Rešitev za optično kabliranje podatkovnega centra Evolux
Zgradite RFQ-pripravljen pasivni vlaken BOM z MPO/MTP tranks in breakouts, LC patch kabli, OM3/OM4 multimode ali OS2 eno-mode mode, združljivimi adapterji in projekt-označevanjem.
Pošljite svojo specifikacijo kablov Preglejte preverjene izdelke
Ustanovljeno 2013
Objava profila podjetja
10+ let
Izkušnje v industriji optičnih vlaken navedene na mestu
Vzorci v razsutem stanju
Podpora za naročila vzorcev, majhnih-serij in količin
IL/RL dokumentacija
Projekti dokončani
Kabli z optičnimi- vlakni visoke gostote za strežniške sobe, poslovna omrežja in infrastrukturo v oblaku
Evolux dobavlja pasivno povezljivost za projekte optičnih kablov podatkovnih centrov, vključno s povezovalnimi kabli LC, sklopi kablov MPO/MTP, večmodnimi kabli OM3 in OM4, eno-kabli OS2, adapterji za vlakna in vezmi. Ponudba zajema popravke opreme, povezave omaric, hrbtenične dele, prelomne prehode in premikanje, dodajanje in spreminjanje strukturiranih kablov. Operaterji podatkovnih centrov, omrežni integratorji, izvajalci kablov in distributerji lahko kupijo standardne izdelke, zahtevajo vzorce ali pripravijo sestavo projekta za malo-serijsko in množično proizvodnjo. Kot proizvajalec optičnih kablov za podatkovne centre in dobavitelj sestavov optičnih kablov OEM lahko Evolux pregleda kombinacije konektorjev, način vlaken, poliranje, dolžino, plašč, barvo, označevanje in embalažo. Kupci, ki načrtujejo kabelsko rešitev MPO/MTP z visoko{9}}gostoto, morajo z RFQ predložiti vmesnik oddajnika, število vlaken, spol in polarnost.
Optični kabli za podatkovne centre s preverljivimi specifikacijami
Spodnje kartice izdelkov uporabljajo imena, možnosti in številčne vrednosti, objavljene na straneh izdelkov Evolux. Končne ponudbe morajo identificirati izbrano stopnjo izgube, preslikavo konektorja in konstrukcijo kabla, ker vsaka možnost ne velja za vsak sklop.

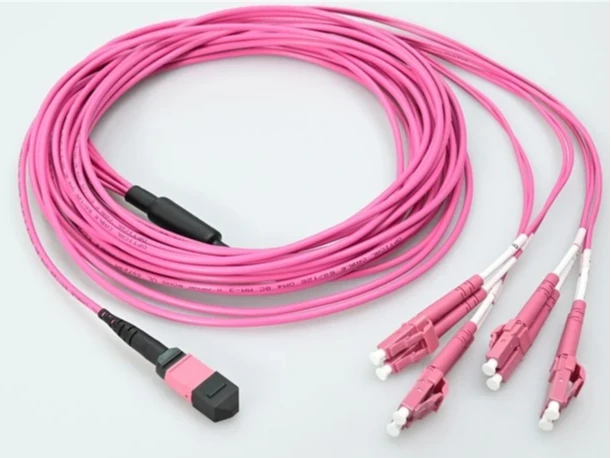

MTP Female na 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0,35 dB največ; LC IL Manjši ali enak 0,2 dB
- 3,0 mm kabel OFNP; 150 m pri 40/100G in 850 nm

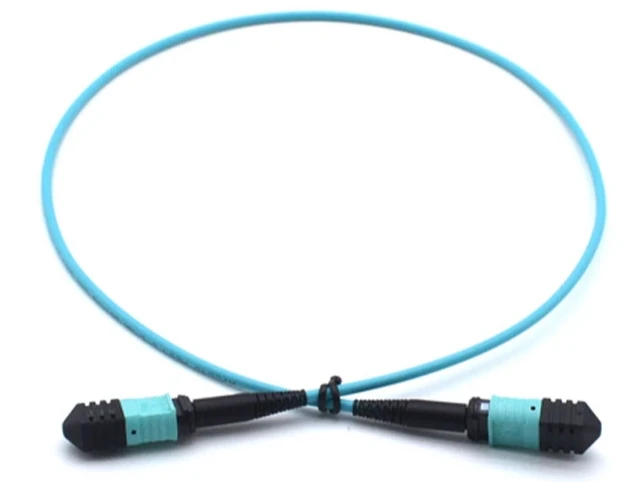

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- Sklop 12 vlaken OM3
- 3,0 mm kabel LSZH; objavljena konfiguracija 1 m
- MM nizka-izguba IL: tipično<0.30 dB; max <0.5 dB

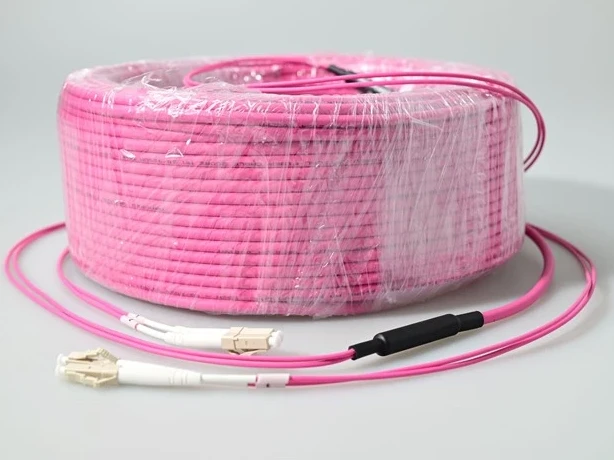

LC v LC OM4 Multimode Duplex patch kabel
- 1,25 mm majhen{1}}oblikovalni-kofer
- Vmesnik priključka IEC 61754-20
- Navedene možnosti dvižnega voda, plenuma in prilagojenih kablov
LC UPC OM3 Uniboot Multimode patch kabel
- OM3 laser-optimizirana vlakna 50/125 µm
- 10G doseže do 300 m pri 850 nm
- OFNR in OFNP; standardne dolžine od 0,5 m do 30 m
Prilagojen LC/UPC enosmerni-patch kabel
- 9/125 µm eno-možnost
- IL Manjši ali enak 0,30 dB IEC razreda C; Manjši ali enak 0,15 dB IEC stopnje B
- 0,9/2,0/3,0 mm; PVC, LSZH ali OFNP
MTP/MPO adapter z poravnalnim tulcem
- Vstavljena izguba 0,2 dB maks
- Najmanj 1000 ciklov parjenja
- s prirobnico/brez prirobnice; simplex/duplex; RoHS navedeno

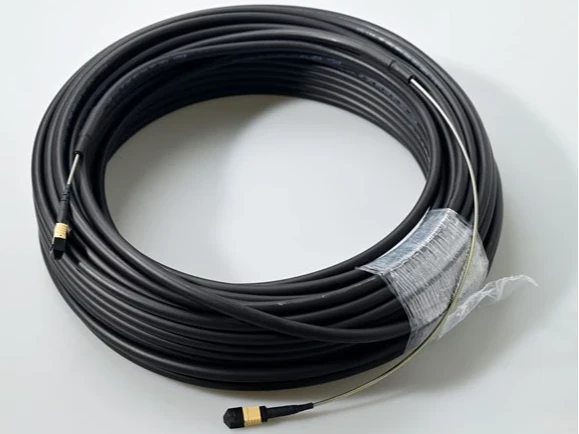

Oklepni kabel iz optičnih vlaken MPO/MTP
- OS2, OM3 ali OM4; 8, 12, 24, 48, 72 ali 144 vlaken
- Spiralni oklep iz nerjavečega{0}}jeklenega traku
- IEC 61754-7 in TIA 604-5
LC/LC Duplex Multimode adapter
- Vrsta adapterja LC; duplex telo
- UPC poljski vmesnik
- Večmodni; brez-konfiguracije prirobnice

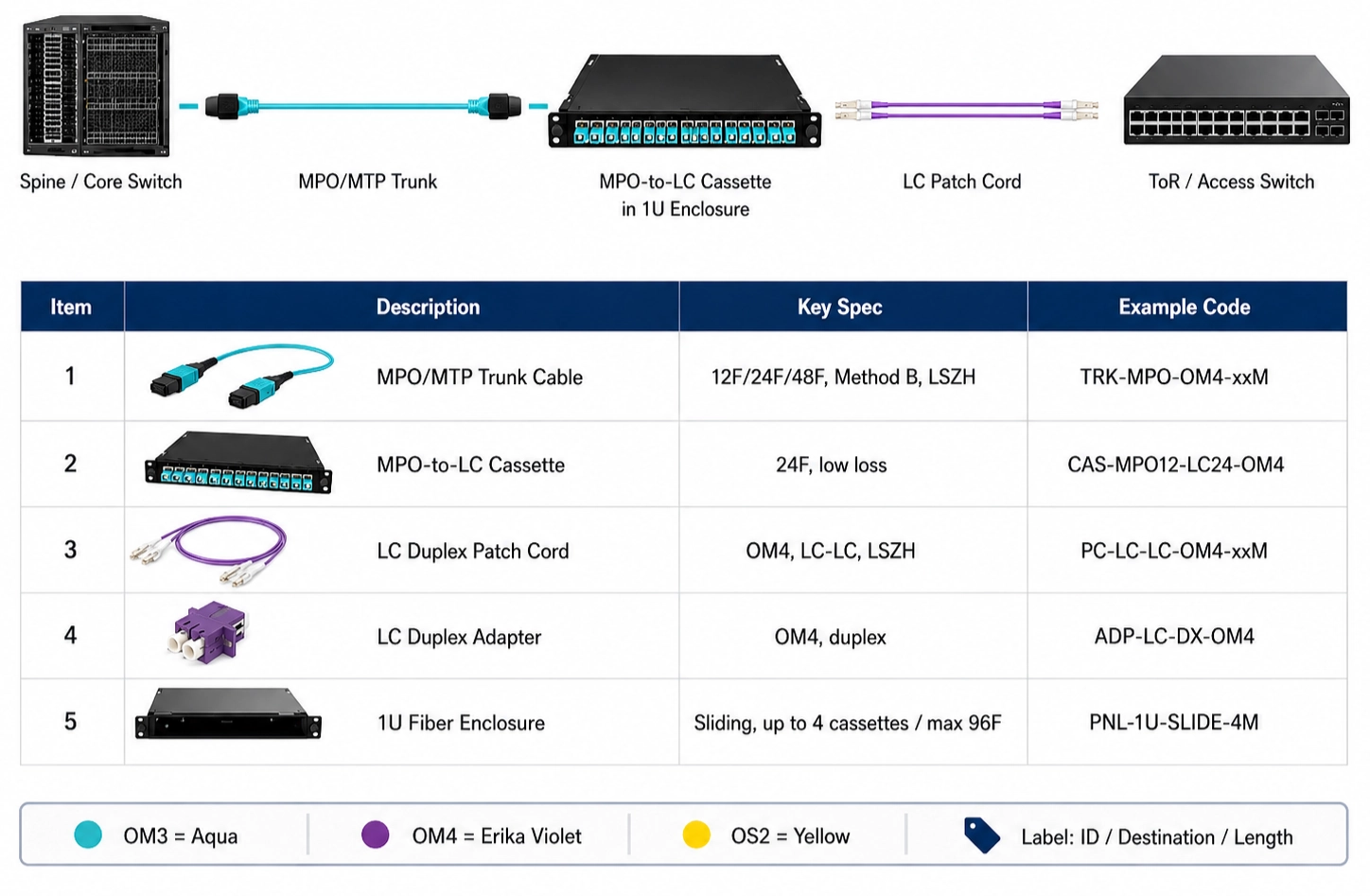

Arhitektura optičnih kablov podatkovnega središča z visoko{0}}gostoto glede na vlogo povezave
Uporaben načrt strukturiranega kabliranja se začne s povezovalnimi točkami in ne s splošnim seznamom kablov. Preslikajte vmesnik opreme in metodo popravkov na vsaki stopnji, nato pa celotnemu kanalu dodelite spol konektorja, polarnost, razred vlaken in plašč.
Strežnik ali shramba
Potrdite vmesnik oddajnika/sprejemnika LC duplex ali neposredni MPO/MTP in zahtevano kakovost vlaken.
01
ToR / EoR stikalo
Uporabite popravke LC za dupleksna vrata ali prekinitev MPO/MTP za vzporedno-v-dvostransko pretvorbo.
02
Rack Patch Field
Uskladite adapterje LC duplex ali MPO/MTP z odtisom plošče ali kasete,-ki ga določi kupec.
03
Vrstica / hrbtenično deblo
Vnaprej- zaključeni sklopi MPO/MTP utrjujejo vlakna in zmanjšujejo zaključevanje na terenu.
04
MDA / Cross-Connect
Ohranite zapise o označevanju, polarnosti in proračunu-izgub po poti strukturiranega kabla.
05
| Stanje projekta | Priporočena smer kablov | Kupec mora potrditi | Ustrezen obseg Evolux |
|---|---|---|---|
| Krpanje opreme Duplex | LC{0}}to-LC duplex ali uniboot kabel | Razred vlaken, poliranje, dolžina, plašč, označevanje vrat | OM3/OM4 multimode in 9/125 µm eno-mode LC sklopi |
| Vzporedna hrbtenica | MPO/MTP deblo | Zasnova vlaken 8/12/24, spol, polarnost, usmerjenost ključa, razred izgube | Sklopi MPO/MTP v konfiguracijah OS2, OM3 in OM4 |
| Vzporedna-na-dvostranska selitev | Preboj MTP/MPO-v-LC | Preslikava oddajnika, vrstni red parov LC, spol in skupna izguba kanala | 8-vlakna OM4 MTP ženski na štiri LC UPC dupleks sklop |
| Visok{0}}promet ali izpostavljena pot | Oklepni sklop z več- vlakni | Število vlaken, geometrija kabla, omejitve poti in nadzor upogiba | Spiralne oklepne možnosti MPO/MTP iz-nerjavečega jekla |
| Panelna ali kasetna spojka | LC ali MPO/MTP adapter | Odtis, prirobnica, orientacija tipk, združljivost z načinom in poliranjem | LC duplex in MTP/MPO adapterji s prirobnico ali brez nje |
Optični kabli podatkovnega centra MPO/MTP za kompaktna vodila in prelomne povezave
Evoluxova objavljena ponudba podpira dve praktični vlogi MPO/MTP v strukturiranem sistemu:več{0}}optični kanali med distribucijskimi točkamiin prelomni sklopi, ki predstavljajo duplex priključke za opremo.
8 vlaken → 4 LC duplex pari
Prebojna zmogljivost je določena pri obeh vrstah priključkov
Sklop 8- vlaken OM4 uporablja ženski konektor MTP in štiri konce LC UPC duplex. Njegove objavljene omejitve ločujejo vmesnik MTP pri največji vneseni izgubi 0,35 dB od vmesnika LC pri manj kot ali enaki 0,2 dB, tako da lahko kupec vsako povezavo uvrsti v proračun za izgube kanala, namesto da se zanaša na eno samo nedefinirano trditev o "nizki izgubi".
8–144 vlaken objavljeno
Standardne in oklepne konstrukcije obravnavajo različne poti
Standardni izdelek MPO/MPO-OM3-12F-3,0MM-LSZH-1M je primeren za kompaktne kanale za notranje prostore, medtem ko oklepni program MPO/MTP dodaja spiralni trak iz nerjavečega jekla.Oklop je treba izbrati za mehansko izpostavljenost; ne nadomesti potrebe po potrditvi nadzora upogiba, izgube konektorja, polarnosti ali združljivosti plošče.
Optični kabli podatkovnega centra LC za gosto stikalo in popravke strežnikov
Sklopi LC se prilegajo vratom opreme in poljem popravkov, kjer vsaka povezava uporablja dvojni oddajni/sprejemni par. 1,25 mm LC obrobaponuja manjši vmesnik kot SC, medtem ko konstrukcija uniboot zmanjša število teles kablov, speljanih skozi gosto stojalo.
OM3: 10G do 300 m pri 850 nm
Uporabite OM3, kjer ga podpirata oddajnik in sprejemnik
Objavljeni uniboot kabel LC UPC OM3 uporablja laser-optimizirana vlakna 50/125 µm in je na voljo v različicah OFNR in OFNP. Evolux navaja standardne dolžine od 0,5 m do 30 m in sprejema dolžine po meri, kar omogoča BOM, da nadzira presežek storitvene{7}}zanke, namesto da uporablja eno dolžino za vsak položaj regala.
OM4 ali 9/125 µm enojni-način
Izberite razred vlaken iz optike, ne samo barve
Portfelj LC vključujeOM4 multimode duplex izdelekin prilagodljivi 9/125 µm eno-načinski sklopi z možnostmi kabla PVC, LSZH ali OFNP. Barva jakne lahko podpira identifikacijo, vendar mora specifikacija nakupa izrecno navesti način vlaken, poliranje, oceno jakne in izmerjene zahteve IL/RL.
Izguba-Proračun, polarnost in nadzor vmesnika za optične kable podatkovnega centra
Vnaprej{0}}prekinjen sklop omogoča uvedbo zaradi dogovora med vsemi atributi povezave. Ta preverjanja je treba rešiti na odobreni risbi ali kosovnici pred proizvodnjo.
Proračun optičnih izgub
Dodajte navedene izgube konektorja in adapterja pri vsakem paru, plus slabljenje vlaken in inženirsko rezervo. Zahtevajte obliko poročila IL/RL s ponudbo.
Polariteta MPO/MTP
Določite preslikavo vlaken od konca do- konca in usmeritev ključa. "Združljivost z MPO/MTP" samo po sebi ne določa, ali kanal ohranja oddajne in sprejemne poti.
Konektorski spol
Preslikava pripetih in odpetih vmesnikov na oddajnikih, trankih, adapterjih in kasetah. Dveh zatičnih konektorjev ni mogoče pravilno povezati.
Razred vlaken in optika
Povežite OM3, OM4 ali OS2 z valovno dolžino, hitrostjo prenosa podatkov in dosegom na podatkovnem listu oddajnika. Ne zamenjajte razreda vlaken, ne da bi ponovno preverili kanal.
Jakna in pot
Navedite LSZH, OFNR, OFNP ali drugo zahtevano konstrukcijo, skupaj s premerom kabla, okoljem napeljave in potrebami po mehanski zaščiti.
Identifikacijski načrt
Navedite konvencijo o poimenovanju vrat, oznake po koncu, barve plašča ali škornja, razpored dolžin in skupine pakiranja, ki so potrebne za zaporedje namestitve.
Pošljite celoten BOM za kable iz pasivnih vlaken v pregled
Vodja nabave ali produktni inženir mora zagotoviti dovolj informacij za identifikacijo vsakega paritvenega vmesnika in vsake komercialne različice. To zmanjša zanke razčiščevanja in naredi testiranje vzorcev smiselno.
Uporaba in topologija:strežnik, shranjevanje, ToR/EoR, hrbtenica, MDA ali vloga navzkrižne-povezave.
Vmesniki:vrsta konektorja, poliranje, število vlaken MPO/MTP, spol, usmerjenost ključa in polarnost.
Optični mediji:OM3, OM4 ali OS2, valovna dolžina, hitrost prenosa podatkov, doseg in zahtevani razred izgube.
Mehanska zgradba:dolžina kabla, premer, dolžina preboja, ocena plašča, oklep in zahteve za vleko.
Komercialne podrobnosti:količina po konfiguraciji, vzorčna količina, etikete, logotip, embalaža in zahtevani dokumenti.
Pregled konfiguracije in risbe optičnih kablov podatkovnega centra po meri
Evolux navaja, da je mogoče kombinacije konektorjev, dolžine kablov, načine vlaken, vrste poliranja, strukture kablov, barve plašča in škornja, oznake in embalažo pregledati za-oskrbo na podlagi projekta.
Podpora specifikacij in risb
Delite risbo, vzorec izdelka, obstoječo specifikacijo ali topologijo. Pregled mora zakleniti preslikavo konektorja, dimenzije preloma, toleranco dolžine, ovoj, položaj nalepke in embalažno enoto, preden je vzorec izdelan.
- BOM in pregled topologije
- Ujemanje konektorja in vlakna
- Standardna konfiguracija ali konfiguracija po meri
Dobava vzorcev, majhnih-serij in velikih količin
Spletno mesto potrjuje vrednotenje vzorcev, prilagajanje majhnih-serij in množično proizvodnjo. Ne objavi enega fiksnega MOQ ali cikla vzorčenja za vse sklope podatkovnega centra, ker konfiguracija in količina vplivata na naročilo.
- Vzorec združljivosti
- Ocena uspešnosti
- Odobren vzorec kot referenca proizvodnje
Zasebna znamka in identiteta namestitve
Razpoložljiva prilagoditev vključuje barve jakne in škornja, označevalce kablov, oznake izdelkov, logotipe, nevtralno embalažo in-specifično embalažo za stranke. Določite besedilo, obliko črtne kode in konvencijo end-A/end-B v odobrenem umetniškem delu.
- Oznake kablov in izdelkov po meri
- Pregled logotipa in embalaže
- Barvno kodiranje po projektu
Standardi in zapisi o kakovosti za nabavo sklopov optičnih kablov
Najbolj uporaben dokaz kakovosti je vezan na natančen izdelek in serijo. Na straneh izdelkov Evolux so objavljeni naslednji standardi vmesnikov, izjave o materialih in možnosti testiranja; kupci bi morali zahtevati ustrezni dokument za navedeno SKU.
IEC 61754-7 in TIA 604-5
Objavljeno za oklepni sklop MPO/MTP in obseg adapterjev MPO/MTP. Te reference opredeljujejo vmesnik več-optičnega konektorja in podpirajo preverjanje združljivosti.
Telcordia GR-326 in JIS
Navedeno na strani z adapterjem MTP/MPO z največjo{1}}izgubo 0,2 dB. Potrdite natančen dokument o kvalifikaciji ali skladnosti za naročeno konfiguracijo adapterja.
OFNP kabelski plašč
Objavljeno za sklop 8-vlaken OM4 MTP-to-LC. To identificira navedeno konstrukcijo plenumskega kabla; načrtovalec projekta ostaja odgovoren za sprejem lokalne kode.
IEC 61754-20
Objavljeno za dvostranski povezovalni kabel LC OM4. Identificira vmesnik priključka LC, ki se uporablja v povezavah opreme SFP, XFP in SFP+.
Skladnost materiala RoHS
Navedeno za adapter MTP/MPO. Za evidenco javnih naročil zahtevajte trenutno izjavo, ki identificira navedeni izdelek ali družino materialov.
Poročanje o-izgubah pri vstavitvi/{1}}vračilu
Evolux navaja, da je mogoče predložiti poročila IL/RL. Določite valovno dolžino, mejo, preskusno metodo, osnovo vzorčenja in ali so potrebni serijski rezultati.
Evolux navaja, da je bil ustanovljen leta 2013 in ima več kot 10 let izkušenj v industriji optičnih vlaken. Na pregledanih straneh ni objavljen noben-center-specifična skupna pošiljka ali imenovani primer podatkovnega centra, zato ta stran z rešitvijo segmentu podatkovnega centra ne dodeli nepreverjenega števila uvedb.
Pogosta vprašanja o rešitvi optičnih kablov podatkovnega centra
Katere informacije mora vsebovati RFQ za optično ožičenje podatkovnega centra?
Navedite vlogo povezave, oddajnik-sprejemnik ali vmesnik opreme, vrsto priključka, način vlaken, število vlaken, polarnost, spol priključka, poliranje, dolžino kabla, oceno plašča, količino po dolžini, označevanje in pakiranje. Topologija, BOM, risba, vzorec ali trenutna specifikacija pomagajo Evoluxu preveriti združljivost komponent pred ponudbo.
Kdaj naj podatkovni center uporablja LC duplex namesto MPO/MTP?
Uporabite LC duplex, kjer aktivna oprema in patch polja razkrivajo duplex LC vrata in povezava prenaša en oddajni/sprejemni par. Uporabite MPO/MTP za več-optične kanale, vzporedna-optična vrata ali visoko-združevanje gostote; kabelski snop MPO/MTP-na-LC ali prehod na kaseto lahko povežeta dve vrsti vmesnika.
Kako naj kupci izbirajo med OM3, OM4 in OS2?
Uskladite vlakno s specifikacijo oddajnika, valovno dolžino, dosegom in nameščeno napravo. Evolux navaja OM3 in OM4 50/125 µm multimode sklope in OS2 9/125 µm eno{6}}mode možnosti; potrdite natančno oceno glede na podatkovni list opreme, namesto da izberete samo barvo plašča.
Katere podrobnosti MPO/MTP je treba potrditi pred proizvodnjo?
Potrdite število vlaken, spol konektorja, usmerjenost ključa, način polarnosti, poliranje UPC ali APC, razred vlaken, razred izgube in preslikavo od konca do- konca. Ti atributi delujejo kot en sistem, zato lahko pravilna vrsta kabla z napačno polarnostjo ali spolom še vedno prepreči delovanje povezave.
Kakšni so MOQ in dobavni rok vzorca za optične kable podatkovnega centra po meri?
Evolux navaja, da podpira vzorce, prilagajanje majhnih-serij in masovno proizvodnjo, vendar spletno mesto ne objavlja fiksne številčne MOQ ali vzorčnega časa za to rešitev. Oboje je treba potrditi po pregledu konektorja, vlaken, dolžine, plašča, označevanja,-poročila o preskusu in količinskih zahtev.
Ali lahko Evolux zagotovi kable-zasebne oznake in testno dokumentacijo?
Objavljeni obseg prilagajanja vključuje barve plašča in škornja, označevalce kablov, oznake izdelkov, logotipe, nevtralno embalažo ali embalažo-za stranko in konfiguracijo izdelka. Navedena je tudi podpora za podatkovni list in-izgubo/vrnitev-test izgube-poročila; določite, ali poročila temeljijo na serijah-ali so serijsko razvrščena v odobreni specifikaciji naročila.
Zgradite BOM optičnih kablov svojega podatkovnega centra okoli resničnih vmesnikov
Pošljite topologijo, vmesnike sprejemnikov, preslikavo konektorjev, zahteve OM3/OM4 ali OS2, dolžine, plašč, količine in načrt označevanja. Evolux lahko pregleda pasivne kabelske sklope in adapterje glede na predloženo specifikacijo.
