Priključek za optična vlakna
Evolux Fiber: Vaš profesionalni proizvajalec konektorjev za optična vlakna!
Shenzhen Evolux Fiber Co., Ltd je vodilni ponudnik vrhunskih rešitev za optična vlakna, specializirano za raziskave, razvoj, proizvodnjo in distribucijo visokokakovostnih izdelkov iz optičnih vlaken. Ustanovljeni leta 2013 in s sedežem v Shen Zhenu na Kitajskem smo postali zaupanja vredno ime na področju optičnih vlaken. Z močnim poudarkom na inovacijah in zanesljivosti si prizadevamo izpolniti razvijajoče se zahteve svetovne telekomunikacijske industrije.
Naše prednosti
Raznolik portfelj izdelkov
Nudimo obsežno paleto izdelkov iz optičnih vlaken, od enomodalnih in večnačinovnih optičnih vlaken do posebnih optičnih vlaken za specifične aplikacije, vključno s kabli iz optičnih vlaken, konektorji, oddajniki-sprejemniki, adapterji in povezanimi dodatki za izpolnjevanje različnih potreb naših strank .
Odlična podpora strankam
Zbrali smo ekipo strokovnjakov, ki so pripravljeni podpreti naše stranke. Strankam pomagajo pri izbiri prave rešitve z optičnimi vlakni in usmerjajo postopek implementacije, kar strankam omogoča izčrpno predprodajno svetovanje do poprodajne podpore in tehnične pomoči.

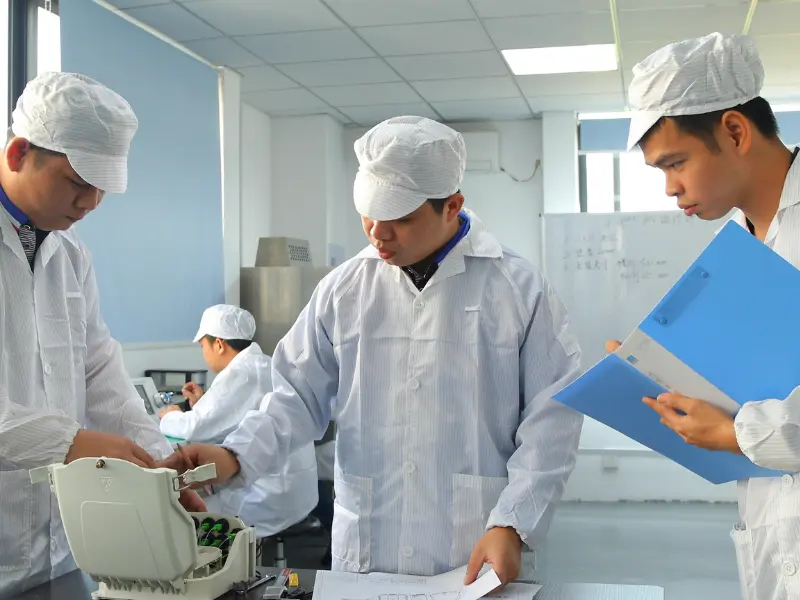

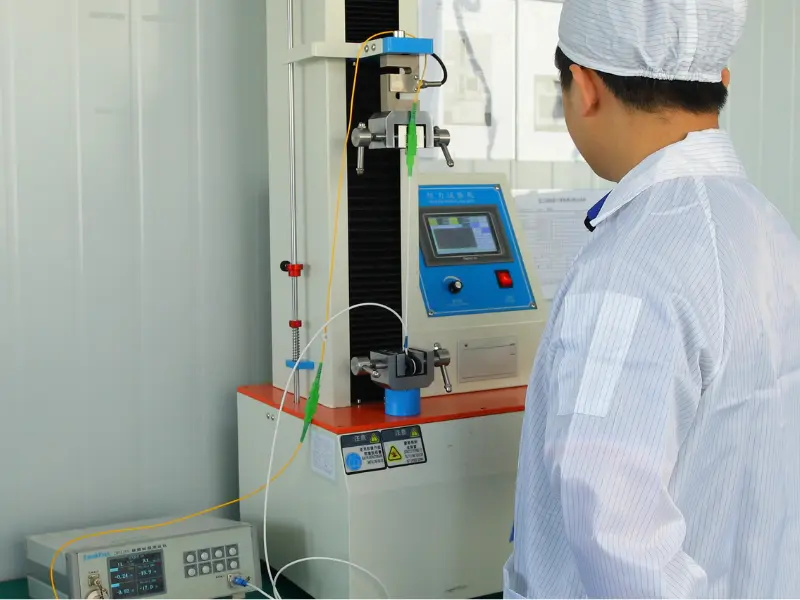

Napredne zmogljivosti za raziskave in razvoj
Najsodobnejše zmogljivosti za raziskave in razvoj, oprema in specializirani laboratoriji zagotavljajo idealno okolje za izvajanje najsodobnejših raziskav, eksperimentiranja in testiranja materialov iz optičnih vlaken, načrtovanja in proizvodnih procesov.
Profesionalne storitve prilagajanja
Ponujamo možnosti prilagajanja, ki strankam omogočajo, da izdelke iz optičnih vlaken prilagodijo svojim posebnim potrebam. Premer vlaken, material prevleke ali vrsto konektorja je mogoče prilagodljivo prilagoditi.
Konektor za optična vlakna je naprava, ki se uporablja za povezovanje optičnih vlaken, kar omogoča učinkovit prenos svetlobnih signalov. Konektor za optična vlakna omogoča hitrejše povezovanje in odklapljanje kot spajanje. Na voljo so v različnih vrstah, kot so SC, LC, ST in MTP, od katerih je vsak zasnovan za posebne aplikacije.
Lucent konektorji (LC)
Priključki LC imajo nekaj najmanjših obročkov, ki merijo 1 1/4 mm, kar je približno polovica velikosti priključka ST. Njihova majhna velikost jih uvršča v kategorijo zaključkov majhne oblike. Ti konektorji dobro delujejo z večmodnimi oddajniki-sprejemniki in enomodnimi kabli.
Standardni priključki (SC)
Priključki SC imajo 2 1/2 mm obroček, ki se čisto zaskoči. S potiskanjem in vlečenjem pritrdite priključek. Te vrste zaključkov imajo visoko raven zmogljivosti, kar je skupaj s padcem cen od njihove uvedbe prispevalo k njihovi veliki priljubljenosti v številnih aplikacijah. Pravzaprav veliko prejšnjih aplikacij za konektorje ST zdaj namesto njih uporablja konektorje SC, saj je bil SC izumljen, da bi nadomestil ST v telekomunikacijah in podatkovnih komunikacijah.
ST priključki
Konektorji ST so med najstarejšimi vrstami konektorjev za optične kable. Do leta 2005 je ta lastniška znamka konektorjev AT&T veljala za enega najbolj priljubljenih zaključkov optičnih vlaken. Medtem ko so rešitve, ki rešujejo nekatere težave, prisotni priključki ST zamenjali te priključke, so še vedno priljubljeni. Danes so njihovi stroški nizki zaradi starosti, zaradi česar so izbira za projekte, ki upoštevajo proračun. Zasnova konektorjev ST je 2 1/2 mm obroček, ki ima bajonetno povezavo med vlakni prek adapterja. Te objemke uporabljajo zasnovo z vzmetno obremenitvijo, ki lahko oteži namestitev, razen če imajo deli natančno nameščene, čeprav reža s ključem pomaga pri poravnavi obrob za povezavo.
Konektorji s ferulnim jedrom (FC).
Konektorji FC veljajo za nekatere najbolj priljubljene za uporabo z enosmernimi povezavami pred uvedbo konektorjev LC in SC. Ti uporabljajo vijačni obroč s ključem. Vendar pa postopek privijanja obročka zahteva dodaten čas in trud v primerjavi s priključki SC za zaskočenje. Zasnova z vijačenjem preprečuje prekinitve povezave, tudi ko nekdo potegne kabel ali če ima sistem aplikacije na območjih z veliko gibanja. Video prek vlaken je ena od možnosti za uporabo teh vrst priključkov zaradi stalnega pretoka podatkov skozi kabel in varnosti priključka. Tako kot konektorji ST in SC se tudi za zaključke FC uporablja nastavek 2 1/2 mm. S hibridnim adapterjem lahko vsak ustvari most med tema vrstama priključkov.
Optični konektorji z več položaji (MPO).
MTP je komercialna znamka konektorjev MPO. Priključki MTP in MPO so enaki, le da ima znamka MTP posebno uporabo za visoko zmogljive aplikacije, medtem ko MPO deluje v bolj mehanskih situacijah. Ta dva priključka običajno povezujeta trakaste kable z več vlakni. Ti priključki imajo dve do šest vrst po 12 ali 16 vlaken. MPO konektorji z 12 vlakni na vrsto imajo lahko dve do šest vrstic, pri čemer sta dve najpogostejši številki. Konektorji, ki imajo 16 vlaken na vrsto, nimajo več kot dve vrsti. Povezave med obroči uporabljajo zatiče in luknje za spajanje koncev vlakna z drugim kablom ali elektronsko napravo. Ta vrsta konektorja se najpogosteje uporablja v hitrih povezavah, ki uporabljajo večmodnost, ali za vnaprej zaključene skupine kablov.
Konektorji MT-RJ
Danes so konektorji MT-RJ izginili iz uporabe. Vendar pa lahko nekateri sistemi še vedno potrebujejo te konektorje za popravila. MT-RJ deluje samo za večmodne kable z dupleksnimi vlakni. Obe vlakni gresta v obroček, ki se povezuje s svojo polovico z zatiči in luknjami, podobno kot zaključki MPO. Obstajajo tudi nekatere različice vtiča in vtičnice na tej vrsti priključka.
Uporaba konektorja za optična vlakna
Internet in lokalna omrežja (LAN)
Kabli z optičnimi vlakni omogočajo večjo pasovno širino v primerjavi z drugimi možnostmi kablov. Pogoste uporabe omrežij vključujejo optična vlakna za zagotavljanje internetne in LAN povezljivosti v celotni stavbi. Kabel iz optičnih vlaken deluje še posebej dobro na razdaljah, večjih od 90 metrov, in pri povezavah z gigabitno hitrostjo. Tako LAN kot hitri internet uporabljata večmodni optični kabel. Mnoga podjetja imajo danes optične kable, ki gredo v telekomunikacijske omare, ki nato prenesejo signal na bakreni kabel Cat5 in druge kable. Ti kabli prenašajo signal do računalnikov in telefonov. Vendar pa lahko ta praksa uporabe medijskih pretvornikov ali telekomunikacijskih omar sčasoma izgine. Inovacije v tehnologiji optičnih vlaken, visoki stroški vzdrževanja telekomunikacijskih omar in nižanje cen optičnih vlaken lahko sčasoma spremenijo vsa optična omrežja v normo.
Televizija skupnosti (CATV) in druge telekomunikacije
Skupnostna antenska televizija in druga telekomunikacijska podjetja pogosto raje uporabljajo optične kable za prenos svojih signalov zaradi nižjih stroškov na dolge razdalje z manj izgubami in večjo pasovno širino v primerjavi s starejšimi tehnologijami. Poleg tega lahko vsak par vlaken oddajnika in sprejemnika prenese več glasovnih in video signalov. V primerjavi z žičnimi načini dostave lahko optična vlakna sežejo 100-krat dlje in več kot 1,{2}}-krat hitreje. CATV lahko uporablja enosmerne optične kable za večjo pasovno širino in nižje izgube.
Javna komunalna omrežja
Javne službe, kot so elektropodjetja ali občinske čistilne naprave, uporabljajo optična vlakna na več načinov. Morda imajo varnostne kamere za TV zaprtega kroga (CCTV), povezane z optičnimi vlakni, in omrežje, ki povezuje različna mesta za zagotavljanje podatkov o operacijah v realnem času. Električna podjetja so na primer prepoznala motnje svoje proizvodne in distribucijske opreme na tradicionalnih komunikacijskih žicah in so zgodaj prešla na optična vlakna. Mestne službe za nujno pomoč uporabljajo tudi optična vlakna s CCTV, brezžično tehnologijo in prometne kamere za integracijo komunikacije in izmenjavo informacij med reševalci. Poleg tega lahko optična povezljivost prek mestnih omrežij ponudi večjo pasovno širino za sprejem velikega števila mestnih delavcev v sistemu, ki dostopajo do informacij hkrati.
Industrijsko mreženje
Tako kot pri elektroenergetskih podjetjih igrajo tudi elektromagnetne motnje pomembno vlogo pri izbiri komunikacijskih izdelkov, ki se uporabljajo v industrijskih podjetjih. Električni šum opreme lahko povzroči resne težave z nezaščitenim žičnim kablom. Vendar to ne velja enako za optična vlakna. S številnimi industrijskimi obrati, ki se premikajo v pametno delovanje z napravami, povezanimi med seboj in internetom prek omrežja, je zanesljiva povezljivost bistvenega pomena. Pri industrijskih aplikacijah morajo imeti konektorji trdne pritrditve, ki jih ni mogoče zlahka odstraniti, tudi zaradi stalnih tresljajev, ki jih povzročajo stroji, ki delujejo v bližini.
Konektorji za optična vlakna so edinstveni. Optični kabli oddajajo svetlobne impulze namesto električnih signalov, zato morajo biti zaključki veliko bolj natančni. Namesto da bi zatiči zgolj omogočali stik med kovino in kovino, morajo konektorji za optična vlakna popolnoma poravnati mikroskopska steklena vlakna, da omogočijo komunikacijo. Čeprav obstaja veliko različnih vrst konektorjev za vlakna, imajo podobne konstrukcijske značilnosti.
Simpleks proti dupleksu:Simplex pomeni 1 priključek na konec, duplex pa 2 priključka na konec. Obstajajo trije glavni sestavni deli optičnega konektorja: ferula, telo konektorja in sklopni mehanizem.
Objemka:To je tanka struktura (pogosto cilindrična), ki dejansko drži steklena vlakna. Ima izdolbeno sredino, ki tvori tesen oprijem vlakna. Obrobe so običajno izdelane iz keramike, kovine ali visokokakovostne plastike in običajno držijo eno nit vlaken.
Telo priključka:To je plastična ali kovinska struktura, ki drži obroček in se pritrdi na plašč ter krepi dele samega optičnega kabla.
Spojni mehanizem:To je del ohišja konektorja, ki drži konektor na mestu, ko se priključi na drugo napravo (stikalo, omrežna kartica, pregradni spojnik itd.). To je lahko zaponka, bajonetna matica ali podobna naprava.
1. korak: Spoznajte število vlaken in vrsto priključka
Izberite vrsto priključka glede na vašo obstoječo opremo in dolgoročne načrte. Izberite priključek LC, če uporabljate najpogostejši modul SFP. Če uporabljate modul QSFP28, lahko izberete konektor MPO ali LC. SC in LC sta najpogostejši izbiri, MPO je za podatkovne centre z visoko pretočnostjo, priključki VSSF, kot sta CS in SN, pa so za aplikacije optičnih kablov 400G in več.
2. korak: Spoznajte vrsto vlaken
Tako kot optični kabel lahko konektorje za optična vlakna običajno razvrstimo v enomodne in večmodne. Enomodovna vlakna omogočajo hkratno širjenje enega svetlobnega načina, kar zagotavlja najdaljšo razdaljo prenosa. Večmodnost omogoča širjenje številnih svetlobnih načinov skozi vlakno, kar podpira zelo kratke razdalje, vendar znižuje stroške kablov. Ti konektorji za vlakna imajo običajno različne barvne kode za lažjo identifikacijo. Enojni konektorji imajo običajno modre ali zelene pokrove, medtem ko imajo večmodni konektorji OM1/OM2 bež pokrove, OM3 vodno barvo in OM4 magenta barvo.
3. korak: Spoznajte vrsto poljščine
Ne pozabite na poljski tip. Konektorji za optična vlakna so na voljo v barvi PC, UPC in APC. Različno poliranje ponuja razliko v učinkovitosti in stroških. Pred naročilom jih preverite pri svojem dobavitelju.
Nasveti za priključek za optična vlakna
Očistite konektorje
Eden najpomembnejših korakov za vzdrževanje optičnih kablov in konektorjev je njihovo redno in temeljito čiščenje. Umazanija, prah, olje in drugi onesnaževalci lahko vplivajo na kakovost in zmogljivost vaših optičnih signalov, povzročijo oslabitev, odboj in motnje ter celo poškodujejo jedro vlakna ali končno stran konektorja. Za čiščenje konektorjev uporabite robček, ki ne pušča vlaken, čistilno kaseto ali posodo s stisnjenim zrakom, odvisno od vrste in velikosti konektorja. Pred čiščenjem in po njem z mikroskopom ali video sondo preverite tudi priključke, da se prepričate, da na njih ni ostankov in prask.
Pravilno shranite svoje kable
Drugi ključni dejavnik za vzdrževanje optičnih kablov in konektorjev je njihovo pravilno shranjevanje, ko niso v uporabi ali med prevozom. Izogibajte se izpostavljanju kablov ekstremnim temperaturam, vlagi, sončni svetlobi, kemikalijam ali mehanskim obremenitvam, saj lahko poškodujejo material vlaken, povzročijo razpoke ali zlom kabla. Prav tako morate kable zvijati previdno in ohlapno, pri čemer upoštevajte priporočeni radij upogiba in se izogibajte pregibom, zasukom ali vozlom. Jasno označite svoje kable in uporabite zaščitne pokrovčke, vrečke ali etuije, da preprečite prah in poškodbe priključkov.
Redno testirajte svoje kable
Če želite zagotoviti, da vaši optični kabli in konektorji dobro delujejo in zagotavljajo pričakovano zmogljivost, jih redno testirajte z ustreznimi orodji in metodami. Izmerite optično moč, slabljenje in izgubo svojih kablov z merilnikom moči, svetlobnim virom ali optičnim reflektometrom v časovni domeni (OTDR). Prav tako morate preveriti kakovost in celovitost svojih optičnih signalov z analizatorjem optičnega spektra (OSA) ali analizatorjem optične modulacije (OMA). Primerjajte svoje rezultate testiranja s specifikacijami in standardi vašega sistema ter ugotovite morebitne težave ali anomalije.
Po potrebi popravite ali zamenjajte svoje kable
Včasih se lahko kljub vašim prizadevanjem vaši optični kabli in konektorji poškodujejo, obrabijo ali okvare, ki jih ni mogoče popraviti s čiščenjem ali testiranjem. V tem primeru čim prej popravite ali zamenjajte kable, da se izognete nadaljnjim težavam ali izpadom. Za spajanje zlomljenih ali prerezanih vlaken uporabite fuzijski spajalnik ali mehanski spojnik, pri čemer upoštevajte navodila proizvajalca in varnostne ukrepe. Uporabite tudi združljive in visokokakovostne konektorje, adapterje in priključne kable za povezavo ali zamenjavo kablov ter se izogibajte mešanju različnih vrst ali razredov vlaken.
Usposobite svoje osebje in upoštevajte najboljše prakse
Nenazadnje je eden najučinkovitejših načinov za vzdrževanje vaših optičnih kablov in konektorjev usposabljanje osebja in upoštevanje najboljših praks za rokovanje, namestitev in delovanje vašega optičnega sistema. Svoje osebje morate poučiti o osnovah optičnih vlaken, vrstah in značilnostih optičnih kablov in konektorjev, možnih nevarnostih in tveganjih pri delu z optičnimi vlakni ter pravilnih postopkih in tehnikah za čiščenje, shranjevanje, testiranje, popravilo in zamenjavo vlaken. komponente. Upoštevati morate tudi industrijske standarde in smernice za namestitev, prekinitev in certificiranje optičnih vlaken ter dokumentirati svoje vzdrževalne dejavnosti in zapise.
Končni vodnik s pogostimi vprašanji o priključkih za optična vlakna
V: Kaj je konektor za optična vlakna?
V: Kateri so najpogostejši optični konektorji?
V: Kako prepoznam priključek za optična vlakna?
V: Kakšna je razlika med konektorjem za optična vlakna in spojem?
V: Zakaj so optični konektorji tako dragi?
V: Kakšna je razlika med modrimi in zelenimi konektorji za vlakna?
V: Kakšna je razlika med konektorji za vlakna LC in SC?
V: Kateri je boljši priključek SC ali LC?
V: Kako lahko ugotovite razliko med priključkom ST in SC?
V: Kaj pomeni konektor MU?
V: Kakšna je struktura konektorjev za optična vlakna?
V: Kako se testirajo optični konektorji?
V: Kdaj in kako očistiti konektorje za optična vlakna?
V: Kako izbrati pravi konektor za optična vlakna?
V: Kaj naj storim, če namestim konektor SC, vendar potrebujem tip LC?
V: Kako priključite optični kabel na konektor?
V: Kako povežete dva priključka za optični kabel?
V: Zakaj moram čistiti konektorje za optična vlakna?
V: Ali lahko dobim priključek za optična vlakna?
V: Kaj so priključki SC?
Kot enega izmed vodilnih proizvajalcev in dobaviteljev konektorjev za optična vlakna na Kitajskem vas toplo pozdravljamo, da kupite konektor za optična vlakna na zalogi tukaj v naši tovarni. Vsi izdelki po meri so visoke kakovosti in nizke cene. Za cenik in brezplačen vzorec nas kontaktirajte zdaj.
