Evolux Fiber: Vaš profesionalni proizvajalec razdelilnikov PLC z optičnimi vlakni!
Shenzhen Evolux Fiber Co., Ltd je vodilni ponudnik vrhunskih-rešitev z optičnimi vlakni, specializiran za raziskave, razvoj, proizvodnjo in distribucijo visoko-kakovostnih izdelkov iz optičnih vlaken. Ustanovljeni leta 2013 in s sedežem v Shen Zhenu na Kitajskem smo postali zaupanja vredno ime na področju optičnih vlaken. Z močnim poudarkom na inovacijah in zanesljivosti si prizadevamo izpolniti razvijajoče se zahteve svetovne telekomunikacijske industrije.
Naše prednosti
Raznolik portfelj izdelkov
Nudimo obsežno paleto izdelkov iz optičnih vlaken, od eno- in več-načinskih optičnih vlaken do posebnih optičnih vlaken za specifične aplikacije, vključno s kabli iz optičnih vlaken, konektorji, oddajniki-sprejemniki, adapterji in sorodnimi dodatki za izpolnjevanje različnih potreb naših strank.
Odlična podpora strankam
Zbrali smo ekipo strokovnjakov, ki so pripravljeni podpreti naše stranke. Strankam pomagajo pri izbiri prave rešitve z optičnimi vlakni in usmerjajo postopek uvedbe, kar strankam omogoča, da uživajo v celovitem pred{1}}prodajnem svetovanju do po-prodajne podpore in tehnične pomoči.
Napredne zmogljivosti za raziskave in razvoj
Najsodobnejši---zmogljivosti, oprema in specializirani laboratoriji za raziskave in razvoj zagotavljajo idealno okolje za izvajanje vrhunskih-raziskav, eksperimentiranja in testiranja materialov iz optičnih vlaken, načrtovanja in proizvodnih procesov.
Profesionalne storitve prilagajanja
Ponujamo možnosti prilagajanja, ki strankam omogočajo, da izdelke iz optičnih vlaken prilagodijo svojim posebnim potrebam. Premer vlaken, material prevleke ali vrsto konektorja je mogoče prilagodljivo prilagoditi.
Product Categories
Latest Products
Razdelilnik PLC z optičnimi vlakni ni izbran samo na podlagi razmerja delitve. Njegova velikost paketa, vmesnik priključka, premer vlaken, dolžina kabla in način namestitve se morajo prav tako ujemati z arhitekturo omrežja in zasnovo ohišja.
EVOLUX Fiber dobavlja rešitve razdelilnikov PLC za telekomunikacijske operaterje, izvajalce optičnih omrežij, ponudnike rešitev ODN, proizvajalce opreme, distributerje in blagovne znamke zasebnih-založb.
Ne glede na to, ali kupujete standardne modele za distribucijo ali pripravljate-specifično uvedbo FTTH za projekt, vam lahko naša ekipa pomaga pregledati zahtevano konfiguracijo pred ponudbo in proizvodnjo.
01
Projekt-Ustrezna konfiguracija
Izberite razmerje delitve, paket, priključek, konstrukcijo vlaken in dolžino kabla glede na topologijo omrežja, ohišje namestitve in optični proračun.
02
Preverljiva optična zmogljivost
Potrdite ključne parametre, kot so vstavljena izguba, enakomernost izgube, povratna izguba, izguba, odvisna od polarizacije, in usmerjenost glede na vaše zahteve glede sprejemljivosti.
03
Prilagodljiva prilagoditev
Konfigurirajte vmesnike konektorjev, premere kablov, vhodne in izhodne dolžine, oznake izdelkov, številke delov za stranke in embalažo.
04
Dosledno ponavljajoče se naročanje
Odobrene konfiguracije je mogoče zabeležiti za vzorce, množična naročila in ponovne nakupe, kar pomaga zmanjšati razlike v specifikacijah med različnimi proizvodnimi serijami.
Prilagodite svoj razdelilnik PLC z optičnimi vlakni
Standardni razdelilniki PLC pokrivajo večino aplikacij FTTH, GPON in PON, vendar lahko različni projekti zahtevajo posebna razmerja delitve, velikosti paketov, vmesnike konektorjev, konstrukcije kablov in identifikacijske metode.
EVOLUX Fiber zagotavlja prilagoditev-razdelilnika PLC na podlagi projekta glede na vašo kosovnico, risbo, vzorec ali tehnično specifikacijo.
Razmerje razdelitve in konfiguracija vrat
Izberite vhodno in izhodno konfiguracijo glede na vašo omrežno arhitekturo in zahtevano število distribucijskih vrat.
Razpoložljive možnosti lahko vključujejo:
- Konfiguracije 1×2 do 1×64
- 2×N konfiguracije
- Načrti z enim-vhodom ali dvojnim-vhodom
- Uravnotežena porazdelitev optične moči
- Ureditev-posebnih pristanišč za projekt
- Posebne konfiguracije so predmet tehnične ocene
Vrsta paketa
Izberite paket glede na prostor za namestitev, zahteve glede zaščite in način upravljanja vlaken.
Razpoložljive možnosti vključujejo:
- Gola vlakna
- Blockless ali mini cev
- ABS modul
- LGX kaseta
- Ohišje-za namestitev v stojalo
- Izdelava modula po meri
Vrsta priključka in poliranje
Konfigurirajte vhodne in izhodne vmesnike, da bodo ustrezali vašim adapterjem, opremi in obstoječim omrežnim povezavam.
Razpoložljive možnosti lahko vključujejo:
- SC/APC
- SC/UPC
- LC/APC
- LC/UPC
- FC/APC
- FC/UPC
- Nezaključena vlakna
- Različni priključki na vhodni in izhodni strani
Konstrukcija vlaken in kablov
Izberite vrsto vlakna, premer medpomnilnika in strukturo kabla glede na prostor napeljave, zahteve glede upogibanja in potrebe po mehanski zaščiti.
Razpoložljive možnosti lahko vključujejo:
- 250 μm golih vlaken
- 900 μm pufersko vlakno
- 2,0 mm kabel
- 3,0 mm kabel
- G.657A1 vlakno,-neobčutljivo na upogib
- G.657A2 vlakna,-neobčutljiva na upogibanje
- G.652D eno-optično vlakno
- Različni premeri vhodnih in izhodnih kablov
Dolžina kabla in identifikacija vrat
Določite dolžino vhodnega in izhodnega kabla glede na dimenzije vašega ohišja in razporeditev napeljave vlaken.
Možnosti identifikacije lahko vključujejo:
- Prilagojene vhodne in izhodne dolžine
- Oštevilčena izhodna vlakna
- Barvno{0}}kodirana vlakna
- Oznake vrat
- Vhodne in izhodne oznake
- Serijske številke
- Informacije o seriji
- Številke delov strank
OEM označevanje in pakiranje
Prilagodite identifikacijo in embalažo izdelkov za distribucijo, dobavo projektov ali programe zasebnih{0}}založb.
Razpoložljive možnosti lahko vključujejo:
- Nevtralne oznake izdelkov
- Logotip stranke
- Prilagojene številke modelov
- Številke delov strank
- Nalepke s črtno kodo
- Individualno pakiranje
- Embalaža v razsutem stanju
- Umetniška embalaža strank
- Prilagojene oznake na kartonu
- Pakirni seznam-za posebne projekte
Konektor za optična vlakna je naprava, ki se uporablja za povezovanje optičnih vlaken, kar omogoča učinkovit prenos svetlobnih signalov. Konektor za optična vlakna omogoča hitrejše povezovanje in odklapljanje kot spajanje. Na voljo so v različnih vrstah, kot so SC, LC, ST in MTP, od katerih je vsak zasnovan za posebne aplikacije.
PLC razdelilnik optičnih vlaken je mogoče kategorizirati glede na PLC razdelilnik, ki ga uporabljajo, kar pomeni, da obstajajo 1xN in 2xN PLC razdelilniki, kot so 1x4 razdelilnik, 1x8 razdelilnik, 1x16 razdelilnik, 2x32 razdelilnik, 2x64 razdelilnik PLC itd. Uporabniki lahko izberejo različne vhodne in izhodne številke glede na pogoje naročnika ali dolžino kabla. Poleg tega je razdelilnike PLC mogoče razvrstiti tudi glede na različne pakete, da zadostijo potrebam strank v različnih scenarijih, vključno z razdelilnikom PLC majhne velikosti, ki ga je treba uporabiti v priključnih omaricah, in razdelilnikom PLC velike velikosti, nameščenim v stojalu, ki ga je mogoče namestiti v stojala. Na trgu je pet vrst razdelilnikov PLC: razdelilnik optičnih vlaken z golimi vlakni, razdelilnik vlaken brez blokov, razdelilnik ABS, razdelilnik LGX in razdelilnik za -montažo na stojalo.

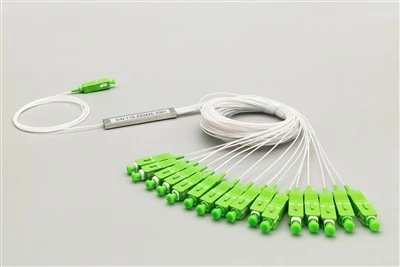

Goli optični razdelilnik
Razdelilnik golih vlaken nima konektorja na koncih golih vlaken, zato potrebuje popoln komplet zaščite v torbici in na napravi. Zaradi svoje kompaktne velikosti ga je mogoče enostavno namestiti v formalne spojne škatle in spojne škatle. Razdelilnik golih vlaken zmanjša zasedenost prostora in hkrati zmanjša stroške namestitve. Običajno se uporablja za FTTH, PON, LAN, CATV, testno opremo in druge aplikacije.
Cepilnik vlaken brez blokov
Čeprav ima razdelilnik PLC brez blokov podoben videz kot razdelilnik z golimi vlakni. Vendar pa lahko zagotovi močnejšo zaščito vlaken, ker ima bolj kompakten paket cevi iz nerjavečega jekla. PLC razdelilnik brez blokov med namestitvijo ne zahteva spajanja optičnih vlaken in se uporablja predvsem za različne povezave nad razdelilnimi omaricami ali omrežnimi omaricami.
Razdelilnik vlaken modula ABS
ABS razdelilnik ima plastično ABS ohišje, ki ima dobro zaščito notranjih optičnih komponent in kablov. ABS razdelilnik je preprost in kompakten, ki ga je mogoče prilagoditi različnim okoljem in zahtevam namestitve. Široko se uporablja z zunanjimi optičnimi razdelilniki za omrežja PON, FTTH, FTTX, GOPN.
Kasetni razdelilnik vlaken LGX
PLC razdelilnik LGX je opremljen z robustno kovinsko škatlo. Lahko se uporablja samostojno ali pa se enostavno namesti v standardno ploščo z optičnimi vlakni ali ohišje z optičnimi vlakni brez arhivskega spajanja ali usposobljenega osebja med uvajanjem. Standardno kovinsko škatlasto ohišje LGX zagotavlja pristop plug-and-play za integracijo v omrežje, kar odpravlja tveganje med namestitvijo.
Rack-Rack Mount Splitter
1U in 2U sta dve razpoložljivi velikosti za namestitev v omaro za razdelilnike na trgu, medtem ko se pogosteje uporabljajo razdelilniki 1U za vgradnjo v omaro-. PLC razdelilnik je nameščen v enoti stojala, ki ima odlično optično zmogljivost in priročno omrežno namestitev. Razdelilnik-za montažo v omaro se pogosto uporablja v EPON, GPON, FTTX, FTTH itd. in zagotavlja idealno rešitev za okolje visoke-gostote kablov.
Prednosti razdelilnika PLC z optičnimi vlakni
Stroškovna-učinkovitost
Razdelilniki optičnih vlaken odpravljajo potrebo po več vlaknih, saj omogočajo razdelitev enega vlakna na več poti. To bistveno zmanjša stroške uvajanja in vzdrževanja omrežja, saj je za oskrbo več naročnikov ali naprav potrebnih manj vlaken.
Prilagodljivost in razširljivost
Razdelilniki zagotavljajo prilagodljivost in razširljivost zasnove omrežja. Enostavno jih je mogoče dodati ali odstraniti v skladu z omrežnimi zahtevami, kar omogoča brezhibno razširitev ali rekonfiguracijo omrežja. Ta prilagodljivost omogoča skrbnikom omrežja, da se prilagodijo spreminjajočim se potrebam brez obsežnih sprememb infrastrukture.
Minimalna izguba signala
Visokokakovostni-razdelilniki optičnih vlaken imajo nizko vstavljeno in povratno izgubo, kar zagotavlja učinkovito distribucijo signala. Minimalna izguba signala omogoča zanesljiv prenos na dolge razdalje brez ogrožanja kakovosti signala. To je še posebej pomembno za aplikacije, ki zahtevajo visoke hitrosti prenosa podatkov in nizko zakasnitev.
Uporaba razdelilnika PLC z optičnimi vlakni
Podatkovno središče
Razdelilniki vlaken PLC se pogosto uporabljajo v omrežjih podatkovnih centrov za distribucijo hitrih podatkov številnim strežnikom in napravam za shranjevanje. To podatkovnim centrom omogoča učinkovito obvladovanje velikih količin podatkovnega prometa, kar ima za posledico hiter in brezhiben prenos podatkov.
Optična dostopovna omrežja
Razdelilniki vlaken PLC se pogosto uporabljajo v optičnih dostopovnih omrežjih za zagotavljanje -hitre internetne povezave številnim strankam. Končnim uporabnikom zagotavljajo visoko-hitrost in zanesljivo povezljivost ter so kot nalašč za aplikacije FTTH (optika do doma) in FTTB (optika do zgradbe). PLC razdelilnik v omrežjih PON.
Pasivna optična omrežja (PON)
PLC razdelilniki so ključna komponenta pasivnih optičnih omrežij (PON), ki so optična omrežja, ki povezujejo številne porabnike z enim samim optičnim vlaknom. Vsaka stranka ima edinstveno namensko povezavo zahvaljujoč razdelilniku PLC, ki optični signal ločuje na različne poti.
Medicinska oprema
Za distribucijo optičnih signalov iz različnih kamer na en monitor se v medicinski opremi, kot so endoskopi, uporabljajo tudi razdelilniki vlaken PLC. Zaradi tega si lahko medicinski strokovnjaki ogledajo fotografije iz različnih perspektiv in bolje razumejo notranjo strukturo pacientovega telesa.
Skupni tehnični kazalniki razdelilnikov PLC z optičnimi vlakni
Vstavljena izguba
Vstavljena izguba razdelilnika se nanaša na število dB na izhod glede na izgubo vhodne svetlobe.
Dodatne izgube
Dodatne izgube so definirane kot vsota optične moči za vsa izhodna vrata in število dB glede na izgubo optične moči na vhodu.
Spektrofotsko razmerje
Spektrofotično razmerje je definirano kot razmerje izhodne moči vsakega izhodnega priključka optičnega razdelilnika in v sistemski aplikaciji razmerje spektrofotometra dejansko temelji na količini optične moči, ki jo zahteva dejansko optično vozlišče sistema za določitev ustreznega spektrofotskega razmerja (razen povprečne porazdelitve), spektrofotometrsko razmerje spektrofotometra pa je povezano z valovno dolžino prepuščene svetlobe.
Stopnja izolacije
Izolacija se nanaša na sposobnost ene optične poti delilnika svetlobe, da izolira svetlobne signale v drugih svetlobnih poteh.
Komponente razdelilnika PLC z optičnimi vlakni
Vhodna in izhodna vrata
Vhodna vrata so mesta, kjer dohodni optični signal vstopi v razdelilnik, običajno prek enega kabla iz optičnih vlaken. Število vhodnih vrat je odvisno od vrste in konfiguracije razdelilnika. Izhodna vrata so mesta, kjer razdeljeni optični signali izstopijo iz razdelilnika in so povezani s prejemniki ali drugimi omrežnimi napravami. Število izhodnih vrat se lahko spreminja in določa število poti, na katere je razdeljen signal.
Spojke in delilniki
Sklopniki in delilniki igrajo ključno vlogo pri delitvi optičnega signala. Zasnovani so tako, da dohodni signal razdelijo na več izhodnih poti. Spojniki so odgovorni za enakomerno porazdelitev signala med izhodnimi vrati, kar zagotavlja, da vsaka pot prejme del moči signala. Po drugi strani delilniki ločijo signal na ločene poti, kar omogoča hkraten prenos več prejemnikom.
Niz vlaken in valovod
Nizi vlaken so nizi posameznih vlaken, ki so poravnana in zlita skupaj, da tvorijo cepilno območje znotraj cepilnika. Zagotavljajo fizični okvir za razdelitev optičnega signala. Po drugi strani pa so valovodi strukture, ki vodijo in usmerjajo optični signal znotraj razdelilnika. V primeru razdelilnikov Planar Lightwave Circuit (PLC) so valovi vgravirani na silicijev ali silicijev substrat, kar omogoča natančen nadzor in porazdelitev optičnega signala.
Zaščitna ohišja
Razdelilniki z optičnimi vlakni so nameščeni v zaščitnih ohišjih, ki ščitijo občutljive komponente pred zunanjimi okoljskimi dejavniki. Ta ohišja so običajno izdelana iz trpežnih materialov, kot sta kovina ali plastika, in zagotavljajo mehansko zaščito ter ohranjajo poravnavo in stabilnost notranjih komponent. Zaščitna ohišja prav tako pomagajo pri upravljanju optičnih povezav, kar zagotavlja zanesljivo in varno delovanje.
Vsega skupaj je pet korakov za izdelavo razdelilnika za optična vlakna. Vsak korak zahteva strog nadzor in upravljanje različnih parametrov, kot so okolje, temperatura in podrobna natančnost pri montaži in opremi.
Priprava komponent
Na splošno so potrebne tri komponente. Čip vezja PLC je vdelan v kos steklene rezine in vsak konec steklene rezine je poliran, da se zagotovi zelo natančna ravna površina in visoka čistost. V-utore nato obrusimo na stekleno podlago. Eno vlakno ali več trakastih vlaken je sestavljeno na stekleno podlago. Ta sklop je nato poliran.
Poravnava
Po pripravi treh komponent se le-te postavijo na oder za poravnavo. Niz vhodnih in izhodnih vlaken je nastavljen na stopnjo goniometra, da se poravna s čipom PLC. Fizična poravnava med nizi vlaken in čipom se spremlja z neprekinjenim nivojem izhodne moči iz niza vlaken.
Zdravilo
Sklop se nato postavi v UV (ultravijolično) komoro, kjer se popolnoma strdi pri nadzorovani temperaturi.
Pakiranje
Goli razdelilnik je poravnan in sestavljen v kovinsko ohišje, kjer so na obeh koncih sklopa nameščeni vlakneni škornji. Nato je potreben temperaturni ciklični preskus, da se zagotovi končno stanje izdelka.
Optično testiranje
V smislu testiranja se na cepilniku izvajajo trije pomembni parametri, kot so vstavljena izguba, enakomernost in izguba, odvisna od polarizacije (PDL), da se zagotovi kakovost izdelanega cepilnika.
Dejavniki, ki jih morate upoštevati, preden izberete razdelilnik PLC z optičnimi vlakni
Velikost in vrsta omrežja
Upoštevajte velikost in vrsto omrežja, kjer bo razdelilnik nameščen. Pri večjih omrežjih so zaradi svoje razširljivosti, širše pasovne širine in višjih razmerij delitve pogosto prednostni razdelilniki Planar Lightwave Circuit (PLC). Manjša omrežja bi lahko imela koristi od razdelilnikov z zlito bikonično stožčasto obliko (FBT), ki so stroškovno-učinkovitejši za nižja razmerja delitve.
Primerjava zmogljivosti in stroškov
Razmislite o učinkovitosti in stroških razdelilnikov FBT in PLC. Razdelilniki FBT so običajno stroškovno-učinkovitejši za manjša omrežja in nižja razmerja delitve. Razdelilniki PLC, čeprav relativno dražji, ponujajo boljšo zmogljivost, širšo pasovno širino in višja razmerja delitve, zaradi česar so primerni za večino omrežij z optičnimi vlakni ali aplikacij, ki zahtevajo večjo zmogljivost distribucije signala.
Kakovost in zanesljivost
Izberite optične razdelilnike priznanih proizvajalcev, ki so znani po svoji kakovosti in zanesljivosti. To zagotavlja, da cepilniki izpolnjujejo industrijske standarde in zagotavljajo dosledno delovanje skozi čas. Pri izbiri upoštevajte dejavnike, kot so vzdržljivost, okoljska stabilnost in dolgoročna-zanesljivost.
Konfiguracija razdelilnika
Določite ustrezno konfiguracijo razdelilnika glede na število potrebnih izhodnih vrat. Običajne konfiguracije vključujejo 1×2, 1×4, 1×8 itd., ki predstavljajo število vhodnih in izhodnih vrat. Ocenite trenutne in prihodnje omrežne zahteve, da izberete optimalno konfiguracijo razdelilnika.
Zahteve za signale
Ocenite signalne zahteve omrežja. Če aplikacija zahteva visoke hitrosti prenosa podatkov, nizko zakasnitev in minimalno izgubo signala, izberite razdelilnike z nizko vstavljeno izgubo in visoko povratno izgubo. PLC cepilniki na splošno nudijo boljšo zmogljivost v smislu vnesene izgube in povratne izgube v primerjavi s FBT cepilniki.
Združljivost valovnih dolžin
Upoštevajte združljivost valovne dolžine razdelilnika z optičnimi signali, ki se uporabljajo v omrežju. Prepričajte se, da izbrani razdelilnik podpira specifične valovne dolžine, potrebne za aplikacijo. Nekateri razdelilniki so lahko-odvisni od valovne dolžine in izbira ustrezne vrste zagotavlja združljivost in optimalno delovanje.
Najboljši vodnik s pogostimi vprašanji o cepilniku PLC z optičnimi vlakni
V: Ali obstaja razdelilnik za optični kabel?
V: Kakšna je razlika med razdelilnikom PLC in razdelilnikom FBT?
V: Kakšna je razlika med spojnikom za optična vlakna in razdelilnikom?
V: Kako deluje razdelilnik vlaken?
V: Kaj pomeni PLC v optičnih vlaknih?
V: Kako je izdelan razdelilnik za optična vlakna?
V: Katere so različne vrste razdelilnikov PLC?
V: Kakšno je razmerje razdelilnika PLC?
V: Kaj je razdelilnik PLC z optičnimi vlakni?
V: Kako PLC razdelilnik deluje v omrežju PON?
V: Kakšno je prizorišče uporabe razdelilnika PLC z optičnimi vlakni?
V: Kaj je optični razdelilnik in kako deluje optični razdelilnik v omrežju z optičnimi vlakni?
V: Kako delujejo razdelilniki optičnih vlaken v pasivnih optičnih omrežjih (PON)?
V: Katere so ključne komponente, vključene v delovanje optičnega razdelilnika?
V: Kako uporabiti razdelilnike optičnih vlaken v sistemu PON?
V: Kakšno je največje razmerje delitve za razdelilnik PLC z optičnimi vlakni?
V: Kakšna je vstavljena izguba razdelilnika PLC z optičnimi vlakni?
V: Kakšno je območje valovnih dolžin razdelilnika PLC z optičnimi vlakni?
V: Kakšno je tipično delovno temperaturno območje za razdelilnik PLC z optičnimi vlakni?
V: Kako očistite razdelilnik PLC z optičnimi vlakni?
Kot enega izmed vodilnih proizvajalcev in dobaviteljev cepilnikov za optična vlakna plc na Kitajskem vas toplo vabimo, da tukaj v naši tovarni kupite razdelilnik plc za optična vlakna na zalogi. Vsi izdelki po meri so visoke kakovosti in nizke cene. Za cenik in brezplačen vzorec nas kontaktirajte zdaj.
