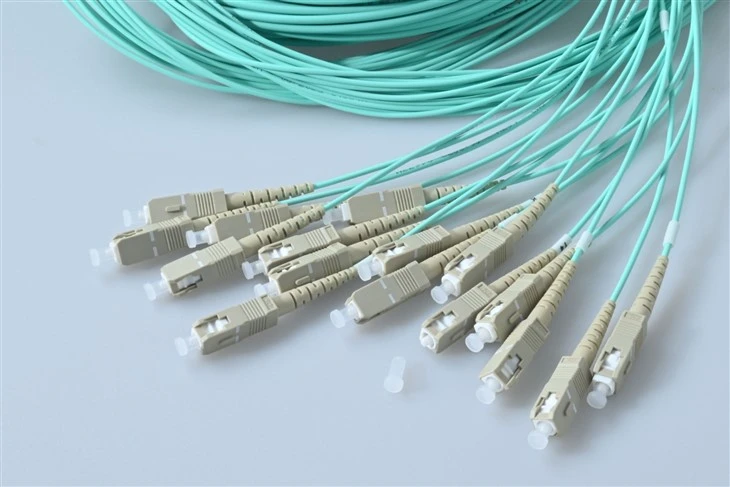

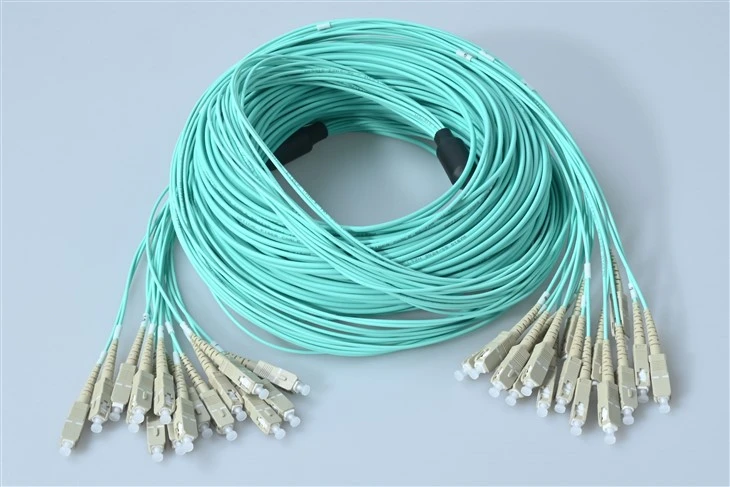

16-žilni patch kabel SC Multimode OM3

O: Odlično vprašanje! Takole je – ko uporabljate 16 vlaken, imate dve možnosti: združite 8 dupleksnih kablov ali uporabite en sam sklop s 16-jedri. Pristop z več- vlakni zmaga iz več razlogov. Prvič, upravljanje kablov postane veliko preprostejše – en kabel za napeljavo v primerjavi z osmimi ločenimi, ki zapletajo vašo pot. Drugič, v okoljih z-visoko gostoto prihranite veliko prostora v omari. Tretjič, čas namestitve se dramatično skrajša – videli smo, da so tehniki skrajšali čas popravkov za 60–70 % v primerjavi z izvajanjem posameznih dupleksov. Edini kompromis? Če ima eno vlakno težavo, težavo odpravljate v svežnju. Toda z našo vstavljeno izgubo manj kot ali enako 0,3 dB v vseh 16 jedrih so okvare izjemno redke.

O: To je verjetno najpogostejše vprašanje, ki ga dobimo! Kratek odgovor: za povezave 10G pod 300 metri je OM3 popoln – in pošteno povedano, pokriva približno 95 % tekov podatkovnih centrov. Tukaj je tehnični del: OM3 ima efektivno modalno pasovno širino 2000 MHz·km pri 850 nm, medtem ko OM4 to poveča do 4700 MHz·km. Kaj to praktično pomeni? OM3 podpira 10G do 300 m, 40G do 100 m in 100G do 100 m. OM4 razširi te razdalje – 10G na 400m, 40G na 150m, 100G na 150m. Torej, razen če uporabljate daljše povezave ali načrtujete nadgradnje 40G/100G v bližnji prihodnosti, vam OM3 zagotavlja odlično zmogljivost po boljši ceni. Oba uporabljata isto jedro 50/125 μm in vodni plašč, tako da sta popolnoma združljiva z vašo obstoječo infrastrukturo OM3.

O: Vsekakor – to je lepota priključka SC! Vsako od 16 vlaken se konča s standardnim konektorjem SC, tako da se bodo priključila neposredno na katero koli adaptersko ploščo SC, ODF ali vrata opreme, ki jih že imate. Potisni-povlečni zaskočni mehanizem SC-ja je enak, ne glede na to, ali prihaja iz enega samega dupleksnega kabla ali našega 16-jedrnega sklopa. Eno stvar, ki jo morate imeti v mislih: želeli boste zagotoviti, da bo vaša povezovalna plošča ali postavitev adapterja lahko sprejela 16 vrat SC v razporeditvi, ki jo potrebujete. Običajno vidimo stranke, ki jih uporabljajo z adapterskimi ploščami SC visoke gostote, ki imajo 12 ali 24 vrat. Če potrebujete pomoč pri načrtovanju konfiguracije plošče, se preprosto obrnite – izvedli smo na stotine teh uvedb in lahko delimo, kaj deluje najbolje.

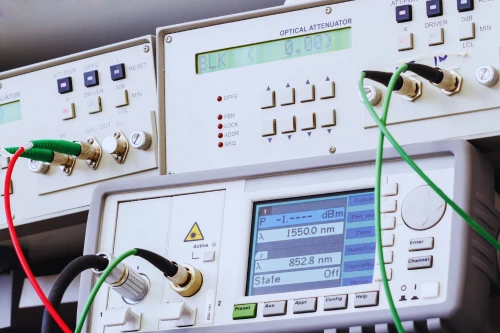

O: Naši 16-jedrni povezovalni kabli SC OM3 so testirani, da zagotavljajo manj kot ali enako 0,3 dB vnesene izgube na konektor – to je industrijski standard za sklope vrhunskega-razreda. Z dvema priključkoma na povezavo (enim na vsakem koncu) gledate manj kot ali enako 0,6 dB skupne izgube priključka. Za izračun proračuna povezave je treba upoštevati naslednje: izgubo konektorja (0,6 dB), slabljenje vlaken (3,5 dB/km pri 850 nm za OM3) in morebitne spojne točke, če je primerno. Za običajno 100 m 10G povezavo porabite morda 0,35 dB za samo vlakno in 0,6 dB za konektorje – kar je znotraj proračuna 2,6 dB, ki ga omogoča 10GBASE-SR. Pred pošiljanjem 100-odstotno testiramo vsako vlakno in vključimo poročilo o preskusu, tako da boste natančno vedeli, kaj dobite. Brez presenečenj.

O: Dobro razmišljanje – identifikacija vlaken je ključnega pomena, ko imate opravka z več{0}}vlaknenimi kabli! Sledimo standardu barvnega kodiranja TIA-598, ki uporablja specifično zaporedje 12 barv (modra, oranžna, zelena, rjava, skrilavec, bela, rdeča, črna, rumena, vijolična, rožnata, modra) in črte za vlakna 13-24. V 16-žilnem kablu so vlakna 1-12 polne barve, vlakna 13-16 pa uporabljajo prve štiri barve s črto ali sledilnikom. Vsako vlakno je tudi oštevilčeno na prelomnih krakih. Profesionalni nasvet: ko dokumentirate svojo namestitev, fotografirajte oba konca z vidnim barvnim zaporedjem – to vam bo prihranilo ure odpravljanja težav na poti. Če potrebujete barvno shemo po meri ali posebno označevanje za svojo organizacijo, se lahko prilagodimo tudi temu.

O: Sami konektorji SC imajo relativno večji odtis v primerjavi z LC, vendar je samo vlakno precej prilagodljivo. Za naše več-vlaknene kable OM3 je najmanjši radij upogiba pod obremenitvijo 10x zunanji premer kabla, neobremenjen pa približno 5x. Za tipičen 16-žilni distribucijski kabel to po namestitvi znaša približno 50-60 mm (približno 2 palca). Posamezne prelomne noge na koncih SC se lahko tesneje upognejo – do polmera približno 30 mm. Tukaj je nekaj: na točkah prehodov vedno pustite nekaj ohlapnosti, namesto da silite v ozke ovinke. Tesni ovinki povečajo dušenje in lahko sčasoma povzročijo makro{16}}izgube zaradi upogiba. Za res prostorsko omejene aplikacije razmislite o naši opciji vlaken, neobčutljivih na upogibanje – obvlada upogibe s polmerom 7,5 mm brez znatnega povečanja izgube.
