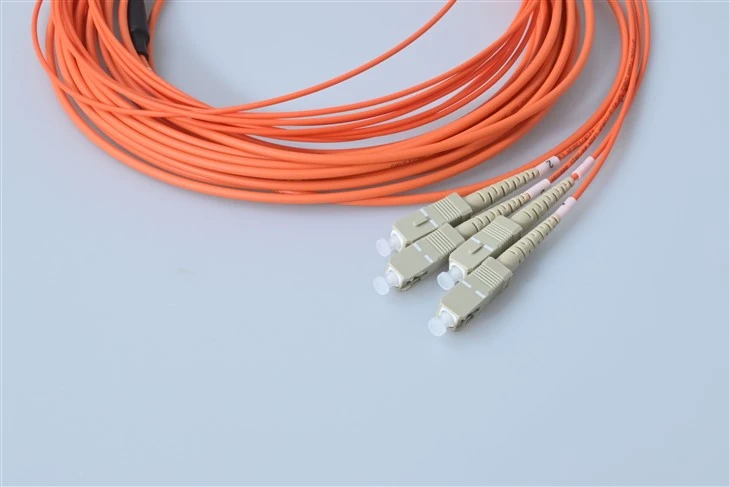

Po čem je ta 12-žilni patch kabel drugačen
Povezovalni kabel iz optičnih vlaken SC je majhen kompakten povezovalni kabel, ki se zelo priljubljeno uporablja v številnih aplikacijah. Te omrežne rešitve vključujejo telekomunikacijska omrežja, LAN-e, omrežja za obdelavo podatkov, zaključke naprav in prostorske distribucije. Spojni kabli SC so zasnovani za zagotavljanje hitrih ethernetnih rešitev v aplikacijah Gigabit in ATM z manjšo porabo prostora.
1 kabel=6 Duplex Links
Združuje 6 dvostranskih povezav v en sklop, s čimer zmanjša količino kabla za ~60 %. Manj nereda v vašempriključna omaricaali ODF pomeni lažje sledenje in hitrejše vzdrževanje.
12-barvna identifikacija vlaken
Vsako notranje vlakno sledi barvni kodi TIA/EIA-598 (modra → Aqua), tako da takoj določite kateri koli kanal. Oranžni zunanji plašč jasno loči tega od rumenegaenosmerni patch kablina mestu.
SC Push-Pull × 12 vrat
Vseh 12 kanalov uporablja SC/UPC konektorje s keramičnimi obročki. Push{2}}pull zapah preprečuje nenamerno izvlečenje-ven - kritično, ko si 12 vlaken deli en kabel. Pari neposredno s standardomSC adapterjina kateri koli plošči.
Specifikacija
| Parameter | Enota | FC, SC, LC/ povezovalni kabel iz oklepnih vlaken | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Vstavljena izguba (tipično) | dB | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,3 |
| Povratna izguba | dB | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 60 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 35 | Večje ali enako 55 | Večje ali enako 75 |
| Delovna valovna dolžina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Zamenljivost | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Vibracije | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Delovna temperatura | stopnja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladiščenja | stopnja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Premer kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Lastnosti
Enomodalni ali večmodni SC, dvižni ali plenumski
Dobavljamo sklope kablov iz optičnih vlaken SC z enomodnimi (9/125 OS1, OS2), dupleksnimi in večmodnimi (50/125 in 62,5/125) možnostmi. Izberete lahko, ali je za uporabo dvižnega voda ali plenumske povezave ali če želite, da je popolnoma prilagojen, se lahko obrnete na nas, če želite izvedeti več o naši storitvi OEM/ODM za priključne kable SC.
Enostaven in priročen izvlek
Zgrajeni s priročno zaskočno konfiguracijo, so priključki SC opremljeni z zaklepnimi mehanizmi, ki so podobni zadrževalnemu jezičku priključka RJ45. Sedaj je preprosto priključiti in odklopiti konektor iz naprave. Zaklepni jezički so brizgano -z izboljšano vzdržljivostjo pri odpornosti na potege, napetosti, zagozdenje in udarce med nameščanjem kablov in vzdrževanjem.
3
Varen in preizkušen sklop vlaken z nizko vstavljeno izgubo
Naši povezovalni kabli so 100-odstotno optično pregledani in testirani za nizko vstavljeno izgubo, ki ne presega 0,02 dB.
Aplikacije
- Popravek OLT-to-ODF v centralnih pisarnah in omarah PON
- Hrbtenica Campus LAN z večmodnim vlaknom OM1/OM2/OM3/OM4
- Izdelava dvižnih povezav med MDF in IDF omarami
- Horizontalna konsolidacija kablov v projektih strukturnega kabliranja
- Optični oddajnik in sprejemnik na glavi pri 1310/1550 nm
- Med-povezava vozlišča za regionalno distribucijo HFC
- RF-preko-optičnih povezav v analognih in digitalnih omrežjih CATV
- Odcepne točke za spremljanje signala za preverjanje optične moči
- DWDM/CWDM multiplekser-v-ODF popravki v operaterskih-omrežjih
- Zaledna povezava brezžične bazne postaje - konsolidacija vlaken BBU v RRU
- Metro{0}}medsebojna povezava med-lokacijskimi objekti
- Več{0}}navzkrižna-povezava ODF v nevtralnih gostiteljskih okoljih
- Strežnik-za-preklop optične medsebojne povezave v-razmestitvah na vrhu-omare
- Navzkrižne{0}}povezave SAN fabric za omrežja za shranjevanje
- Visoko-konsolidacija patch panelov v kolokacijskih podatkovnih centrih
- Kabli Spine{0}}leaf fabric v oblaku in okoljih hiperscale
- Referenčne povezave OTDR in optičnega merilnika moči
- Pregled čelne-končne-proizvodne linije in preverjanje vnesenih izgub
- Serijsko testiranje na novo nameščenih optičnih povezav med zagonom
- Odpravljanje težav na terenu - izolacija pogoste napake priključka
pogosta vprašanja
V: Zakaj izbrati 12-žilni preboj namesto 6 duplex patch kablov?
O: En kabel nadomesti šest, s čimer se zmanjša prostornina kabla za ~60 %. Hitrejše sledenje vrat, boljši pretok zraka v omaricah in enaka optična zmogljivost na vsakem kanalu.
V: Ali lahko dobim SC na eni strani in LC na drugi?
O: Da - podpiramo hibridne konfiguracije, kot so SC-LC, SC-FC in SC-ST na 12-žilnih prelomnih kablih ter mešane vrste polira (UPC/APC). Oglejte si našemožnosti priključka.
V: Kako je 12 vlaken-barvno kodiranih v notranjosti?
O: Sledijo TIA/EIA-598: modra, oranžna, zelena, rjava, skrilavec, bela, rdeča, črna, rumena, vijolična, rožnata, modra. Standardno zaporedje za takojšnjo identifikacijo med popravkom.
V: PVC ali LSZH - katero jakno naj izberem?
A: PVC za standardne notranje namestitve. LSZH za zaprte ali javne prostore (podatkovni centri, bolnišnice), kjer je toksičnost dima pomembna. Evropske kode (EN 50173) na splošno zahtevajo LSZH. Ni razlike v optični zmogljivosti.
V: Ali je vsak kabel posebej testiran?
O: Da. Vsaka enota je 100-odstotno tovarniško testirana glede vnesenih izgub, povratnih izgub in-geometrije končne ploskve. Vključeno je posamezno poročilo o preskusu.
