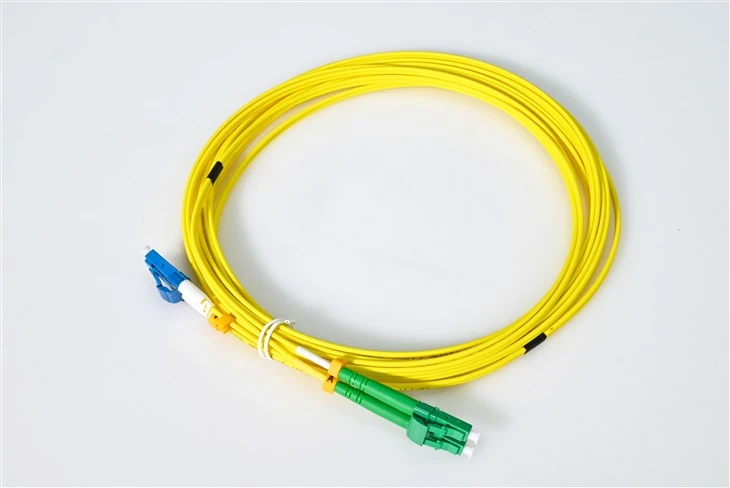

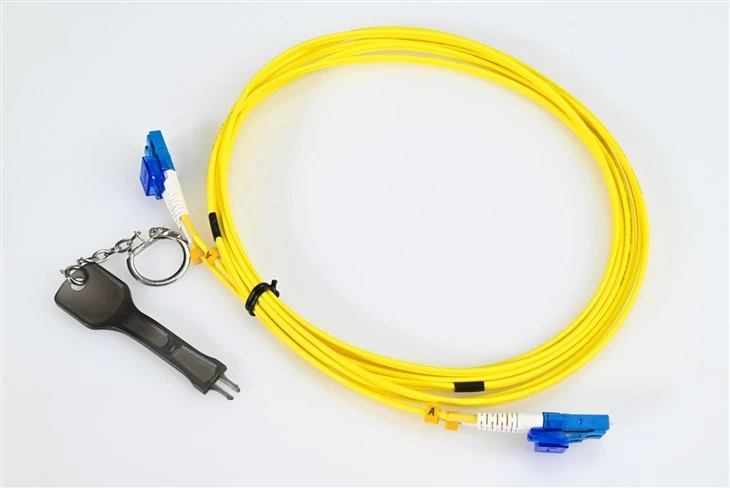

Kaj je LC LC patch kabel?
LC-LC optični patch kabelz dvema LC konektorjema za optična vlakna, ki sta zaključena na obeh koncih, je najpogosteje uporabljen tip kabla iz optičnih vlaken v industriji. V primerjavi z drugimi običajnimi kabli iz optičnih vlaken ponujajo kabli iz vlaken FC visoko gostoto in zanesljivo delovanje v večini aplikacij. Če iščete hibridno različico, našLC APC na LC UPC enosmerni hibridni povezovalni kabel je ena najpogosteje zahtevanih konfiguracij za uvedbe-polaritete.
Naši kabli so 100 % optično pregledani in preizkušeni glede vnesenih izgub.
Specifikacija
| Vrsta priključka | LC UPC v LC APC | Način vlaken | Rumena 9/125μm |
| Razred vlaken | G657A/G652D | Valovna dolžina | 1310/1550nm |
| Vstavljena izguba | Manjši ali enak 0,3 dB | Povratna izguba | Večji ali enak 50 dB |
| Min. Polmer upogiba (jedro vlaken) | 10 mm | Min. Polmer upogiba (optični kabel) | 10/5D (dinamično/statično) |
| Število vlaken | Duplex | Kabelski plašč | LSZH |
| Delovna temperatura | -20~70 stopinj | Temperatura shranjevanja | -40~80 stopinj |
Metode razvrščanja optičnih kablov
Kabel z optičnimi vlakni je komunikacijska linija, ki uporablja optična vlakna, ki izpolnjujejo zahteve glede optične zmogljivosti, kot prenosni medij za doseganje prenosa optičnega signala. Sestavljen je iz komponent, kot so jedro kabla, ojačitveni elementi in ovoj, po potrebi pa lahko vključuje tudi dodatne elemente, kot so vodoodporne plasti, varovalne plasti, izolacijske plasti in oklepne plasti.
Metode razvrščanja optičnih kablov vključujejo predvsem naslednje:
Po prenosnem mediju: razvrščeni venomodni-optični kabli in večmodni optični kabli.
Glede na strukturo jedra kabla: razdeljen je na nasedle optične kable, skeletne optične kable, optične kable s centralno cevjo, trakaste optične kable in ploščate optične kable.
Ojačane komponente: razvrščene v ne-kovinske optične kable, standardne optične kable in optične kable z ojačanimi komponentami.
Po načinu namestitve: razdeljen na kanalski optični kabel, nadzemni optični kabel, neposredni-vkopani optični kabel in podmorski optični kabel.
Glede na okolje uporabe jih delimo na notranje in zunanje optične kable.
Aplikacije
Navzkrižna-povezava med UPC in APC zaključeno opremo
Primarni primer uporabe za ta hibridni kabel za povezovanje LC je premostitev naprav z različnimi vrstami poliranja priključkov. Kadar omrežna oprema uporablja vrata LC/APC, priključne plošče pa so zaključene LC/UPC (ali obratno), ta mostiček za vlakna UPC-na-APC odpravi potrebo po pretvorbi adapterja. Za popoln pregled tega, kako se ti standardi poliranja razlikujejo glede na učinkovitost, glejte naš vodnik naPC proti UPC proti APC vrstam poliranja optičnih konektorjev in zmogljivosti povratne izgube.
Medsebojna povezava FTTH OLT in ONU
Pri uvedbah-do--doma oprema OLT pogosto uporablja priključke APC za optimalno povratno izgubo, medtem ko imajo nekatere podedovane naprave ONU vmesnike UPC. Ta hibridni kabel LC UPC-APC zagotavlja neposredno povezljivost med neujemajočo se terminalsko opremo PON. Za standardne poteke FTTH, kjer imata oba konca isti tip poliranja, našLC LC enosmerni optični patch kabel za FTTH in povezave podatkovnega centraje stroškovno{0}}učinkovita alternativa.
CATV Headend in popravki distribucijskih vozlišč
Optična omrežja kabelske televizije običajno zahtevajo priključke APC, da čim bolj zmanjšajo-odboj analognih video signalov. Pri integraciji preskusne opreme z zaključkom UPC-ali starejših komponent ta hibridni povezovalni kabel za uporabo glavne postaje CATV ohranja celovitost signala med vrstami vmesnikov.
Aplikacije za navzkrižno-povezovanje centralnega urada Telecoma
Telekomunikacijske naprave med nadgradnjami omrežja pogosto upravljajo mešane zaloge priključkov. Ta enosmerni hibridni premostitveni kabel omogoča postopno selitev z UPC na APC infrastrukturo brez hkratne zamenjave vseh obstoječih patch panelov.
Laboratorijsko testiranje z mešanimi konfiguracijami priključkov
Optični testni laboratoriji se pogosto srečujejo z opremo z različnimi standardi poliranja konektorjev. Namenski UPC{1}}do-APC preskusni povezovalni kabel zmanjša potrebo po več adapterjih in zagotavlja dosledne merilne pogoje med karakterizacijo vlaken.
Prehod na strukturirano kabliranje pri gradnji omrežij
Med gradnjo omrežnih nadgradenj s podedovanih sistemov UPC na sodobne instalacije APC ta hibridni priključni kabel G657A1 omogoča začasno ali trajno premostitev med starimi in novimi segmenti kablov brez popolne zamenjave infrastrukture.
pogosta vprašanja
V1: Zakaj bi namesto adapterja potreboval hibridni priključni kabel LC UPC na LC APC?
O: Namenski hibridni priključni kabel zagotavlja nižjo skupno vstavljeno izgubo v primerjavi z uporabo parnega adapterja UPC-na-APC. Vsaka povezava adapterja doda izgube in potencialne odbojne točke. Ta enojni hibridni mostiček s tovarniško-poliranimi konci zagotavlja čistejši prenos signala pri premoščanju opreme UPC in APC.
V2: Kakšna je glavna razlika med vrstama poliranja konektorjev UPC in APC?
O: UPC (Ultra Physical Contact) ima ravno polirano končno ploskev, medtem ko ima APC (Angled Physical Contact) 8-stopinjsko nagnjeno čelno ploskev. Priključki APC zagotavljajo večjo povratno izgubo (spodnji hrbet-odboj), zaradi česar so prednostni za analogni video in visoko občutljive aplikacije. Ta hibridni kabel neposredno povezuje obe vrsti.
V3: Ali lahko uporabim ta kabel LC UPC-APC za omrežja GPON ali XGS-PON?
O: Da. Pasivna optična omrežja imajo pogosto vrata OLT s priključki APC in nekatere naprave ONT/ONU z vrati UPC. Ta hibridni povezovalni kabel z enim načinom za uvedbo PON premosti takšna neujemanja vmesnikov, ne da bi zahteval adapterske module na vsaki priključni točki.
V4: Kaj pomeni G657A1 upogib-neobčutljivo vlakno za namestitev?
O: Vlakna G657A1 omogočajo manjše upogibne radije (že 10 mm) brez znatne izgube signala. Zaradi tega je hibridni povezovalni kabel primeren za zaprte prostore, goste povezovalne plošče in napeljavo okoli ovir, kjer bi standardna vlakna G652D utrpela makro-zmanjšanje upogiba.
V5: Ali je plašč LSZH na tem kablu potreben za namestitev v zaprtih prostorih?
O: Jopiči LSZH (Low Smoke Zero Halogen) so priporočljivi ali potrebni v zaprtih prostorih, kot so podatkovni centri, poslovne zgradbe in javna prizorišča. Ta ognjevarni-hibridni kabel LC izpolnjuje standarde požarne varnosti v zaprtih prostorih in proizvaja minimalno strupenega dima, če je izpostavljen ognju. Za navodila o izbiri prave vrste jakne za različna okolja glejte naš članek ozahteve za namestitev optičnih kablov v zaprtih prostorih in na prostem ter izbiro plašča.
V6: Kakšno povratno izgubo lahko pričakujem od APC konca tega hibridnega kabla?
O: Konec konektorja APC običajno doseže večjo ali enako povratno izgubo 60 dB zaradi svoje nagnjene polirnosti. Konec UPC zagotavlja večjo ali enako povratno izgubo 50 dB. V kombinaciji z manj kot ali enako vstavljeno izgubo 0,3 dB ta hibridni dupleksni povezovalni kabel ohranja kakovost signala za občutljive optične povezave.
V7: Ali je mogoče ta hibridni priključni kabel uporabiti za-enonačinski prenos na dolge razdalje?
O: Da. 9/125 μm enomodno vlakno podpira prenos na več kilometrov pri valovnih dolžinah 1310 nm in 1550 nm. Ta mostiček LC UPC na APC za-povezljivost na dolge razdalje deluje s standardnimi sprejemno-sprejemniki z enim načinom in ga je mogoče namestiti v segmentih podzemne železnice ali dostopovnega omrežja.
V8: Ali so za ta hibridni optični kabel UPC-APC na voljo dolžine po meri?
O: Dolžine kablov po meri, barve plašča in konfiguracije duplex/simplex je mogoče izdelati po naročilu. Obrnite se na dobavitelja, da navedete zahteve za množična naročila hibridnih povezovalnih kablov ali namestitve,-specifične za projekt.
