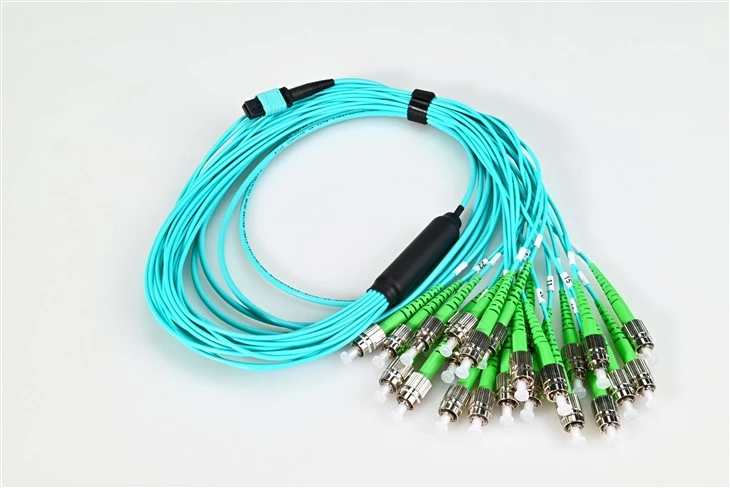

Evolux Fiber Optic Patch Cord Mtp To Fc Apc 24core Om3 3.0mm podpira migracijo podatkovnega centra na višje hitrosti prenosa podatkov, ko se uporablja z našimi povezavami. Kabli MTP® so učinkovita rešitev zapopravljanje vlaken z visoko{0}}gostoto v podatkovnih centrih, kar odpravlja potrebo po zamudnem-zaključevanju polja. Zasnovani so tako, da prihranijo prostor in poenostavijo upravljanje kablov, hkrati pa zagotavljajo stroškovno-učinkovite možnosti popravkov v omarah.
Specifikacija
| Priključek A | MTP ženski (brez igle) | Priključek B | FC APC |
| Način vlaken | OM3 50/125 μm | Valovna dolžina | 850/1300nm |
| 40/100G Ethernet razdalja | 150m pri 850nm | 10G Ethernet razdalja | 400m pri 850nm |
| MTP priključek IL | 0,35 dB največ (0,15 dB običajno) | FC priključek IL | Manjši ali enak 0,2 dB |
| MTP priključek RL | Večji ali enak 20 dB | FC priključek RL | Večji ali enak 30 dB |
| Slabljenje pri 850nm | Manjši ali enak 2,3 dB/km | Slabljenje pri 1300nm | Manjši ali enak 0,6 dB/km |
| Kabelski plašč | Plenum (OFNP) | Število vlaken | 24 Vlakna |
| Zunanji premer kabla (OD) | 3,0 mm | Zunanji premer preboja (OD) | 2,0 mm |
| Namestitev Natezna obremenitev | 66N | Natezna trdnost (dolgo/kratkotrajno) | 80/240N |
| Delovna temperatura | (-10 do 60 stopinj (14 do 140 ℉) | Temperatura shranjevanja | (-10 do 70 stopinj (14 do 158 ℉) |
Lastnosti
Vrhunska-kakovost izdelave zagotavlja zanesljiv prenos
-MTP priključek: Zagotavlja dosledne signale in omogoča prilagodljivo zasnovo sistema.
-Vlakna: omogoča večjo prilagodljivost pri napeljavi in shranjevanju kablov s tesnejšimi zavoji.
-Jakna: Zmanjšanje potenciala škode zaradi materialov,-odpornih na ogenj in nizke{2}}dimnosti.
Optimizacija gostote kablov za izpolnjevanje različnih okoljskih pogojev.
- Zmanjšanje stroškov namestitve z zmanjšanjem odpadkov, izboljšanjem upravljanja kablov in racionalizacijo uvajanja.
Nadgradnja omrežja je enostavna z uporabnikom-prijaznim vtičnikom-.
- MTP®-Kabli snopa FC omogočajo hitre nadgradnje hitrosti prenosa podatkov, vključno zprehod iz 10G na 40G.
Aplikacije
- Migracija omrežja podatkovnega centra 10G na 40GArhitektura snopa MTP-FC združuje obstoječe povezave 10G, ki temeljijo na FC-, v en sam kanal MTP s 24 vlakni, ki podpira postopno selitev na 40G brez popolne zamenjave infrastrukture.
- 40G QSFP+ na FC medsebojne povezave stare opremePremosti vrata 40G QSFP+ MTP na sodobnih stikalih z vrati FC APC na podedovanih optičnih instrumentih ali starejših omrežnih napravah, ki so še vedno v uporabi.
- Konsolidacija vlaken-z visoko gostoto v strežniških sobahZdružuje 24 posameznih FC povezav v en sam vmesnik MTP, zmanjšuje število vrat za povezovalno ploščo in zmanjšuje količino kabla za izboljšanje pretoka zraka v gostih okoljih omaric.
- Razširitve podatkovnega centra PlenumOFNP-ocenjen za združljivo uvedbo v razširitvah podatkovnih centrov z odprtim-stropom, kjer so kabli z oceno -oznake-za požarno- obvezno v skupnih plenumskih prostorih.
- OM3 Multimode Test Lab Fiber PatchingPrimerno za testna okolja, ki temeljijo na OM3-, ki zahtevajo ponovljive,-prehodno zaključene 24-optične povezave med vrati MTP testnega ohišja in instrumenti, zaključenimi s FC, s preverjeno vstavljeno izgubo na vlakno.
pogosta vprašanja
V: Kakšne hitrosti prenosa podatkov podpira ta kabel MTP s 24 vlakni na FC APC OM3?
O: Vlakno OM3 50/125 μm podpira 40G Ethernet na razdalji do 150 m in 10G Ethernet na razdalji do 400 m pri 850 nm, kar zagotavlja prostor za postopno nadgradnjo podatkovne hitrosti brez zamenjave fizičnega sloja kablov.
V: Kako ta kabelski snop podpira selitev omrežja z 10G na 40G?
O: Kabli snopa MTP-FC združujejo 24 posameznih povezav FC 10G v en sam vmesnik MTP. Omrežne ekipe lahko konsolidirajo obstoječe povezave FC za vrati MTP, ko nadgradijo preklopne linijske kartice na 40G QSFP+, s čimer se izognejo popolnemu ponovnemu povezovanju plasti popravkov.
V: Zakaj izbrati vnaprej-zaključen kabel MTP s 24 vlakni namesto posameznih povezovalnih kablov FC?
O: En sam pred{0}}zaključen kabelski snop s 24 vlakni nadomešča 24 ločenih kablov FC, odpravlja 24 posameznih priključnih točk na terenu kot morebitnih lokacij okvar in znatno zmanjša količino kabla v povezovalnih ploščah za izboljšanje pretoka zraka v omari.
V: Kaj jevstavljena izgubaspecifikacije za konektor MTP na tem kablu?
A: manj kot ali enako največ 0,35 dB, s tipično vrednostjo 0,15 dB. Konektorji FC APC so ocenjeni kot manjša ali enaka 0,2 dB vstavljene izgube in večja kot ali enaka 30 dB povratne izgube.
V: Kaj pomeni FC APC in zakaj?povratna izgubazadeva?
O: FC APC (Angled Physical Contact) uporablja 8-stopinjsko poliranje obroča pod kotom, ki odbija nazaj-odbito svetlobo stran od jedra vlakna, s čimer doseže večjo ali enako povratno izgubo 30dB -, kar je pomembno v sistemih, kjer povratni odboj povzroča šum signala, kot so analogne CATV ali koherentne optične aplikacije.
V: Ali je za mojo namestitev potreben plašč OFNP?
O: OFNP zahteva člen 770 NEC, kadar koli poteka kabelska pot skozi prostor-za obdelavo zraka. Če je vaš potek v celoti v kanalu ali ne-plenumskem kabelskem pladnju, so morda sprejemljive druge vrste plašča -, vendar OFNP zagotavlja pokritost skladnosti za najširšo paleto okolij namestitve podatkovnih centrov.
