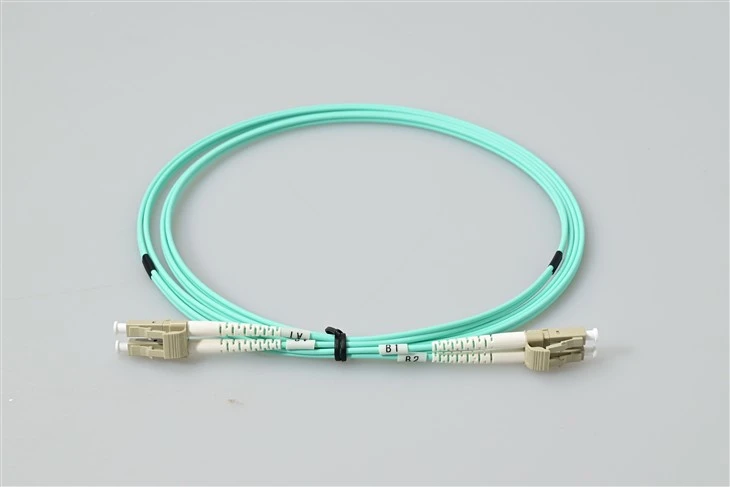

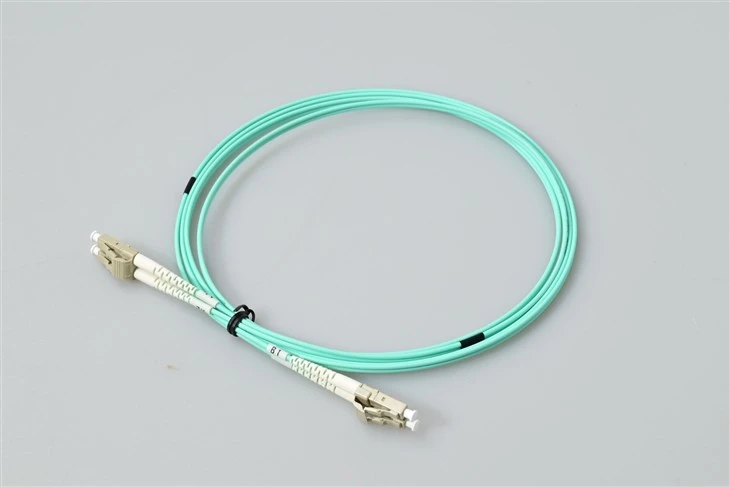

Kaj je LC LC patch kabel?
LC-LC optični patch kabelz dvema LC konektorjema za optična vlakna, ki sta zaključena na obeh koncih, je najpogosteje uporabljen tip kabla iz optičnih vlaken v industriji. V primerjavi z drugimi običajnimi kabli iz optičnih vlaken ponujajo kabli iz vlaken LC visoko gostoto in zanesljivo delovanje v večini aplikacij
Naši kabli so 100 % optično pregledani in preizkušeni glede vnesenih izgub.
Specifikacija
| Vrsta priključka | LC UPC v LC UPC | Način vlaken | Om3 50/125 μm |
| Razred vlaken | G657A/G652D | Valovna dolžina | 1310/1550nm |
| Vstavljena izguba | Manjši ali enak 0,3 dB | Povratna izguba | Večji ali enak 50 dB |
| Min. Polmer upogiba (jedro vlaken) | 10 mm | Min. Polmer upogiba (optični kabel) | 10/5D (dinamično/statično) |
| Število vlaken | Duplex | Kabelski plašč | LSZH |
| Delovna temperatura | -20~70 stopinj | Temperatura shranjevanja | -40~80 stopinj |
Metode razvrščanja optičnih kablov
Kabel z optičnimi vlakni je komunikacijska linija, ki uporablja optična vlakna, ki izpolnjujejo zahteve glede optične zmogljivosti, kot prenosni medij za doseganje prenosa optičnega signala. Sestavljen je iz komponent, kot so jedro kabla, ojačitveni elementi in ovoj, po potrebi pa lahko vključuje tudi dodatne elemente, kot so vodoodporne plasti, varovalne plasti, izolacijske plasti in oklepne plasti.
Metode razvrščanja optičnih kablov vključujejo predvsem naslednje:
Po prenosnem mediju: razvrščeni v eno-kable z optičnimi vlakni in kable z večmodnimi optičnimi vlakni.
Glede na strukturo jedra kabla: razdeljen je na nasedle optične kable, skeletne optične kable, optične kable s centralno cevjo, trakaste optične kable in ploščate optične kable.
Ojačane komponente: razvrščene v ne-kovinske optične kable, standardne optične kable in optične kable z ojačanimi komponentami.
Po načinu namestitve: razdeljen na kanalski optični kabel, nadzemni optični kabel, neposredni-vkopani optični kabel in podmorski optični kabel.
Glede na okolje uporabe jih delimo na notranje in zunanje optične kable.
Aplikacije
OM3 LC vlakneni mostički z jedrom 50/125 mikronovso zasnovani za kratko{0}}doseg 10 Gigabit Ethernet teče znotraj strežniških sob. Večmodni dupleksni kabel z aqua-oklepom podpira učinkovito modalno pasovno širino 2000 MHz·km pri 850 nm, kar omogoča zanesljivo povezljivost med-omarami-za uvedbe v hiperrazmerju.
Ta 10 Gb-večmodni povezovalni kabel LC zagotavlja dosledno prepustnost za omrežja za shranjevanje podatkov Fibre Channel. Omrežni inženirji, ki za infrastrukturo SAN izbirajo optične kable OM3, imajo koristi od 300-metrskega dosega pri 10GbE, kar zmanjšuje potrebo po regeneraciji signala v srednje velikih objektih.
Objekti, ki zahtevajo večmodne hrbtenične kable med nadstropji, se zanašajo na-neobčutljive kable LC-do-LC OM3 za krmarjenje po tesnih vodnih poteh. Zunanji plašč LSZH je v skladu s predpisi o požarni varnosti za plenumske in dvižne instalacije v poslovnih stavbah.
Okolja za video produkcijo, ki prenašajo nestisnjen 3G-SDI ali 12G-SDI prek vlaken, imajo koristi od nizke vstavljene izgube tega duplex LC OM3 mostička. Inženirji za oddajanje pogosto množično-naročajo vodne večmodne kable za povezovanje med usmerjevalniki SDI in nadzornimi enotami kamere.
Ekipe IT v zdravstvu, ki uvajajo sisteme PACS in opremo za diagnostično slikanje, izberejo dupleksno vlakno OM3 LC zaradi njegove odpornosti na elektromagnetne motnje in prostora za pasovno širino. Tovarniško-preizkušena optična zmogljivost vsakega kabla zagotavlja skladnost s strogimi zahtevami glede delovanja bolnišničnega omrežja.
pogosta vprašanja
V1: Kakšno razdaljo prenosa podpira večmodni kabel LC do LC OM3 pri 10GbE?
O: Duplex optični kabel OM3 50/125 podpira 10 Gigabit Ethernet do 300 metrov. Za daljše vožnje znotraj iste stavbe razmislite o nadgradnji naOM4 ali alternative za enomodna vlakna.
V2: Ali lahko uporabljam ta multimodni povezovalni kabel aqua z oddajniki-sprejemniki 40GbE QSFP+?
O: Da. Ko je seznanjen z moduli 40GBASE-SR4 QSFP+, optični mostiček OM3 LC podpira vzporedni prenos do 100 metrov. Prepričajte se, da vaš prelomni kabel ozPas MTP-to-LCustreza konfiguraciji polarnosti.
V3: Ali je plašč LSZH na tem kablu primeren za plenumske prostore?
O: Kabelski plašči LSZH (Low Smoke Zero Halogen) zmanjšujejo emisije strupenih hlapov med zgorevanjem. Za prezračevalne -plenumske instalacije, za katere veljajo strogi požarni predpisi, potrdite, da lokalni predpisi sprejemajo kable z večmodnimi optičnimi vlakni z oceno LSZH-OM3.
V4: Kako najmanjši radij upogiba 10 mm ščiti moje omrežje?
O: Jedro vlakna G657A1, neobčutljivo na upogibanje, dopušča tesnejše usmerjanje brez poslabšanja signala. Inštalaterji, ki delajo s povezovalnimi ploščami LC z visoko-gostoto v zaprtih strežniških omarah, se zanašajo na to prilagodljivost, da ohranijo celovitost povezave.
V5: Kakšna je tipična specifikacija vstavljene izgube za ta dupleksni kabel LC OM3?
O: Vsak konec priključka je testiran na manj kot ali enako 0,3 dB vstavljene izgube. Manjša izguba pomeni večji proračun za optično moč, kar je ključnega pomena pri kaskadnem povezovanju več povezovalnih točk v strukturnem kablovskem sistemu.
V6: Ali so na voljo dolžine po meri za množična naročila v podatkovnem centru?
O: Da. Storitve za povezovalne kable iz vlaken OEM vključujejo dolžine kablov po meri, označevanje in pakiranje. Obrnite se na prodajno skupino za veleprodajne cene večmodnega kabla LC-do-LC pri naročilih, ki presegajo 100 kosov.
V7: Kakšna barvna koda označuje večmodno vlakno OM3?
O: Industrijska konvencija uporablja aqua (svetlo modro-zelen) plašč za kable iz vlaken OM3 50/125. To barvno kodiranje pomaga tehnikom med namestitvijo razlikovati večmodne povezave od rumenih enomodnih ali oranžnih kablov OM1/OM2.
V8: Ali ta priključni kabel podpira aplikacije 25GbE?
O: Vlakno OM3 je ocenjeno za 25GBASE-SR do približno 70 metrov. Za polni 100-metrski doseg 25GbE,OM4 multimode duplex LC kabliponuja dodatno rezervo modalne pasovne širine.
