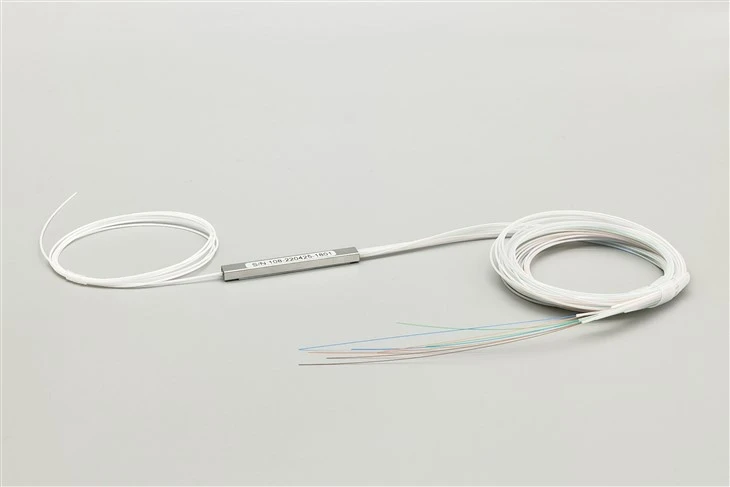

Specifikacije razdelilnika PLC z golimi vlakni 1x8
| Konfiguracija | 1×8 | Slog paketa | Mini cev (4×40×50 mm) |
|---|---|---|---|
| Vrsta vlaken | G.657A1 enomodni | Izhodna vlakna | 900 μm gola vlakna (brez priključka) |
| Delovna valovna dolžina | 1260~1650nm (poln pas O do L) | Dolžina vlaken | 1,5 m standardno (prilagodljivo) |
| Vstavljena izguba | Manj ali enako 10,5 dB (običajno 9,8 dB) | Povratna izguba | Večji ali enak 55 dB |
| Enotnost | Manjši ali enak 0,8 dB | Usmerjenost | Večji ali enak 55 dB |
| PDL (izguba, odvisna od polarizacije) | Manjši ali enak 0,2 dB | TDL (temperaturno odvisna izguba) | Manjši ali enak 0,5 dB |
| WDL (izguba, odvisna od valovne dolžine) | Manjši ali enak 0,3 dB | Delovna temperatura | -40 stopinj do +85 stopinj |
| Temperatura shranjevanja | -40 stopinj do +85 stopinj | Združljivost priključkov | Kateri koli (SC/LC/FC/ST prek Field Splicing) |
Zakaj izbrati razdelilnik PLC z golimi vlakni brez pred-terminiranih priključkov?
to1x8 PLC razdelilniknamesto tovarniško{1}}vgrajenih konektorjev je dobavljen z golimi izhodnimi vlakni 900 μm, kar daje monterjem omrežja in sistemskim integratorjem popoln nadzor nad končnim zaključkom. Ko projektne zahteve zahtevajo ne-standardne tipe konektorjev, mešane konfiguracije konektorjev ali natančne dolžine kablov po meri, razdelilnik golih vlaken odpravi omejitve vnaprej-končanih enot.
Fleksibilnost zaključevanja na terenu za kompleksne projekte FTTH
Pasivno optično omrežjeuvajanja le redko sledijo enemu standardu konektorja. Ena distribucijska točka lahko zahteva izhode SC/APC za združljivost PON, medtem ko druga potrebuje LC/UPC za povezovalne plošče z visoko-gostoto. Razdelilnik z golimi vlakni 1x8 omogoča tehnikom, da spajajo ali mehansko zaključijo natančen tip konektorja, ki je potreben na vsaki izhodni vrati-SC, LC, FC ali ST v UPC ali APC laku-brez naročila več SKU-jev razdelilnika.
Zmanjšan inventar za okolja z več-konektorji
Izvajalci, ki upravljajo različne projekte optične infrastrukture, imajo pogosto na zalogi več različic razdelilnikov, da pokrijejo različne zahteve priključkov. Razdelilniki golih vlaken konsolidirajo inventar: ena enota 1x8 lahko služi odvodom SC/APC FTTH, medsebojnim povezavam podatkovnih centrov LC/UPC ali odcepom FC/APC CATV, odvisno od tega, kako je zaključena na-lokaciji. Ta pristop zmanjša zapletenost nabave in minimizira neuporabljene zaloge.
Stroškovno-učinkovito za-obsežne uvajanja
Pri uvajanju na stotine razdelilnih vozlišč se razlika v stroških med golimi vlakni in pred-konektoriziranimi enotami precej poveča. Organizacije z-hišno zmogljivostjo fuzijskega spajanja lahko zmanjšajo stroške na-enoto z nakupom nezaključenih razdelilnikov in izvedbo namestitve konektorja z uporabo obstoječe opreme in potrošnega materiala.
Tehnične značilnosti tega 1x8 mini cevnega cepilnika
G.657A1 Bend{2}}neobčutljiva vlakna za zaprte namestitve
Uporaba vhodnih in izhodnih vlakenEnomodovna vlakna razreda G.657A1, ki prenaša radije upogibov do 10 mm brez znatne degradacije signala. To je pomembno pri utesnjenih spojnih pladnjih, majhnih vozliščih za distribucijo vlaken in stenskih-ohišjih, kjer je tesno napeljavo kablov neizogibno. Standardno vlakno G.652D bi v teh istih pogojih povzročilo makro{5}}izgube zaradi upogiba.
Kompakten paket z mini cevmi ustreza standardnim spojnim zapiralom
S samo 4 × 40 × 50 mm se ta mini cevni razdelilnik enostavno integrira v terminale za distribucijo vlaken, zunanja ohišja za spajanje in enote optičnega omrežja. Majhna tlorisna površina pušča prostor za upravljanje vlaken in spojne pladnje znotraj-ohišij z omejenim prostorom, zaradi česar je primeren tako za nove instalacije kot za nadgradnjo zmogljivosti obstoječe infrastrukture.
Široka delovna pasovna širina podpira PON in CATV prekrivanje
Delovanje celotnega pasu od O- do L-pasu (1260–1650 nm) pomeni, da ta razdelilnik hkrati obravnava valovne dolžine GPON navzdol (1490 nm), navzgor (1310 nm) in RF video prekrivanje (1550 nm). Omrežni operaterji, ki uvajajo storitve triple{8}}play prek ene same optične elektrarne, lahko uporabljajo en model razdelilnika v vseh distribucijskih ravneh brez pomislekov glede zmogljivosti,-povezanih z valovno dolžino.
Scenariji uporabe za razdelilnike PLC z golimi vlakni 1x8
Distribucijske točke FTTH, ki zahtevajo mešane vrste priključkov
Projekti z optičnimi-{1}}-domovi, ki obsegajo več vrst stavb ali prodajalci opreme, pogosto naletijo na mešane zahteve glede konektorjev. Stanovanjski blok lahko uporablja SC/APC kapljice, medtem ko sosednji poslovni najemnik določa LC/UPC. Razdelilniki golih vlaken terenskim tehnikom omogočajo zaključek vsakega izhoda glede na specifično opremo končne točke, s čimer odpravijo nered adapterja in zmanjšajo priključne točke.
Zunanja zapirala za spoje in vozlišča za distribucijo vlaken
Spojni-zapirala, nameščena na steber ali-podstavek, običajno vsebujejo razdelilnike, ki napajajo več kupcev. Ko se ti priključki končajo na ONT-jih različnih proizvajalcev z različnimi slogi vrat, razdelilnik golih vlaken zagotavlja prilagodljivost, da se vsak izhod ujema z njegovim ciljem, ne da bi morali nositi popis vnaprej-končanih različic.
Optimizacija zalog izvajalca in integratorja
Sistemski integratorji, ki se potegujejo za projekte z nedefiniranimi specifikacijami konektorja, lahko ponudijo cepilnike golih optičnih vlaken in pozneje dokončajo podrobnosti zaključkov. Ta pristop preprečuje napake pri naročanju, skrajša dobavni čas za-specifične enote konektorjev in omogoča, da isti inventar zadovolji več zahtev strank.
CATV RF prekrivna omrežja z ne-standardnimi priključki
Operaterji kabelske televizije, ki razširjajo omrežja HFC s prekrivnimi vlakni, lahko uporabljajo priključke FC/APC na opremi glavne enote, medtem ko uvajajo SC/APC na lokacijah priključkov. Razdelilniki z golimi vlakni podpirajo oba standarda priključkov iz enega samega nabora razdelilnikov, kar poenostavlja nabavo na velikih geografskih območjih storitev.
Laboratorijska in preskusna okolja, ki zahtevajo pogosto vnovično konfiguracijo
Laboratoriji za raziskave in razvoj ter mize za preskušanje vlaken morajo med poskusi pogosto znova konfigurirati vrste konektorjev. Razdelilniki golih vlaken tehnikom omogočajo spajanje začasnih konektorjev, preizkušanje različnih zaključnih metod ali integracijo s preskusnimi napeljavami po meri, ne da bi se trajno zavezali enemu standardu konektorja.
Možnosti naročanja za razdelilnike PLC z golimi vlakni 1x8
Evolux Fiber dobavlja razdelilnike PLC z golimi vlakni v več konfiguracijah, ki ustrezajo posebnim zahtevam projekta:
- Razmerja razdelitve:Na voljo so konfiguracije 1×2, 1×4, 1×8, 1×16, 1×32, 1×64 in 2×N
- Premer vlaken:250 μm golih vlaken, 900 μm tesen medpomnilnik, 2,0 mm ali 3,0 mm plašč
- Dolžina vlaken:Standardno 1,5 m; dolžine po meri od 0,5 m do 3,0 m na zahtevo
- Možnosti paketa:Mini cev, jeklena cev, škatla iz ABS-a, kaseta LGX ali stojalo-za montažo
- Vhodna vlakna:Lahko se dobavi z ali brez vhodnega priključka (SC/LC/FC)
Za projekte, ki zahtevajo vnaprej-končane izhode, si oglejte naš 1x8 SC/UPC Pre-povezan PLC razdelilnik za uvedbo plug-and-play.
pogosta vprašanja
V: Kaj pomeni "brez priključka" ali "WOC" za razdelilnike PLC?
O: »Brez konektorja« pomeni, da so izhodna vlakna ostala nezaključena-goli 900 μm ali 250 μm konci vlaken namesto tovarniško-vgrajenih konektorjev. To tehnikom omogočafuzijski spojali mehansko zaključite katero koli vrsto konektorja (SC, LC, FC, ST) bodisi v UPC ali APC poliranju med namestitvijo na terenu.
V: Kakšno opremo potrebujem za zaključek razdelilnika golih vlaken?
O: Za spajanje s fuzijo potrebujete fuzijski spajalnik, cepilnik vlaken, spojne tulke in navoje z želeno vrsto priključka. Mehansko spajanje uporablja pred-polirane mehanske spojne spojke in cepilo. Organizacije brez opreme za spajanje bi morale namesto tega razmisliti o naših vnaprej-razdelilnikih s priključki.
V: Ali lahko zmešam različne vrste konektorjev na istem cepilniku golih vlaken 1x8?
O: Da. Vsako od osmih izhodnih vlaken je mogoče neodvisno zaključiti z različnimi vrstami priključkov. Na primer, štiri vrata s SC/APC za odvode FTTH in štiri vrata z LC/UPC za povezave s povezovalno ploščo-vse iz iste razdelilne enote.
V: Jevstavljena izgubavišje po zaključku polja v primerjavi s tovarniško konektorizacijo?
O: Pravilno izvedeni fuzijski spoji dodajo približno 0,02–0,05 dB na točko spoja, kar je zanemarljivo. Mehanski spoji običajno dodajo 0,1–0,3 dB. Tovarniško vnaprej-razdelilniki s priključki imajo lahko nekoliko manjšo skupno izgubo, vendar je razlika redko pomembna za tipične proračune povezave PON.
V: Kakšno dolžino vlaken naj naročim za uporabo na terenu?
O: Naročite dovolj dolžine, da dosežete od mesta namestitve razdelilnika do vašega pladnja za spajanje ali patch panela, plus dodatnih 30–50 cm za poskuse odstranjevanja, cepljenja in spajanja. Standardna dolžina 1,5 m je primerna za večino aplikacij-vgradnje v ohišje; zahtevajte daljša vlakna za večje razdelilne omare.
V: Ali golo vlakno uporablja kakšen poseben premaz, ki vpliva na spajanje?
O: Ne. 900 μm tesno pufersko vlakno uporablja standardni akrilatni premaz, ki je združljiv z vsemi običajnimi orodji za odstranjevanje in cepljenje. Poleg običajnih postopkov fuzijskega spajanja ni potrebna nobena posebna priprava.
V: Ali lahko naročim vhodno stran s priključkom in golimi izhodi?
O: Da. Dobavimo lahko razdelilnike s pred-konektorskim vhodom (SC/APC, SC/UPC, LC ali FC), medtem ko pustimo vse izhode gole za zaključek polja. Ob naročilu navedite zahteve glede vhodnega priključka.
V: Kakšen je najmanjši radij upogiba za izhodna vlakna med namestitvijo?
O: Vlakna G.657A1 podpirajo radij upogiba 10 mm pri trajni obremenitvi. Med namestitvijo ohranite polmer vsaj 15 mm, da zagotovite dolgoročno-zanesljivost. Pri napeljavi skozi spojne pladnje se izogibajte zvijanju vlakna.
