Tehnične specifikacije – LC v FC OM3 Duplex Fiber Patch kabel
| Parameter | Specifikacija | Parameter | Specifikacija |
|---|---|---|---|
| Vrsta priključka | LC UPC v FC UPC | Vrsta vlaken | OM3 Multimode 50/125μm |
| Razred vlaken | Lasersko-optimizirano 50 μm | Valovna dolžina | 850nm / 1300nm |
| Vstavljena izguba | Manj ali enako 0,3 dB (tipično 0,2 dB) | Povratna izguba | Večji ali enak 20 dB |
| Število vlaken | Duplex (2 vlakni) | Premer kabla | 2,0 mm tesno-zaščiten |
| Kabelski plašč | LSZH (malo dima brez halogena) | Barva jakne | Aqua (standard OM3) |
| Maks. Hitrost prenosa podatkov | 10 Gbps @ 300 m | Material obročka | Precizna cirkonijeva keramika |
| Min. Polmer upogiba | 30 mm (naložen) / 15 mm (neobremenjen) | Natezna trdnost | Večji ali enak 100N |
| Delovna temp. | -20 stopinj do +70 stopinj | Temp. shranjevanja | -40 stopinj do +80 stopinj |
| Razpoložljive dolžine | 1m, 2m, 3m, 5m, 10m, po meri | Skladnost | RoHS, CE, ISO 11801 |

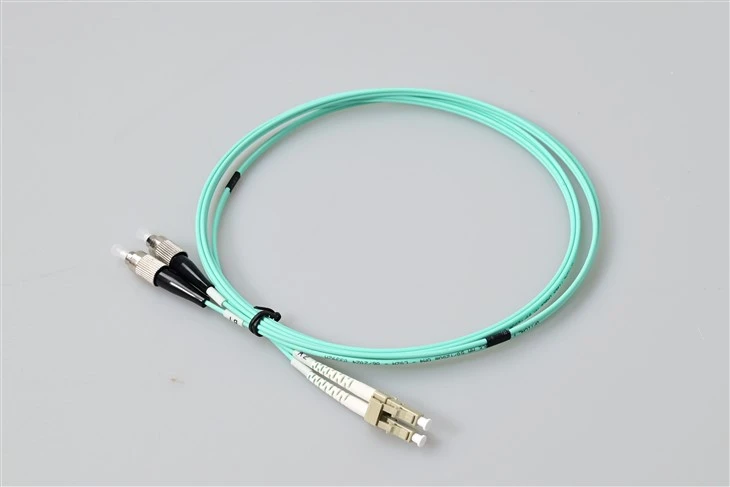

Kaj je LC v FC OM3 multimode duplex patch kabel?
TheLC v FC OM3 multimode duplex patch kabelje hibridni optični mostiček, zasnovan posebej za medsebojno povezovanje naprav z različnimi vmesniki priključkov. S priključkom LC UPC na enem koncu in priključkom FC UPC na drugem ta kabel omogoča brezhibno komunikacijo med sodobno omrežno opremo z vrati LC in podedovanimi sistemi, opremljenimi z vmesniki FC.
Za razliko od standardnih povezovalnih kablov LC-LC ali FC-FC, ki povezujejo enake konektorje, ima ta hibridni kabel LC-FC ključno vlogo v okoljih mešane optične infrastrukture. Podatkovni centri in telekomunikacijske zmogljivosti pogosto uporabljajo opremo različnih generacij-novejša stikala in oddajniki-sprejemniki običajno uporabljajo kompaktne priključke LC za večjo gostoto vrat, medtem ko se starejši preskusni instrumenti, sistemi DWDM in telekomunikacijska oprema-razreda operaterja še vedno lahko zanašajo na robustne navojne priključke FC.
Zakaj izbrati ta hibridni mostiček za večmodna vlakna LC-FC?
Laser OM3-je optimiziral jedro iz vlaken 50/125 μmpodpira 10-gigabitni ethernetni prenos do 300 metrov pri valovni dolžini 850 nm, zaradi česar je primeren za hrbtenične povezave-zgradb in kratko{4}}povezave podatkovnih centrov. Plašč LSZH v-vodni barvi izpolnjuje požarnovarnostne zahteve za namestitev v zaprtih prostorih, saj v primeru požara sprošča minimalno količino dima in brez strupenih halogenskih plinov,-ki so bistveni za zaprte strežniške sobe in kabelske police.
Vsak kabel je pred odpremo podvržen 100-odstotnemu optičnemu testiranju. Natančno-polirane cirkonijeve keramične nastavke na obeh koncih LC in FC zagotavljajo doslednovstavljena izgubapod 0,3 dB, kar zagotavlja zanesljivo celovitost signala v vašem optičnem omrežju.
Konektor LC v primerjavi s priključkom FC: Razumevanje razlike v vmesniku
TheLC (Lucent Connector) uporablja kompaktno 1,25-mm objemko z zaskočnim mehanizmom s pritiskom-vleko, kar omogoča visoko{0}}umestitev z{1}}dvakrat večjim številom vrat v primerjavi s priključki SC v istem prostoru plošče. Postal je prevladujoč vmesnik zaOddajniki/sprejemniki SFP/SFP+in sodobna omrežna stikala.
TheFC (Ferrule Connector) ima 2,5 mm obroček z navojnim vijakom-na spojki. Čeprav so priključki FC manj pogosti v novih inštalacijah, ostajajo prevladujoči v natančni merilni opremi, optičnih testnih instrumentih in starejši telekomunikacijski infrastrukturi zaradi njihove varne mehanske povezave in odpornosti na vibracije.
Ta povezovalni kabel LC na FC odpravlja potrebo po dodatnih adapterjih ali pretvorbenih modulih pri povezovanju teh dveh vrst vmesnikov, poenostavi upravljanje kablov in zmanjša potencialne točke napak v vašem omrežju.
Aplikacije – kjer LC v FC OM3 Duplex kabli Excel
Ta dvojni hibridni spojni kabel LC UPC na FC UPC OM3 je namen-zgrajen za eno nalogo, ki je večina standardnih LC-LC mostičkov ne more dobro opraviti: povezovanje sodobnih LC-zaključenih stikal, sprejemnikov in povezovalnih plošč na podedovano FC-zaključno testno opremo, opremo za oddajanje in omarice ODF pred-2010 -, medtem ko preživi ozke 90-stopinjske zavoje, ki jih zahtevajo strukturirani kabli. Kombinacija zaključka mešanega-konektorja in G657A1 neobčutljivega vlakna je tisto, kar ločuje ta mostiček od običajnega priključnega kabla LC-FC.
Podedovana FC oprema → Moderna nadgradnja omrežja LC
V starejših centralnih pisarnah telekomunikacij in nadzornih-sobah glavnega oddajanja so obstoječe optične vhodne plošče še vedno zaključene na pregradah FC. Kabel LC-FC OM3, neobčutljiv na upogibanje, vam omogoča, da novo{4}}zgrajeno stikalo LC SFP+ usmerite neposredno v stari FC ODF brez ponovne-zaključitve dohodnega terenskega kabla -, s čimer ohranite kapitalske stroške in se izognete prekinitvi storitve.
Skakalci Test & Measurement Lab
OTDR-ji, optični viri svetlobe in merilniki moči referenčnega-razreda proizvajalcev EXFO, JDSU, Yokogawa in Anritsu so najpogosteje dobavljeni s pregradami FC/PC, medtem ko preizkušana naprava uporablja LC. Dvojni mostiček 50/125 OM3 LC-FC je standardni laboratorijski adapterski kabel, ki se uporablja za premostitev teh dveh vmesnikov med certificiranjem večmodne povezave 10G.
Usmerjanje s tesnim-radijem v kabelskih nosilcih in vogalih
Vlakno G657A1 ohranja izgubo makrobencina pod 0,1 dB pri polmeru 10 mm, v primerjavi s približno 1–2 dB pri starejšem vlaknu G652D pri istem upogibu. To je pomembno pri strukturiranih kablih: povezovalni vod G657A1 LC-FC OM3 2.0mm je mogoče napeljati znotraj vodoravnih upravljalnikov 1U, okoli vogalnih stebrov in skozi kabelske nosilce z režami brez kazni na-upogib, ki bi prekinila proračun marže 10G.
Notranja večmodna hrbtenica 10G s požarno-varnostjo
Jakne LSZH pri gorenju skoraj ne oddajajo halogeniranega dima, zato so okoli njih napisani standardi IEC 60332-1, EN 50575 Cca in IEC 60754. Ognjevarni-kabel LSZH LC do FC OM3 je pravilna specifikacija za bolnišnice, podzemne postaje podzemne železnice, podatkovne centre in pisarniške-visoke stolpnice, kjer veljajo omejitve toksičnosti dima.
Glavne enote CATV in oddajanje
Starejši sprejemniki glavne enote CATV in SDI{0}}over-podaljški vlaken imajo privijačene-na FC konektorje, ker navojna spojka preživi vibracije bolje kot push{3}}pull LC. Večmodni povezovalni kabel LC-FC 10G prenaša signal iz sodobnega agregatorja vlaken z zaključkom LC-v ta na vibracije-občutljiva stara vrata FC.
FTTX centralna pisarna križišča povezav
ODF-ji-razreda operaterja pogosto izpostavljajo FC/PC na strani linije in LC na strani opreme. Podedovan-FC-kabel za-LC pretvorbo z jedrom G657A1 je privzeto sredstvo za navzkrižno-povezovanje, kupljeno na veliko za vsako novo združevalno polje PON.
Množična naročila dobaviteljev za izdelovalce plošč in integratorje
Sistemski integratorji, ki izdelujejo pred-žične povezovalne plošče, določajo proizvajalca dupleksnega kabla LC do FC OM3 glede na zmogljivost-polmera upogiba in certifikate LSZH - ne samo po ceni na enoto. MOQ za množično naročilo je 100 kosov na dolžino-SKU, s podprto konsolidacijo mešane-dolžine na isti naročilnici.
Pogosto zastavljena vprašanja – LC v FC OM3 Fiber Patch kabel
V1: Zakaj izbrati hibridni povezovalni kabel LC-to-FC OM3 namesto dveh ločenih mostičkov LC-LC in FC-FC?
O: Hibridni mostiček odstrani en soparjen-par z optične poti, s čimer prihrani približno 0,3 dB vnesene izgube in eno morebitno točko-vdora umazanije. Pri ozkem proračunu za večmodovno povezavo 10G je to pomembno -, zato je hibridni kabel LC UPC v FC UPC OM3 prednost pred -verigo z dvema mostičkoma in adapterjem LC-FC.
V2: Kaj dejansko naredi vlakno, neobčutljivo na upogib G657A1, pri radiju upogiba 10 mm?
O: Standardna vlakna G652D izgubijo približno 1–2 dB na obrat, ko so upognjena na 10 mm. Vlakno G657A1 zadrži to izgubo pod 0,1 dB. V praktičnem smislu je mogoče povezovalni vodnik G657A1 LC-FC OM3 2.0mm napeljati okoli kotnega droga ali znotraj kabla brez merljive degradacije signala -, česar starejša konstrukcija vlaken ne zmore.
V3: Ali je plašč LSZH 2,0 mm ocenjen za plenumske ali dvižne instalacije?
O: LSZH je evropska in mednarodna nizka-dimnost-nič-halogenska ocena (IEC 60332-1 / EN 50575 Cca). Sprejema se za splošne poteke v zaprtih prostorih, dvižnih vodah in kabelskih-poldih, vendar NI enakovredna severno-ameriški plenumski oceni OFNP. Če vaš projekt izrecno zahteva OFNP pod NEC, zahtevajte OFNP-različico s plaščem tega dvojnega mostička LC-FC OM3.
V4: Ali bo ta priključni kabel LC UPC na FC UPC OM3 podpiral 10G Ethernet pri polnem večnačinskem dosegu 300 m?
O: Da. OM3 50/125 laser-optimizirano vlakno je ocenjeno za 10GBASE-SR do 300 m. Ker vstavljena izguba manj kot ali enaka 0,3 dB na tem večmodnem kablu LC-FC 10G pušča dovolj rezerve na konektorskem paru, je dosegljiv polni doseg 300 m - pod pogojem, da je povezava navzdol tudi OM3 ali boljša.
V5: Zakaj določiti OM3 namesto OM1 ali OM2 za novo gradnjo z več načini?
A: OM1 (62,5/125) doseže največjo razdaljo 33 m za 10GBASE-SR; OM2 (50/125) doseže le 82 m pri 10G. OM3 to razširi na 300 m. Za vsako novo namestitev, ki podpira 10G-je 50/125 OM3 LC-FC dvostranski mostiček minimalna specifikacija, ki -preverja povezavo v prihodnosti. Če se lahko vaš projekt pozneje poveča na 40G ali 100G, si oglejte našepodrobna primerjava zmogljivosti večmodnega vlakna OM3 in OM4da ugotovite, ali se nadgradnja na OM4 ob namestitvi splača.
V6: Ali je UPC poliranje na tem kablu mogoče zamenjati z APC pri množičnem naročilu?
O: UPC proti APC je tovarni-polirana izbira in je ni mogoče pretvoriti na terenu. Pri množičnih naročilih izdelujemo različice LC APC/FC APC kot ločene SKU-je -, vendar upoštevajte, da so končne-ploskve APC zeleno-zagonsko kodirane in se običajno uporabljajo v enomodnem PON/FTTH, ne večmodnem OM3. Za 10G multimode povezave je LC UPC do FC UPC pravilna povezava poliranja. Za popolno razčlenitev tega, kako se geometrije končne-ploskve PC, UPC in APC razlikujejo glede zmogljivosti povratne izgube, glejte naševodnik za lakiranje optičnega konektorja, ki zajema specifikacije PC proti UPC proti APC.
V7: Kakšna je skupna MOQ in tipični dobavni rok za naročilo dobavitelja LC-FC OM3 duplex?
O: MOQ je 100 kosov na dolžino-SKU za konfiguracije na zalogi. Dobavni rok je 3–5 delovnih dni za standardne vodne sklope LSZH 2,0 mm in 7–12 delovnih dni za veleprodajne serije povezovalnih kablov LC v FC OM3 po meri-jajd ali-dolžine po meri. Posode po 5,000+ kosov so navedene na projekt.
V8: Kako je treba pred vstavljanjem očistiti končne-strane LC UPC in FC UPC?
O: Pred vsakim parjenjem na obeh koncih uporabite čistilo-za vlakna. Za inšpekcijo na terenu 200×/400× video fiber daljnogled preverja končno-stran glede na IEC 61300-3-35 kriterijev uspešnosti/neuspeha. Zaščita-za prah neobčutljivega kabla LC-FC OM3 med uporabami je obvezna – umazanija je največji vzrok okvare roba povezave na hibridnem sklopu.
V9: Ali ima cirkonijev obroč razreda A poročilo o tovarniškem preskusu?
O: Da. Vsaka enota je 100-odstotno interferometer-izmerjen za odmik vrha, radij ukrivljenosti in spodrezovanje vlaken ter vstavljeno{3}}izgubo/povratno-izgubo, testirano pri 1310 nm in 1550 nm. Posamezna serijsko-oštevilčena poročila o preskusih so na voljo pri veleprodajnih dvostranskih množičnih naročilih LC-FC OM3 brez dodatnih stroškov.
V10: Ali je mogoče dolžino kabla prilagoditi za določen projekt?
O: Dolžine po meri od 0,5 m do 300 m so izdelane po naročilu. Za naročila v velikem obsegu, ki mešajo dolžine (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) na isti naročilnici, lahko dobavitelj dupleksnega priključnega kabla LC UPC na FC UPC OM3 združi vse reze v eno pošiljko, da zmanjša tovor.
V11: Ali je ta kabel primeren za neposredno-zakopano uporabo na prostem?
O: Ne. 2,0 mm LSZH tesna-odbojna konstrukcija je zasnovana za uporabo v zaprtih prostorih/-gradbah. Za zunanje-pogrebne napeljave potrebujete oklepni ali z gelom-napolnjen zunanji kabel, ki je zaključen na ODF, ta notranji mostiček pa je priključen na stran ODF.
V12: Katere omejitve delovnega okolja moram upoštevati?
O: Delovna temperatura je od −20 stopinj do +70 stopinj, shranjevanje od −40 stopinj do +80 stopinj. To zajema notranji podatkovni-center, telekomunikacijsko-sobo in klimatizirana oddajna okolja. Za hladnejša neogrevana zunanja zatočišča določite industrijsko-temperaturno različico namesto tega priključnega kabla LC-FC OM3 LSZH.
