MTP MPO Fiber Patch kabli MM OM3

O: Odlično vprašanje – to se pojavlja ves čas! MPO (Multi{0}}fiber Push On) je generični industrijski standard za multi-fiber konektorje, medtem ko je MTP® visoko-zmogljiva blagovna znamka, ki jo proizvaja US Conec. Pomislite na to takole: vsi priključki MTP so združljivi z MPO-, vendar vsi priključki MPO nimajo izboljšanih funkcij MTP. Različica MTP ponuja strožje tolerance, odstranljiva ohišja za lažjo ponovno zaklepanje in boljšo splošno optično zmogljivost. Popolnoma sta zamenljiva in se bosta povezala drug z drugim, a ko ju pomešate, bo splošna učinkovitost povezave omejena s konektorjem nižje-kakovosti. Za ključne-aplikacije podatkovnih centrov priporočamo MTP za najboljše rezultate.

O: Pri polarnosti gre za to, da se vaš oddajnik (Tx) poveže s sprejemnikom (Rx) na drugem koncu – če se zmotite, boste imeli nič signala. Tukaj je hitra razčlenitev: tip A je "naravnost-skozi" s ključem-navzgor na enem koncu in ključem-dol na drugem. Tip B je "obrnjen" z obema koncema, ključ-navzgor, obračanjem položajev vlaken 1-na-12 in 12-na-1. Tip C je "obrnjeni pari", kjer sosednji pari zamenjajo položaje. Za večino uvedb vzporedne optike 40G/100G v podatkovnih centrih vidimo, da se tip B najpogosteje uporablja, ker vam omogoča uporabo istih standardnih dupleksnih priključnih kablov A-B na obeh koncih – enostavnejše upravljanje zalog. Če niste prepričani, nam pošljite svoj omrežni diagram in pomagali vam bomo ugotoviti pravo konfiguracijo polarnosti.

O: Z večmodnim vlaknom OM3, ki poganja optiko 40GBASE-SR4 ali 100GBASE-SR4, gledate na največ 100 metrov. Za 10GBASE-SR lahko OM3 doseže do 300 metrov. Zdaj, če potrebujete malo več dosega – recimo 150 metrov za 40G/100G – bi želeli preiti na vlakna OM4, ki imajo večjo pasovno širino (4700 MHz·km proti 2000 MHz·km za OM3). Večina aplikacij podatkovnih centrov se udobno prilega dosegu OM3, saj so razdalje med-omarami-običajno precej manjše od 100 metrov. Bistvo: za stroškovno{27}}občutljive projekte s krajšimi serijami je OM3 popolnoma zmogljiv in vam prihrani denar.

O: To je kritično – narobe določite spol in poškodovali boste konektorje ali pa sploh ne boste imeli povezave. Moški konektorji MTP imajo zatiče za poravnavo; ženski konektorji imajo vodilne luknje, ki sprejmejo te nožice. Tukaj je zlato pravilo: samec se vedno pari s samico, nikoli isti--isti. Večina sprejemno-sprejemnih modulov (QSFP+, QSFP28) ima vgrajene-moške vmesnike z nožicami, zato mora biti vaš priključni kabel ženski. Pri povezovanju dveh ženskih glavnih kablov prek adapterske plošče adapter sam poskrbi za poravnavo nožic. Naše kable izdelujemo z natančnimi vodilnimi zatiči, ki zagotavljajo poravnavo sub{10}}mikronskih vlaken – tako dosežemo te nizke vrednosti vstavljenih izgub.

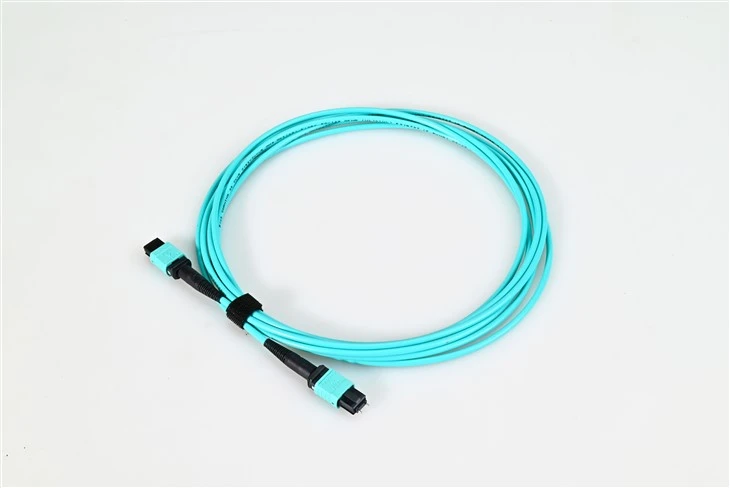

O: Aqua je standardna barvna koda TIA-598 za lasersko-optimizirana večmodna vlakna OM3 in OM4 – ni le okrasna! Ko delate v zgoščenem podatkovnem centru s stotinami kablov, vam vodni plašč takoj pove, da gre za večmodno vlakno 50/125 mikronov, zasnovano za oddajnike-sprejemnike VCSEL pri 850 nm. Ne boste ga pomotoma pomešali z rumenimi eno-kabli. Nekateri proizvajalci uporabljajo Erika Violet (nekoliko drugačen odtenek) posebej za OM4, da se razlikujejo od OM3, čeprav sta sprejemljivi tako aqua kot vijolična. Naši konektorski škornji so tudi barvno kodirani glede na število vlaken: sivi za 8 vlaken, črni za 12 vlaken in rdeči za 24 vlaken – zaradi česar sta namestitev in odpravljanje težav veliko hitrejša.

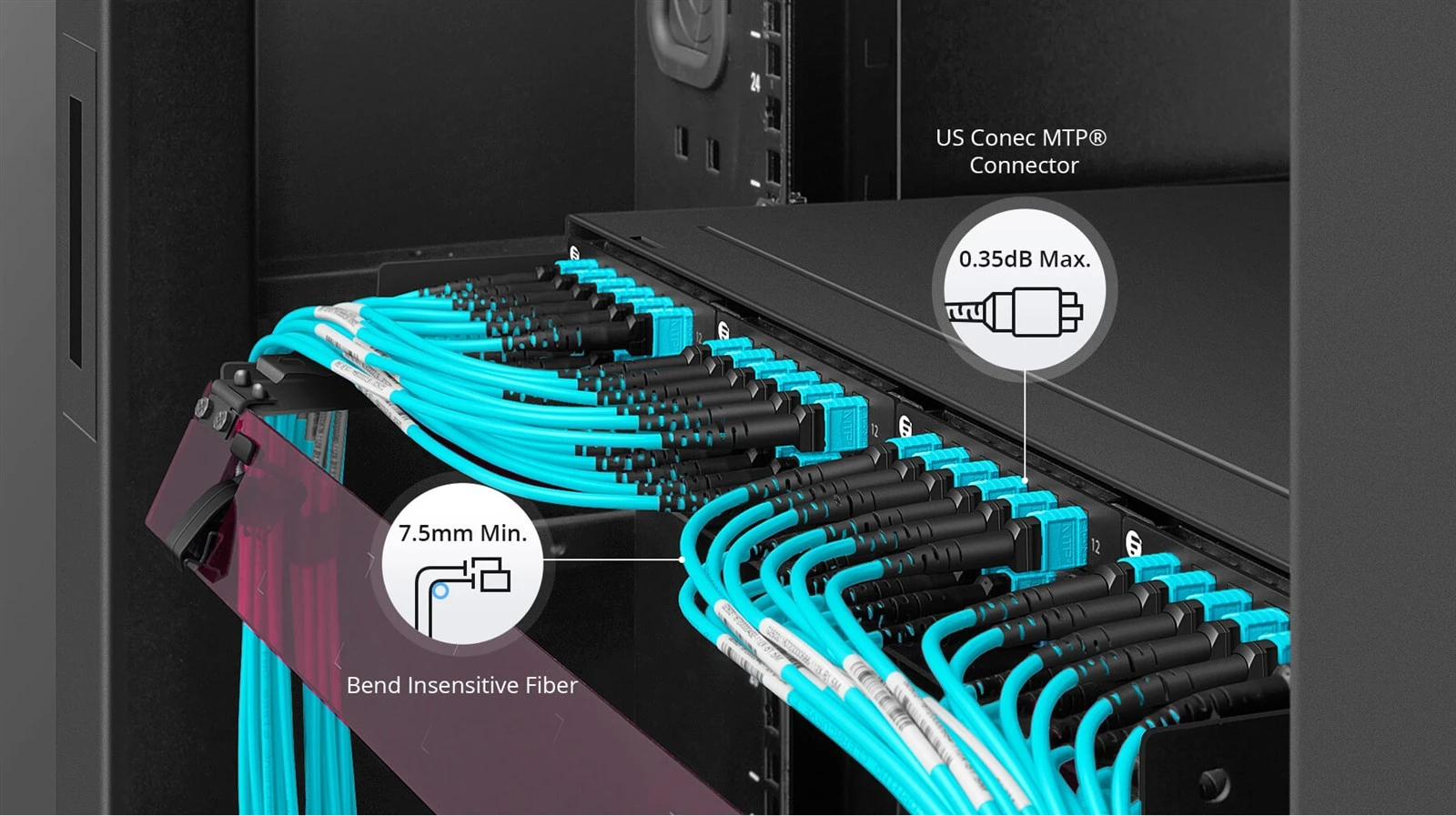

O: Naši povezovalni kabli MTP/MPO OM3 so določeni za manj kot ali enako 0,50 dB največje vstavljene izgube s standardnimi večmodnimi MT obroči, vendar ponujamo tudi različice z nizkimi -izgubami, ki dosegajo manj kot ali enako 0,30 dB običajno in manj kot ali enako 0,50 dB največ. Za zelo zahtevne aplikacije dosegajo naši kabli razreda elite/premium običajno okoli 0,15 dB. Vsak kabel, ki ga pošljemo, je posamezno testiran – uporabljamo 3D interferometrijo, da preverimo geometrijo obročev in kakovost-končne strani. Povratna izguba je večja ali enaka 20 dB za večmodne. Te specifikacije so pomembne, ko izračunavate svoj proračun za povezavo za povezave 40G ali 100G; vsaka desetinka dB šteje za več točk popravkov. Za vsako serijo zagotovimo poročila o preskusih, če potrebujete dokumentacijo za svojo evidenco.

O: Sploh ni pretirano – pravzaprav je to pametna naložba. Vlakna OM3 s priključki MTP/MPO podpirajo 10GBASE-SR do 300 metrov brez težav. Lepota je v tem, da gradite infrastrukturo, ki je pripravljena za 40G in 100G, ko jo morate nadgraditi – ponovna namestitev kablov ni potrebna. Številne naše stranke danes namestijo glavne kable OM3 MTP za 10G in pozneje preprosto zamenjajo sprejemnike, da preskočijo na višje hitrosti. 12-optični konektor MTP odlično deluje z 10G SFP+ skozi prelomne kasete (MTP do 6×LC duplex), kar vam daje prednosti gostote več-optičnih kablov tudi pri nižjih hitrostih. Vse je namenjeno vaši naložbi v prihodnost.

O: Prav imate, da čiščenje MTP zahteva posebna orodja – ne morete uporabiti samo standardnega čistilnika LC clicker. Priporočamo MTP-posebna čistila za kolute- ali čistila za kasete, zasnovana za več-vlaknene obročke. Čistilno gibanje mora potekati čez vseh 12 (ali 24) končnih-ploskev vlaken v enem prehodu. Pred vsakim spajanjem očistite oba priključka – že en sam delec prahu na enem vlaknu lahko povzroči izgubo 1dB+ in uniči vaš proračun za povezavo. Kadar priključek ni priključen, imejte te protiprašne pokrovčke nameščene. Za pregled boste potrebovali mikroskop s konico adapterja MTP. Vsakemu kablu priložimo pokrovčke proti prahu in verjemite mi, uporabite jih. Nekaj ​​sekund, porabljenih za čiščenje, prihrani ure kasnejšega odpravljanja težav.
