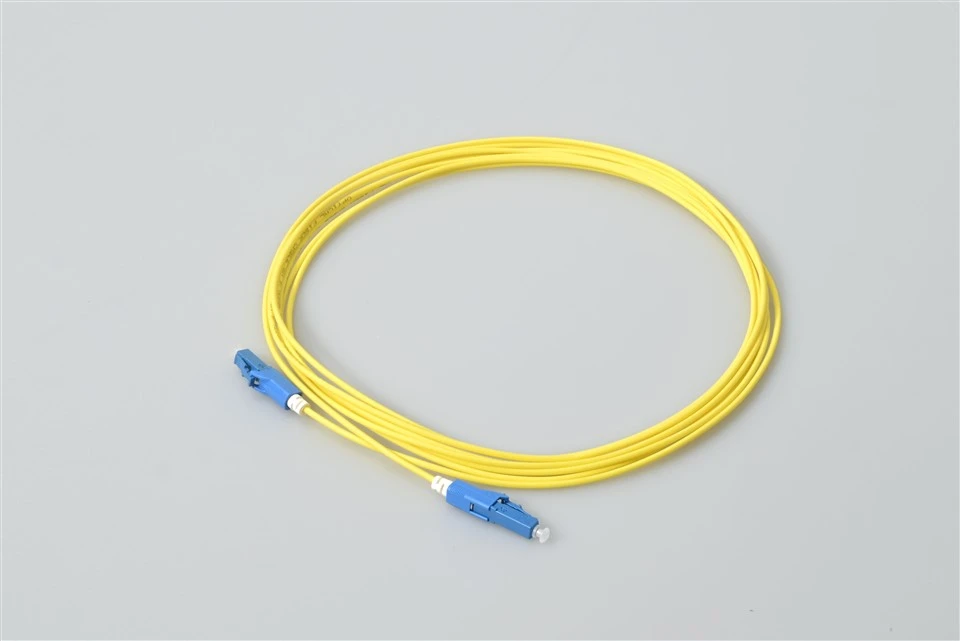

kaj je LC LC patch kabel?
LC-LC povezovalni kabel iz optičnih vlaken je majhen kompakten priključni kabel, ki se zelo pogosto uporablja v številnih aplikacijah. Te omrežne rešitve vključujejo telekomunikacijska omrežja, LAN-e, omrežja za obdelavo podatkov, zaključke naprav in prostorske distribucije. LC-LC patch kabli so zasnovani za zagotavljanje hitrih ethernetnih rešitev v gigabitnih aplikacijah in aplikacijah bankomatov z manjšo porabo prostora.
Specifikacija
| Parameter | Enota | FC, SC, LC/ povezovalni kabel iz oklepnih vlaken | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Vstavljena izguba (tipično) | dB | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,3 |
| Povratna izguba | dB | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 60 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 35 | Večje ali enako 55 | Večje ali enako 75 |
| Delovna valovna dolžina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Zamenljivost | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Vibracije | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Delovna temperatura | stopnja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladiščenja | stopnja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Premer kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Lastnosti

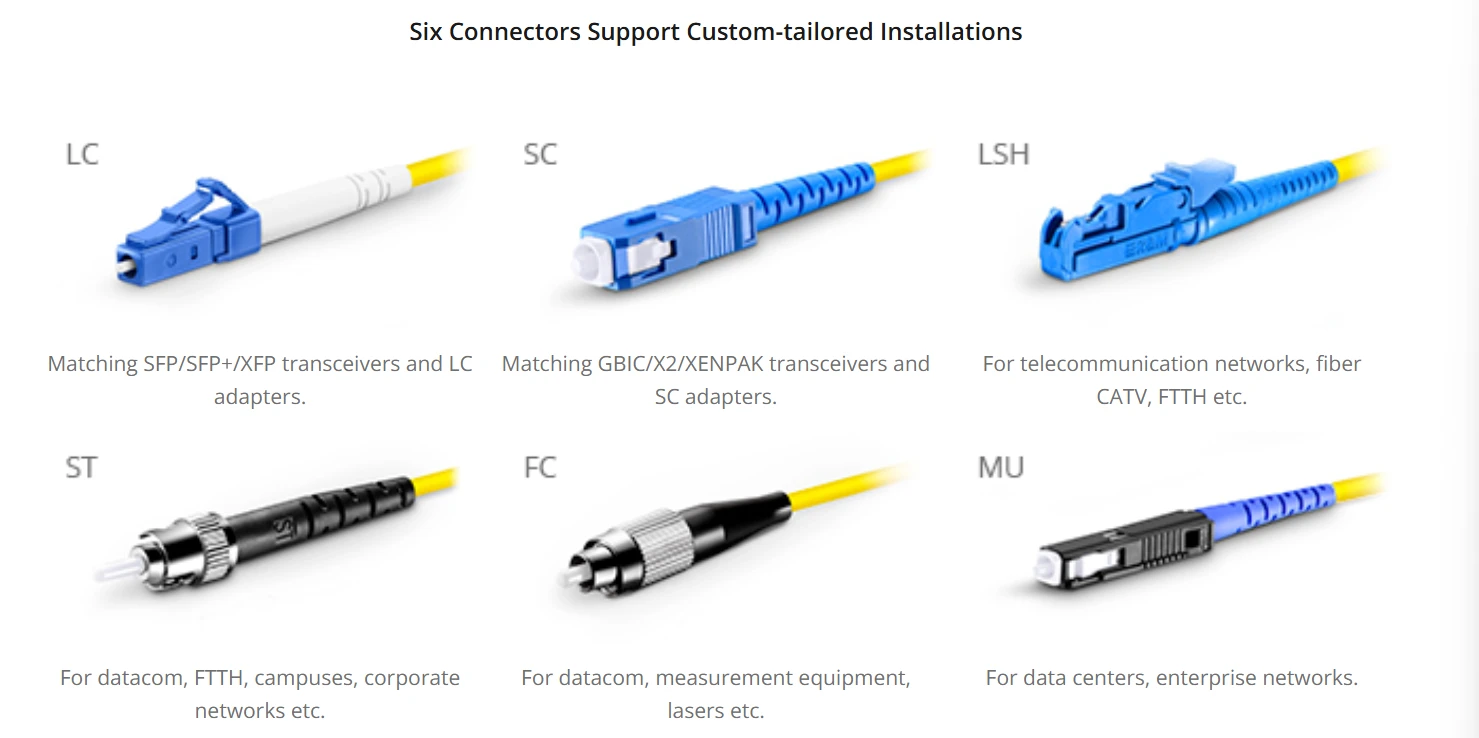

1.Six Connectors podpira-namestitve po meri

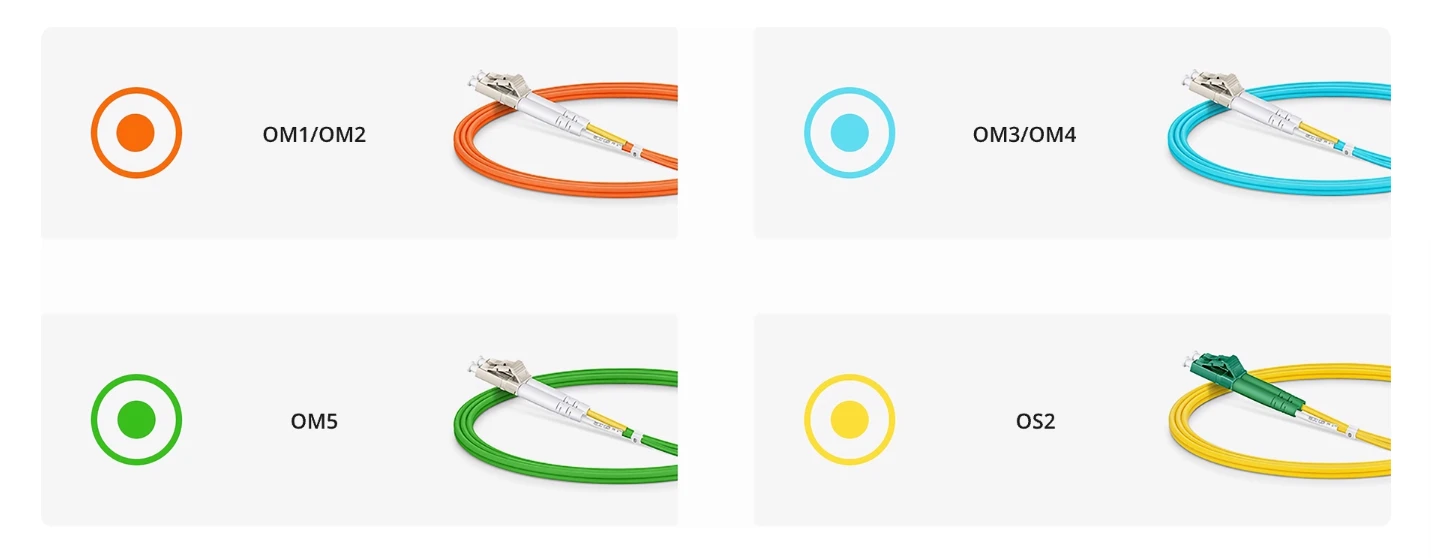

2.Barvno-kodiran kabelski plašč za preprosto prepoznavanje
3.Specifikacije OEM ODM LC APC / UPC optičnih vlaken z rumenim plaščem 0,9 mm LSZH:
Aplikacije
Podatkovni centri - Okolja SFP/SFP+
- 10G strežnik NIC preklopi na ToR
- FC povezave pomnilniškega polja
- Navzgornje povezave hrbtenice-listnega tkiva
- Zunaj{0}}{1}}omrežja za upravljanje
Centralni urad Telekoma - & FTTx
- Vrata za navzgornjo povezavo OLT
- Navzkrižne-povezave ODF
- Vhodno/izhodni zaključki razdelilnika
- Vmesniki DWDM mux/demux
Strukturirano kabliranje podjetja -
- Krpanje MDA (Main Distribution Area).
- Horizontalna distribucija na talna stikala
- Hrbtenica med IDF-ji
- Optični prenos varnostne kamere
pogosta vprašanja
V: Zakaj izbrati simpleks namesto dupleksnih LC kablov?
O: Simplex vam omogoča prilagodljivost usmerjanja, ki ji duplex ni kos. Vlakna TX in RX lahko napeljete po različnih poteh, zamenjate posamezna vlakna brez motečih parov in dosežete večjo učinkovito gostoto vrat v preobremenjenih panelih. Za opremo, ki temelji na SFP-, kjer sta TX in RX tako ali tako ločena vrata, je simpleks pogosto bolj praktična izbira.
V: Kakšna je razlika med LC UPC simplex in LC APC simplex?
O: Dve stvari: kot poliranja in povratna izguba.
LC UPC ima ravno/ukrivljeno čelno stran in večjo ali enako povratno izgubo 50 dB. Ohišje konektorja je modre barve. Uporabite ga za digitalne signale - Ethernet, Fibre Channel, splošni podatki.
LC APC ima končno ploskev pod kotom 8 stopinj in povratno izgubo, večjo ali enako 60 dB. Ohišje konektorja je zelene barve. Uporabite ga za analogne signale - CATV, RF prek vlaken, PON video prekrivanje.
Nikoli ne povežite UPC z APC - neujemanje kotov povzroči velike izgube in poškoduje oba priključka.
V: Ali lahko naročim LC UPC simplex z različnimi koti zagona?
O: Da. Nudimo:
-Ravni zagon (standard) - splošna uporaba
-45-stopinjski pod kotom - zmanjša obremenitev kabla v ozkih navpičnih poteh
-90-stopinjski kotni škorenj - vodoravni izhod iz povezovalnih plošč
-Kratek zagon - največja gostota v ploščah z visokim-port-številom
Najmanjše naročilo za ne-standardne škornje: 50 kosov
V: Ali nudite posamezna poročila o preskusih za kable simpleks?
O: Da. Dve možnosti:
Poročilo o seriji (brezplačno): testiranje vzorcev iz vaše proizvodne serije, zajema IL/RL/vizualni pregled.
Posamezno poročilo (na voljo na zahtevo): Vsak kabel dobi lasten certifikat s serijsko številko, dejansko izmerjenim IL in RL ter statusom uspešno/neuspešno. Priporočljivo za preskusne laboratorije in kakovost{1}}kritične namestitve.
V: Kakšen je najmanjši polmer upogiba za 2,0 mm enostavni kabel?
O: 15 mm brez napetosti, 30 mm pri vlečni obremenitvi. Za tesnejše namestitve ponujamo op-neobčutljiva vlakna (BIF) z minimalnim polmerom upogiba 7,5 mm - brez poslabšanja zmogljivosti tudi pri agresivnem upravljanju kablov.
