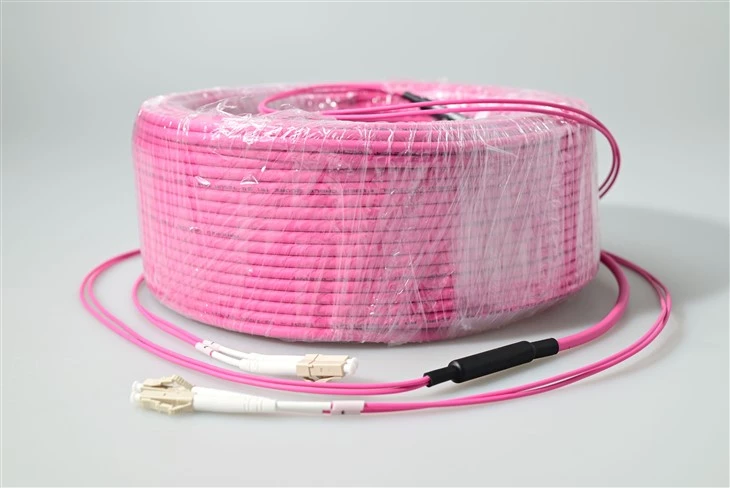

Kaj je LC LC patch kabel?
LC-LC povezovalni kabel iz optičnih vlakenje majhen kompakten patch kabel, ki se zelo priljubljeno uporablja v številnih aplikacijah. Te omrežne rešitve vključujejo telekomunikacijska omrežja, LAN-e, omrežja za obdelavo podatkov, zaključke naprav in prostorske distribucije. LC-LC patch kabli so zasnovani za zagotavljanje hitrih ethernetnih rešitev v gigabitnih aplikacijah in aplikacijah bankomatov z manjšo porabo prostora.
Specifikacija
| Parameter | Enota | FC, SC, LC/ povezovalni kabel iz oklepnih vlaken | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Vstavljena izguba (tipično) | dB | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,3 |
| Povratna izguba | dB | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 60 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 35 | Večje ali enako 55 | Večje ali enako 75 |
| Delovna valovna dolžina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Zamenljivost | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Vibracije | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Delovna temperatura | stopnja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladiščenja | stopnja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Premer kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Lastnosti
Ustreza naraščajočim zahtevam po rešitvah SFF
LC konektorji so izdelani s samo 1,25 mm premerom ferule, kar je velika prednost za gosto naseljeno omrežje z optičnimi vlakni. Priključek LC je izdelan v skladu s standardom IEC 61754-20 za povezave z visoko gostoto, kot so sprejemniki in sprejemniki SFP, XFP in SFP+. Za globlji vpogled v to, kako se to prevede v uvedbe v resničnem svetu, si oglejte naš vodnikrešitve konektorjev vlaken LC z visoko{0}}gostoto za okolja SFP+ in podatkovnih centrov.
Enomodalni ali večmodni LC-LC, ocenjen na dvižni ali plenumski kanal
Dobavljamo sklope kablov iz optičnih vlaken LC-LC senojni način (9/125 OS1, OS2), dupleks in več načinov (50/125 in 62,5/125)možnosti. Izberete lahko, ali je za uporabo dvižnega voda ali plenumske povezave ali če želite, da je popolnoma prilagojen, se lahko obrnete na nas, če želite izvedeti več o naši storitvi OEM/ODM za povezovalne kable LC-LC.
Enostaven in priročen izvlek
Priključki LC-LC, izdelani s priročno zaskočno konfiguracijo, so opremljeni z zaklepnimi mehanizmi, ki so podobni zadrževalnemu jezičku priključka RJ45. Sedaj je preprosto priključiti in odklopiti konektor iz naprave. Zaklepni jezički so brizgani-z izboljšano vzdržljivostjo pri upiranju vlekam, napetostim, zatikam in udarcem med nameščanjem kablov in vzdrževanjem.
Varen in preizkušen sklop vlaken z nizko vstavljeno izgubo
Naši povezovalni kabli so 100-odstotno optično pregledani in testirani, da zagotavljajo nizko vstavljeno izgubo, ki ne presega 0,02 dB.
Aplikacije
LC multimode duplex OM4 povezovalni kabel je zasnovan posebej za okolja, kjer so bolj kot razdalja pomembni gostota priključkov, pasovna širina-kratkega dosega in hitra-zamenjava popravkov. Ker je 1,25-milimetrski obroček SFF polovica premera standardnega obročka SC, se ta dvostranski optični mostiček LC OM4 prilega dvakrat več vrat v isti 1U prostora na plošči -, zato so naslednji scenariji njegovi glavni cilji uvajanja.
Regali za oddajnike in sprejemnike SFP+/QSFP+ z visoko{0}}gostoto
Reže neposredno v 10G SFP+, 25G SFP28 in 4×10G QSFP+ zlom-kletke. 1,25-milimetrski povezovalni kabel SFF LC ohranja razmik vrat--pri 6,25 mm, kar se ujema z mehanskim razmikom, ki ga določa IEC 61754-20 za kletke oddajnikov, ki jih je mogoče zlagati.
10G / 40G / 100G kratke-dosežne večmodne povezave
OM4 50/125 laser-optimizirana vlakna zagotavljajo 10GBASE-SR do 400 m, 40GBASE-SR4 do 150 m in 100GBASE-SR10 do 150 m. Zaradi tega je dupleksni optični kabel OM4 LC-LC privzeti mostiček kratkega-dosega za spine-listno tkanino v eni sami podatkovni dvorani. Če ocenjujete, ali bi za svoj projekt uvedli OM3 ali OM4, našVodnik za primerjavo večmodnih vlaken OM3 in OM4podrobno pokriva ključno razdaljo, pasovno širino in-cenovne kompromise.
Popravek-zamenjave v živo v panelih Live 24×7
Zaskočni zapah-v slogu RJ45-se sprosti z enim prstom - brez orodja, brez motenj sosednjih vrat. Terenski tehniki imajo raje ta povezovalni kabel LC duplex OM4 za proizvodne plošče, kjer naključni vlečenje sosednjih kablov povzroči servisne udarce.
Storage Area Omrežja (Fibre Channel 16G / 32G)
Direktorji SAN podjetij Brocade in Cisco uporabljajo duplex LC na vseh vratih. Večnačinski mostiček OM4 LC na LC podpira 16GFC do 125 m in 32GFC do 100 m -, ki pokriva najdaljši doseg med--vrstami v večini poslovnih omrežij SAN.
Dvižno in plenumsko strukturirano kabliranje (OFNR / OFNP)
Za kupce v velikem obsegu, ki izdelujejo dvižne jaške ali zračne{0}}plafonske strope, je dvostranski plenumski povezovalni kabel LC OM4 na voljo z ovoji z oceno OFNR ali OFNP, ki izpolnjujejo NFPA 262 in UL 910 požarne -varnostne zahteve -, ki so pogosto navedene v zveznih in zdravstvenih projektih ZDA.
Veleprodaja OEM/ODM za sistemske integratorje
Sprejemamo množična naročila OEM z natisnjenimi nalepkami po meri, barvno-kodiranimi škornji in ne-standardnimi prelomnimi dolžinami (do 0,5 m). Kupci veleprodajnih večmodnih dupleksnih mostičkov LC lahko kombinirajo mešane premere kablov 0,9/2,0/3,0 mm na isti naročilnici.
Širok{0}}temperaturni nizi industrijskih vlaken
Delovno okno −40 ~ 75 stopinj presega standardne komercialne specifikacije za 20 stopinj na spodnjem koncu, kar omogoča, da dupleksni povezovalni kabel 50/125 OM4 LC-LC preživi brezklimatizirane stikalne sobe, zunanja zavetja in telekomunikacijske omarice ob progi brez okvare termičnega cikla.
pogosta vprašanja
V1: V čem je 1,25 mm SFF nastavek boljši od 2,5 mm nastavka na SC kablu?
O: Manjša obročka prepolovi razmik med vrati, zato je IEC 61754-20 izbral 1,25 mm za LC. Plošča 1U, ki se prilega 24 dupleksnim vratom SC, se lahko prilega 48 dupleksnim vratom LC z uporabo tega povezovalnega kabla LC za večmodni dupleks OM4 - podvojitev gostote vrat brez povečanja odtisa omare.
V2: Ali bo ta mostiček iz vlaken LC na LC OM4 deloval pri 40G in 100G?
O: Da. OM4 laser-optimizirana vlakna 50/125 podpirajo 40GBASE-SR4 in 100GBASE-SR10 na kratko{11}}večmodnih povezavah. Za vzporedno optiko 40G/100G bi uporabili dva dupleksna mostička LC OM4 ali prešli na deblo MPO -, toda za združevanje med dvema dupleks-LC SFP+/QSFP+ break-izhodnima vratima je ta kabel prava izbira.
V3: Kaj natančno zagotavlja skladnost z IEC 61754-20?
O: IEC 61754-20 je mednarodni standard za dimenzije in parjenje za priključke vmesnika LC. Dvostranski mostiček IEC 61754-20 LC, proizveden tukaj, se zanesljivo ujema s katerim koli združljivim sprejemnikom ali adapterjem Cisco, Juniper, Arista, HPE, Finisar in drugih proizvajalcev – brez zaklepanja prodajalca.
V4: Ali lahko naročim ta povezovalni kabel OM4 LC v plenumski oceni OFNP za veleprodajni projekt?
O: Da. Kupci v velikem obsegu lahko na isti naročilnici določijo plašče OFNR (riser) ali OFNP (plenum). MOQ za prilagojene ocene jakne je običajno 100 kosov na dolžino-SKU; mešane dolžine od 0,5 m do 30 m pošiljajte skupaj.
V5: Kakšen je dobavni rok za množično naročilo dvostranskih optičnih kablov LC OM4?
O: Standardne konfiguracije (aqua LSZH, 2,0 mm, 0,5–10 m) odpremo v 3–5 delovnih dneh iz zaloge. Naročila OEM po meri z natisnjenimi nalepkami, barvno-kodiranimi škornji ali ne-standardnimi dolžinami običajno zahtevajo 7–12 delovnih dni. Velike ponudbe po 5,000+ kosov se kotirajo posamično.
V6: Ali je manjša ali enaka 0,2 dB nizka vstavljena izguba zagotovljena za vsako enoto?
O: Vsak priključni kabel LC duplex OM4 je 100-odstotno interferometrsko-pregledan in vstavljena-izguba preizkušena glede na referenčni-master. Tipični IL, izmerjen v-liniji, je manjši ali enak 0,2 dB pri 850 nm in manjši ali enak 0,15 dB pri 1300 nm. Posamezna poročila o preskusih so na voljo na zahtevo za oddajo kakovosti v velikem obsegu.
V7: Kateri premer kabla naj izberem - 0.9, 2,0 ali 3,0 mm?
O: Uporabite 3,0 mm za povezovalno ploščo za delovanje opreme, kjer je pomembna odpornost proti zmečkanju, 2,0 mm za gosta polja popravkov 1U in 0,9 mm tesno{4}}blažilnik za sklope ventilatorjev in notranje kasete. Vsi trije premeri so na voljo na isti družini 50/125 OM4 LC-LC duplex patch kablov.
V8: Ali je ta mostiček OM4 nazaj združljiv z oddajniki-sprejemniki OM3?
O: Da. Vlakno OM4 deluje pri višji pasovni širini kot OM3, vendar ima enako geometrijo jedra 50/125, zato večmodni dupleksni povezovalni kabel LC deluje na opremi OM3 brez modalnega neskladja. Doseg povezave bo urejal spodnji-stopenjski del v mešanem kanalu OM3/OM4.
V9: Kakšno delovno temperaturo lahko pričakujem v zunanji ulični omarici?
O: Območje delovanja je od −40 stopinj do +75 stopinj, s shranjevanjem od −45 stopinj do +85 stopinj. Zaradi tega je povezovalni kabel LC OM4 z visoko-gostoto za uvedbe SFP+ uporaben v nekondicioniranih omarah v večini evropskih, severnoameriških in srednje-vzhodnih podnebnih območij.
V10: Kakšna je zapah v slogu RJ45-v primerjavi s kabli push-pull uniboot?
O: Zaskočni-zapah je preprostejši, cenejši in splošno poznan tehnikom na terenu. Kabli Uniboot prihranijo približno 25 % pri preseku mostička-, vendar stanejo več na enoto. Za standardna patch polja 1U je dvostranski mostiček LC v slogu RJ45 glavna izbira; uniboot je ločena linija izdelkov.
V11: Ali ta dvostranski kabel LC-LC OM4 pošiljate pod svojo blagovno znamko ali OEM?
O: Oba. Neposredni kupci prejmejo etikete in embalažo blagovne znamke Evolux-. OEM / veleprodaja LC OM4 dvostranska naročila dobavitelja so poslana s kupčevim lastnim tiskom, dizajnom škatle in tovarniško dokumentacijo o potrdilu o poreklu.
V12: Kaj moram potrditi pred oddajo naročila?
O: Prosim potrditevrsta poliranja (UPC ali APC) - glejte naš vodnik za poliranje priključka PC v primerjavi z UPC in APCče niste prepričani, katera končna obdelava ustreza vaši povezavi, material plašča (LSZH / OFNR / OFNP / PVC), premer kabla (0,9 / 2,0 / 3,0 mm), dolžina, zahteve za -barvno kodiran zagon in ali so na vsakem sestavu potrebni natisnjeni označevalci dolžine ali nalepke s serijsko-številko.
