Kaj je patch kabel SC LC?
SC-LC povezovalni kabel iz optičnih vlaken je majhen kompakten priključni kabel, ki se zelo pogosto uporablja v številnih aplikacijah. Te omrežne rešitve vključujejo telekomunikacijska omrežja, LAN-e, omrežja za obdelavo podatkov, zaključke naprav in prostorske distribucije. Spojni kabli SC-LC so zasnovani za zagotavljanje hitrih ethernetnih rešitev v aplikacijah Gigabit in ATM z manjšo porabo prostora.
Specifikacija
| Parameter | Enota | FC, SC, LC/ povezovalni kabel iz oklepnih vlaken | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | UPC | APC | PC | PC | UPC | PC | PC | UPC | PC | PC | APC | ||
| Vstavljena izguba (tipično) | dB | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,3 | Manjše ali enako 0,3 |
| Povratna izguba | dB | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 60 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 30 | Večje ali enako 45 | Večje ali enako 50 | Večje ali enako 35 | Večje ali enako 55 | Večje ali enako 75 |
| Delovna valovna dolžina | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Zamenljivost | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Vibracije | dB | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | Manjše ali enako 0,2 | ||||||||
| Delovna temperatura | stopnja | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Temperatura skladiščenja | stopnja | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Premer kabla | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

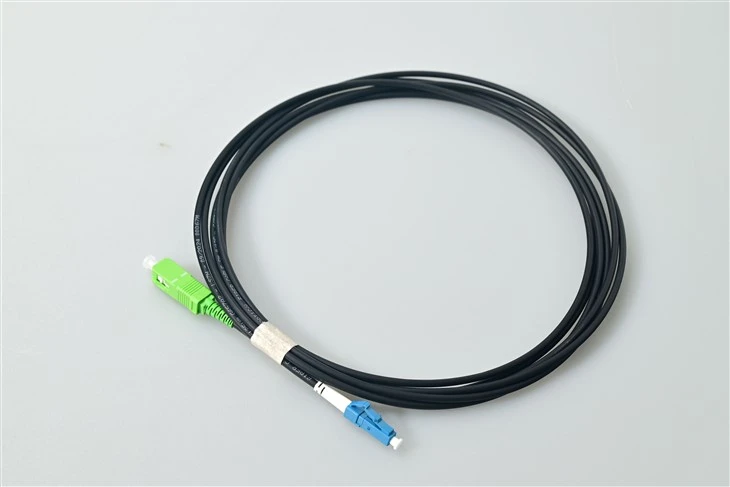

Patch kabel iz optičnih vlaken SC/APC na LC/UPC
APC{0}}to-UPC hibridna zasnova
SC/APC 8-stopinjsko poliranje zagotavlja večjo ali enako povratno izgubo 60 dB. LC/UPC dome polish zagotavlja večji ali enak 50 dB. En kabel povezuje obe vrsti vmesnika - zeleno telo označuje APC, modro označuje UPC.
Faktor majhne oblike, povezava LC z visoko-gostoto
LC 1,25 mm obroček je polovica velikosti SC 2,5 mm - podvoji gostoto vrat v sprejemnikih in sprejemnikih SFP/SFP+/QSFP. Zapah v slogu RJ-za hitro priključitev-in-potegnitev.

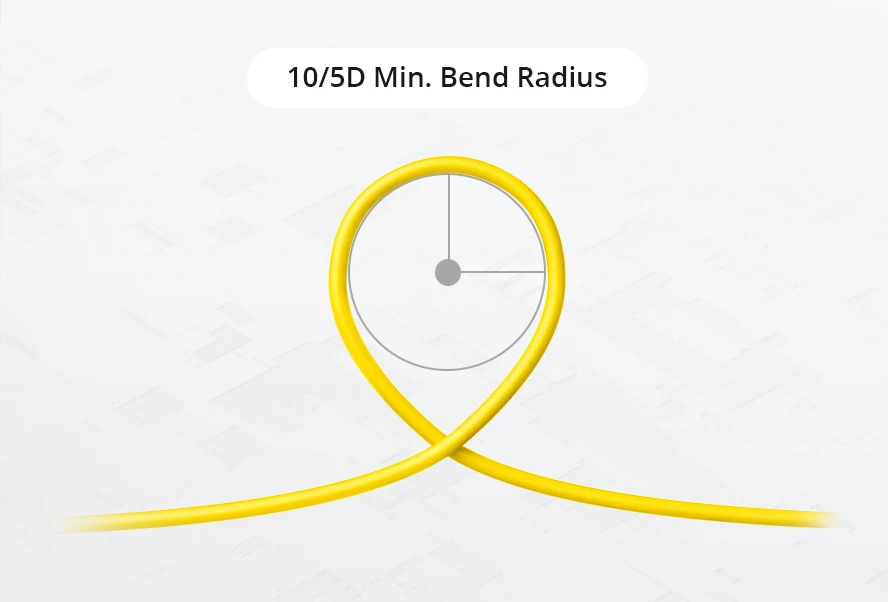

G.657.A1 Bend-Neobčutljivo vlakno
Najmanjši radij krivine 10 mm za tesno napeljavo v povezovalnih ploščah in ožičenju pod-tlemi. Nazaj združljiv z G.652.D. Podpira do 40 km pri 1550 nm.
Aplikacijske rešitve
Tipični scenariji uvedbe za ta povezovalni kabel z enomodnimi vlakni SC v LC.
FTTH / GPON dostopovno omrežje
Povezuje vrata SC/APC OLT z opremo LC/UPC ONT na ODF. ThePLC razdelilnikv distribucijski poti uporablja tudi vmesnike SC/APC.
Navzkrižna-povezava podatkovnega centra
Povezuje optične razdelilne plošče SC/APC neposredno na sprejemnike in sprejemnike LC/UPC SFP+ v stikalih ToR. Podpira 10GbE, 25GbE in 100GbE.
CATV / RF prek vlaken
Končna stran APC- preprečuje popačenje CSO/CTB v analognem videu. Uporablja se med oddajniki glavne enote in optičnimi vozlišči v omrežjih HFC.

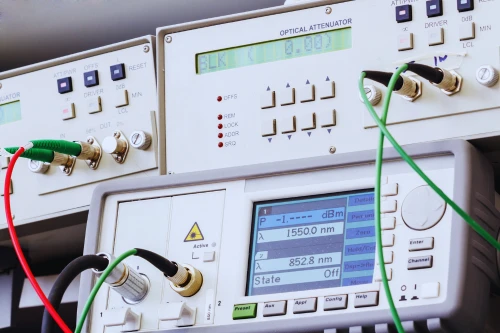

Testiranje in merjenje telekomunikacij
Referenčni testni kabel-razreda za povezovanje testnih vrat LC/UPC OTDR z distribucijskimi okvirji SC/APC v centralnih pisarnah.
Enterprise LAN Migracija
Podedovani SC{0}}strukturirani kabli Bridges na nova stikala in usmerjevalnike, ki temeljijo na LC-brez ponovne-zaključitve.

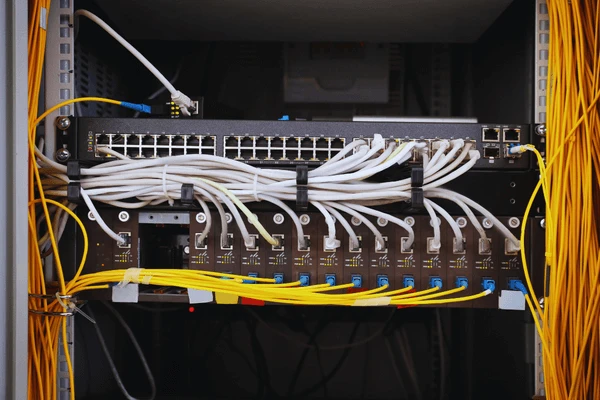

Multipleksni sistemi WDM
Vmesniki SC/APC mux/demux vrat s transponderji LC/UPC v uvedbah CWDM in DWDM.
Opis izdelkov
Vsak povezovalni kabel iz optičnih vlaken je 100 % preizkušen glede vstavljene izgube in povratne izgube pri 1310/1550 nm. Keramične obročke iz cirkonijevega oksida zagotavljajo zamenljivost manj kot ali enako 0,2 dB skozi več kot ali enako 1000 ciklov parjenja. Objekt s certifikatom ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, skladno z REACH. Možnosti jakne OFNR in LSZH. Premer kabla φ0,9 / φ2,0 / φ3,0 mm. Na voljo so dolžine po meri 0,3 m–100 m.
Opis izdelkov
V: Kakšna je razlika med APC in UPC na povezovalnem kablu z optičnimi vlakni?
A: APC ima 8-stopinjsko nagnjeno končno-ploskev (večja ali enaka 60 dB povratne izgube), UPC ima kupolasto-oblikovan-čelni del (večja ali enaka 50 dB). Sistemi GPON in CATV zahtevajo APC na distribucijski strani; vrata opreme, kot so oddajniki-sprejemniki SFP, uporabljajo UPC. Zeleni konektor=APC, modri=UPC.
V: Ali lahko priključim konektor APC v adapter UPC?
A: No. Mismatched polish creates an air gap causing >Izguba 3 dB in poškodba obroča. Vedno povežite APC z APC, UPC z UPC. Nagnjena reža za ključeAdapterji SC/APCpreprečuje večino naključnih-navzkrižnih parjenj.
V: Katere hitrosti in razdalje so podprte?
A: 100 Mbps do 100GbE. Do 10 km pri 1310 nm, 40 km pri 1550 nm. Dejanski doseg je odvisen od optičnega proračuna oddajnika in celotne izgube povezave.
V: Kakšna je razlika med patch kablom in afiber pigtail?
O: Povezovalni kabel ima priključke na obeh koncih za uporabo plug-and-play. Vezni konektor ima en konektor in en konec golih vlaken za fuzijsko spajanje na glavne kable.
V: Ali lahko naročim dolžine po meri ali dvostranske različice?
O: Da. Po meri 0,3 m–100 m, dobavni rok 3–5 dni. Na voljo so duplex, oklepne in LSZH različice. Izdelujemo tudi12-jedrni SC/APC v LC/UPCza potrebe po večjem številu vlaknin.
