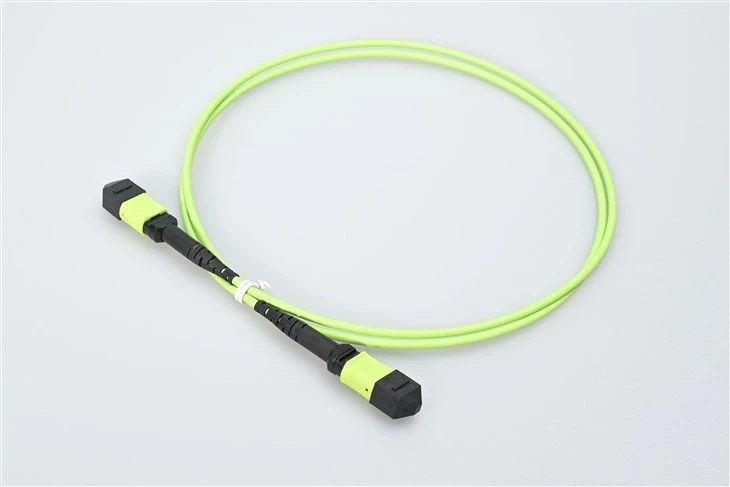

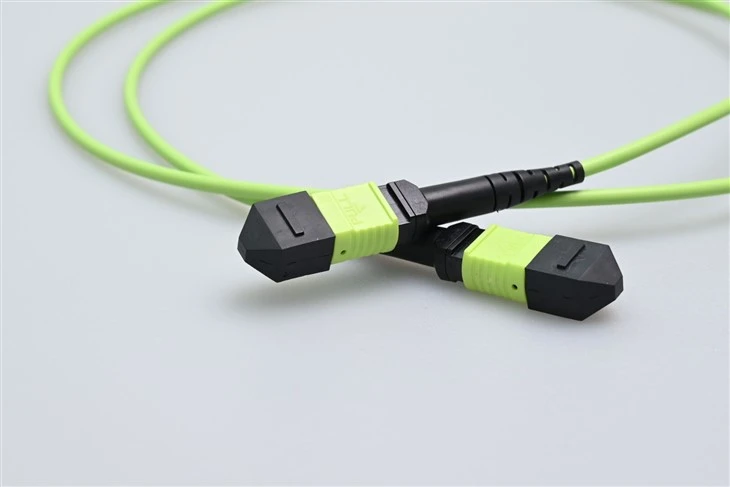

MTP MPO Fiber Patch kabli MM SX

O: To dobimo pri skoraj vsakem klicu s poizvedbo. Kratek odgovor: vsak konektor MTP je MPO, ni pa vsak MPO MTP. MPO je generična vrsta priključka, ki jo določata IEC 61754-7 in TIA-604-5 (FOCIS 5). MTP je registrirana blagovna znamka podjetja US Conec - predstavljajte si vrhunsko različico z strožjimi tolerancami obročev, eliptičnim vodilnim zatičem iz nerjavečega jekla in kovinsko zatičem-vzmetno vzmetjo. Tam, kjer se resnično pokaže, je vstavljena izguba: naši sklopi razreda MTP z nizkimi-izgubami običajno dosegajo 0,15–0,25 dB na združeni par, medtem ko je standardni MPO okoli 0,35–0,50 dB. So 100-odstotno navzkrižno združljivi - priključite MTP v generični adapter MPO in deluje dobro. Za globljo primerjavo smo sestavili polnMPO/MTP globok{0}}vodnik potapljanjaki podrobno obravnava mehanske razlike.

O: Odvisno od vaših razdalj in hitrosti. OM3 vam omogoča 300 m pri 10G in približno 100 m pri 40G SR4 -, kar v redu pokriva večino -to-tekov med omarami znotraj podatkovnega centra. OM4 to potisne na 400 m pri 10G in 150 m pri 40G, poleg tega pa ima skoraj dvojno modalno pasovno širino (4700 MHz·km proti 2000 MHz·km pri 850 nm). Kupcem vedno rečem naslednje: če gradite novo infrastrukturo, porabite dodatnih 15–20 % za OM4. Videli smo, da je preveč strank preraslo omejitve dosega OM3 v dveh letih, ko so dodali vrstice omar ali prešli z 10G na 40G. Razlika v ceni kabla je majhna; ponovni-strošek dela ni. Našenojni način v primerjavi z večnačinskim vodnikom 2026ima podrobno primerjalno tabelo, če želite številke-druga-druga.

O: Polariteta je pošteno glavni vir zmede pri kabliranju MPO - in napačna izbira pomeni, da vaš prenos in sprejem ne bosta usklajena, zato nobena lučka za povezavo ne sveti. Hitra razčlenitev: Tip A (ravno-skozi) preslika vlakno 1 v vlakno 1 z obrnjenim ključem (tipka-gor do tipka-dol). Tip B (obrnjen) preslika vlakno 1 v vlakno 12 z obema ključema, obrnjenima v isto smer - to je daleč najpogostejši za povezave 40G QSFP+ SR4 neposredno stikalo-na-stikalo in tisto, kar TIA-568.3-D na splošno priporoča za vzporedno optiko. Tip C (pair-flipped) zamenja sosednje pare - je manj pogost in se večinoma pojavi v nekaterih podedovanih nastavitvah selitve-na MPO. Če izvajate neposredne povezave 40G/100G med dvema oddajnikoma in sprejemnikoma, izberite tip B. Če usmerjate prek kasetnih modulov, vam bo specifikacijski list prodajalca kaset povedal, katero polarnost vodila naj se ujema. Niste prepričani? Pošljite nam svoje modele oddajnikov in plošč in določili vam bomo pravo polariteto – to je brezplačna storitev, ki jo opravimo za vsako ponudbo.

O: Točno za to so ustvarjeni. Za 40GBASE-SR4 potrebujete 8 vlaken prek OM3 (do 100 m) ali OM4 (do 150 m) - naš 12-optični konektor MPO to reši, ker zunanja 4 vlakna preprosto ostanejo neuporabljena. Za 100GBASE-SR4 je to 8 vlaken na OM4 do 100 m. In če gledate 100GBASE-SR10, ki uporablja vseh 24 vlaken v sklopu MPO s 24-vlakni. Vsak posamezen kabel pred pošiljanjem preizkusimo - vneseno izgubo, povratno izgubo, končno-geometrijo ploskve pod 3D interferometrijo - in posamezne preskusne podatke pošljemo z vašim naročilom. Načrtujete prehod z 10G-na 40G na 100G? Pogovorite se z nami o izbiri števila vlaken zdaj, da vam pozneje ne bo treba ponovno napeljati kabla.

O: Glavni kabel si predstavljajte kot avtocesto, prebojni kabel pa kot izhodno rampo. Glavni kabel MPO ima priključke MPO na obeh koncih - 12, 24, do 144 vlaken v enem plašču. Povezuje povezovalne plošče s povezovalnimi ploščami, kasete s kasetami ali katero koli opremo, ki uporabljata vmesnike MPO. Prelomni kabel (imenovan tudi kabelski snop ali ventilator) ima priključek MPO na enem koncu in se razdeli na posamezne dupleksneLC ali SC priključkina drugi strani. Uporabili bi ga pri povezovanju več-optičnih vrat QSFP+ na stikalu navzdol za ločevanje oddajnikov SFP+ na posameznih strežnikih. Izdelujemo - in ustrezneadapterji za optična vlaknain kasetne plošče, ki povezujejo sistem.

O: Napačen spol je ena najpogostejših napak pri naročanju -, zaradi katere bo vaša povezava na dan namestitve ostala mrtva. Moški konektorji imajo dva natančna vodilna zatiča, ki štrlita iz sprednje strani obroča; ženski priključki imajo ustrezne poravnalne luknje. Ko se spojita, zatiči zdrsnejo v luknje, da poravnajo vseh 12 ali 24 jeder vlaken. Splošno pravilo: glavni kabli (MPO do MPO) uporabljajo ženski na obeh koncih, ker adapterska plošča ali pregradna spojka vmes zagotavlja zatiče. Prelomni kabli in neposredni mostički za opremo imajo običajno en moški konec, ki ga priključite naravnost v ženska vrata oddajnika ali kasetnega modula. Če niste prepričani, nam le povejte model opreme na vašem naročilu - poiskali bomo pravi spol in na delovnem mestu je ena stvar manj skrb.

O: Čiščenje konektorjev MPO je bolj zapleteno kot standardLC ali SC priključekker imate 12 ali 24 končnih-ploskev vlaken na enem obročku namesto samo enega. Uporabite namensko čistilno pero MPO z enim{4}}klikom - zasnovano je posebej za pravokotno geometrijo obročev MPO. Nikoli ne uporabljajte standardnega enostavnega čistila; kontaktna površina se ne ujema in boste samo potiskali odpadke. Pred vsakim spajanjem očistite vtič in adapter. Vidimo veliko težav na terenu, ki se nanašajo na eno samo kontaminirano ferulo, ki doda 1–2 dB odvečne izgube v celotnem sestavu 12- vlaken. Protiprašne pokrovčke naj bodo vedno nameščeni, kadar priključek ni priključen - zlasti v aktivnih gradbenih okoljih. 10-sekundno čiščenje vam lahko prihrani ure odpravljanja težav z OTDR.

O: Gre za to, kje je kabel fizično nameščen. OFNP (plenum) zahtevajo gradbeni predpisi ZDA za vse kable, ki tečejo skozi-prezračevalne prostore - stropne plenume, dvignjene-talne praznine, povratne zračne poti HVAC. Ima najvišjo stopnjo požarne varnosti in ne proizvaja strupenih halogeniranih hlapov. OFNR (dvižni vod) je za navpične napeljave med tlemi, ki ne potekajo skozi-prezračevalne prostore. LSZH (Low Smoke Zero Halogen) je privzeta nastavitev v Evropi, na Bližnjem vzhodu in v večjem delu Azije - je zahtevana v skladu s predpisi IEC 60332 in EN 50575 CPR. Na zalogi imamo vse tri vrste jaken v standardnih dolžinah in lahko na katero koli od njih naredimo dolžine po meri. Niste prepričani, katera koda velja za vaš projekt? Pošljite nam lokacijo stavbe in poiskali bomo pravo jakno - to počnemo več desetkrat na teden, tako da je odgovor hiter.
