8-žilni povezovalni kabel SC na MTP/MPO je prelomni kabelski sklop, ki se konča z enim MTP/MPO več-vlaknenim konektorjem na enem koncu in štirimi dupleksnimi SC konektorji na drugi strani, ki prenašajo osem optičnih vlaken preko enega samega plašča. Služi kot neposreden most med visoko-zgoščeno vzporedno optično infrastrukturo in podedovano SC-terminirano opremo – zaradi česar je eno najbolj praktičnih orodij za omrežja, ki niso pripravljena za kopiranje in zamenjavo, vendar morajo vseeno preiti na 40G ali 100G.
Če vaša ustanova še vedno uporablja povezovalne plošče, OLT-je ali preskusne instrumente na osnovi SC-skupaj z novejšimi preklopnimi napravami QSFP+, ta kabel odpravlja potrebo po vmesnih kasetah ali adapterskih ploščah. En konec se priključi naravnost v vrata oddajnika/sprejemnika QSFP+ SR4; druga pahlja na vašo obstoječo infrastrukturo SC duplex. Ta neposrednost je tisto, zaradi česar je dragocen - in se razlikuje od bolj običajnih prelomnih kablov MTP-do-LC, ki prevladujejo v večini katalogov podatkovnih centrov.
Zakaj je število 8 vlaken pomembno pri sodobnih kablih
Industrija optičnih vlaken postopoma prehaja z arhitekture baze-12 na arhitekturo baze-8 in to z dobrim razlogom. Standardni oddajnik-sprejemnik QSFP+ ali QSFP28 uporablja štiri pasove za oddajanje in štiri pasove za sprejemanje – skupaj osem vlaken. Ko uvedete 12-vlakneni glavni kabel MTP za aplikacijo QSFP, štiri vlakna na sredini priključka ostanejo neuporabljena. Pri obsežni uvedbi s stotinami povezav to nedejavno vlakno prispeva k znatni zapravljeni naložbi.
An8-žilni povezovalni kabel iz vlaken SC na MTP/MPOse popolnoma ujema z dejansko uporabo optičnih vlaken 40GBASE-SR4 in 100GBASE-SR4. Vsako vlakno prenaša promet. Brez odpadkov, brez mrtvih pramenov, ki motijo vašo dokumentacijo. Kabli Base-8 se lepo prilagodijo tudi standardnim konfiguracijam vrat stikala – večina ohišij ima število vrat večkratnikov štirih (16-vratne, 32-vratne linijske kartice), kar se čisto preslika na 8-vlaknene priključke MTP brez osirotelih vlaken.
Premostitev podedovanih SC omrežij v vzporedno optiko

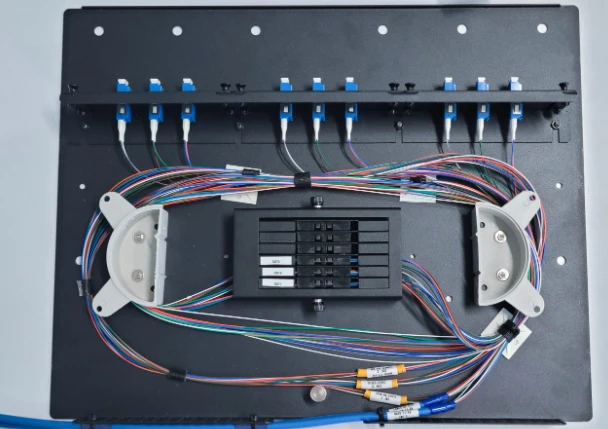

Tukaj si služi prelomni kabel SC-to-MTP/MPO. Konektorji SC so več kot dve desetletji prevladovali pri kablih podjetij in telekomunikacij. Veliko kampusnih omrežij, glavnih enot CATV, vladnih objektov in centralnih pisarn operaterjev ima še vedno vrsto za vrsto povezovalnih plošč SC. Zamenjava vse te infrastrukture na LC samo za dostop do hitrosti 40G je draga in moteča.
Namesto tega vam 8-optični prelomni kabel MTP-to-SC omogoča neposredno povezavo vrat 40G QSFP+ s štirimi obstoječimi dupleksnimi vrati SC. Vsak par SC upravlja z enim pasom 10G, tako da se en sam oddajnik-sprejemnik QSFP+ učinkovito prekine v povezave 4×10G preko vaše obstoječe naprave SC. Ista logika velja za 100G QSFP28 SR4 oddajnike in sprejemnike, ki se delijo na pasove 4 × 25G. Ohranite naložbo v kable, medtem ko dostopate do gostote pasovne širine vzporedne optike.
To ni nišni scenarij. Telekomunikacijski operaterji, ki izvajajo podedovano infrastrukturo SONET/SDH na konektorjih SC, univerzitetni kampusi s starajočimi se hrbtenicami zgradb, ki so zaključene s SC-in oddajnimi napravami, ožičenimi z vlakni SC za video prenos, se vsi srečujejo s točno to situacijo. 8-žilni kabel SC na MTP/MPO jim omogoča migracijsko pot, ki ne zahteva nadgradnje viličarja.
Razumevanje konfiguracije polarnosti za povezave SC-to-MTP
Polarnost je ena najpogostejših točk okvare pri kablih MTP/MPO in pravilna nastavitev pri preboju SC ni izjema. Za standardni prelomni sklop 8-vlaken SC v MTP/MPO je polarnost tipa B (metoda B po TIA-568) privzeta izbira za aplikacije oddajnikov QSFP. V konfiguraciji tipa B se položaj vlakna 1 na enem koncu preslika v položaj vlakna 8 na drugem – popolna zamenjava niza, ki zagotavlja poravnavo oddajnih vlaken s sprejemnimi vlakni prek povezave.
Polariteta tipa A (ravna-prekozna) je manj pogosta v scenarijih preboja in je običajno rezervirana za povezave med--trunki, kjer kasete obravnavajo obračanje Tx/Rx. Tip C (pair{4}}flipped) je posebna konfiguracija, ki se uporablja s posebnimi zasnovami strukturiranih kablov-na osnovi kaset. Razen če vaša infrastrukturna dokumentacija ne določa drugače, je tip B varna izbira za neposredne aplikacije oddajnika-na-SC. Potrditev polarnosti pred naročilom prepreči frustrirajoč scenarij čiste namestitve, ki preprosto ne prepušča svetlobe.
Enomodovna proti večmodni: Ujemanje vrste vlakna z razdaljo aplikacije
8-žilni priključni kabel SC na MTP/MPO je na voljo v enomodnih (OS2, 9/125 μm) in večmodnih (OM3 50/125 μm, OM4 50/125 μm) različicah. Izbira je odvisna od vrste oddajnika in zahtev glede dosega.
Za večmodne aplikacije vlakno OM3 podpira 40GBASE-SR4 do 100 metrov in 10GBASE-SR do 300 metrov. OM4 podaljša te razdalje - 150 metrov pri 40G SR4 - in ponuja skoraj dvojno efektivno modalno pasovno širino pri 850 nm (4700 MHz·km proti . 2000 MHz·km). Če gradite nove vodoravne proge znotraj podatkovnega centra, so povečani stroški OM4 v primerjavi z OM3 vredni-prihodnosti. Za globljo primerjavorazreda večmodnih vlaken od OM1 do OM5, vsaka generacija predstavlja merljivo povečanje gostote pasovne širine in podprte dolžine povezave.
Enomodovna vlakna OS2 so izbira za aplikacije z daljšim{1}}dosegom - 100GBASE-PSM4 na razdaljah do 500 metrov ali 40GBASE-PLR4, ki dosegajo 10 km. Vladne in kampusne hrbtenične postavitve, ki obsegajo več zgradb, običajno potrebujejo enosmerni način, zlasti če so bile povezovalne plošče SC na skrajnem koncu prvotno nameščene za-telekomunikacijske aplikacije na dolge razdalje.
Ključni scenariji uvajanja
Migracija podatkovnega centra 10G-na 40G
Objekt, v katerem se izvajajo 10G SFP+ oddajniki-sprejemniki prek SC-končanih povezovalnih plošč, lahko nadgradi hrbtenično plast na 40G QSFP+ brez ponovne-zaključitve ene same plošče. 8-jedrni preklopni kabel SC na MTP/MPO povezuje vrata QSFP+ neposredno s štirimi dupleksnimi vrati SC, od katerih ima vsaka en pas 10G. Ta selitvena pot ne zahteva nobenih sprememb obstoječih horizontalnih kablov.
Medsebojno povezovanje centrale Telekoma
Centralne pisarne pogosto vzdržujejo optične razdelilnike, ki temeljijo na SC- in so v uporabi že leta. Povezovanje nove opreme DWDM ali ROADM z vmesniki MTP/MPO na te obstoječe okvirje zahteva preboj, ki govori oba jezika konektorja. 8-jedrni sklop to obvlada brez vmesne kasete, kar prihrani 1U prostora v omari na priključno točko.
Oddajanje in A/V transport
Profesionalni oddajniki pogosto uporabljajo vlakna SC za prenos nestisnjenega videa med studii in kontrolnimi sobami. Pri dodajanju video usmerjevalnikov, ki temeljijo na IP-, z vrati QSFP, prelomni kabel SC na MTP/MPO čisto integrira novo opremo v obstoječo napravo za vlakna.
Testna in laboratorijska okolja
Laboratoriji za preskušanje omrežja pogosto vzdržujejo mešanico vrst priključkov v različnih generacijah opreme. 8-žilni povezovalni kabel SC na MTP/MPO omogoča inženirjem povezovanje med podedovanimi testnimi instrumenti z vrati SC in novejšimi testnimi kompleti z več vlakni brez iskanja adapterjev.
Premisleki glede kakovosti priključka in izgube pri vstavljanju
Proračuni za izgube zaradi vstavljanja se zmanjšujejo, ko se hitrost povezave povečuje. Pri 40G in 100G vsaka desetinka decibela na vsaki priključni točki vpliva na vašo maržo povezave. Konektorji MTP standardnega -razreda običajno določajo manj kot ali enako 0,50 dB največje vstavljene izgube na povezani par, medtem ko elitni/nizko{6}}izgubni konektorji MTP znižajo to na manj kot ali enako 0,35 dB (običajno 0,15 dB). SC konec preboja mora vzdrževati manj kot ali enako 0,30 dB na priključek.
Za zahtevne-povezave z več skoki določite konektorje MTP z nizkimi-izgubami naMTP/MPO povezovalni kabel iz večmodnih vlakenkonec je vreden premije. Vsak kabel mora biti dobavljen z najmanj posameznimi preskusnimi podatki - 3D interferometričnim preverjanjem geometrije obroča. Če vaš dobavitelj ne more zagotoviti testne dokumentacije za posamezen-kabel, je to znak, ki ga je vredno raziskati, preden se zavežete naročilu.
Čistoča konektorja je pomembna prav tako kot kakovost konektorja. En sam kontaminiran obroč na konektorju MTP z 12 - vlakni lahko doda 1–2 dB presežne izgube v celotnem sklopu. Posebni čistilci kolutov MTP-bi morali biti standardna oprema v vsakem objektu, kjer se uporabljajo kabli z več vlakni. OhranjanjeMTP/MPO adapterji za optična vlaknapra-zaščita, ko ni v uporabi, je preprosta navada, ki preprečuje presenetljivo veliko klicev za odpravljanje težav.
Izbira med okroglim kablom, ovalnim kablom in golim trakom
8-jedrni sklop SC v MTP/MPO je na voljo v treh možnostih ovoja, izbira pa je bolj odvisna od vašega fizičnega usmerjevalnega okolja kot zmogljivosti signala.
Okrogel kabel (običajno s premerom 3,0 mm, LSZH ali PVC plašč) je privzet za večino aplikacij podatkovnih centrov. Čisto vodi skozi standardne obroče za upravljanje kablov in navpične organizatorje, njegova robustna konstrukcija pa je kos ponavljajočemu se ravnanju med premikanjem, dodajanjem in spreminjanjem.
Ovalni (ploski) kabel se dobro obnese v talnih napeljavah ali tesnih vodoravnih kabelskih policah, kjer je navpična višina zlaganja omejena. Goli trakasti kabel ponuja največjo gostoto za ultra-visoke-območja povezav, vendar ima kompromis med mehansko vzdržljivostjo - je najprimernejši za trajne namestitve v kasetah ali povezovalnih ploščah, kjer kabla po napeljavi ne bodo motili.
Kakšna je primerjava s kabli MTP{0}}to-LC Breakout
Precej pogostejša prelomna konfiguracija je MTP v LC, preprosto zato, ker je LC postal prevladujoči dupleksni konektor v sodobnih podatkovnih centrih. Zakaj bi torej namesto tega posegli po SC breakoutu? Združljivost z nameščeno infrastrukturo je odločilni dejavnik. Če je vaš objekt že standardiziran na LC, ni nobene prednosti za preboj SC. Če pa so konektorji SC tisto, kar je v steni, v povezovalni plošči ali na opremi, jeInteroperabilnost konektorja SC z več-fiber sistemi MTP/MPOprek prebojnega sklopa je najhitrejša pot do večje pasovne širine brez ponovnega kabliranja.
Konektorji SC prav tako ohranjajo prednosti v določenih aplikacijah: njihova večja 2,5-mm obroba zagotavlja nekoliko večjo površino za fizični stik, z njimi je lažje rokovati z rokavicami v industrijskih okoljih in ostajajo standardni konektorji v opremi FTTH OLT v mnogih regijah.
Pogosto zastavljena vprašanja
V: Ali lahko uporabim 8-jedrni priključni kabel SC za MTP/MPO za povezave 100G?
O: Da. Oddajnik-sprejemnik 100GBASE-SR4 QSFP28 uporablja štiri vzporedne pasove 25G prek osmih vlaken - točno to, kar ponuja ta kabel. Vsak dupleksni par SC ima en pas 25G. Za enomodne aplikacije 100G PSM4 določite različico sklopa OS2.
V: Kakšno vrsto polarnosti naj naročim za aplikacije oddajnikov QSFP+?
O: Polariteta tipa B (metoda B) je standard za neposredne prelomne povezave QSFP. Izvaja polno obračanje niza vlaken, tako da se oddajni položaji na koncu MTP poravnajo s sprejemnimi položaji na koncu SC. Naročite tip B, razen če vaš dizajn strukturiranega kabla izrecno zahteva tip A ali tip C.
V: Ali potrebujem moški ali ženski konektor MTP na koncu z več-optičnimi vlakni?
O: Ženski (nepripet) MTP je standardna konfiguracija za povezovanje z oddajniki-sprejemniki QSFP in večino adapterjev za povezovalne plošče, ki uporabljajo moške (pripete) konektorje. Naročite žensko, razen če vaša dokumentacija o opremi ne določa drugače.
V: Ali je konektor MTP z 8 vlakni enak standardnemu MPO z 12 vlakni?

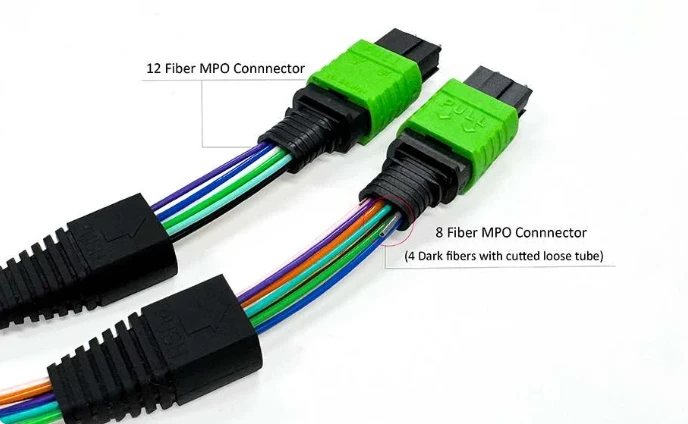

O: MTP z 8- vlakni uporablja isto fizično ohišje konektorja MPO-12, vendar poseli le osem zunanjih položajev vlaken (1–4 in 9–12), štiri osrednje položaje pusti prazne. Mehansko je združljiv s standardnimi adapterji MPO z 12 vlakni. Ključna razlika je izkoriščenost vlaken – sklop z 8 vlakni odpravlja štiri neuporabljena vlakna, ki bi ostala temna v aplikaciji QSFP.
V: Kakšno oceno plašča potrebujem za plenumske namestitve?
O: Za kable, ki potekajo skozi-prostore za prezračevanje (nad spuščenimi stropi, pod dvignjenimi tlemi v-območjih, ocenjenih za plenum), določite plašč OFNP (Optical Fiber Nonconductive Plenum). Za navpične dvižne cevi med nadstropji zadostuje OFNR (Riser). LSZH (Low Smoke Zero Halogen) je standard za večino mednarodnih okolij podatkovnih centrov in je potreben v številnih evropskih in azijskih obratih. Vaša lokalna gradbena koda narekuje minimalne zahteve.
