Odločitev v eni minuti
Za večino standardnih ODF-jev, priključnih omaric in nizko{0}}do-srednje-spletov-enotnih vlaken250um proti 900um fiber pigtailodločitev se mora začeti z 900 µm. Lažje je rokovati okoli konektorja in območja usmerjanja. Kadar postane omejevalni dejavnik gostota-kaset, masa-postavitev fuzije ali omejen prostor za usmerjanje, je 250 µm običajno boljše izhodišče.
Premer odbojnika je izbira mehanske konstrukcije in ne optične stopnje. 900 µm fiber pigtail ne povzroči manjše izgube pri spoju kot 250 µm pigtail, 250 µm vlakno pa ni optično slabše, ker je tanjše.
To spremeni inženirsko vprašanje. Namesto da sprašujete, kateri premer deluje bolje, se vprašajte, katera oblika vlaken ustreza pladnju, potek dela, način spajanja in mehanska zaščita, ki je na voljo v namestitvi.
Kaj dejansko merita 250 µm in 900 µm
Tipično telekomunikacijsko eno-optično vlakno je mogoče poenostaviti kot:
~9 µm jedro → 125 µm obloga → ~250 µm primarni premaz → izbirno ~900 µm pufer
Dimenzija 250 µm se običajno nanaša na prevlečena optična vlakna. Konstrukcija 900 µm doda še en zaščitni sloj okoli tega prevlečenega vlakna. Osnovno optično vlakno je lahko še vedno iste vrste vlakna.
Zato pogost iskalni izraz250um ohlapna cev proti 900um tesnemu pufrupotrebuje kvalifikacijo. 250 µm prevlečena vlakna pogosto najdemo v ohlapnih-cevnih kablih, medtem ko so 900 µm tesna-puferska vlakna pogosta v notranjih zaključnih sklopih. Sam premer pa ne določa celotne konstrukcije kabla.

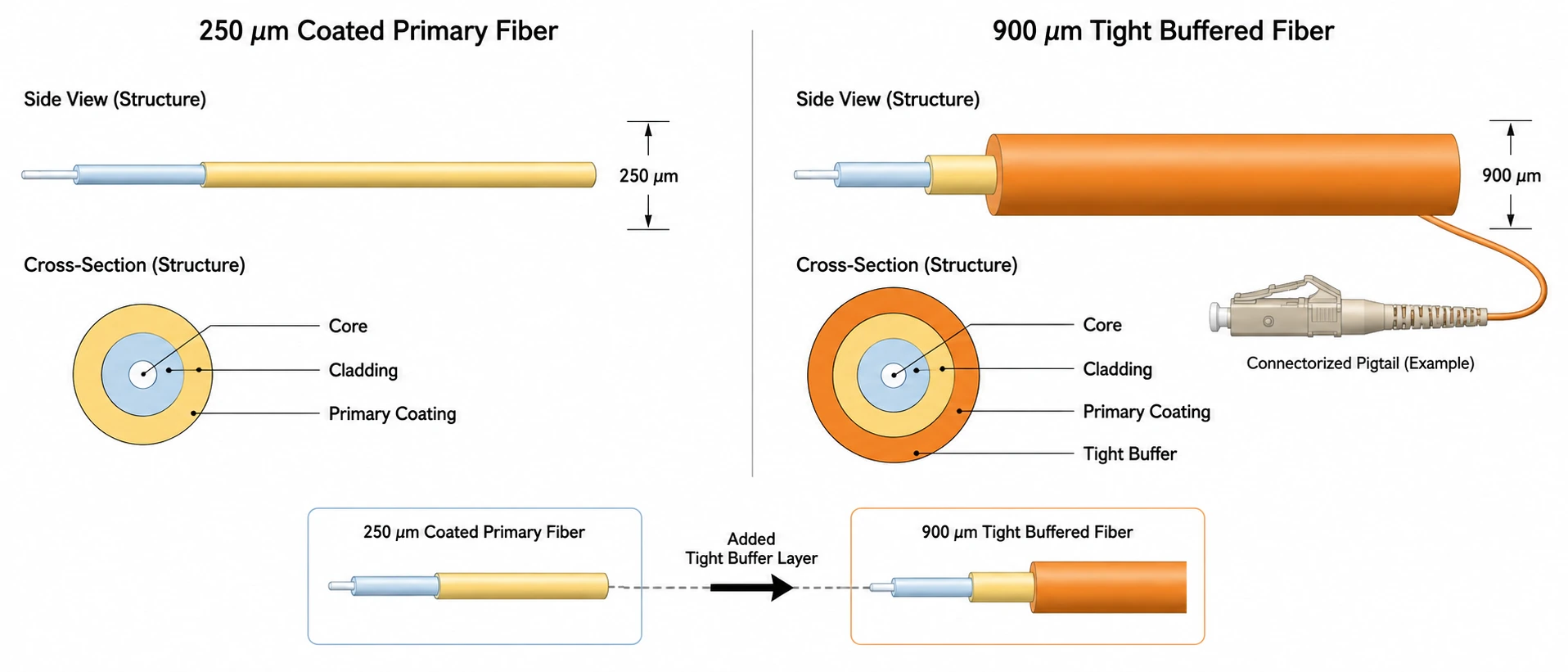

250 µm v primerjavi z 900 µm konstrukcijo s pletenico na prvi pogled
| Inženirski faktor | 250 µm fiber pigtail | 900 µm fiber pigtail |
|---|---|---|
| Optično steklo | Lahko uporablja isto vrsto vlaken SM/MM | Lahko uporablja isto vrsto vlaken SM/MM |
| Premer obloge | Običajno 125 µm | Običajno 125 µm |
| Zunanja predstavitev | Primarno prevlečena vlakna | Dodaten blažilnik okoli prevlečenih vlaken |
| Ravnanje | Bolj občutljivo | Lažje je ravnati posamično |
| Mehanska zaščita | Bolj se zanaša na pladenj/ohišje | Boljša zaščita med usmerjanjem in pripravo |
| Gostota pladnja | višje | Nižje |
| Delovni potek odstranjevanja | Manj materiala za odstranitev | Močno je odvisno od konstrukcije medpomnilnika |
| Kaseta z-vsebnostjo vlaknin | Pogosto ugodno | Lahko porabi nepotreben obseg usmerjanja |
| Potek dela masovne fuzije/traku | Bolje usklajen s številnimi gostimi arhitekturami | Ponavadi manj privlačno |
| Standardni zaključek ODF | Uporaben, vendar mora biti zaščita zasnovana v | Običajno praktična privzeta vrednost |
Neobdelana geometrijska razlika je večja, kot navajajo premeri na začetku. Če dve krožni konstrukciji primerjamo samo po premeru, se njuni-ploščini preseka merita s kvadratom premera:
(900 / 250)² ≈ 12.96
To ne pomeni, da lahko pladenj sprejme natanko 13-krat več 250 µm vlaken. Spojni tulci, zahteve za upogibanje, ohlapne zanke, držala in križišča vlaken prav tako porabijo prostor. Izračun pojasnjuje, zakaj lahko zamenjava številnih usmerjevalnih odsekov 250 µm z odseki 900 µm vpliva na veliko-pladenj veliko bolj, kot kažejo samo številke premera.
Velikost medpomnilnika ne določa vaše optične zmogljivosti
Premer medpomnilnika ne določa vstavljene izgube. Med fuzijskim spajanjem je ustrezni optični vmesnik pripravljeno stekleno vlakno. Prevleka ali pufer se odstrani iz območja spoja, preden se razcepljena vlakna poravnajo in stopijo.
Fiber Optic Association opisuje eno-izgubo fuzije-spoj kot običajno0,1 dB ali manj. Večja izguba lahko kaže na težave, kot je kontaminacija ali nepopoln spoj. To ostaja vprašanje kakovosti spoja-in ne dokaz, da 900 µm pufer prepušča svetlobo bolje kot 250 µm premaz. (Združenje optičnih vlaken)
Ne sprejmite "900 µm za nižje izgube" kot smiselne specifikacije RFQ.
Namesto tega potrdite, da so optična vlakna, ki jih spajate, združljiva. Vrsta vlakna in, kjer je ustrezno, način-značilnosti polja so pomembnejše od zunanjega premera medpomnilnika. Širši kontekst priprav je zajet v našemnavodila za zaključevanje optičnih kablov.
Ali lahko s fuzijo spojite 250 µm vlakno na 900 µm pletenico?

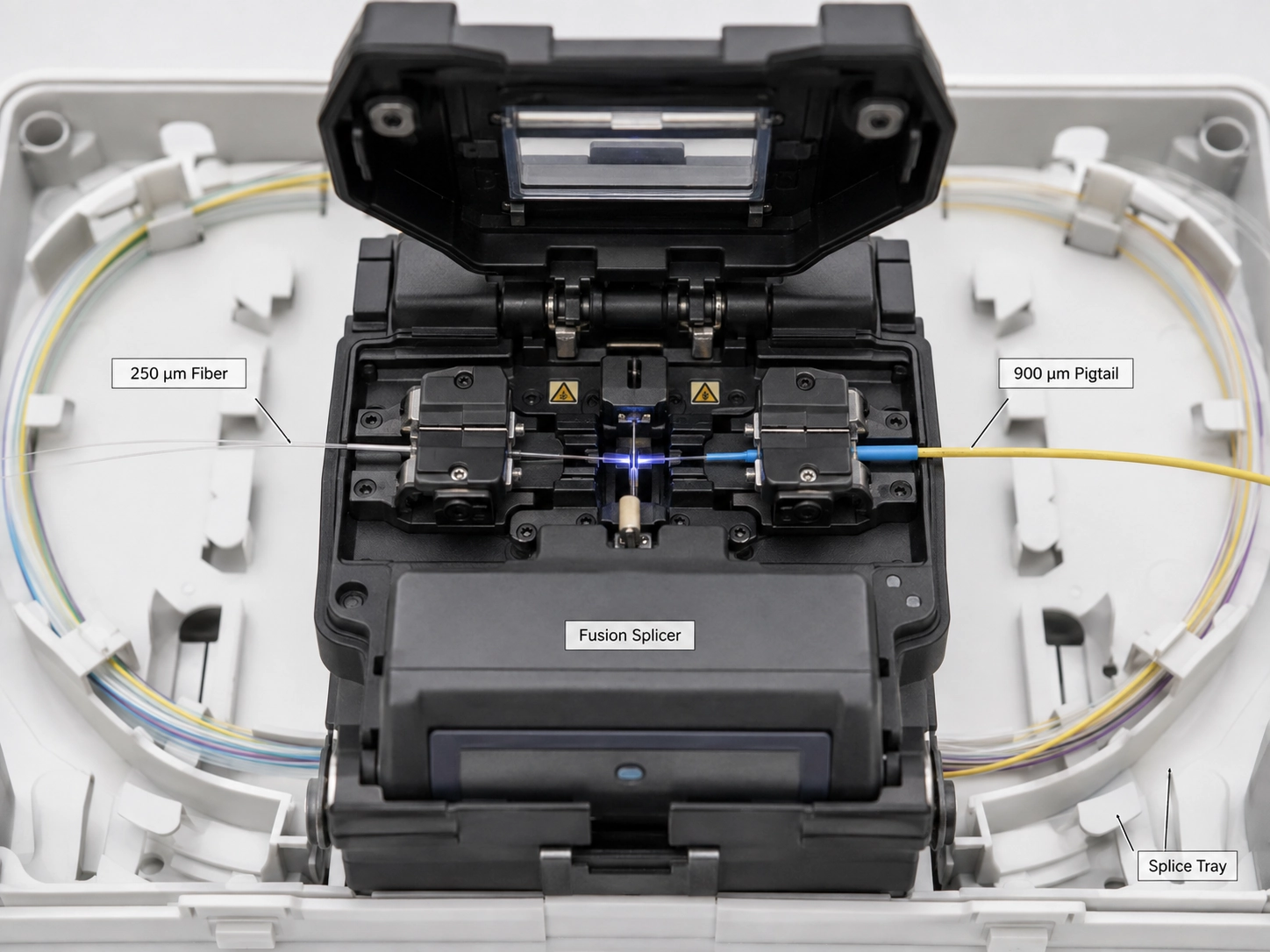

ja A250um vlaken do 900um pigtailprehod je normalna arhitektura, ko so osnovna optična vlakna združljiva.
Talilni aparat ne vari "250 µm materiala" na "900 µm materiala." Obe zaščitni konstrukciji se odstranita iz območja spoja. Steklo očistimo in razcepimo, pripravljena vlakna poravnamo in zlijemo, končni spoj pa zaščitimo, preden ga shranimo v pladenj.
FOA to neposredno ponazarja s 24-optičnim zunanjim{3}}kablom, v katerem so 250 µm vlakna spojena z barvno kodiranimi 900 µm vezmi za zaključek. (Združenje optičnih vlaken)
Pravi pogoj je optična združljivost. Če imata dve vlakni različni način-polja ali značilnosti povratnega sipanja, lahko OTDR prikaže različne navidezne izgube pri spajanju, odvisno od smeri preskusa. Dvosmerna meritev pomaga pravilno opredeliti to situacijo. (Združenje optičnih vlaken)
Specifikacija javnega naročila torej ne bi smela zavrniti arhitekture od 250 µm-do 900 µm samo zato, ker se zunanji premeri razlikujejo.
Ko je 900 µm Fiber Pigtail boljša inženirska izbira
A 900um fiber pigtail za fuzijsko spajanjeje praktično izhodišče v običajnem ODF-ju ali priključni škatli, ko je na voljo prostor za usmerjanje in tehniki posamično upravljajo z vlakni.
Standardni ODF in telekomunikacijski zaključek
Za zaključek LC v ODF-ju 900 µm pletenica običajno zagotavlja uporabnejšo individualno-zaščito vlaken kot 250 µm predstavitev, ko ima pladenj dovolj prostora za usmerjanje. To je praktična uporaba zaLC fiber pigtail za ODFspecifikacijo, namesto da preprosto izberete 900 µm, ker je debelejši.
Obstaja pomembna meja. 900 µm pufer ni enakovreden 2,0 ali 3,0 mm obloženemu povezovalnemu kablu. Če vlakna zapustijo zaščiteni pladenj in bodo večkrat vlečena, vezana, premeščena ali izpostavljena ravnanju z opremo, je varnejša specifikacija ustrezno obložena ali drugače zaščitena vrvica.
Nizko-število priključnih omaric
Pri skromnem številu vlaken prihranek obsega usmerjanja običajno ni prevladujoča omejitev. Če pladenj že zagotavlja zaščiteno usmerjevalno pot, 900 µm na splošno olajša namestitev in poznejšo identifikacijo.
Ta privzeta vrednost preneha delovati, ko dodatni medpomnilnik povzroči križanje vlaken, stisnjeno ohlapno shranjevanje ali motnje pokrova pladnja. Na tej točki je geometrija ohišja postala nadzorna spremenljivka.
Ko so 250 µm pletenice bolj smiselne
A 250um fiber pigtailpostane močnejša izbira, ko je gostota usmerjanja omejitev in ohišje samo zagotavlja potrebno mehansko zaščito.
Spojne kasete z-visoko gostoto

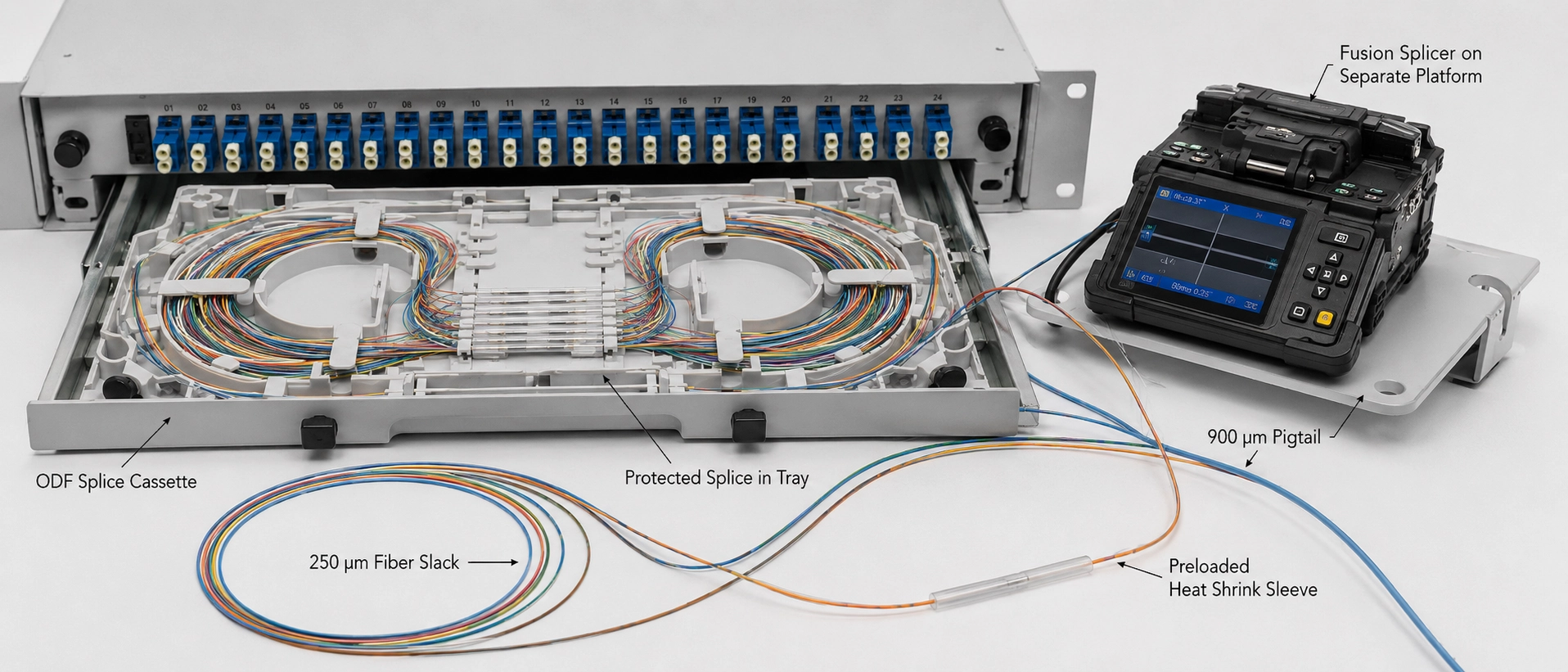

V zaščitenemfiber pigtail za spojno kasetozasnova 250 µm usmerjanja zmanjša prostornino, ki jo zasedajo posamezna vlakna, in pusti več prostora okoli držal za spoje in ohlapnih-shranjevalnih poti.
Tukaj postane uporabna geometrijska primerjava 12,96 ×. Ne predvideva kapacitete kasete. Pojasnjuje, zakaj razlika v premeru 650 µm postane pomembna, če se ponovi v številnih posameznih odsekih usmerjanja.
Pogoj je mehanska zaščita. 250 µm prevlečeno vlakno mora ostati znotraj nadzorovane{2}}poti upravljanja vlaken. Premikanje nezaščitenega 250 µm vlakna izven kasete samo zamenja problem gostote s problemom mehanskega-tveganja.
Tračna in mas{0}}fuzijska arhitektura
Sistemi za-masovno fuzijo so zasnovani za skupno premikanje več vlaken skozi potek dela. Posamezni pufri 900 µm lahko delujejo proti tej prednosti gostote.
Naše stališče je natančnejše od običajnega pravila "900 µm v zaprtih prostorih, 250 µm na prostem":izberite predstavitev, ki jo uporablja arhitektura spoja, ne pa meje zgradbe.
Najboljši sklop lahko uporablja obe velikosti
A 250um proti 900um fiber pigtailsklop ne potrebuje enakega premera zaščite od konektorja do spoja. To je sredi-natančno{2}}ujemajoče sidro vsebine članka, opisuje pa tudi pomembno možnost fizičnega oblikovanja.
Hibridna kaseta lahko napelje 900 µm oplaščeno vlakno iz konektorja ali adapterske plošče skozi območje, kjer tehniki upravljajo s posameznimi pletenicami, nato preide na določeni zaščiteni točki znotraj kasete na 250 µm oplaščeno vlakno za spojno in ohlapno-območje shranjevanja. Spojni-stranski odsek pridobi gostoto usmerjanja, ne da bi prisilil konektorski-stranski odsek, da opusti zaščito pri rokovanju.
To je uporabno, ko se zahteva ena specifikacija premera prevleke za reševanje dveh različnih mehanskih zahtev. Stran zaključka potrebuje zaščito pri rokovanju, medtem ko stran spoja morda potrebuje gostoto usmerjanja.
Za nabavo torej "250 ali 900µm?" je včasih nepopolna. Na risbi mora biti razvidno, kje se vsaka predstavitev vlaken začne in konča ter ali prehod ostane zaščiten s kaseto.
Težave pri namestitvi, ki se običajno pojavijo po nabavi
Tehnično združljiva specifikacija vlaken lahko še vedno povzroči nepotrebno delo na terenu, če se obnašanje pri odstranjevanju, zaščita spoja in geometrija pladnja preverijo šele po prihodu materiala.
Odstranljivost je del specifikacije
Dve vlakni, ki se prodajata kot 900 µm, se lahko med pripravo obnašata drugače, ker nazivni zunanji premer ne pove, kako močno je pufer vezan na spodaj ležeče prevlečeno vlakno.
Kadar tesno pritrjenega blažilnika ni mogoče čisto odstraniti čez zahtevano dolžino priprave, tehniki ne smejo nadomestiti z močnejšim enim potegom. Krajši segmenti za odstranjevanje zmanjšajo obremenitev izpostavljenih vlaken. Če je priprava še vedno nedosledna, je treba orodje za odstranjevanje in konstrukcijo blažilnika pregledati pred proizvodno namestitvijo.
Za a900um fiber pigtail dobaviteljRFQ, samo "900 µm", je torej nepopoln. Določite konstrukcijo ali pripravo pufra in potrdite, da je predvidena metoda odstranjevanja združljiva z njo.
Ščitniki za spoje se morajo prilegati držalu pladnja
Fuzijski spajalnik obravnava pripravljeno steklo, vendar mora pladenj nato upravljati zaščiteni spoj. Dimenzije zaščitnika, držalo rokava in pot usmerjanja torej tvorijo en mehanski sistem.
Preden naročite tulce, preverite podprte mere zaščite držala spoja. Ščitnik, ki se ne namesti popolnoma v držalo, lahko potisne prehod vlaken proti steni pladnja in ustvari nepotreben upogib tik ob zaščitenem spoju.
To je bolj uporabno kot domneva, da je daljša zaščita samodejno varnejša.
Preverite pladenj z zaprtim pokrovom
Napeljava, ki ustreza, ko je kaseta odprta, ni nujno dokončana namestitev.
Ko so spoji, ščitniki in ohlapnost shranjeni, se prepričajte, da zapiranje pokrova ne stisne zank, ne dvigne vlaken iz držal ali ustvari ostrega prehoda poleg ščitnika. Tu izbira vmesnega pomnilnika preneha biti kataloška primerjava in postane-odločitev o oblikovanju ohišja.

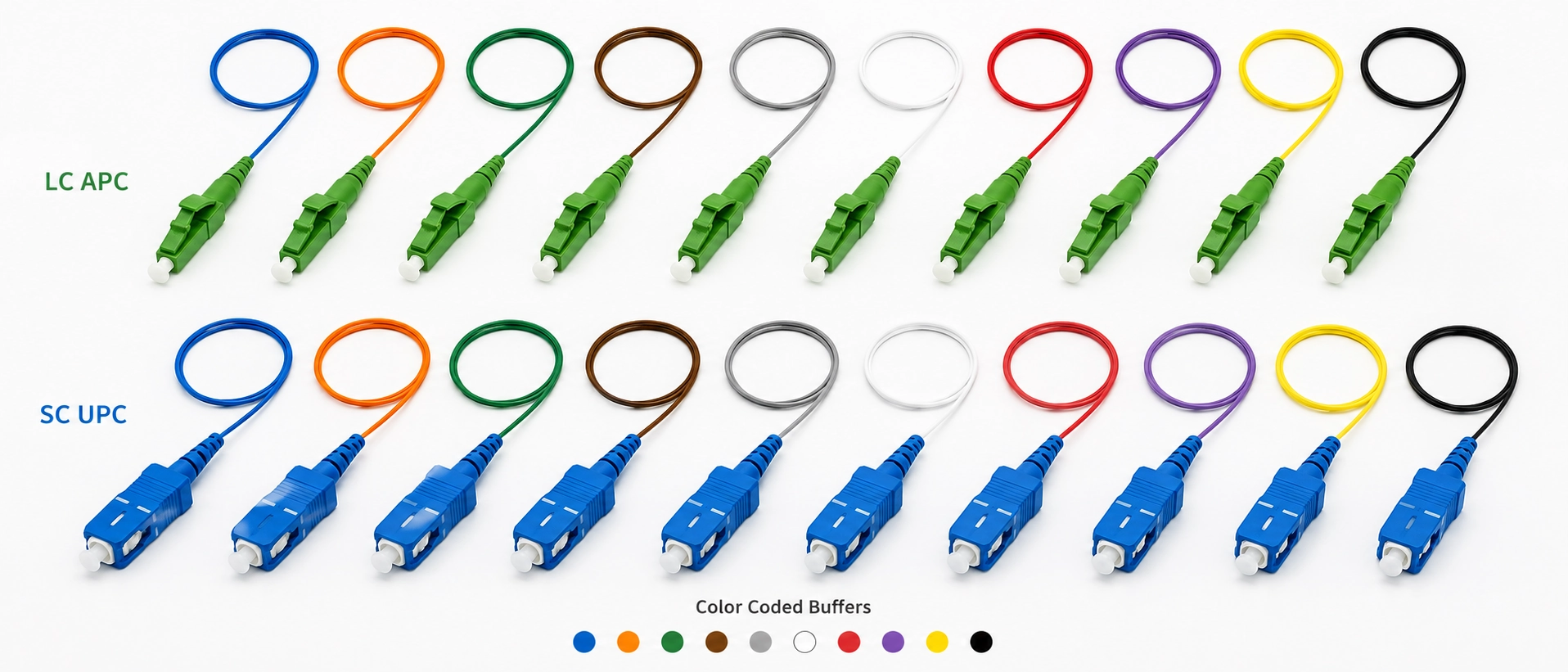

Kaj bi dali na zahtevo za ponudbo Fiber Pigtail
Za amontaža iz vlaken po meri, navedba samo "250µm" ali "900µm" pušča več spremenljivk nerazrešenih. Dve ponudbi se lahko ujemata z nazivnim premerom, medtem ko se razlikujeta v vrsti vlaken, obnašanju traku, konstrukciji priključka, identifikaciji in v tem, kako se sklop dejansko prilega predvidenemu pladnju.
Proizvodni RFQ mora opredeliti:
- Vrsta optičnega vlakna, kot je OS2/G.652.D, G.657.A1/A2, OM3 ali OM4.
- Predstavitev vlaken: 250 µm prevlečena vlakna, 900 µm puferska vlakna ali definiran prehod med njimi.
- Vrsta priključka, kot je LC, SC ali FC.
- Poljski tip, UPC ali APC, kjer je primerno.
- Število vlaken in zaporedje identifikacije/barve. Kadar se mora identifikacija ujemati s kabelsko napravo, izrecno določite konvencijo. Našvodnik po barvni kodi optičnih vlakenpokriva to plast.
- Dolžina kitke in zahtevana toleranca.
- Merila optične sprejemljivosti za končni konektorski sklop.
- Okolje namestitve in vrsta ohišja, kot je ODF, spojna kaseta, priključna omarica FTTH ali zunanji-vmesnik za zapiranje naprave.
Ta polja preprečujejo dvoumnost specifikacij, vendar še vedno ne morejo dokazati, da bo sklop fizično potekal skozi določeno ohišje.
Za afiber pigtail za telekomunikacijsko instalacijo, dodajanje risbe pladnja ali jasne fotografije usmerjanja v RFQ dobavitelju zagotovi informacije, ki jih besedilna specifikacija ne more zagotoviti: smer izhoda konektorja, mesto prehoda medpomnilnika, geometrijo držala rokav-in razpoložljivo pot za shranjevanje ohlapnosti.
Izberite po arhitekturi uvajanja, ne po navadi
| Razporeditvena situacija | Začetna izbira | Inženirski razlog |
|---|---|---|
| 250 µm OSP deblo v običajni ODF | 900 µm pletenica | Lažje individualno rokovanje; Spajanje od 250 µm- do 900 µm je normalno |
| Nizko-predelovalnik FTTH z zadostnim prostorom za usmerjanje | Običajno 900 µm | Največja gostota je redko nadzorna omejitev |
| Kompaktna kaseta visoke{0}}gostote | Najprej ocenite 250 µm | Zmanjša količino usmerjanja znotraj zaščitenega prostora |
| Trak ali mas{0}}fuzijska postavitev | 250µm/tračna arhitektura | Ohranja prednost gostote metode spajanja |
| Vlakna, večkrat obdelana zunaj zaščitenega pladnja | Niti ne bi smelo biti privzeto | Uporabite ustrezno plašč ali mehansko zaščiteno vrvico |
Najbolj uporaben signal, da je privzeta vrednost 900 µm pokvarjena, ni poljuben prag števila- vlaken. To je konflikt usmerjanja. Če načrtovani odseki 900 µm preprečujejo, da bi zahtevana ohlapnost, namestitev ščitnika ali zračnost pokrova obstajali znotraj pladnja, ocenite arhitekturo 250 µm.
Pred izdajo visokega -števila250um proti 900um fiber pigtailspecifikacijo, primerjajte z resnično risbo pladnja. Izhod konektorja, položaj držala rokav-, prehod blažilnika in shranjena ohlapnost morajo delovati hkrati, ko se pokrov zapre.
Če namestitev dejansko zahteva vrvico s plaščem in ne napeljavo s kijko, FB-LINKkonfiguracije patch kablov iz optičnih vlakenpokrivajo ustrezne priključke, vlakna in možnosti zaščite.
pogosta vprašanja
Kakšna je glavna razlika med 250 µm in 900 µm fiber pigtail?
900 µm pigtail doda zaščitni blažilnik okoli približno 250 µm prevlečenega vlakna, tako da so praktične razlike v rokovanju, mehanski zaščiti, odstranjevanju in gostoti pladnja in ne v optični zmogljivosti.
Ali lahko s fuzijo spojim 250 µm vlakno na 900 µm pigtail?
ja Če so spodaj ležeča optična vlakna združljiva, se zaščitne plasti odstranijo iz območja spajanja, preden se pripravljena steklena vlakna spojijo.
Ali ima 900 µm pigtail nižjo vstavljeno izgubo?
Ne. Sam premer medpomnilnika ne zmanjša vnesene izgube; optična zmogljivost je odvisna od združljivosti vlaken, kakovosti spoja, kakovosti priključka in preostale optične poti.
Katera velikost vmesnega pomnilnika je boljša za-spojno kaseto z visoko gostoto?
250 µm fiber pigtail je običajno boljše izhodišče, ko je zaščiten prostor za usmerjanje primarna omejitev, medtem ko je 900 µm praktično, ko je rokovanje pomembnejše in je na voljo dovolj prostora za pladnje.
Katero velikost medpomnilnika naj uporabim v standardnem ODF-ju?
900 µm pigtail je običajno praktična privzeta za standardni ODF z ustreznim prostorom za usmerjanje in individualnim fuzijskim spajanjem.
Preden zamrznete specifikacijo Pigtail
Velikost vmesnega pomnilnika je treba določiti, preden pletenica postane fiksni element vrstice-naročila. Do te stopnje so pladenj, držalo za tulec, potek dela za odstranjevanje in pot usmerjanja morda že določili, katera predstavitev je praktična.
Za dejansko250um proti 900um fiber pigtailprojekt, FB-LINK posredujte priključek in poliranje, specifikacijo optičnih vlaken, zahtevano predstavitev vlaken, število vlaken, dolžino pletenice in risbo pladnja ali ohišja. Ti vnosi omogočajo, da se predlagana konstrukcija pregleda glede na zahteve na-strani spoja in na-strani zaključka, preden se specifikacija zamrzne.
Če se zahteva-specifična projektna dokumentacija o preskusu pletenice, obnašanje pri odstranjevanju ali tolerance pri montaži, jih izrecno navedite v RFQ in prosite za potrditev glede na natančno predlagano konstrukcijo pletenice. Ne predvidevajte, da se preskusna trditev, objavljena za drug sklop vlaken, samodejno nanaša na kupljeno pletenico.
