Kako spojiti fiber pigtails v patch panel: postopek, merila za sprejem in sprejemljive omejitve

Večina tega, kar doseže našo aplikacijsko mizo, ni problem spajanja. Gre za težavo pri nakupu ali načrtovanju, ki je postala vidna šele, ko je ekipa stala pri spajalcu z že odprtim kablom. Trije pregledi trajajo deset minut in odstranijo skoraj vse.

Trije načini napak predstavljajo večino pritožb in vračil, ki jih obravnavamo, in o vseh treh se odločimo, preden kdorkoli odpre kabel: plošča, naročena kot neposredno-zaključno ohišje, ko je zasnova predvidevala spojne pladnje, večmodni komplet z pletenico, naročen proti deblu z enim-načinom, ker se je naročilo nanašalo na barvo plašča in ne na tiskanje kabla, in 0,9 mm noge, zamenjane z 2,0 mm nogami zaradi cene, dokler se pladenj ne zapira več brez stiskanja. Nobenega od treh ni mogoče popraviti z boljšim spajalcem.

Zlasti izbira plošče je odločitev o nakupu, sprejeta tedne, preden kdo odpre kabel, zatoizbira-pripravljene spojne plošče ali ODFsodi znotraj načrta spajanja. Združljivost načina je enaka vrsta odločitve:razlika med eno-načinsko in večmodno konstrukcijo pletenicse nastavi na stopnji naročila, ne na pladnju.

Zadeva zaključka s pletenico je proizvodni argument, ne argument priročnosti. Geometrija končne -ploskve ferule, kar pomeni polmer ukrivljenosti, odmik konice in višino vlaken, je nastavljena na opremi za poliranje, ki poganja na desetine konektorjev hkrati pod nadzorovanim pritiskom in zaporedjem filma.

Natančno lahko navedemo specifikacijo in proces, ki stoji za njo. Vsak zaključeni sestav na naši liniji opravi pregled končne-ploskve, meritev vnesene izgube, meritev povratne izgube, kontinuiteto, preverjanje polaritete in potrditev-barvnega zaporedja pred pakiranjem. Omejitve specifikacij za en-način so manjše ali enake 0,2 dB vnesene izgube in večje ali enake 50 dB povratne izgube za UPC, manjše ali enake 0,3 dB in večje ali enake 60 dB za APC. To so zgornje meje, zapisane v specifikaciji izdelka, ne pa zahtevano povprečje na terenu. Izmerjena porazdelitev sodi v zapis o seriji, ki je priložena naročilu, in na zahtevo bomo poslali anonimizirano poročilo o seriji s preskusno valovno dolžino in vrsto instrumenta, ker je porazdelitev, ki jo lahko pregledate, vredna več kot številka, navedena v odstavku bloga.

Polirani-konektor lahko doseže te številke. Česar ne more storiti, je, da jih dosledno doseže, priključek za priključkom, na strehi v juliju z ročnim polirnim pakom in brez interferometra. Prav ta doslednost je glavni razlog, da je tovarniško{3}}zaključna vlaknasta povezava, spojena na deblo, boljša od neposrednega zaključka debla. Ozadje vključenoza kaj se uporablja fiber pigtail v zgradbah FTTH, ODF in podatkovnih centrovpokriva komponentno stran. Ta članek ostaja na postopku.

Ko je osnovna usposobljenost vzpostavljena, stanje potrošnega materiala postane ponovljiv vir odstopanja rezultatov spajanja. Opazen signal ni en sam slab sklep. To je trend: ocenjena izguba se enakomerno vzpenja skozi drugo polovico pladnja ali poročano degradacijo kota cepitve v treh zaporednih sklepih. Ko vidite eno od teh, se ustavite in preverite položaj rezila in število lokov, preden karkoli spremenite v tehniki.

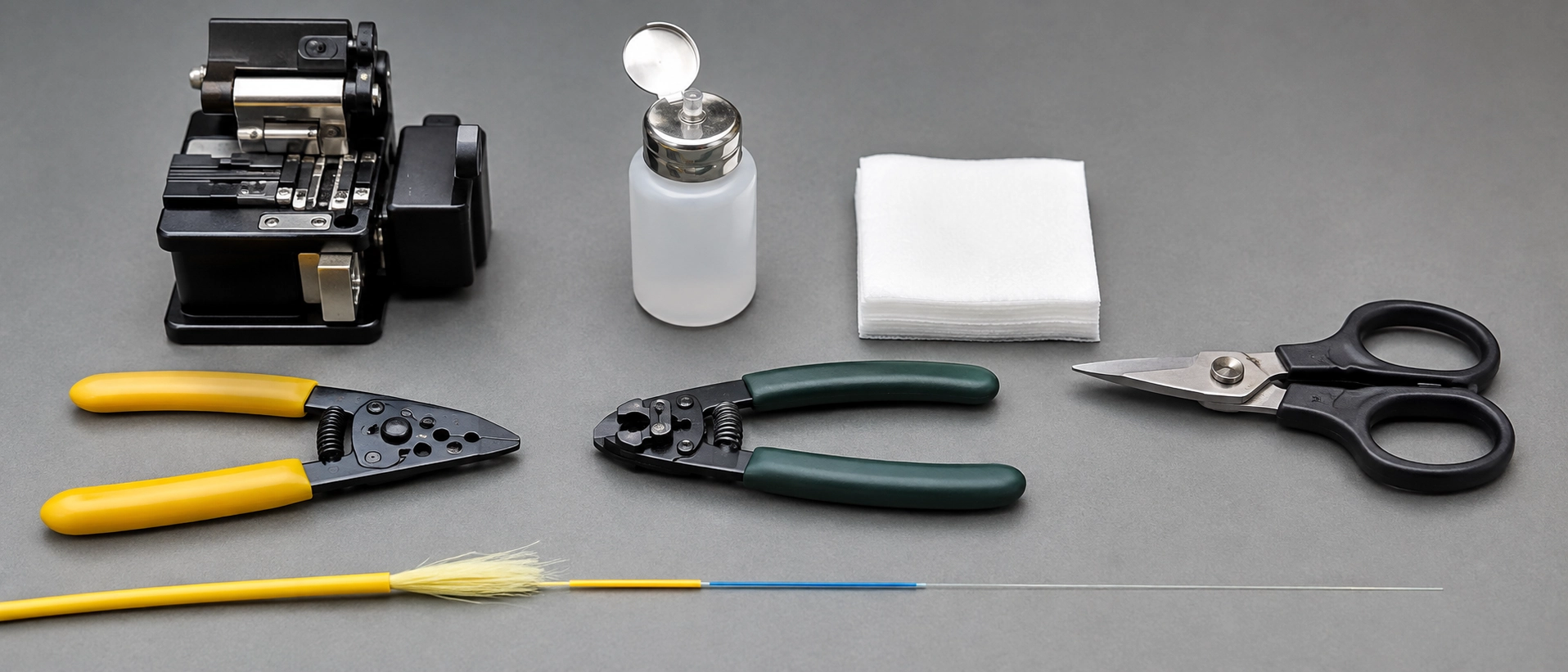

Spodnja tabela navaja, kaj klop potrebuje in, kar je še bolj uporabno, ko vsaka postavka ni več vredna zaupanja, z avtoriteto, na kateri posamezna številka dejansko sloni.

Eno podrobnost je vredno povedati jasno, ker posadko stane eno uro, če se zmoti: toplo{0}}skrčljiva tulka gre na vlaknoprejvlakno gre v spojnik. Pozneje ni okrevanja od spominjanja.

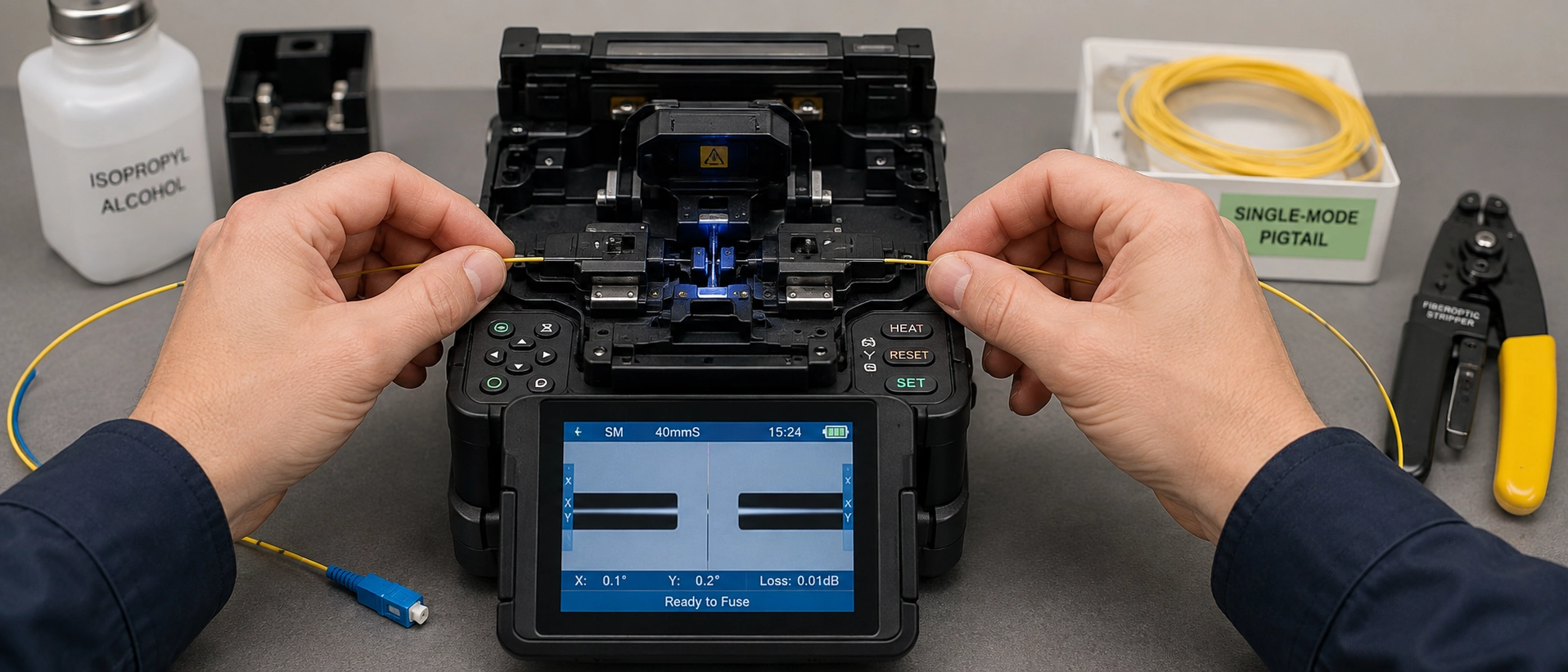

To je delovni vrstni red, ki se uporablja pri spajanju-optičnih pletenic med poskusi strank in kvalifikacijo vzorcev v lastnem laboratoriju za aplikacije, na 12-optičnih in 24-ohlapnih cevnih trankih v ohišja pladnja 1U in 2U z zaščitnimi rokavi 40 mm in 60 mm. Vsak korak ima merilo uspešnosti in sprožilec ponovitve, ker je zaporedje brez točk presoje le opis. Enak vrstni red velja za postopek spajanja z enosmernim veznim kablom za priključne omarice FTTH, kjer se spremeni samo število pladnjev in število vlaken.

Vidna linija, izboklina ali mehurček pomeni ponovno-cepitev, ne ponovno-segrevanje.

Dve točki presoje znotraj tega zaporedja si zaslužita poudarek. Ocena spajalnika v 8. koraku je ocena, pridobljena z analizo slike, in ne meritev. Odličen je za odločitev o prenovi spoja na licu mesta in ni dokazilo o prevzemu. Korak 10 je namenoma urejen tako, da je označevanje pred testiranjem, ker so poročila o preskusih, ki jih ni mogoče izslediti do vrat, preo-preoblečena.

Zaporedje barv Fiber Pigtail in pravilna polarnost prvič

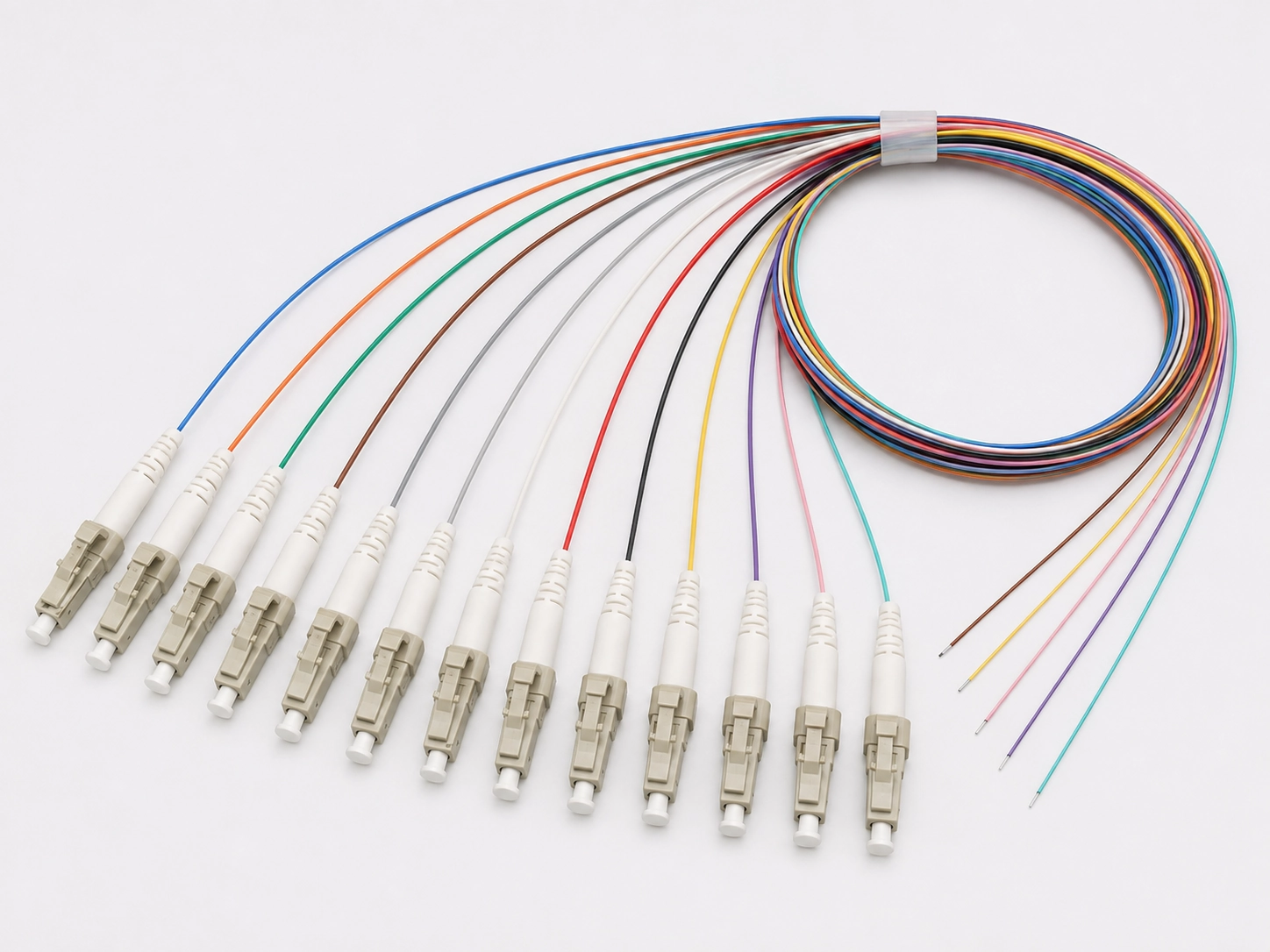

Barvna identifikacija je najcenejši mehanizem za-preprečevanje napak v postopku in deluje le, če komplet zavojčkov sledi istemu dogovoru kot deblo. Zaporedje dvanajst-pozicij, določeno v ANSI/TIA-598-D, poteka v modri, oranžni, zeleni, rjavi, skrilavi, beli, rdeči, črni, rumeni, vijolični, rožnati, akva, s kabli nad dvanajstimi vlakni, ki ponavljajo zaporedje na vmesno cev in dodajo sledilno oznako.



Vsakdo, ki se ukvarja s tem, kako namestiti pletenico z 12 vlakni v ploščo za povezovanje, mora nabor barv obravnavati kot element specifikacije in ne kot udobje na terenu. Veljata dva opozorila. Konvenciji IEC in TIA se ne strinjata na vseh mestih, zato je treba za gradnjo, ki meša kabel iz ene konvencije z repi iz druge, preslikavo zapisati pred spajanjem, namesto da bi jo odkrili med testiranjem. In konvencija, ki prispe, je tista, ki jo imenuje naročilnica. Dobavljamo12-barvni kompleti kitkkateremu koli zaporedju, kar pomeni, da je odločitev sprejeta na RFQ, ne na pladnju.

Uporabite 0,1 dB na spoj kot delovno tarčo, ko spajate pletenice vlaken, in pričakujte, da bo sodoben spenjalnik-za poravnavo jedra na čistem eno-steklu pristal precej pod njim. Sprejem pogodbe pa sledi specifikaciji projekta in izdaji, ki jo imenuje, ne temu odstavku. Krožijo trije pragovi, ki izhajajo iz dokumentov zelo različnih avtoritet, projektna datoteka pa odloči, kateri velja.

Praktično pravilo, ki sledi: specifikacija projekta prehiteva vsako generično številko v tej tabeli, vključno z našo. Kjer si nasprotujeta, zmaga specifikacija in prepir je končan.

Razpon med 0,3 dB in 0,05 dB je tam, kjer živijo spori glede sprejemanja, razlog pa je aritmetika. Povezava PON, ki nosi visoko razmerje delitve, ima malo rezerve po izgubi razdelilnika, parih konektorjev in slabljenju poti, tako da vsak skupni pristanek pri 0,15 dB namesto 0,05 dB porabi proračun, ki bi ga prihodnje vozlišče potrebovalo. Na 90-metrskem komercialnem LAN teku je isti spoj nepomemben.

Še ena aritmetika, natančno izražena. V proračunu za najslabši -primer, izračunanem na podlagi najvišjih dovoljenih vrednosti standarda, spojeni konektorski par pri 0,75 dB porabi več kot dvakrat toliko, kot porabi spoj pri 0,3 dB, zato je vmesnik konektorja, ne fuzijski spoj, večja postavka. Resnične komponente običajno delujejo veliko bolje kot kateri koli strop, zato je konec konektorja vsakega optičnega kabla, ki ga pošljemo, izmerjen in ne predviden.

Ko certificirate spoje fiber pigtail, obstajata dve ravni testiranja, ki nista zamenljivi. Stopnja 1 je certificiranje vstavljenih izgub z nizom preskusov optičnih izgub in to je tisto, kar potrjuje povezavo. Stopnja 2 je karakterizacija OTDR in je diagnostična. Sled, ki prikazuje vsak spoj pod 0,05 dB, je koristen dokaz in ne nadomešča rezultatov stopnje 1.

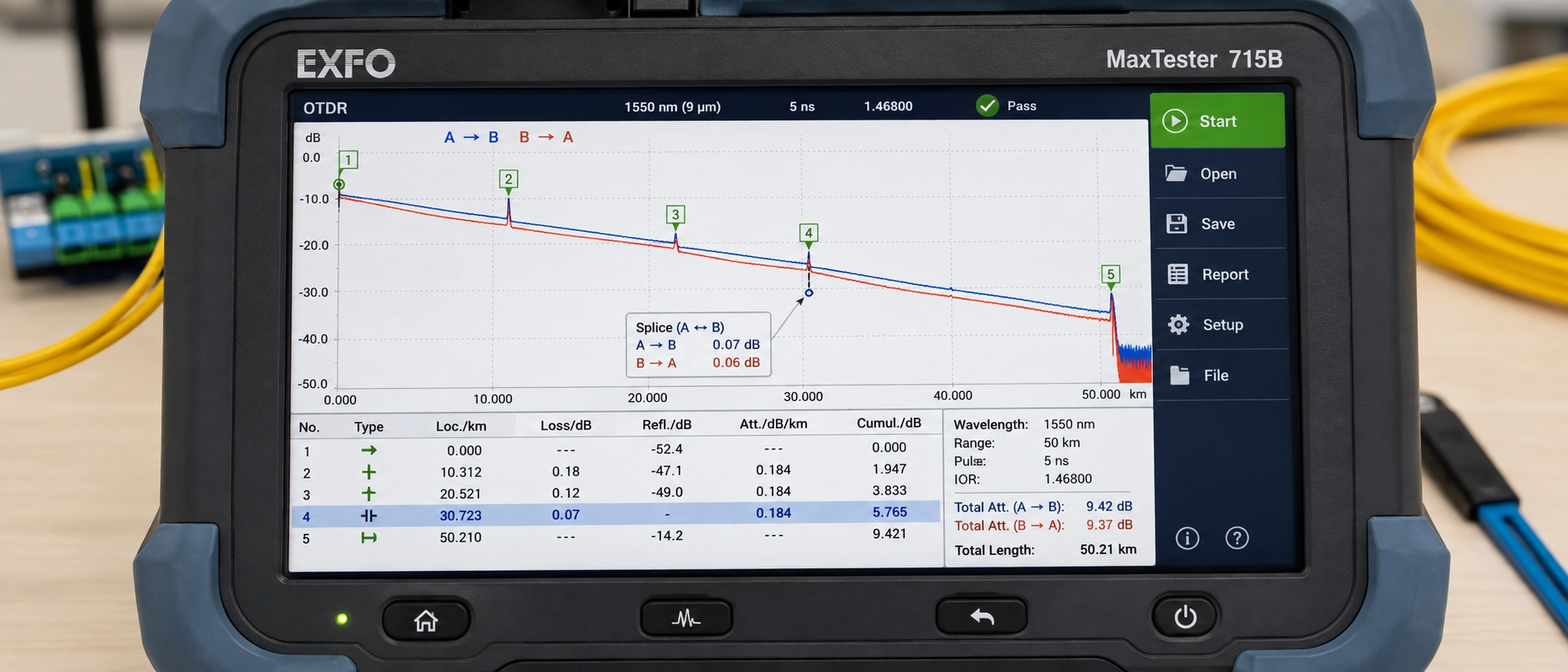

Drugo pravilo ujame več posadk kot prvo. Izgubo spoja OTDR je treba izmeriti iz obeh smeri in izračunati povprečje. To je merilna metoda, na kateri temelji postopek, in eno-smerni rezultati na povezavi, ki vsebuje različna vlakna, niso samo nenatančni, so napačni v predvidljivi smeri (Corning). Kar nas pripelje do branja, zaradi katerega dobri tehniki znova naredijo dobre spoje.

OTDR ne meri izgube pri spoju na spoju z optičnimi vlakni. Meri povratno sipanje na obeh straneh dogodka in na podlagi koraka sklepa o izgubi. Ko imata dve vlakni različna premera polja načina, se njuni koeficienti povratnega sipanja razlikujejo in ugotovljeni korak je onesnažen s to razliko.

Merjeno od večje-strani MFD proti manjši, instrument poroča o navideznem povečanju, kar pomeni moč, ki ne more obstajati. Merjeno na drugi način poroča o napihnjeni izgubi. Povprečenje obeh smeri odstrani artefakt in pusti pravo sliko.

Primerjava-na ravni kategorije ni zadosten dokaz razlike v polju načina in tukaj gre večina razlag polja narobe. ITU-T zahteva, da se nazivna večnamenska naprava in toleranca deklarirata pri 1310 nm znotraj dovoljenega območja, dovoljena območja za standardni enojni-način in-neobčutljive kategorije pa se prekrivajo (ITU-T G.652). Prekrivanje ni teoretično: Corningov SMF-28 Ultra navaja 9,2 ± 0,4 μm pri 1310 nm, medtem ko je popolnoma skladen z G.652.Dinpresegajo zahtevo glede upogiba G.657.A1, zato vam "vlakno G.657" samo po sebi ne pove ničesar o polju načina, v katerega se spajate. Drugi dizajni,-neobčutljivi na upogibanje, zlasti v kategorijah B, so nameščeni nižje.

Delovno pravilo torej ni "pričakuj pridobitev, ko G.657 sreča G.652". To je: preberite deklarirano nominalno večnamensko napravo na obeh podatkovnih listih, na glavnem kablu in na kablu, in pričakujte asimetrijo smeri, ko se ti dve deklarirani vrednosti pomembno razlikujeta. Imena kategorij vas bodo zavedla, podatkovni listi pa ne. To je razlog, zakaj tiskamo razred vlaken, G.652D, G.657A1 ali G.657A2, na specifikacijo pletenice in zakaj je prositi dobavitelja za deklarirano večnamensko napravo razumno vprašanje in ne pedantno.

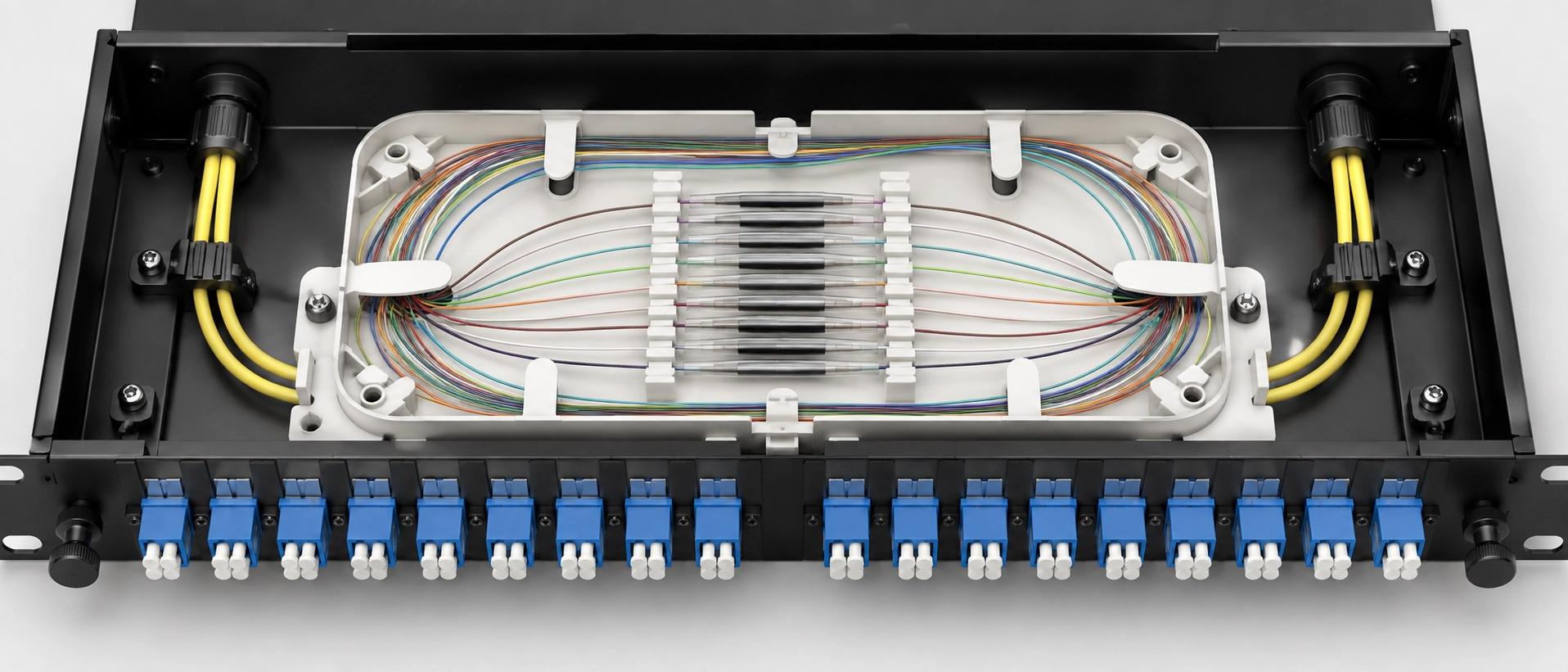

Uporabite spoj-na konektorjih namesto fiber pigtailov, kadar so zavezujoča omejitev položaji pladnjev in ne optična izguba ali cena na enoto. Spojni -priključki ne potrebujejo zunanjega zaščitnega tulca ali držala za shranjevanje (Fluke Networks), in v ohišju 1U s pladnjem, ki že nosi celoten nabor spojev, je to odločilno.

Meja poteka v drugo smer pod štirimi pogoji: prostor na plošči je ustrezen, cena na zaključek je pomembna pri količini, vmesnik konektorja bo morda treba spremeniti pozneje v življenjski dobi naprave ali želite, da je konec konektorja tovarniško-preizkušen artikel z dokumentiranimi podatki o izgubah in ne izdelek,-proizveden na terenu.

Tri situacije uvedbe naredijo odločitev o fiber pigtailu v primerjavi s spojem-na konektorju v patch panelu konkreten. V omari ali priključni omarici FTTH so zanke najprimernejša pot, ko je škatla dobavljena z vgrajenim pladnjem, število držal pokriva število vlaken z vsaj enim rezervnim položajem, dolžina rokava, ki ga kupite, je dejansko nameščena v tem držalu in zasnova zahteva tovarniško-zaključen konektor na vratih. Spremenite katero koli od teh in-znova zaženite primerjavo. V nosilnem ODF-ju na vhodu v podatkovno središče je dohodna naprava običajno spojena na plošče, naložene s tovarniško-končanimi konci, arhitektura pa predvideva, da pladnji obstajajo, tako da vsakdo, ki sprašuje, kako spojiti vlaknene vezice v ODF-ju, dela znotraj zasnove, ki je že odgovorila na to vprašanje. V stisnjenem poslovnem IDF-ju, kjer je za 48 vlaken določena plošča 1U, se aritmetika pogosto ne zapre in prava izbira je med globljim ohišjem in spajanjem-konektorjev. Ta kompromis-je enak tistemuprimerjava patch panela z ODFv fazi načrtovanja.

Ali se aritmetika zaključi v vašem specifičnem primeru, je odvisno od treh spremenljivk, ki jih ne more zagotoviti noben splošen članek: zmogljivosti držala vašega pladnja, dolžine zaščitnega tulca, ki ga uporabljate, in poti od držala do adapterja. Pošljite nam model plošče, število pladnjev in število vlaken, mi pa bomo primerjali podatke o ohlapnosti in dolžini s temi tremi ter poslali nazaj priporočeno dolžino pletenice in zaporedje vlaken za to ohišje, skupaj z merilnim delovnim listom, ki smo ga uporabili za to.

Osem specifikacijskih vrstic določa, kako se fiber pigtail obnaša na klopi, in vsaka od njih se kasneje prikaže kot hitrost ali predelava na pladnju.

Dve dokumentacijski vrstici pripadata istemu naročilu: na-serije ali na-enotne preskusne zapise, ki zajemajo vstavljeno izgubo in povratno izgubo, ter potrdilo o skladnosti. Oboje je na naši strani standardni rezultat in ne izjema, zaradi česar je pogovor o sprejemu kratek, ko se pregledujejo lastni rezultati OTDR stranke.

Če želite videti, kako ta dokumentacija dejansko izgleda, preden se zavežete dobavitelju, nas prosite zapletenica iz optičnih vlaken po merispecifikacijski list skupaj z vzorcem poročila o preskusu IL in RL iz primerljive serije. To je hitrejši način presojanja proizvajalca kot katera koli trditev na podatkovnem listu, vključno s tistimi v tem članku.
