V anFBT razdelilnik proti PLC razdelilnikuprimerjava, nobena tehnologija ni samodejno boljša za vsako optično omrežje. FBT je običajno prva možnost za oceno, ko projekt potrebuje nizko število vrat, definirano okno valovne dolžine ali neenakomerno razdelitev, kot je 10/90. PLC je na splošno močnejša izbira za enakomerno delitev z visoko-gostoto, široko pokritost valovnih dolžin in dosledno izhodno zmogljivost v omrežjih FTTH in PON.
Odločitev ne sme temeljiti zgolj na imenu tehnologije ali ceni na enoto. Število vrat, vzorec razdelitve, največja vstavljena izguba, enakomernost, delovne valovne dolžine, vrsta paketa, izguba priključka in celoten optični proračun vplivajo na to, ali je razdelilnik primeren.
Bralci, ki potrebujejo širši uvod, lahko to najprej pregledajovodnik za vrste optičnih razdelilnikov in načela delovanja. Spodnji razdelki se osredotočajo posebej na to, kako se dizajni FBT in PLC razlikujejo in kako te razlike spremeniti v upravičljivo izbiro.
FBT ali PLC: Vodnik za hitro izbiro
| Projektne zahteve | Najprej je treba oceniti tehnologijo | Razlog |
|---|---|---|
| Neenakomerna delitev, kot je 5/95, 10/90 ali 20/80 | FBT | Spojniki FBT so običajno zasnovani za asimetrično distribucijo optične moči. |
| Preprosta razdelitev 1 × 2 na določeni valovni dolžini | FBT ali PLC | Oboje lahko deluje; primerjajte zajamčeno izgubo, pasovno širino, paket in skupne stroške namestitve. |
| Enaka porazdelitev 1×8, 1×16, 1×32 ali 1×64 | PLC | Tehnologija PLC je zelo primerna za kompaktno, veliko-število in enakomerno enako cepljenje. |
| Omrežje FTTH podpira več načrtov valovnih dolžin PON | PLC | Širokopasovni izdelki PLC so običajno določeni v širokem eno-razponu delovanja. |
| Nadzorna pipa, ki mora ohraniti največ moči na prehodni poti | FBT | Asimetrično sklopno razmerje lahko rezervira le majhen odstotek za spremljanje. |
| Zunanja omarica ali zapiralo | Kvalificirana končna montaža | Primernost za uporabo na prostem je odvisna od embalaže, tesnjenja, zaščite in kvalifikacije, ne pa samo od tehnologije PLC ali FBT. |
| Najnižja začetna cena komponente | Primerjava-specifična za projekt | Povezovalna povezava, spajanje na terenu, prostor v ohišju, preskusne zahteve in nadomestno delo lahko odtehtajo ceno golih komponent. |
Kaj počne optični razdelilnik?
Optični razdelilnik je pasivna komponenta, ki porazdeli vhodno optično moč med dve ali več izhodnih vlaken. Ne ojača, regenerira ali elektronsko preklaplja signala. Vsak izhod zato prejme manj optične moči kot vhod, tudi če naprava sama nima proizvodnih izgub.
Optični razdelilniki se uporabljajo v FTTH, GPON, XGS-PON, optičnih distribucijskih omrežjih, nadzornih povezavah in drugih sistemih od-do-več točk. Konfiguracije so lahko zapisane kot 1×2, 1×8 ali 2×16, kjer prva številka identificira vhodno število, druga pa izhodno število.
Pogojispojnikinrazdelilnikvčasih se prekrivajo. Spojnik lahko združuje ali deli optično moč, medtem ko se razdelilnik običajno uporablja, kadar je primarni namen distribucija na več izhodov. Za podrobnejšo razlago parametrov, ki si jih delijo te naprave, glejte ta vodnik zaspecifikacije spojnika za optična vlakna in razdelilnika.

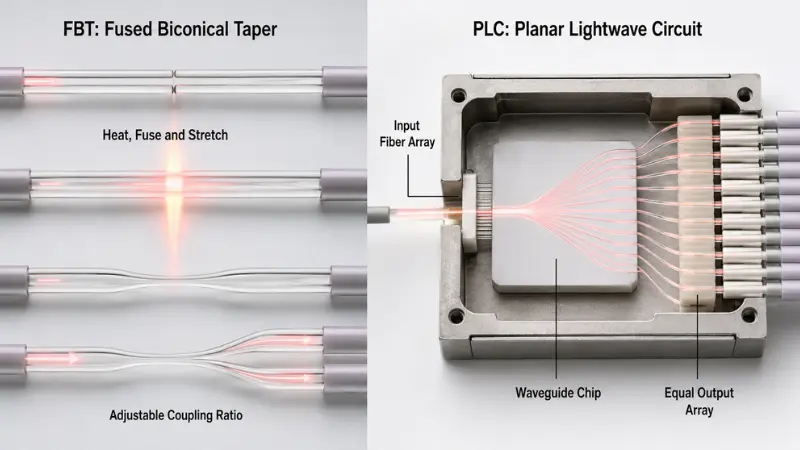

Kako delujejo razdelilniki FBT in PLC?
Tehnologija razdelilnika FBT
FBT pomeniZlit bikonični konus. Med proizvodnjo se dve ali več optičnih vlaken poravna, segreje, stopi in raztegne, da se ustvari zoženo območje sklopitve. Proizvodni proces nadzira, kako se optična moč prenaša med vlakni.
Ker je sklopko mogoče nastaviti, so naprave FBT še posebej uporabne pri neenakih razmerjih. Komercialni izdelki so lahko zasnovani za 50/50, 40/60, 20/80, 10/90 ali druge določene distribucije. AFL, na primer, objavlja širokopasovne spojnike s taljenjem z razpoložljivimi razmerji sklopitve od 5 % do 50 %. To je primer-družine izdelkov in ne univerzalna specifikacija za vsako napravo FBT.Uradne informacije o širokopasovnem spojniku AFLzagotavlja ustrezen obseg in podrobnosti o kvalifikacijah.
Kompakten1×2 FBT optični razdelilnikzato je lahko primeren za pipo za spremljanje, vejo z nizkim-številom ali aplikacijo, kjer dve poti zahtevata različne ravni moči.
Učinkovitost FBT je treba še vedno oceniti na podlagi dejanskega podatkovnega lista. Nekateri izdelki so optimizirani za izbrana okna valovnih dolžin, na voljo pa so tudi kvalificirani širokopasovni modeli. Ni točno domnevati, da ima vsak razdelilnik FBT enako občutljivost valovne dolžine, temperaturno območje ali omejitev števila vrat-.
PLC razdelilna tehnologija
PLC pomeniPlanarno svetlobno valovno vezje. PLC razdelilnik uporablja optične valovode, oblikovane na čipu. Vhodni niz vlaken in izhodni niz vlaken sta natančno poravnana s čipom, povezana in zaščitena znotraj končnega paketa.
Ta struktura je zelo primerna za enakomerno porazdelitev moči med številnimi izhodi. Objavljena družina razdelilnikov AFL PLC na primer določa delovanje prek 1260–1650 nm, celo razdelitev po navedeni pasovni širini, nizek PDL in konfiguracije, ki segajo od 1×4 do 2×32. Te številke veljajo za to družino izdelkov in jih ne bi smeli obravnavati kot garancije za vsak razdelilnik PLC.Specifikacija PLC razdelilnika AFLprav tako navaja, da navedene vrednosti vstavljanja-izgube izključujejo priključke.
Kupci lahko pregledajo razpoložljivoPaleta izdelkov razdelilnika PLCpri ujemanju števila vrat, konektorjev, konektorjev in zahtev glede paketa.

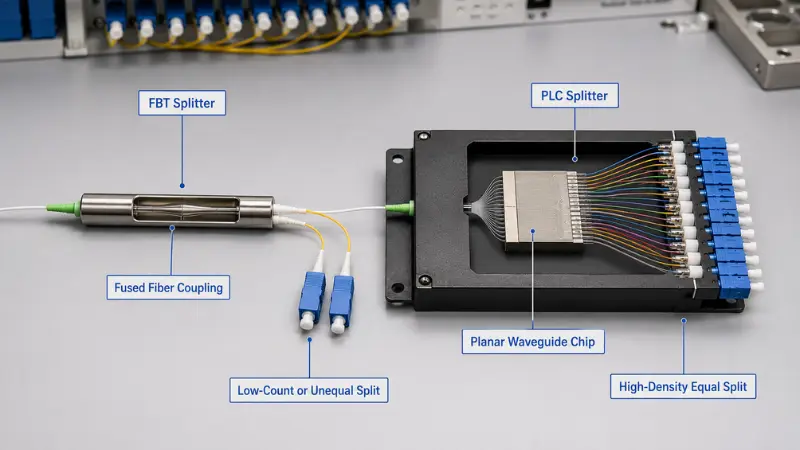

Primerjava razdelilnika FBT in razdelilnika PLC
| Primerjalni faktor | FBT razdelilnik | PLC razdelilnik |
|---|---|---|
| Optična struktura | Staljena in konična optična vlakna | Valovodno vezje z poravnanimi vhodnimi in izhodnimi nizi vlaken |
| Tipičen split vzorec | Enako ali neenako | Najpogosteje enako |
| Najmočnejši nanos | Nizko-število vej in asimetričnih pip | Enakomerna porazdelitev z visoko{0}}gostoto |
| Obnašanje valovne dolžine | Močno je odvisno od izbrane zasnove izdelka in okna valovne dolžine | Širokopasovni izdelki so običajno na voljo za eno-načinovna dostopovna omrežja |
| Visok izkoristek šteje | Lahko zahteva več zlitih stopenj, kar poveča kumulativno izgubo in kompleksnost sestavljanja | Zelo primeren za kompaktne konfiguracije z-številom-vrat |
| Enotnost pristanišča | Poseben-izdelek in težje nadzorovan v številnih kaskadnih izhodih | Na splošno bolj primeren za nadzor enotnosti v več enakih izhodih |
| Velikost paketa | Naprave z-nizkim številom so lahko kompaktne; več stopenj lahko zahteva več prostora | Visoko število izhodov je mogoče zapakirati v kompaktne module |
| Temperatura in okoljska učinkovitost | Odvisno od paketa in kvalifikacije | Odvisno od paketa in kvalifikacije |
| Stroškovna tendenca | Lahko je ekonomično za preproste-majhne ali neenake modele | Pogosto zagotavlja boljšo vrednost, saj se enako število vrat in gostota povečata |
| Skupna uporaba omrežja | Spremljanje, arhitekture dovodov in izbrana porazdelitev-števila | FTTH, GPON, XGS-PON in distribucija ODN visoke-gostote |
Tabela opisuje težnje oblikovanja in ne pogodbenih omejitev. Nizko{1}}kakovosten PLC razdelilnik lahko deluje slabše kot dobro-kvalificiran spojnik FBT. Tehnološka oznaka ni nadomestilo za popolno specifikacijo in poročilo o preskusu.
Optični parametri, ki odločajo o zmogljivosti
| Parameter | Kaj to pomeni | Kako ga primerjati |
|---|---|---|
| Največja vstavljena izguba | Največja dovoljena izguba od vhodnih do izhodnih vrat | Uporabite zajamčeno največjo vrednost in preverite, ali so priključki vključeni. |
| Enotnost | Razlika v izgubi med najboljšimi in najslabšimi izhodnimi vrati | Uporabite največjo dovoljeno variacijo, ne samo povprečne izhodne moči. |
| PDL | Variacija izgube, ki jo povzročajo spremembe v stanju polarizacije | Primerjajte največji PDL v določeni valovni dolžini in temperaturnem območju. |
| Povratna izguba | Mera optičnega odboja, ki se vrača proti viru | Višje vrednosti povratne{0}}izgube na splošno pomenijo nižji odboj. |
| Usmerjenost | Izolacija med optičnimi potmi ali izhodnimi vrati | Preverite zajamčeno najmanjšo vrednost in veljavne preskusne pogoje. |
| Izguba-odvisna od valovne dolžine | Spremembe v vnesenih izgubah v območju delovnih valovnih dolžin | Potrdite celoten delovni pas namesto preverjanja samo ene testne valovne dolžine. |
| Temperaturno-odvisna izguba | Sprememba vnesene izgube, ko se spremeni temperatura komponente | Ne mešajte navedenega delovnega območja z zajamčeno optično stabilnostjo v tem območju. |
| Izguba priključka | Dodatna izguba zaradi tovarni-vgrajenih konektorjev in povezovanja na terenu | Potrdite, ali je specifikacija razdelilnika za gola vlakna, pletenice ali popoln sklop s konektorji. |
Posebno pozornost si zasluži vstavljena izguba. Objavljena vrednost lahko opisuje samo goli razdelilnik, medtem ko lahko drug dobavitelj vključuje tovarniško-vgrajene priključke. Teh dveh vrednosti ni mogoče neposredno primerjati.
Poliranje konektorjev vpliva tudi na združljivost odboja in parjenja. SC/APC je običajen v dostopovnih omrežjih, kjer je nadzor refleksije pomemben, vendar se mora pravilen vmesnik ujemati z opremo, adapterjem in obstoječo napravo. Čelni strani APC in UPC se ne smejo neposredno spajati. Ta vodnik zaPoliranje konektorjev PC, UPC in APCpojasnjuje razlike med mehanskimi in povratnimi-izgubami.
Kako razmerje delitve vpliva na optično izgubo?
Tudi idealen pasivni razdelilnik mora razdeliti razpoložljivo moč. Za enak razdelilnik 1 × N je teoretična izguba pri cepljenju:
Idealna cepitvena izguba=10 × log10(N)
| Enakomerna delitev | Približna idealna izguba |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
To so matematični minimumi. Dejanska največja vstavljena izguba je višja, ker proizvedena naprava povzroča presežne izgube, prehodne izgube in, kjer je to primerno, izgube v konektorju.
Reprezentativne možnosti izdelkov vključujejo a1×2 PLC razdelilnik, 1×8 PLC razdelilnik, 1×16 PLC razdelilnik, 1×32 PLC razdelilnikin1×64 PLC razdelilnik. Njihove dejanske omejitve je treba vzeti iz ustrezne odobrene specifikacije in ne iz zgornje teoretične tabele.

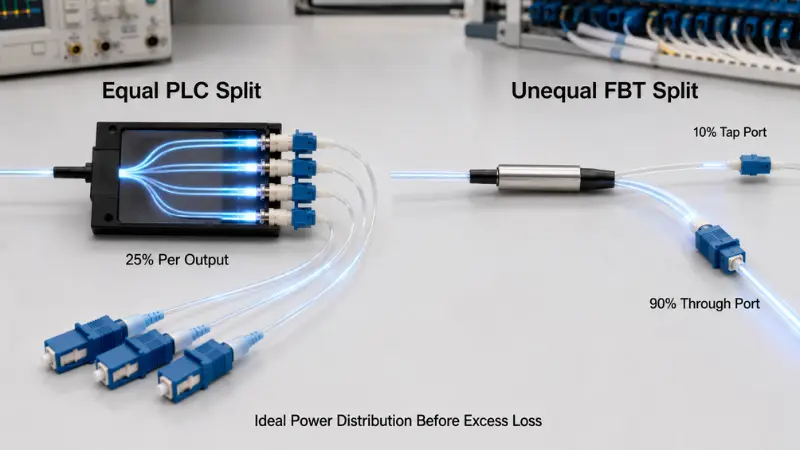

Neenakomerna razdeljena izguba FBT
Za neenako vejo, ki prejme ulomekpvhodne moči je idealna izguba veje:
Idealna izguba veje=−10 × log10(p)
Za teoretično delitev 10/90:
- 10-odstotna veja ima idealno izgubo 10,0 dB.
- 90-odstotna veja ima idealno izgubo približno 0,46 dB.
Dejanska vstavljena izguba na obeh poteh bo višja, ker ima spojnik presežne izgube in dovoljeno toleranco-sklopnega razmerja. Nabavna specifikacija bi morala zato identificirati priključek, skozi priključek, toleranco sklopitve in največjo izgubo za vsako pot.
Ta razlika je razlog, zakaj FBT ostaja pomemben pri postavitvah dolgega ali razvejanega dostopa. Podrobnejša razprava o aplikaciji je na voljo v tem priročniku zaneuravnotežena delitev za podeželske projekte FTTH.

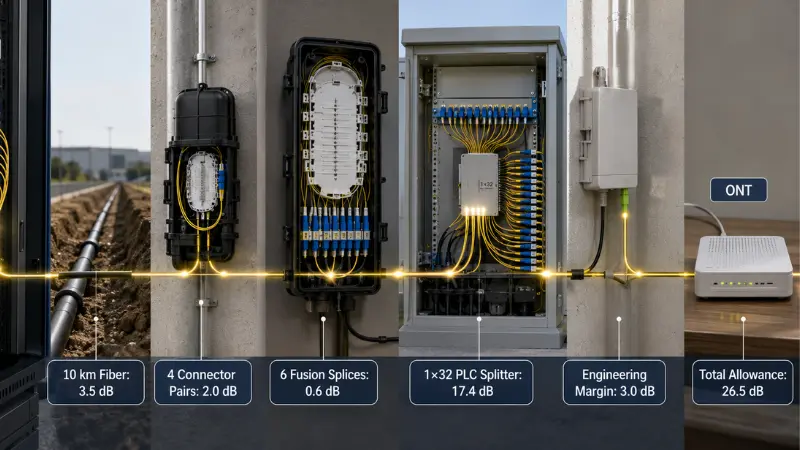

Delovni primer: 1×32 PLC Optical Budget
Sledi ilustrativen izračun, ne univerzalna zasnova PON. Vsako vrednost je treba nadomestiti z dejansko specifikacijo kabla, komponente in opreme za projekt.
| Predmet izgube | Primer Predpostavka | Izračunani dodatek |
|---|---|---|
| Slabljenje vlaken | 10 km × 0,35 dB/km | 3,5 dB |
| Parni pari konektorjev | 4 × 0,5 dB | 2,0 dB |
| Fuzijski spoji | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC razdelilnik | Največ 17,4 dB, na podlagi ene objavljene družine izdelkov golega-razdelilnika | 17,4 dB |
| Inženiring in meja staranja | Projektna predpostavka | 3,0 dB |
| Dodatek za skupno pot | 26,5 dB |
Številka razdelilnika 17,4 dB izvira iz enega podatkovnega lista AFL PLC in izrecno izključuje priključke. Vključen je samo za prikaz metode izračuna.
Če izbrana kombinacija OLT in ONT zagotavlja preverjen optični proračun 29 dB pod veljavnimi pogoji delovanja, ta primer pusti 2,5 dB po navedenem inženirskem dodatku. Če je proračun za opremo manjši, je pot daljša ali so dodane dodatne povezave, lahko zasnova ne uspe.
Za pravilen izračun je treba uporabiti:
- Največja izguba komponente namesto tipične izgube
- Najdaljša načrtovana optična pot
- Najslabša izhodna vrata razdelilnika
- Pravilno slabljenje vlaken-odvisno od valovne dolžine
- Vsi konektorji, adapterji in spojne točke
- Dejanski optični razred OLT in ONT
- Dogovorjena stopnja inženiringa in staranja
Centralizirana ali kaskadna delitev
| Arhitektura | Prednosti | Tveganja in kompromisi- |
|---|---|---|
| Centralizirana delitev | Ena glavna razdelilna stopnja, enostavnejše obračunavanje izgub, lažje upravljanje vrat in manj pasivnih stopenj | Morda boste potrebovali več distribucijskih vlaken in skrbno postavitev osrednje lokacije razdelilnika |
| Kaskadno cepljenje | Lahko postavi manjše razdeljene stopnje bližje naročniškim skupinam in podpira porazdeljene omrežne postavitve | Dodaja razdelilne stopnje, priključne točke, kumulativno presežno izgubo in kompleksnost odpravljanja težav |
Razdelilnik 1 × 4, ki mu sledi razdelilnik 1 × 8, ustvari skupno razdelitev 1 × 32, vendar izguba poti ni omejena na 15,1 dB idealne delitve 1 × 32. Zasnova mora dodati podano vneseno izgubo obeh razdelilnih stopenj, skupaj s povezavami in spoji med njima.
CommScope dokumentira nizko-število modulov PLC v porazdeljenih razdeljenih arhitekturah, kjer je druga stopnja razdelilnika nameščena dlje v zunanji obrat. To dokazuje, da je mogoče izdelke PLC z nizkim-številom uporabiti tudi v kaskadnih oblikah; arhitekture ne smemo sklepati zgolj iz imena tehnologije.
Kdaj je cepilnik FBT boljši?
FBT je treba najprej oceniti, ko zahtevana porazdelitev moči ni enaka. Nadzorni priključki, stopenjske podeželske podružnice in povezave z namerno različnimi proračuni podružnic so močnejši razlogi za izbiro FBT kot zgolj primerjava njegove nabavne cene s PLC.
FBT je lahko primeren tudi za nizko-razdelitev števila pri jasno določeni valovni dolžini, zlasti kadar projekt ne zahteva široke več{1}}združljivosti valovnih dolžin ali prihodnje migracije po isti pasivni poti.
Pred odobritvijo preverite:
- Oblikovano okno valovne dolžine
- Razmerje sklopke in toleranca razmerja
- Največja vstavljena izguba za vsak izhod
- Povratna izguba in usmerjenost
- Zmogljivost-odvisna od temperature
- Paket, zaščita vlaken in vrsta priključka
Ne zavrnite vsake naprave FBT, ker uporablja tehnologijo fused. Kvalificirani širokopasovni izdelki FBT obstajajo, njihovo delovanje pa je treba presojati na podlagi posebnega podatkovnega lista in dokazov o zanesljivosti. Nasprotno pa izdelka FBT z ozkim-okenom ne uporabljajte v omrežju, za katerega prihodnje zahteve glede valovne dolžine niso opredeljene.
Ko je razdelilnik PLC boljši
PLC je na splošno bolj praktična izbira, ko projekt zahteva veliko enakih izhodov, kompaktno embalažo in nadzorovano enotnost med -vrati-. Ti pogoji so običajni pri distribuciji FTTH z uporabo konfiguracij 1×8, 1×16, 1×32 in 1×64.
PLC je tudi močnejši kandidat, ko mora ista pasivna infrastruktura podpirati več dostopovnih-načrtov valovnih dolžin omrežja. Zahteve fizične-plasti za GPON in XGS-PON so opredeljene v veljavnihPriporočilo ITU-T G.984.2 GPONinPriporočilo ITU-T G.9807.1 XGS-PON. Načrtovalci bi morali uporabiti trenutne specifikacije opreme in uporabna priporočila, namesto da predvidevajo, da vsako omrežje uporablja isti načrt valovne dolžine ali optični proračun.
PLC ni samodejno izdelek za uporabo na prostem. Jeklena cev, ABS modul ali kaseta morajo biti še vedno zaščiteni v ohišju, ki ustreza namestitvi. Zanesljivost je odvisna od celotnega sklopa, vključno s povezavami, razbremenitvijo napetosti, priključki, adapterji, tesnilom in okoljsko usposobljenostjo.
Sedem{0}}stopenjski postopek izbire razdelilnika
- Določite porazdelitev moči:Določite enake ali neenake izhode, štetje vhodov, štetje izhodov in vsa zahtevana dovodna ali prehodna vrata.
- Navedite vse trenutne in načrtovane valovne dolžine:Vključite zahteve navzgor, navzdol, prekrivanje in migracijo.
- Izberite razdeljeno arhitekturo:Primerjajte centralizirane in kaskadne zasnove, ne samo končnega števila naročnikov.
- Izračunajte najslabši{0}}optični proračun:Uporabite največje izgube, najdaljšo pot in najšibkejši izhod razdelilnika.
- Določite okolje namestitve:Navedite notranjo ali zunanjo uporabo, temperaturno območje, vlažnost, ohišje, rokovanje in pričakovano-življenjsko dobo delovanja.
- Izberite paket in konektor:Modul uskladite s pladnjem za spajanje, priključno omarico, omarico, ODF ali stojalom.
- Preglejte dokumentacijo o kakovosti:Zahtevajte zajamčene specifikacije, preskusne valovne dolžine, serijska poročila in veljavna dokazila o kvalifikaciji.
Za projekte, ki vključujejo razdelilnike, adapterje, priključke, priključne omarice in povezovalne kable v istem seznamu materialov,Vodnik za nabavo pasivnih komponent FTTHzagotavlja širši okvir nakupa.
Izbira paketa in priključka
| Vrsta paketa | Tipična namestitev | Glavna korist | Glavni premislek |
|---|---|---|---|
| Gola vlakna | Integrirani modul, zaščiten pladenj za spajanje ali sestav po meri | Najmanjši odtis | Zahteva nadzorovano rokovanje in popolno zunanjo zaščito |
| Jeklena cev ali brez blokov | Spojni pladenj, zapiralo ali kompaktna razdelilna škatla | Izboljšana mehanska zaščita s kompaktno obliko | Usmerjanje vlaken in radij upogiba ostajata kritična |
| ABS modul | Stenska škatla, omara ali zaščitena zunanja razdelilna omara | Obloženi pletenici in močnejša zaščita komponent | Zavzame več prostora kot naprava z golimi ali jeklenimi{0}}cevmi |
| LGX ali vtični-kaseta | Modularna omara, ODF ali razdelilni okvir | Hitra zamenjava, jasna identifikacija vrat in namestitev plug-and-play | Zahteva združljive dimenzije ohišja in postavitev adapterja |
| Razdelilnik-za montažo v stojalo | Osrednja pisarna, soba z opremo ali o-visoka gostota | Organiziran sprednji dostop in velika zmogljivost vrat | Porabi prostor v omari in doda adapterske povezave |
Ta pregledVrste paketov razdelilnikov PLClahko pomaga prilagoditi optično komponento njenemu ohišju. Razdelilnik, namenjen stenski -distribuciji dostopa, je lahko vgrajen tudi v ustrezno ohišje, kot je24-žilna optična razdelilna omarica, pod pogojem, da zmogljivost pladnja, število adapterjev, napeljava kablov in zahteve glede tesnjenja ustrezajo projektu.
Razdelilniki s konektorji zmanjšajo -delo pri spajanju na terenu in poenostavijo zamenjavo, vendar vsak parjen par dodaja izgubo in zahteva-čelni pregled. Nezaključeni priključki lahko zmanjšajo točke adapterja, vendar zahtevajo-opremo za spajanje, usposobljene inštalaterje in zaščiteno shranjevanje spoja.
Kako primerjati podatkovne liste dobaviteljev?
| Predmet za zahtevo | Kaj mora navesti dobavitelj | Tveganje, če manjka |
|---|---|---|
| Konfiguracija | 1×N ali 2×N, enako ali neenako razmerje, identifikacija vrat | Priložena naprava se morda ne ujema z arhitekturo omrežja. |
| Delovna valovna dolžina | Celotno zajamčeno območje valovnih dolžin | Izguba je lahko sprejemljiva pri eni valovni dolžini, vendar ne v zahtevanem pasu storitev. |
| Vstavljena izguba | Največja izguba za vsako konfiguracijo in ali so priključki vključeni | Ponudb dobaviteljev ni mogoče primerjati na isti podlagi. |
| Enotnost | Največja variacija izgube med -vrati- | Ena naročniška podružnica ima lahko bistveno nižjo maržo kot druge. |
| PDL | Največja vrednost in preskusni pogoji | Razlike v zmogljivosti so lahko skrite za povprečno številko-izgube vstavljanja. |
| Povratna izguba in usmerjenost | Zajamčene minimalne vrednosti | Zmogljivost odboja in izolacije vrat ostaja neznana. |
| Temperaturna zmogljivost | Območje delovanja in dovoljena optična sprememba v tem območju | Široka oznaka temperature morda ne predstavlja stabilne optične zmogljivosti. |
| Paket in vlakna | Mere, vrsta vlaken, prevleka, plašč, dolžina pletenice in zahteve za upogib | Naprava morda ne ustreza predvidenemu pladnju, škatli ali stojalu. |
| Specifikacija priključka | Vrsta konektorja, poliranje, razred in ali testiranje vključuje konektor | Med namestitvijo lahko pride do nepričakovane izgube ali težav z združljivostjo. |
| Poročilo o preskusu | Testne valovne dolžine, rezultati posameznih vrat, serijska številka in datum testa | Dobavljenega izdelka ni mogoče izslediti s prijavljenimi merami. |
Zahtevki GR-1209 in GR-1221
GR-1209 in GR-1221 se običajno omenjata skupaj, ko dobavitelji razpravljajo o kvalifikaciji pasivnih optičnih komponent in dolgoročnem zagotavljanju zanesljivosti. Trditev, kot je "skladno s Telcordia", bi morala identificirati:
- Veljavni standard in izdaja
- Konfiguracija testiranega izdelka
- Testni laboratorij
- Obseg preizkusa in ustrezni razdelki
- Ne glede na to, ali se rezultat nanaša na golo komponento ali celoten sklop s konektorji
Vhodni pregled in testiranje
- Potrdite identiteto izdelka:Preverite tehnologijo, konfiguracijo, razmerje, valovno dolžino, vlakno, dolžino pletenice, poliranje konektorja, serijsko številko in oznako.
- Preglejte embalažo in vlakna:Poiščite zmečkane cevi, ohlapno razbremenitev napetosti, ostre zavoje, poškodovane plašče, izpostavljena vlakna ali napačno oštevilčenje vrat.
- Preglejte in očistite končne površine priključkov:Ne priključujte kontaminiranega razdelilnika na testni komplet ali omrežje pod napetostjo.
- Nastavite referenco in izmerite vsak izhod:Uporabite stabilen vir in kalibriran merilnik optične moči pri določenih testnih valovnih dolžinah. Zabeležite izgubo vsakega priključka in izračunajte enakomernost iz najboljših in najslabših rezultatov.
- Primerjajte rezultate s pogodbenimi omejitvami:Ne uporabljajte splošne internetne tabele kot standarda za uspešno ali neuspešno preverjanje.
- Hraniti sledljive zapise:Shranite naročilnico, serijo, serijsko številko, testno valovno dolžino, identifikacijo testne opreme, operaterja in datum pregleda.
Običajno preverjanje sprejema z uporabo vira in merilnika moči lahko preveri vstavljeno izgubo in enakomernost. Neodvisno PDL, povratna{1}}izguba ali okoljsko preverjanje lahko zahteva namensko opremo, kvalificiran laboratorij ali zapise o kvalifikacijah dobavitelja.
Pet pogostih napak pri izbiri
- Izbira samo po ceni na enoto:Cenejša gola komponenta lahko zahteva več spajanja na terenu, prostora v ohišju, dela in odpravljanja težav.
- Primerjava običajne izgube z največjo izgubo:Tipična vrednost opisuje pričakovano uspešnost; najvišja vrednost določa pogodbeno mejo. Niso zamenljivi.
- Ignoriranje vključitve priključka:Specifikacije golega razdelilnika ni mogoče neposredno primerjati s priključnim modulom, razen če so meje meritev enake.
- Ob predpostavki, da je vsak PLC razdelilnik boljši:Kakovost čipa, poravnava-matrike vlaken, embalaža, priključki in testiranje določajo končni rezultat.
- Pozabimo na prihodnje valovne dolžine in spremembe arhitekture:Razdelilnik, ki deluje za trenutno storitev, lahko omeji poznejšo selitev ali prekrivanje PON.
Predloga specifikacije RFQ
Naslednji blok je mogoče prilagoditi za povpraševanje dobavitelja:
Zahtevana tehnologija: FBT / PLC / priporočilo dobavitelja
Vhodna in izhodna konfiguracija: 1×__ / 2×__
Razdeljeni vzorec: enako / neenako __% / __%
Razpon delovne valovne dolžine: __
Največja vstavljena izguba: __ dB, priključki vključeni / izključeni
Največja enakomernost: __ dB
Najvišji PDL: __ dB
Najmanjša povratna izguba: __ dB
Najmanjša usmerjenost: __ dB
Vrsta in dimenzije paketa: __
Vrsta vlaken in dolžina pletenice: __
Vrsta priključka in poliranje: __
Temperatura delovanja in skladiščenja: __
Okolje namestitve: notranja / zunanja ohišje / zapiralo / stojalo
Zahtevano poročilo o preskusu: posamezno / serija
Zahtevano dokazilo o zanesljivosti ali kvalifikaciji: __
Zahtevano označevanje in sledljivost serijske-številke: __
Pogosto zastavljena vprašanja
V: Kaj je boljše, FBT ali PLC?
O: FBT je običajno boljše izhodišče za nizko-število ali neenakomerno porazdelitev moči. PLC je na splošno boljše izhodišče za enako -cepljenje z visoko gostoto v širokem navedenem območju valovnih dolžin. Končni odgovor je odvisen od zajamčene specifikacije izdelka in celotnega optičnega proračuna.
V: Ali je PLC vedno nižja izguba kot FBT?
O: Ne. Neizogibna teoretična izguba je določena s tem, kako je optična moč razdeljena. PLC običajno nudi večjo enotnost in učinkovitost pakiranja za številne enake izhode, vendar je treba dejansko vstavljeno izgubo primerjati z uporabo največjih vrednosti pod enakimi preskusnimi pogoji.
V: Ali razdelilnik 1×32 doda samo 15,1 DB?
O: Ne. Približno 15,1 dB je idealna matematična izguba moči delitve enakomerno med 32 izhodi. Dejanski razdelilnik doda presežne izgube, celotna pot pa lahko vključuje tudi konektorje, adapterje, spoje, slabljenje vlaken in inženirsko rezervo.
V: Ali je mogoče razdelilnike FBT uporabiti v omrežjih PON?
O: Uporabljajo se lahko, če njihovo razmerje delitve, razpon valovnih dolžin, vstavljena izguba, okoljska učinkovitost in arhitektura ustrezajo omrežju. PLC je pogostejši za delitev FTTH z enakim-številom, FBT pa lahko služi z nizkim-številom ali asimetričnimi vejami.
V: Ali so razdelilniki PLC lahko kaskadni?
O: Da. PLC razdelilnike je mogoče uporabiti v centraliziranih ali kaskadnih postavitvah. Vsako stopnjo je treba posebej vključiti v optični proračun, pri vzdrževanju in izolaciji napak pa je treba upoštevati dodatne priključne točke.
V: Ali naj izberem razdelilnik s priključki ali-splice?
O: Izberite modul s povezovanjem, ko so prednostna naloga hitra namestitev, zamenjava in dostop do vrat. Izberite napravo,-pripravljeno za spajanje, ko je zmanjšanje točk adapterja in integracija razdelilnika v zaščiten pladenj za spajanje bolj pomembna.
Zaključek
Odločitev o razdelilniku FBT proti razdelilniku PLC se začne z zahtevano porazdelitvijo moči. Neenakomerna nadzorna pipa ali preprosta veja z nizkim -štetjem pogosto kaže proti FBT. Porazdelitev FTTH z enako-visoko gostoto, združljivost s široko valovno dolžino in enotnost nadzorovanih vrat na splošno kažejo na PLC.
Izbira tehnologije je le prvi korak. Zanesljiva odločitev zahteva tudi največjo vneseno izgubo, enakomernost, pokritost valovne dolžine, okoljske omejitve, paket, konektor, testno dokumentacijo in popoln-optični proračun v najslabšem primeru.
Zagotavljanje teh zahtev v RFQ zmanjšuje dvoumnost ponudbe in podpira bolj zanesljivo zasnovo omrežja. Kupci projektov lahkopredložiti specifikacijo razdelilnika v tehnični pregled in pregled ponudbeko so definirani zahtevano razmerje, paket, konektor in pogoji delovanja.
