Ko načrtujete omrežje z optičnimi vlakni, se zgodaj pojavi eno vprašanje: v afiber patch panel proti ODFodločitev, kateri sodi v vaš regal ali telekom sobo? Kratek odgovor - doseči afiber patch panelko morate predvsem zaključiti in navzkrižno-povezati majhno-do-srednje število vlaken blizu aktivne opreme in izbratiODF (optični razdelilni okvir)ko večje število hrbteničnih ali napajalnih kablov potrebuje fuzijsko spajanje, ohlapno shranjevanje, pritrditev kablov in dolgoročno upravljanje distribucije.
Ta čista razdelitev skriva nekaj, česar se vsak terenski tehnik hitro nauči: družini izdelkov se prekrivata. Nekatere povezovalne plošče-za montažo v stojalo so dobavljene s pladnji za spajanje, nekateri kompaktni ODF-ji pa naredijo komaj kaj več od popravkov. Torej pravo vprašanje ni "katero ime", ampak "kateri poudarek oblikovanja se ujema s položajem omrežja, številom vlaken in načinom, kako kabli vstopajo in izstopajo iz enote." Ta vodnik pokriva razlike, sivo območje med njimi, izbirno matriko, izbire priključkov in dejanske konfiguracije projekta, tako da lahko prvič določite pravo enoto. Če želite najprej kratko različico, je tukajosredotočen pogled na bistvene razlike med ODF in patch panelom.

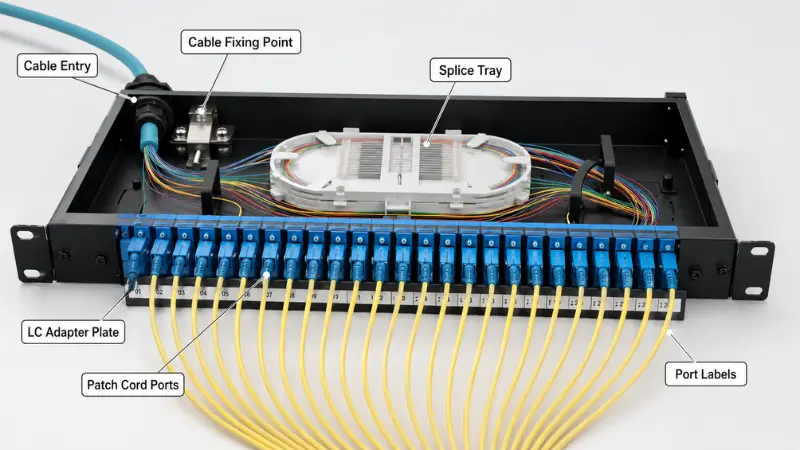

Kaj je Fiber Patch Panel?
Optična povezovalna plošča zaključi vhodna vlakna na fiksen niz adapterjev in tehnikom omogoči čist sprednji vmesnik za povezovalne kable. To je točka, kjer se strukturirani kabel sreča s mostički, ki potekajo do stikal, usmerjevalnikov, medijskih pretvornikov in optičnih sprejemnikov. Večina plošč se namesti v standardno 19-palčno omaro v višinah 1U, 2U ali 4U, čeprav so ohišja za pritrditev na steno običajna za manjše omare.
Znotraj tipične plošče boste našli adaptersko ploščo (LC, SC, FC, ST ali MPO/MTP), vstopno in pritrdilno točko za kabel, upravljanje sprednjega in zadnjega mostička, trak za označevanje in - pri mnogih modelih - majhen pladenj za spajanje kablov za spajanje pletenic na dohodni kabel. Delo na povezovalni plošči je vsakodnevno premikanje, dodajanje in spreminjanje: ponovno-krpanje povezav, ne da bi motili stalni kabel. To je tudi razlog, zakaj sta sprednji dostop in jasno oštevilčenje vrat tu pomembnejša od globokega shranjevanja.
Pogoste vrste patch panelov
- Fiksne plošče- adapterjev na statični plošči; najnižji stroški, dobro za stabilne povezave.
- Drsne (predalne) plošče- pladenj se potegne naprej za lažji ponovni-prekinitev in pregled.
- LC-plošče z-visoko gostoto- zapakirajte največ dupleksnih vrat v 1U, ker je 1,25 mm obroč LC polovica velikosti SC.
- MPO/MTP kasetne plošče- prekinite vnaprej{1}}zaključena 12- ali 24-vlaknena vodila za povezave 40G/100G/400G.
- Vnaprej-zaključene in spojene-plošče- tovarniških konektorjev za hitro namestitev ali tovarniško-nameščenih konektorjev, pripravljenih za spajanje na mestu.
Povezovalne plošče se nahajajo blizu aktivne opreme: v stojalih podatkovnih centrov, omrežnih sobah podjetij, strežniških omarah in talnih distribucijskih točkah. Ko gre za popravljanje na nivoju rack-rack, je plošča 1U ali 2U običajno vse, kar potrebujete. Praktična strannamestitev plošče in njeno ožičenje v stikaloje preprosta in izbira pravaLC adapterjisaj je pogosto edina prava odločitev gostota vrat.

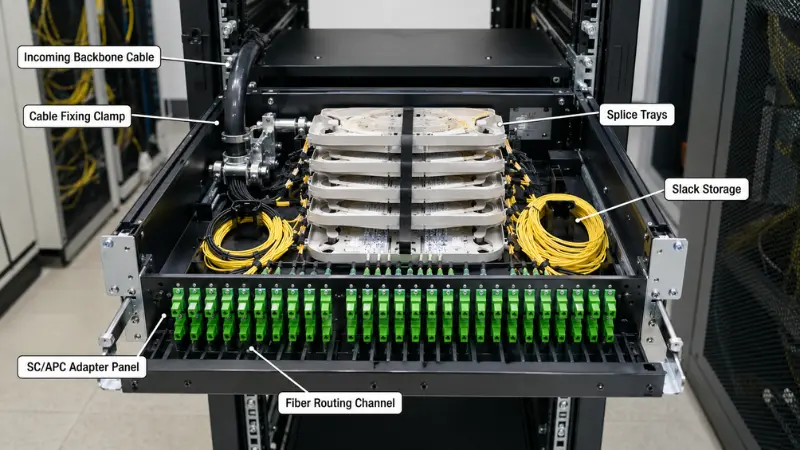

Kaj je ODF (optični razdelilni okvir)?
ODF je točka za upravljanje strukturiranih vlaken, zgrajena za dovajanje kablov, njihovo zaščito, spajanje in distribucijo - ne le za popravljanje. V primerjavi z navadno ploščo je zasnovan okoli večjega števila vlaken in polne življenjske dobe zunanjega-obrata ali hrbteničnega kabla: pritrditev in ozemljitev kabla, spajanje pletenic, shranjevanje ohlapnosti, organizirano usmerjanje, označevanje in vzdrževalni dostop v enem okvirju.
Običajni ODF vsebuje adapterske plošče, več spojnih pladnjev, namenske kanale za usmerjanje in shranjevanje ohlapnosti, kabelske-pritrdilne spone in ozemljitvene točke za trdnost kabla, zaščitni pokrov ali zaprt okvir in jasno shemo oštevilčenja. Razlog, zakaj je to pomembno, je fizični: napajalni kabel z ohlapno{4}}cevjo 96F ali 144F prispe z jeklenim ali aramidnim trdnostnim elementom, ki mora biti zasidran, tako da nobena vlečna sila ne doseže vlaken, nato pa je vsako vlakno-spojno na pletenico in zvito z zaščitenim polmerom upogiba. Majhna povezovalna plošča preprosto nima kje to narediti varno.
Običajne vrste ODF
- ODF-na stojalu- ustreza 19-palčnemu stojalu; delovni konj za telekomunikacijske sobe in omarice OLT.
- Stenski ODF- za manjše distribucijske točke z omejeno površino.
- Talni{0}}stoječi ODF- visoko{1}}zmogljivi okvirji za centralne pisarne in velika mesta POP.
- Modularna ODF / ODF omara- spojnih, razdelilnih in distribucijskih modulov, združenih z rastjo omrežja.
ODF-je boste videli v centralnih pisarnah telekomunikacij, sobah za dostop do FTTH, sobah z opremo ISP, mestih POP, podzemni in hrbtenični distribuciji ter zgradbah glavnih distribucijskih prostorov. Najbolj jasen signal, ki ga potrebujete, je dohodni kabel z visokim-številom, ki mora bitifuzijski spojna kitke, ki se končajo z, recimo,SC adapterji, z ohlapnostjo in zaščito za dolgoletno službo. Za nevtralno ozadje o kompromisih-je pregled FOA ospajanje in zaključek zunaj-elektraneje solidna referenca. In ker so ODF-ji na voljo v različnih stilih vgradnje -, kar zmoti veliko-prvih kupcev -, je vredno prebratiglavne vrste optičnih razdelilnikovpreden določite velikost okvirja.

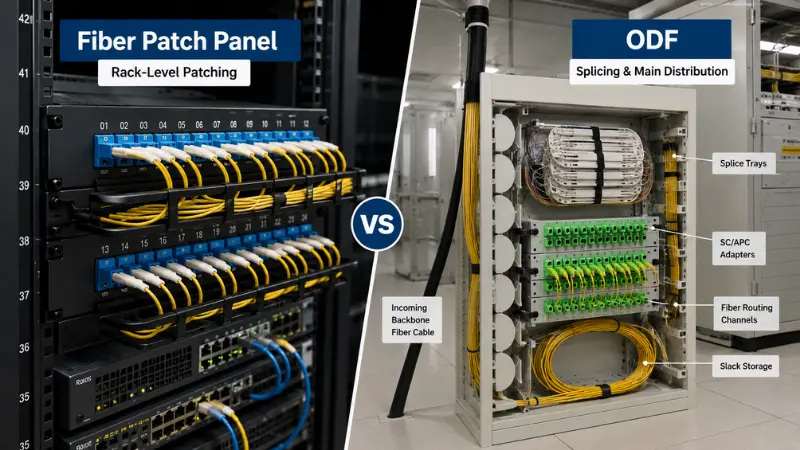

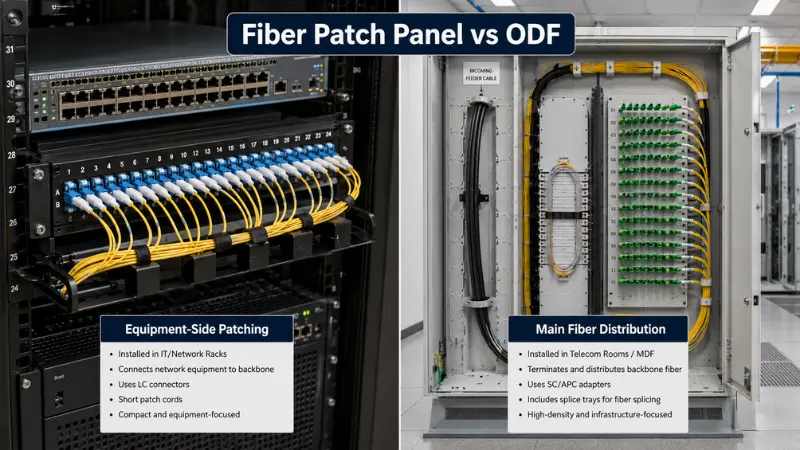

Fiber Patch Panel proti ODF: resnične razlike
Oba upravljata z optičnimi vlakni, vendar njune prednostne naloge oblikovanja vlečejo v različne smeri. Spodnja tabela je korak dlje od običajnih-vložkov.
| Primerjalna točka | Fiber patch panel | ODF |
|---|---|---|
| Primarni poudarek na oblikovanju | Prekinitev in navzkrižna-povezava (krpanje) | Zaključevanje, spajanje, zaščita, usmerjanje, distribucija |
| Tipičen omrežni položaj | Na strani-opreme, znotraj stojal in omaric | Glavna distribucija: telekom soba, FTTH soba, centrala, POP |
| Tipično število vlaken | 12F–48F | 48F–144F in več |
| Zmogljivost spajanja | Izbirno, omejen prostor na pladnju | Več pladnjev; osrednji del oblikovanja |
| Fizična struktura | Kompaktna 1U–4U ali stenska škatla | Večji okvir, pogosto zaprt in zaščiten |
| Vhod in pritrditev kabla | Osnovna razbremenitev | Močno pritrjevanje, ozemljitev za močne člane |
| Slack in usmerjanje | Minimalno | Namenski kanali za shranjevanje in usmerjanje |
| Dostop spredaj/zadaj | Popravek-sprednjega dostopa | Sprednji in zadnji dostop za spoj in obliž |
| Namestitev | Stojalo ali stena | Stojalo, stena, tla ali omara |
| Metoda razširitve | Omejeno z vrati in U-prostorom | Dodajte module in pladnje; zgrajena za rast |
| Vzdrževanje | Hitre spremembe popravkov | Strukturirano dolgoročno-upravljanje spajanja in popravkov |
| Relativni stroški | Nižje na vrata | Višje, vendar manj enot za visoko število |
Kjer se črta zabriše: funkcionalno prekrivanje?
Obravnavanje "patch panel=samo popravljanje" in "ODF=samo spajanje" vas bo sčasoma zavedlo. Veliko povezovalnih plošč-za namestitev v stojalo vključuje pladenj za spajanje, majhen ODF pa se lahko uporablja predvsem za popravilo. Iskren opis je o poudarku: povezovalna plošča je optimizirana za-upravljanje stranskih mostičkov za opremo v kompaktnem prostoru, medtem ko je ODF optimiziran za kabelske vhode, zaščito spoja, ohlapno shranjevanje in strukturirano distribucijo, ki mora trajati. Ko primerjate liste s tehničnimi podatki, preberite notranjo strukturo - število pladnjev, zmogljivost ohlapnosti, -strojno opremo za pritrditev kablov - in ne le število adapterjev. Dve enoti lahko napišeta "48 vrat" in sta izdelani za popolnoma različna opravila.
ODF proti Fiber Patch Panel proti Fiber Distribution Box
Tretji izdelek zamenjuje primerjavo: razdelilna omarica za vlakna ali priključna omarica. Približno:
- Fiber patch panel- stojalo-nivojski zaključek in popravilo v bližini opreme.
- ODF- glavna-distribucijska-zaključna raven, spajanje, zaščita in usmerjanje za srednje-do-veliko število vlaken.
- Razdelitev vlaken / priključna omarica- manjše, pogosto na steno- ali steber-nameščeno ohišje bližje končnim uporabnikom, pogosto na prostem-, v katerem je lahko tudi razdelilnik.
V enem omrežju lahko vidite vse tri: ODF v glavni sobi, povezovalne plošče v stojalih za opremo inpriključne in razdelilne omaricena vhodih v stavbe ali v vsakem nadstropju. Če se meje še vedno zdijo nejasne, je ta razpadkako se izdelki za distribucijo vlaken razlikujejovredno branja.
Kako izbrati: postopek-po-korakih?
-
Določite položaj omrežja
- Stran-opreme (poleg stikal in OLT-jev) se naslanja na povezovalno ploščo; glavna distribucijska točka, ki sprejema zunanje kable, se naslanja na ODF.
-
Potrdite trenutno in prihodnje število vlaken
- 12F–24F ustreza majhnim omaram in razporeditvi po tleh, 48F je običajen za hrbtenice podjetij in majhne prostore, 96F–144F+ pa kaže na sobe FTTH OLT, mesta POP in centralne pisarne.
-
Odločite se, ali je potrebno fuzijsko spajanje
- Če je treba razrahljan-cevni napajalni kabel odpreti, pritrditi in spojiti na pletenice, potrebujete pravo kapaciteto-pladnja za spajanje in ohlapno shranjevanje -, kar je območje ODF.
-
Potrdite vrsto priključka in laka
- Ujemati se mora z obstoječim obratom; LC/UPC za stojala z visoko-gostoto, SC/APC za večino dela PON in dostopa.
-
Preverite prostor za namestitev
- stojalo 1U–2U ali stenska škatla za ozke prostore; regal, stena ali talni ODF, kjer zmogljivost odtehta prostor.
-
Načrtujte uvod in pritrditev kabla
- Zadnji, stranski, zgornji ali spodnji vhod se mora ujemati z mestom, s sponkami, razbremenitvijo napetosti in ozemljitvijo za oklepni ali OSP kabel.
-
Rezervna razširitvena zmogljivost
- Rezervne reže za adapterje in prostor na pladnju so zdaj veliko cenejši kot kasnejša zamenjava celotne enote.
Fiber Patch Panel vs ODF Selection Matrix
| Stanje projekta | Boljša izbira | zakaj |
|---|---|---|
| 1U rack krpanje poleg stikala | Fiber patch panel | Kompaktno upravljanje mostička-za sprednji dostop |
| 48F veja z le nekaj spoji | Pogosto zadostuje-naložena povezovalna plošča | Omejeno spajanje ustreza plošči,-opremljeni s pladnjem |
| Napajalni kabel 96F–144F s popolnim spajanjem | ODF | Zmogljivost pladnja, ohlapno shranjevanje, pritrditev kabla in ozemljitev |
| FTTH telekomunikacijska / OLT soba | ODF | Upravljanje podajalnika in distribucije, gostota SC/APC |
| Majhna pisarna ali enonadstropna povezava | Fiber patch panel | Nizka kompleksnost, nizko število vlaken |
| Stojala za opremo Backbone plus | Oba | ODF za glavno distribucijo, stran opreme-plošč |
| Pre-prekinjeno deblo MPO/MTP | MPO/MTP kasetna povezovalna plošča | Brez spajanja na terenu; hitro, visoko{0}}zgoščeno preboj |
Konektor in poliranje: LC, SC, MPO in UPC proti APC
Izbira adapterja in loščila je pogosto pomembnejša od samega vprašanja plošč-vs-ODF, saj se mora ujemati z obstoječim obratom. LC prevladuje v omarah z visoko-gostoto in v podatkovnih centrih - njegova 1,25-milimetrska ferula omogoča, da plošča 1U nosi 96 vlaken ali več, zato je privzeti dupleks priključek vStrukturirano kabliranje ANSI/TIA-568. SC je glavni element FTTH in telekomunikacijskega dostopa: 2,5-milimetrski obroček in potisni-zapah sta robustna in enostavna za uporabo na terenu, SC/APC pa je običajen povsod, kjer mora biti povratni odboj zelo nizek. FC se še vedno pojavlja na preskusni opremi in nekaterih podedovanih ali visoko-nastavitvah vibracij, medtem ko MPO/MTP nosi pred-zaključene debla za povezavami 40G/100G/400G. Praktični kompromisi-z gostoto so navedeni v tej primerjaviLC in MTP/MPO v kablih visoke-gostote.
Poljščina je del, ki se ljudje motijo. PC in UPC obroči vzpostavijo fizični stik za nizko izgubo; obroček APC doda kot 8 stopinj, tako da je odbita svetloba usmerjena v oblogo namesto naravnost nazaj proti viru, sajReferenca priključka FOApojasnjuje. Zaradi tega je APC prava izbira za PON, RF/CATV video in visoko{1}}bitne hitrosti eno-povezav -, vendar to tudi pomeni, da konektorja APC nikoli ne smete povezati s priključkom UPC: nagnjeni in ravni končni ploskvi ne bodo nasedli, pride do izgube konic in lahko poškodujete obročke. Načrtujte en lak na pot. Za podrobnosti si oglejte ta vodnik zaVrste poliranja PC, UPC in APCin posvečenoSC/APC priključkipregled.
Primeri konfiguracije resničnega projekta
24-portna omara za podjetja
Mrežna soba v nadstropju mora povezati le nekaj stikal z dvižnim vlaknom. 1U, 24-vratna povezovalna plošča LC/UPC - bodisi vnaprej-zaključena ali s pletenicami, spojenimi na majhnem pladnju -, omogoča čisto krpanje s sprednjim dostopom z rezervnim prostorom. ODF bi tukaj pomenil izgubljen prostor in stroške.
144F FTTH telekomunikacijska soba
Dohodni napajalni kabel je zasidran in ozemljen na okvirju, vsako vlakno je fuzijski-spojeno na SC/APC pigtail, ohlapnost je zvita z zaščitenim polmerom upogiba, povezovalni kabli pa potekajo do OLT. S pladnji za spajanje, usmerjanjem in 144 zaključki, ki jih je treba upravljati leta, je ODF,-vgrajen v stojalo, veliko lažji za življenje kot zlaganje več majhnih plošč. V bližiniPLC razdelilnikinapajati distribucijsko omrežje; če iščete pasivno stran, toPasivne komponente FTTHvodnik je uporaben kontrolni seznam.
Magistralno kabliranje podatkovnega centra
Povezave 40G/100G delujejo na vnaprej-zaključenih deblih MPO/MTP, ki so prekinjene s kasetnimi povezovalnimi ploščami. Prednostna naloga je gostota vrat, polarnost in čisto usmerjanje po standardih-strukturiranih kablov - brez spajanja -, tako da plošča tukaj premaga ODF.
Hrbtenica zgradbe (plastna zasnova)
Soba z glavno opremo uporablja ODF za zaključek in distribucijo dvižnih vlaken med nadstropji; vsako nadstropje uporablja patch panel za lokalne stikalne povezave. Hrbtenica ostane stabilna, medtem ko popravilo ostane prilagodljivo - in to je običajno najbolj vzdržljiv odgovor za več-nadstropno zgradbo.
Kontrolni seznam pred-nakupom: vrata, adapterji, spojni pladnji in velikost stojala
| Parameter | Zakaj je pomembno | Fokus patch panela | Fokus ODF |
|---|---|---|---|
| Število vlaken/vrat | Nastavi zmogljivost in prostor za glavo | 12–48F danes, plus rezerva | 48–144F+ z modularno sobo |
| Adapter in lak | Ujemati se mora z rastlino | LC/UPC gostota | SC/APC za PON, plus LC |
| Zmogljivost pladnja-splice | Ščiti in hrani sklepe | Pogosto en majhen pladenj | Več pladnjev po meri |
| Vrsta nosilca / stojala | Prilega se prostoru | 1U–2U ali stensko | Stojalo, stena, tla ali omara |
| Vhod in pritrditev kabla | Preprečuje stres pred vlakni | Lahka razbremenitev | Objemka in ozemljitev za kabel OSP |
| Nadzor-polmera upogiba | Izguba in zanesljivost | Urejena smer skakalnice | Usmerjevalni obroči in shranjevanje ohlapnosti |
| Označevanje | Manj napak pri vzdrževanju | Oznake sprednjih vrat | Polno oštevilčenje vrat in spojev |
| Razširitveni prostor za glavo | Izogiba se popolni zamenjavi | Za-prihranite prostor | Rezervne reže in prostor za pladenj |
Pogoste napake - in koliko stanejo
-
Nakup samo po pristanišču
- Dve "48-port" enoti se lahko znotraj popolnoma razlikujeta; morda boste na koncu brez ohlapnosti ali pladnjev in plošče, ki jo je težko vzdrževati.
-
-
Uporaba navadne patch plošče za težko spajanje
- Pladnji se prelivajo, vlakna se upognejo čez svojo mejo, zaščita spoja pa se - pozneje pojavi zaradi izgube ali prekinitve povezav.
-
-
Ignoriranje smeri vnosa kabla
- Vnos, ki se spopada s postavitvijo mesta, obremenjuje vlakna in povzroči počasno in neurejeno namestitev.
-
-
Mešanje konektorjev in laka brez načrta
- Samo neujemanje APC-in-UPC lahko uniči povratno izgubo povezave v enem-načinu. Vnaprej se odločite za LC/SC in UPC/APC ter pretehtajte, kako zaključite s tem pogledomhitri konektorji v primerjavi s fuzijskim spajanjem.
-
-
Ne pušča prostora za razširitev
- Ko število naraste, polna enota brez rezervnih rež ali prostora na pladnju pomeni zamenjavo celotne stvari namesto dodajanja.
pogosta vprašanja
V: Ali je ODF enako kot fiber patch panel?
O: Ne. Njihove funkcije se prekrivajo, vendar je povezovalna plošča zgrajena za-zaključevanje in popravljanje popravkov na strani opreme, medtem ko ODF dolgoročno dodaja spajanje, zaščito kablov, ohlapno shranjevanje in strukturirano distribucijo.
V: Ali lahko namesto ODF-ja uporabim fiber patch panel?
O: Da, za preproste povezave z majhnim številom vlaken in malo ali brez spajanja. Ko imate veliko število, vhodne napajalne kable ali težko fuzijsko spajanje, je ODF varnejša izbira.
V: Ali vsaka fiber patch plošča vključuje spojne pladnje?
O: Ne. Številni so samo-adapterji, za pred-prekinjeno ali premostitveno uporabo; druge so spojene-naložene s pladnjem za kitke. Preverite specifikacijo, preden domnevate.
V: Kakšna je razlika med ODF in razdelilno omarico za vlakna?
O: ODF je večji glavni-razdelilni okvir, običajno v zaprtih prostorih in nameščen v omaro- ali-na tla. Razdelilna omarica je manjše ohišje, pogosto-ocenjeno za uporabo na prostem, bližje naročnikom, ki lahko vsebuje tudi razdelilnik.
V: Ali se ODF uporablja samo v omrežjih FTTH?
O: Ne. ODF-ji so pogosti v centralnih pisarnah, sobah ponudnika internetnih storitev ter hrbtenicah podzemne železnice in podjetij - povsod, kjer je veliko{2}}potrebno zaključevanje, spajanje in distribucijo kablov.
V: Ali naj izberem adapterje SC ali LC?
A: Poveži rastlino. LC za stojala in podatkovne centre z-visoko gostoto; SC, pogosto SC/APC, za FTTH in telekomunikacijski dostop.
V: Ali lahko namestim ODF v 19-palčno omaro?
O: Da. ODF-vgrajeni v omaro so standardni za telekomunikacijske sobe in omarice OLT; za druge prostore obstajajo stenske in talne različice.
V: Kaj je boljše za podatkovni center?
O: Običajno so optične povezovalne plošče - LC ali MPO/MTP - za popravljanje na nivoju -ohišja, z ODF samo tam, kjer je potrebno spajanje in zaščito velikega distribucijskega območja hrbtenice.
V: Ali pri 48 vlaknih izberem patch panel ali ODF?
O: Odvisno od spajanja. Malo ali nič spajanja in tesen prostor kažeta na spoj-naloženo ali vnaprej-prekinjeno povezovalno ploščo. Dohodni napajalni kabel, ki potrebuje popolno spajanje, ohlapnost in ozemljitev, kaže na 48F ODF -, še posebej, če pričakujete, da bo zrasel na 96F.
V: Kaj naj preverim pred nakupom?
O: Število vlaken in vrat ter prostor za višino, vrsta adapterja in poliranja, zmogljivost-pladnja za spoj, vrsta pritrditve in enote v stojalu, vhod in pritrditev kabla, nadzor-polmera upogibanja in shema označevanja.
Če gre za čisto popravilo na rack-ravni, je praktična in stroškovno-učinkovita izbira plošča za povezovanje vlaken. Če zaključujete visoko-številne ali dohodne hrbtenične kable, ki potrebujejo spajanje, zaščito, prazno shranjevanje in leta upravljanja distribucije, si ODF zasluži svoje mesto. Velika omrežja običajno poganjajo tako - kot ODF za glavno distribucijo, opremo za povezovalne plošče-. Ne glede na to, kar določite, pred naročilom potrdite število in višino, vrsto adapterja in poliranja, kapaciteto spoja, nosilec in velikost stojala ter kabelski vhod, tako da bo enota ustrezala tako današnji namestitvi kot rasti v naslednjem letu.
