Pri uvedbah FTTH je izbira med hitrim konektorjem za optična vlakna in fuzijskim spajanjem odvisna od tega, kje v omrežju zaključujete, koliko kapljic mora vaša ekipa aktivirati na dan in ali bo ta spoj naslednjih petnajst let ležal v zaprtih prostorih ali se pekel v zračnem zapiralu. Hitri konektorji pripeljejo tehnika v in iz naročniških prostorov v manj kot minuti na zaključek. Fuzijsko spajanje ustvari trajno vez med steklom-in-steklom, ki je ne zmoti nič drugega kot bager. Večina operaterjev na koncu uporabi oba -, toda to, da natančno vedo, kje narisati to črto, je tisto, kar loči čisto, dobičkonosno uvedbo od tiste, ki leta ustvarja tovornjake.
Kaj je hitri konektor v FTTH?

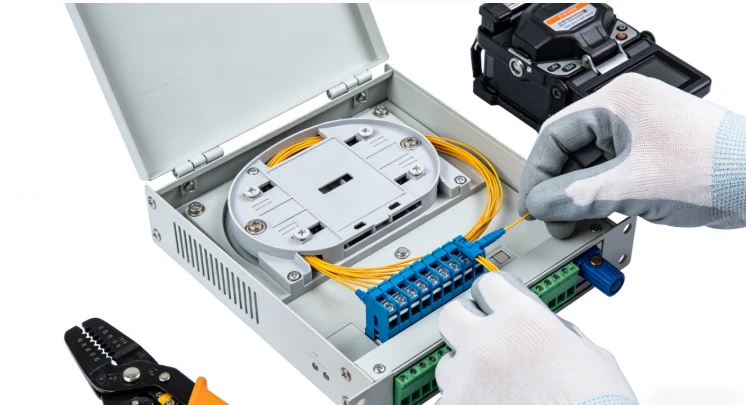

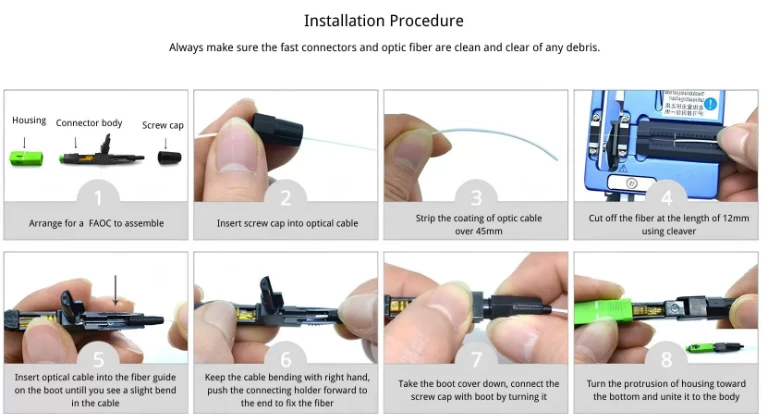

Hitri konektor - imenovan tudi terensko-namestitveni konektor ali mehanski spojni konektor - je pred-polirana zaključna naprava s kratkim vlaknenim nastavkom in keramičnim obročem, ki je že nameščen v ohišju. Tehnik sleče in razreže vhodni kabel, potisne golo vlakno v mehanizem za poravnavo V-žlebov in ga zaklene ob tovarniški nastavek. Gel, ki se ujema z indeksom-, premosti mikroskopsko zračno režo med koncema vlaken, s čimer ohranja Fresnelov odboj in vstavljeno izgubo znotraj specifikacij.
Celoten postopek traja približno 30 do 60 sekund, ko tehnik umiri ritem. Brez elektrike, brez spajalnika, brez termoskrčljive pečice. Aoptični hitri priključek SCz UPC poliranjem običajno meri okoli 0,2 dB vstavljena izguba in povratna izguba nad 50 dB. Različica APC potisne povratno izgubo čez 60 dB - in ta razlika je pomembnejša od večine specifikacij, saj so arhitekture PON občutljive na povratni-odboj na sprejemniku OLT. Po naših izkušnjah z dobavo priključkov v projekte GPON in XGS-PON je SC/APC tisto, po čemer inštalaterji privzeto posegajo na strani naročnika. UPC se večinoma pojavi pri prekinitvah Etherneta od točke-do-točke ali podedovanih namestitvah, kjer je bila obstoječa infrastruktura zgrajena okoli adapterjev UPC.
Za posadke, ki upravljajo z veliko-količino zadnje-miljske aktivacije - stanovanjskih blokov, kampusov, podeželskih FTTH, kjer sam tovornjak stane več kot priključek - hitri priključki premaknejo ozko grlo z opreme na čisto prepustnost dela.
Kako deluje fuzijsko spajanje in zakaj je še vedno lastnik hrbtenice
Fuzijsko spajanje trajno združi dva gola konca vlaken tako, da ju stopi skupaj v električnem obloku. Natančno sekalo ustvari ravno čelno ploskev, motorji za poravnavo spojnika pa privedejo dve jedri v pod-mikronsko registracijo, preden se oblok sproži. Rezultat je neprekinjena steklena pot z vstavljeno izgubo, ki je rutinsko nižja od 0,05 dB, in povratno izgubo, ki presega 60 dB.
Ta raven zmogljivosti ni blizu tistemu, kar lahko dosledno zagotavlja katera koli mehanska metoda. V magistralnih vodih, napajalnih kablih in segmentih povratne povezave, kjer se vsaka desetinka decibela združi na desetine spojnih točk, je fuzijsko spajanje edina resna možnost. Sam spoj je fizično močan -, ko je zaščiten s toplotno-skrčljivim tulcem znotraj zatesnjenega zapirala, fuzijski spoj prenese vlago, termično kroženje in vibracije brez degradacije.
Vendar so režijski stroški resnični. Fuzijski spojnik za-poravnavo jedra, visoko{2}}natančni cepilnik in komplet za pripravo skupaj stanejo od nekaj tisoč do več kot deset tisoč dolarjev. Vsako spajanje traja od dve do štiri minute, vključno s pripravo in zaščito, za spajanje pa je potrebna napolnjena baterija ali izmenični tok. Potrebujete tudi čisto in stabilno površino za delo -, ki ni vedno na voljo na palici ali v tesni luknji za roke.
Optična zmogljivost: kje je vrzel pomembna in kje ni
Večina primerjalnih člankov naniza številke vnesenih izgub drugo poleg druge in se tam ustavi. Realnost je bolj slojevita.
Fuzijsko spajanje dosledno doseže pod 0,05 dB na spoj; dobro{1}}vzdrževana oprema pogosto pade na 0,02 dB v enomodnem načinu. Hitri konektorji sedijo med 0,2 in 0,3 dB v običajnih terenskih pogojih. Ob enem samem padcu naročnikov z eno ali dvema zaključnima točkama ta razlika - približno 0,15 do 0,25 dB - skoraj nikoli ne ogroža skladnosti s proračunom povezave. GPON razreda B+ omogoča do 28 dB skupne izgube poti med OLT in ONT. Stanovanjski spustni kabel običajno predstavlja majhen del tega proračuna, tako da je prispevek konektorja v mejah.
Povratna izguba je tam, kjer je izbira vrste konektorja pomembnejša od metode zaključka.SC APC hitri priključkidoseči povratno izgubo nad 60 dB, kar zadostuje za GPON in XGS-PON. Različice UPC dosegajo približno 50 dB - dobro za podatke-samo Ethernet, vendar je možna težava, če je na istem vlaknu analogna CATV prekrivna (RF prek stekla). To je ena najpogostejših napak pri izbiri virov, ki jih opazimo: inštalater zgrabi priključke UPC, ker so cenejši na škatlo, nato pa med sprejemljivim testiranjem v omrežju, ki prenaša video, zadene povratne-izgube. Če vaše omrežje izvaja katero koli obliko PON, privzeto nastavite APC in se izognite povratnemu klicu.
Večja ločitev glede uspešnosti se pokaže čez čas, ne prvi dan. Fuzijski spoj je steklo, spojeno s steklom - brez gela, brez objemk, brez gibljivih delov. Hiter konektor je odvisen od gela za ujemanje z indeksom-, ki se lahko skozi leta termičnega kroženja počasi razgradi, in mehanizma V-žlebov, ki se lahko premakne ob ponavljajočih se vibracijah. Znotraj naročnikovega doma ali zaprte optične zaključne omarice je ta poslabšanje minimalno. V izpostavljenem zračnem zapiralu ali neogrevani ulični omari ima fuzijsko spajanje merljivo prednost glede zanesljivosti v pet-do-deset-letnem obdobju uporabe.
Cena: štiri plasti, ne ena številka
Primerjava cene na enoto hitrega priključka s stroški potrošnega materiala fuzijskega spoja zgreši večino slike. Prava primerjava poteka skozi štiri plasti: osnovna oprema, potrošni material, delovni čas in dolgoročno-vzdrževanje.
Hitri priključki ne potrebujejo skoraj nič kapitala. Sekira, odstranjevalec, alkoholne robčke in škatla s konektorji - celoten komplet se prilega v torbico za pas. Vsak konektor stane več na enoto kot toplotno{3}}skrčljivi spojni tulec, vendar je delovni čas na zaključek bistveno nižji. Pri veliko-stanovanjskih zgradbah FTTH, kjer tehnik aktivira od 15 do 25 kapljic na dan, prihranek pri delu preplavi višje stroške potrošnega materiala. Videli smo, da so vodje projektov skrajšali časovne razporede aktivacije za 30 do 40 odstotkov preprosto s preklopom naročniške zaključne povezave s spajanja s pigtail fuzijo na hitri konektor - ne zato, ker je konektor boljši v absolutnem smislu, ampak zato, ker odstrani nastavitev spajalnika, upravljanje pladnja in odvisnost od napajanja od zadnjega kilometra.
Fuzijsko spajanje obrne ekonomičnost. Predhodni stroški opreme so visoki, vendar so stroški potrošnega materiala za-spoj zanemarljivi. Za operaterje, ki spajajo na stotine vlaken v centralni pisarni, distribucijskem vozlišču ali zapiralu za spajanje, cena na spoj pade precej pod ozemlje hitrih-konektorjev. Vsak sklep prav tako ne zahteva nobenega spremljanja - brez ponovne-prekinitve, brez zamenjave gela, brez čiščenja.
V deset{0}}letnem življenjskem ciklu omrežja fuzijsko spajanje običajno zmaga v segmentih hrbtenice in distribucije glede na skupne stroške lastništva. Hitri konektorji običajno zmagajo v segmentih dostopa in spuščanja. Operaterji, ki vodijo najtežje projekte, uporabljajo oba - in premišljeno odločajo, katera metoda bo kam šla.
Ujemanje metode z omrežnim segmentom
Tukaj generični nasveti odpadejo. "Uporabite hitre konektorje za padce in fuzijo za hrbtenico" drži kot prvi približek, vendar se prave odločitve zgodijo na mejah.
Hitri konektorji so jasna izbira za zaključke naročnikov v zaprtih prostorih. Tehnik odstrani spustni kabel, zaključi, priključi na ONT ali stensko vtičnico, potrdi svetlobo z VFL in se premakne na naslednjo enoto. Ni spajalnika, ki ga je treba razpakirati, ni pladnja za spajanje, ki bi ga napeljal, ni potrebe po napajanju. V zgradbah MDU, kjer na desetine enot deluje v enem samem obisku, se to na-enoto pospeši v resno stiskanje časovnice projekta. Običajno priporočamo hitre konektorje za katero koli priključno točko, ki je v zaprtih prostorih, zaščitena pred vremenskimi vplivi in kjer se lahko stopnja usposobljenosti inštalaterjev razlikuje - kar, odkrito povedano, opisuje večino-naročniškega dela.
Fuzijsko spajanje spada na agregacijske točke. Zapirala za spajanje, kjer napajalni kabli izstopajo do distribucije, kjer so omaricepletenice iz optičnih vlakenpriključite razdelilne izhode na povezovalne plošče, vsak zunanji spoj, za katerega se pričakuje, da bo preživel leta brez vzdrževanja. Višji stroški dela na-spoj so upravičeni s trajno zmogljivostjo, odporno na vremenske vplive.
Sivo območje je prehod od-do-odvoda - točka, kjer kabel zapusti ulično omarico ali vhodni terminal zgradbe in teče do naročnika. Če je ta priključna točka zaprta v ustreznem ohišju in je kabel vnaprej-odrezan na določeno dolžino, deluje hitri priključek. Če gre za zračno pipo, izpostavljen podstavek ali lokacijo z znanimi ekstremnimi temperaturami, je fuzijsko spajanje varnejša stava. Stranke na Bližnjem vzhodu in pod-saharski Afriki so poročale o hitrejši-od-pričakovane razgradnje gela v hitrih konektorjih, ki so bili izpostavljeni dolgotrajnim visokim temperaturam okolja - ne gre za katastrofalno okvaro, ampak za zadostno lezenje izgube, da sproži vzdrževalne obiske. V teh okoljih zmanjšanje skupnega števila spojevpred-konektorizirani sklopije pogosto pametnejši od razprave o konektorju proti spoju na vsaki posamezni priključni točki.
Obnovitev v sili je še en scenarij, kjer si hitri konektorji zaslužijo. Ko se kabel prereže in je treba servis vrniti v nekaj urah, lahko tehnik nemudoma obnovi povezljivost s hitrimi priključki, nato pa načrtuje trajni fuzijski spoj za naslednje vzdrževalno obdobje. Ta postopni pristop - hitri priključek zdaj, fuzijski spoj kasneje - je standardna praksa med ponudniki storitev, ki spremljajo srednji čas do popravila.
Dejavnik spretnosti, ki ga tehnični listi ne prikazujejo
Hitra namestitev konektorja zahteva osnovno rokovanje z vlakni - odstranite, očistite, odrežite na dolžino, zaklenite v ohišje konektorja. Večina tehnikov doseže sprejemljive rezultate po nekaj urah-praktičnega usposabljanja. Najpogostejši način okvare je slaba cepitev ali kontaminacija na koncu vlakna, kar se takoj pojavi pri pregledu VFL. Ko hitri zaključek konektorja odpove, je popravek enostaven: izvlecite vlakno, ponovno-odcepite, ponovno-vstavite.
Fuzijsko spajanje zahteva več. Tehnik mora pripraviti vlakna pri strožjih tolerancah, upravljati in vzdrževati spenjalnik (vključno z zamenjavo elektrod in kalibracijo), upravljati pladnje za spajanje znotraj ohišij, ne da bi kršil polmer krivine, in prebrati oceno izgube spenjalnika, da ujame slabe spoje, preden zapre. Usposabljanje traja dneve; resnično znanje se gradi s tedni terenskega dela. Na trgih, kjer je usposobljenih spajalcev malo - in to vključuje dele Latinske Amerike, pod-Saharske Afrike in jugovzhodne Azije -, lahko usposobljena-ozka delovna sila omeji hitrost uvajanja bolj kot razpoložljivost opreme.
To je dejanski dejavnik pri načrtovanju projekta in ne opomba. Če je vaš časovni načrt uvajanja odvisen od aktiviranja 500 naročnikov na mesec in imate zaposlena samo dva usposobljena spajalca, je potiskanje vsake prekinitve prek fuzije težava pri načrtovanju. Hitri priključki na naročniškem koncu vam omogočajo, da za zadnjo miljo namestite večjo, manj specializirano ekipo, medtem ko se vaši spajalci osredotočajo na delo, ki dejansko zahteva njihovo spretnost - zapirala, omarice in hrbtenični spoji.
Vzdržljivost: udobje v zaprtih prostorih v primerjavi s kaznijo na prostem
Fuzijski spoj, zaščiten znotraj zaprte zapore, je v bistvu odporen na degradacijo okolja. Steklena vez ne korodira, ne absorbira vlage ali optično odnaša. Terenski podatki večjih telekomunikacijskih podjetij dosledno poročajo o stopnjah okvar fuzijskega spajanja pod 0,1 % v deset-letnih oknih.
Hitri priključki se dobro držijo v zaprtih prostorih in v zaščitenih zunanjih ohišjih. Znotraj naročnikovih prostorov, zaprte stenske vtičnice ali pravilno tesnjene priključne omarice se konektor sooča z minimalnimi obremenitvami in lahko zdrži celotno življenjsko dobo omrežja. Tveganje se kaže na izpostavljenih zunanjih položajih - zračnih zapiralih, neogrevanih podstavkih, pramenih-vgrajenih ohišjih pip -, kjer indeks-ujemajoče se površine gela zmrznejo-odmrznejo in V-objemka z utori lahko opazi-vibracije, ki jih povzroča veter. Izboljšane formulacije gela in hermetično zaprta ohišja so v zadnjih nekaj letih zmanjšali to vrzel, vendar splošno pravilo še vedno velja: če je priključna točka na prostem in ni zanesljivo zaprta, jo spojite s fuzijo.
Hitri priključek v primerjavi s spajanjem Fusion: Primerjava specifikacij
| Parameter | Hitri priključek (SC) | Fusion Splice |
|---|---|---|
| Tipična vstavljena izguba | 0,2 dB (UPC) / 0,3 dB (APC) | < 0.05 dB |
| Povratna izguba | >50 dB (UPC) / > 60 dB (APC) | >60 dB |
| Čas namestitve | 30–60 sekund | 2–4 minute |
| Zahtevana oprema | Striper, sekira, robčki | Fuzijski spojnik, sekira, vir energije |
| Stroški kapitala | Minimalno (pod 200 USD za celoten komplet) | $3,000–$15,000+ |
| Po-odpovedljiva | ja | Ne (stalno) |
| Najboljše prileganje | Padci v zaprtih prostorih, aktivacija MDU, obnovitev v sili | Hrbtenica, zapirala, trajni spoji na prostem |
| Dolgo{0}}ročno vzdrževanje | Morda bo potreben pregled v težkih okoljih | Brez vzdrževanja- |
Pri operaterjih, ki gradijo ali širijo infrastrukturo FTTH, odločitev ni v tem, katero metodo bodo izbrali -, temveč kam v omrežju vsaka metoda sodi. Pravilna določitev meje ohranja trdno optično zmogljivost, stroške namestitve pod nadzorom in minimalne glavobole pri vzdrževanju. Ne glede na to, ali nabavljatekonektorji za optična vlaknaza uvajanje ali izbiranje v-obsežnem obsegupigtails za zaključke pladnjev za spajanjev razdelilni omari je prava komponenta na vsaki plasti tisto, kar ločuje omrežje, ki opravi test sprejemljivosti, od omrežja, ki ostane zanesljivo deseto leto.
Pogosto zastavljena vprašanja
V: Ali lahko hitri konektor uspešno prestane sprejemni test na notranji postaji FTTH?
A: Da, rutinsko. Pravilno nameščen hitri konektor SC/APC, ki meri 0,3 dB ali manj in povratno izgubo nad 60 dB, bo prestal standardna merila sprejemljivosti GPON. Ključna sta kakovost razcepa in čistost vlaken - večina napak na terenu izvira iz kontaminirane čelne strani ali poševnega razcepa, ne pa samega priključka. Če vaši tehniki preverjajo vsako prekinitev z VFL, preden zaključijo delo, so stopnje uspešnosti nad 95 % v prvem poskusu realne.
V: Kdaj tveganje ponovnega zaključevanja odtehta prihranek dela pri hitrih konektorjih?
O: Ko je priključna točka na prostem, nezapečatena in se pričakuje, da bo trajala več kot pet let brez vzdrževalnih obiskov. V tem scenariju bo delo, ki ga prihranite pri začetni namestitvi, pojedel tovornjak za ponovno-zaključevanje konektorja, ki je zaradi degradacije gela ali mehanskega premika odšel iz specifikacij. Pri trajnih spojih na prostem je matematika naklonjena fuzijskemu spajanju, tudi če prvi dan traja dlje.
V: Zakaj večina inštalaterjev PON na strani naročnika privzeto uporabi SC/APC namesto UPC?
O: Odsev-nazaj. GPON in XGS-PON uporabljata skupne nižje valovne dolžine na drevesu pasivnega razdelilnika, odbita svetloba pa lahko moti sprejemnik OLT. Kotni obroček SC/APC zagotavlja povratno izgubo nad 60 dB, kar ohranja odboje precej pod pragom, ki povzroča bitne napake. UPC pri približno 50 dB je v redu za povezave od točke-do-točke, vendar lahko povzroči težave v topologijah PON -, še posebej, če je na istem vlaknu RF video prekrivanje. Razlika v stroških med hitrimi priključki APC in UPC je dovolj majhna, da privzeta uporaba APC odstrani običajni način napak na terenu za zanemarljivo dodatno porabo.
V: Ali se splača kupiti fuzijski spajalnik za majhnega ponudnika internetnih storitev z manj kot 1000 naročniki?
O: Odvisno od tega, kje je vaše povpraševanje po spajanju. Če je večina vašega dela aktivacija naročnikov (drop zaključki), hitri priključki to opravijo bolj ekonomično. Če pa poleg tega gradite lastne trakove, vzdržujete zapirala za spoje ali zaključujete priključke v razdelilnih omaricah, se z-spojnik srednjega razreda povrne v letu ali dveh z nižjimi stroški na-spoj in kakovostjo trajnega spoja. Običajni pristop za male operaterje je, da spajanje hrbtenice oddajo izvajalcu in obdržijo hitre konektorje-za naročniško delo -, tako da ne boste plačali kapitalskih stroškov spajalnika, dokler jih vaš obseg ne upraviči.
V: Katera je najpogostejša napaka pri namestitvi s hitrimi priključki?
A: Neskladna dolžina cepitve. Vsak model hitrega priključka ima določeno dolžino golega vlakna - običajno nekje med 10 in 15 mm, odvisno od proizvajalca. Če je razcep prekratek, vlakno ne doseže tovarniškega nastavka in dobite zračno režo, ki poveča vstavljeno izgubo. Če je predolgo, vlakno premočno pritisne na čep, kar lahko odkruši končno stran in poveča povratne izgube. Popravek je preprost: uporabite merilnik dolžine, ki je priložen konektorju, ne opazujte ga in vedno preverite z VFL, preden zaključite delo.
