Priključna omarica za optična vlakna (FTB) je kompaktno ohišje, ki zaključuje, spaja in organizira kable iz optičnih vlaken na končni točki kabla.Preko fuzijskega spajanja povezuje vhodne vlaknene niti s pletenicami, nato pa te pletenice napelje do vrat adapterja, kamor se priključijo povezovalni kabli. Večina kupcev nima težav s to definicijo. Težave imajo pri izbiri pravega tipa, števila vrat, formata vmesnika in ravni zaščite za njihovo posebno namestitveno okolje - in tu se začne večina težav pri uvajanju, ki se jim je mogoče izogniti.
Ta priročnik se osredotoča na odločitve, ki so dejansko pomembne pri določanju in namestitvi optičnih priključnih omaric, namesto da ponavlja osnove, ki jih najdete na katerem koli podatkovnem listu izdelka.

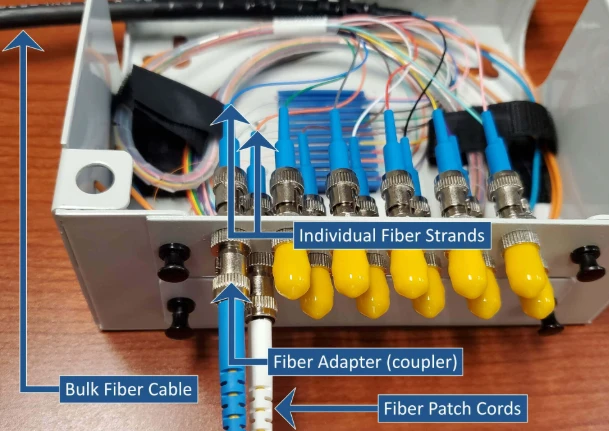

Kaj je pravzaprav znotraj optične priključne omarice
Vsak FTB, ne glede na znamko ali model, vsebuje tri funkcionalne skupine. Ohišje zagotavlja fizično in okoljsko zaščito. Spojni pladenj upravlja fuzijske spoje med kabelskimi vlakni inpletenice iz optičnih vlaken. In adapterska plošča predstavlja priključna vrata zunanjemu svetu.
Material ohišja je odvisen od okolja namestitve. Notranje enote običajno uporabljajo mešanice ABS ali PC+ABS: lahke,-odporne na gorenje, poceni. Zunanje enote potrebujejo UV-stabiliziran polimer z gumijastimi-tesnimi tesnili ali hladno-valjano jeklo z elektrostatičnim pršenjem. Razlika ni kozmetična. Notranja -ohišje iz ABS-a, nameščeno na zunanjo steno, se bo v 18 mesecih na soncu{11}}izpostavljenem mestu začelo kredati in pokati, in ko tesnilo odpove, vlaga doseže spojni pladenj. Takrat škatla ne ščiti ničesar.
Spojni pladenj je mesto, kjer poteka dejansko optično delo. Kabelska vlakna so ogoljena, razcepljena in spojena v vlakna v obliki pletenic znotraj posameznih držal za spojke. Odvečna vlakna se zvijejo v zanke za shranjevanje. Pri tem sta pomembni dve številki: koliko spojev lahko sprejme pladenj in ali usmerjevalni kanali zagotavljajo najmanjši polmer krivine. Standardno enomodno vlakno G.652D potrebuje vsaj 30 mm radij upogiba. Na upogib-neobčutljivo vlakno G.657A2 prenese le 10 mm, zato je postalo privzeto v tesnih{11}}zasnovah FTB. Pladenj, ki sili vlakna v tesnejše upogibe, kot jih podpira vrsta vlaken, bo povzročil izgubo makrobencine - izgubo, ki se pokaže na sledi OTDR, vendar jo je skoraj nemogoče popraviti brez ponovnega -spojitve.
Adapterska plošča držiadapterji za optična vlakna- vtičnice, ki sprejmejo povezovalne kable iz nadaljnje opreme. Adapterji SC/APC so standard za omrežja FTTH in PON, ker njihov 8-stopinjski kotni polir potisne povratno izgubo pod –60 dB, kar je pomembno za kakovost prenosa navzgor. LC adapterji prevladujejo v okoljih podatkovnih centrov, kjer je prednostna gostota vrat. Mešanje vrst adapterjev znotraj enega FTB je tehnično možno s hibridnimi adapterji, vendar povzroča zmedo med vzdrževanjem in se mu je treba izogibati, razen če obstaja jasen tehnični razlog. Če niste prepričani, kateri konektorski ekosistem potrebuje vaše spletno mesto, ta razčlenitevštiri običajne vrste konektorjev za optična vlaknapokriva kompromise.
Vrste optičnih priključnih omaric - in kdaj je vsaka smiselna
Klasifikacija FTB ni zapletena, vendar je napačna izbira za okolje ena najpogostejših napak pri nabavi. Tukaj je tisto, kar ločuje glavne vrste v praksi, ne le v teoriji.

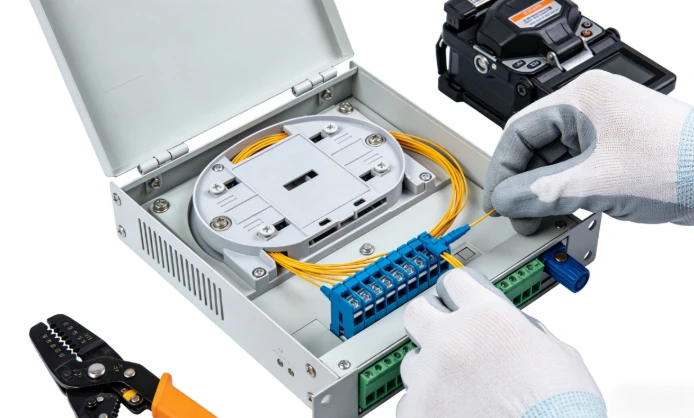

Stenski FTB-ji-so delovni konj FTTH in uvedb v-majhnih pisarnah. Pritrdijo se na steno ali se namestijo v -omari za distribucijo šibkega toka, podpirajo 2 do 24 jeder vlaken in uporabljajo-odprt ali odstranljiv pokrov. Namestitev traja nekaj minut - dva do štiri vijake in kabelsko uvodnico -, zato so navedeni v-stanovanjskih uvedbah velikega obsega, kjer morajo stroški dela na-enoto ostati nizki. Kompromis je omejen prostor na pladnju za spajanje: če morate integrirati razdelilnik PLC ali upravljati z več kot 24 jedri, bo škatla za stensko-montažo hitro napolnjena.
FTB-vgrajeni v stojalapojdite v standardna 19-palčna stojala v podatkovnih centrih, centralnih pisarnah in telekomunikacijskih zakloniščih. Izvlečejo se za dostop do spoja, nudijo večjo gostoto vrat (24, 48, do 96 vlaken) in podpirajo tako navzkrižne kot medpovezovalne arhitekture. Dodaten strošek na enoto je upravičen v okoljih, kjer disciplina upravljanja kablov in prihodnja razširljivost odtehtata ceno ohišja.

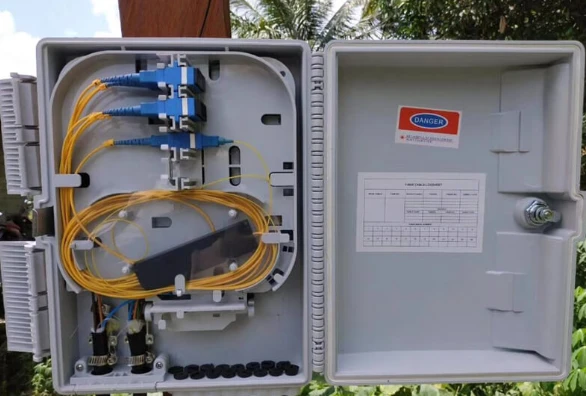

FTB na prostemso izdelani za-montažo na steber ali-zunanjo steno. Zatesnjena tesnila, UV-odporne lupine, korozijsko-odporna strojna oprema in toleranca delovne temperature od približno –40 stopinj do +75 stopinj. Ocena IP je najpomembnejša specifikacija tukaj - in ena najpogosteje napačno ocenjenih. Škatla z oznako IP54 deluje v zaščitenem hodniku. Drog ob obalni avtocesti potrebuje IP68. Določanje po oznaki ("ocenjeno na prostem") namesto po dejanskih razmerah na lokaciji je način, kako škatle na terenu ne uspejo.
Namizni FTB-jiso lahke, prenosne enote za preskusna okolja, začasne postaje za spajanje ali majhna mesta, kjer stalna namestitev ni praktična. Za udobje žrtvujejo varstvo okolja.
Referenca za hitro izbiro
| Scenarij uvajanja | Priporočena vrsta | Skupno število vrat | Adapter | Ključna zahteva |
|---|---|---|---|---|
| Notranji FTTH (samski dom) | Nosilec-na steno | 4 / 8 | SC/APC | Kompaktna velikost, spojni pladenj za 1–2 kabla |
| Stanovanje / dvižni vod MDU | Montaža-na steno ali na prostem | 8 / 12 / 24 | SC/APC | Združljivost razdelilnika, število kabelskih vhodov |
| Podatkovni center / centralna pisarna | Montaža-na stojalo | 24 / 48 / 96 | LC | Gostota vrat, drsni{0}}dostop do pladnja |
| Zunanja distribucijska točka | Zunanja zaprta škatla | 8 / 12 / 24 | SC/APC | Ocena IP65+, odpornost na UV žarke in vlago |
| Začasno / testno mesto | Namizje | 4 / 8 / 12 | Različno | Prenosljivost, hitra nastavitev |
Uporabno pravilo: prvi dan napolnite škatlo na približno 60–70 % kapacitete. Preostali prostor absorbira prihodnjo rast brez popolne zamenjave ohišja.
Nekaj smernic "ne" prihrani več denarja kot katera koli izbirna tabela. Ne uporabljajte FTB-montaže na steno, če že veste, da se mora razdelilnik PLC prilegati - prostora na pladnju bo v najboljšem primeru malo. Ne domnevajte, da IP65 pokriva vsako lokacijo na prostem; izpostavljeni nosilci na stebrih in obalne lokacije potrebujejo IP68. In ne nastavite privzetih adapterjev LC samo zato, ker so manjši, če je preostanek spletnega mesta zgrajen okoli SC/APC - odpravljanje neujemanja priključka stane več, kot je vredno povečanje gostote.
Pogoste napake pri izbiri optične priključne omarice
Večine težav s FTB ne povzroča okvarjena strojna oprema. Povzročijo jih napake v specifikacijah, ki so nastale, preden je bila škatla sploh naročena. Štiri napake se ponavljajo.
Izbira vrste adapterja brez preverjanja obstoječe zaloge priključnih kablov.Pri projektih, kjer FTB določi ena ekipa, patch kable pa naroči druga, gre to narobe pogosteje, kot bi moralo. Adapterska plošča SC/APC je neuporabna, če ima spletno mesto že poln predal mostičkov SC/UPC. Kotni-polirani in ravni-polirani obročki se bodo fizično združili, vendar zračna reža na vmesniku ustvari odbojno konico, ki poslabša zmogljivost PON navzgor. Preverite ekosistem priključka, preden zaklenete ploščo adapterja.
Izbira zunanjih škatel po tržni oznaki namesto po dejanski oceni IP."Ocenjeno za uporabo na prostem" ni razred IP. Škatla z oznako "na prostem" je lahko IP54, kar pomeni, da je odporna na brizganje vode, ne pa tudi na dolgotrajen dež ali pranje pod pritiskom. Če je mesto namestitve izpostavljeno vremenskim vplivom, preverite specifično številko IP glede na razmere, s katerimi bo škatla dejansko soočena - in ne glede na pogoje, ki jih predpostavlja specifikacija.
Podcenjevanje zmogljivosti prostih pristanišč.12-jedrna škatla je nekoliko dražja od 8-jedrne. Zamenjava ohišja z 8-jedri z ohišjem z 12 jedri dve leti pozneje - vključno s prevozom tovornjaka, ponovnim spajanjem in izpadi - stane večkrat več od razlike v ceni. Specifikacija za rast.
Ignoriranje združljivosti faktorja oblike razdelilnika.Če načrt uvedbe zahteva integracijo aPLC optični razdelilnikznotraj priključne omarice morata postavitev in globina ohišja spojnega pladnja prilagoditi razdelilni modul - običajno v obliki mini-cevi ali ABS kasete. Vsak FTB ni zasnovan za to. Preverite notranje mere in konfiguracijo pladnja, preden domnevate, da bo razdelilnik ustrezal.

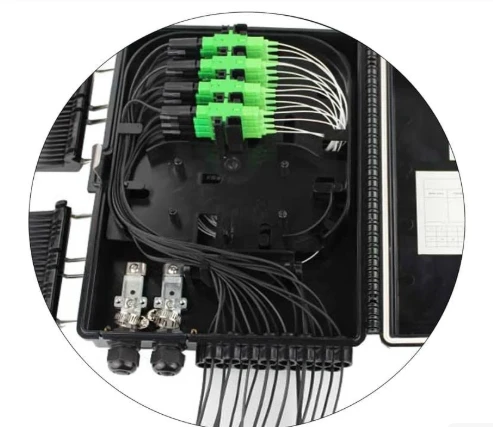

Vključevanje PLC razdelilnikov v optične priključne omarice
Več operaterjev FTTH zdaj združuje funkcijo ločevanja in funkcijo zaključevanja v istem ohišju. Namesto napeljave optičnih vlaken iz ločene omarice razdelilnika do spodnje priključne omarice, se razdelilnik namesti neposredno na pladenj za spajanje FTB. Vlakno napajalnega kabla se poveže z vhodom razdelilnika; vsak izhod razdelilnika je fuzijsko spojen na pletenico, ki se konča na adapterski plošči. Naročniki se povežejo prek spuščenih kablov, priključenih na tiste adapterje-na sprednji plošči.
To deluje, ker so razdelilniki PLC-ja-neodvisni od valovne dolžine v delovnem pasu 1260–1650 nm. En sam integriran FTB lahko hkrati upravlja GPON navzdol pri 1490 nm, gorvodno pri 1310 nm in RF video prekrivanje pri 1550 nm. Dodatna strojna oprema za filtriranje ni potrebna.
Manj ohišij pomeni manj spojnih točk, krajše poti vlaken in preprostejšo dokumentacijo - manj dela pri namestitvi, manj tekočega vzdrževanja. Omejitev je velikost ohišja: stenski-nastavekpriključna omarica za optična vlaknaz razdelilnikom 1×8 pušča omejen prostor za shranjevanje rezervnih vlaken, zato mora biti namestitev čista. Pri projektih, kjer je treba skupaj potrditi število vrat, format adapterja in integracijo razdelilnika, je postavitev polja pomembna bolj kot naslovna zmogljivost na podatkovnem listu. Za podrobno mehaniko poti signalov skozi ta ohišja je na voljo ta tehnična predstavitevkako deluje priključna omarica z optičnimi vlaknipokriva notranjo signalno pot.
Prakse namestitve in vzdrževanja, ki so dejansko pomembne
Dva koraka namestitve povzročata največ težav na terenu in obema se je mogoče izogniti.
Prvi je kontaminirano spajanje. Umazan konec vlakna povzroči 0,3–0,5 dB presežne vstavljene izgube na spoj -, ki je dovolj, da potisne obrobno povezavo PON pod prag občutljivosti sprejemnika. Vsak konec vlaken očistite z robčki, ki-ne puščajo vlaken, in IPA pred cepljenjem. Po cepljenju preglejte z vlaknenim mikroskopom. Če je vidna kakršna koli kontaminacija, očistite in ponovno-odlepite. Čas, porabljen za ta korak, je zanemarljiv v primerjavi s časom, porabljenim za odpravljanje težav pri spoju z velikimi-izgubami, potem ko je škatla zapečatena.
Drugi je navor kabelske uvodnice. Pre-zategovanje zdrobi ovoj kabla in obremeni vlakna v notranjosti. Premalo-zategovanje omogoča vdor vlage več mesecev. Upoštevajte vrednosti navora, ki jih je določil proizvajalec. To ni korak, pri katerem je "ročno tesno in malo" sprejemljiv nadomestek za momentni ključ.
Za tekoče vzdrževanje so optične priključne omarice pasivne in zahtevajo minimalno pozornost -, vendar ne nič. Praktičen razpored: vizualni pregled in čiščenje kon-konektorjev vsakih 12–18 mesecev za notranje namestitve, vsakih 6 mesecev za zunanje ali v-težkih okoljih. Preverite tesnila kabelskih uvodnic glede razpok ali stiskanja. Če vzdržujete osnovne zapise OTDR za vsako škatlo, bodo primerjalne sledi zajele postopno degradacijo spoja dolgo preden povzroči izpad pri naročniku.
Pogosto zastavljena vprašanja
V: Ali potrebujem adapterje SC/APC ali SC/UPC v priključni omarici za vlakna FTTH?
O: SC/APC v skoraj vseh primerih. Arhitekture PON so občutljive na povratne odboje in SC/APC-jeva nagnjena ferula zagotavlja povratno izgubo pod –60 dB v primerjavi z SC/UPC-jem –50 dB. Edina pogosta izjema so aktivne uvedbe etherneta od točke{4}}do-točke, kjer je proračun za refleksijo prizanesljivejši.
V: Kakšna je razlika med priključno omarico za vlakna in zapiralom za spoj vlaken?
O: Optična priključna omarica zaključuje vlakna in predstavlja konektorska vrata adapterja za dostop do priključnega kabla. Zapiralo za spoj ščiti spoje-srednjega razpona med dvema segmentoma kabla, vendar ne omogoča dostopa do priključka. Če morate priključiti povezovalne kable ali spustiti kable na lokaciji, potrebujete priključno omarico. Če samo spajate dva kabla na podzemni ali nadzemni lokaciji, je zapiralo za spoj pravilen izdelek.
V: Kako izberem med 8-jedrnimi, 12-jedrnimi in 24-jedrnimi FTB-ji?
O: Preštejte vlakna, ki jih morate prekiniti danes, nato dodajte 30–50 % za prihodnjo rast. Eno-družinski padec FTTH običajno zahteva 4-jedrni ali 8-jedrni ohišje. Dvižni vod MDU, ki služi 6–8 enotam, potrebuje 12 ali 24 jeder. Če bo razdelilnik PLC nameščen znotraj škatle, število izhodov razdelilnika določa najmanjšo zahtevo glede vrat – razdelilnik 1×8 potrebuje vsaj 8 izhodnih vrat in morebitna prehodna vlakna.
V: Ali IP65 zadostuje za vse zunanje namestitve optičnih priključnih omaric?
O: IP65 ustreza večini zaščitenih zunanjih lokacij - pod napušči, znotraj uličnih omaric ali na stenah zgradb z nekaj zaščite nad glavo. Za popolnoma izpostavljene nosilce na drogove, obalne instalacije ali območja z močnim prahom ali industrijskimi delci je varnejša izbira IP68 z gumijastimi -tesnimi tesnili. Razlika v stroških je majhna glede na stroške zamenjave na terenu.
V: Ali lahko ena priključna omarica podpira spajanje vlaken in montažo razdelilnika PLC?
O: Da, veliko modelov je zasnovanih za to. Spojni pladenj mora imeti namensko območje ali montažni nosilec za mini-cevni ali ABS kasetni razdelilnik. Pred naročilom preverite notranje mere - vsa ohišja FTB nimajo dovolj globine za namestitev razdelilnega modula poleg standardnih držal za spoje in zank za shranjevanje vlaken.
