Razložene vrste večmodnih vlaken: OM1 OM2 OM3 OM4 OM5

Poglobljena-tehnična primerjava za pomoč omrežnim inženirjem in ekipam za nabavo pri izbiri pravega večmodnega vlakna za njihovo infrastrukturo

Ko se je logistično podjetje v New Jerseyju prejšnje četrtletje obrnilo na nas glede nadgradnje njihovega skladiščnega omrežja, so se soočili s skupno dilemo: njihovi obstoječi kabli OM1 niso mogli podpirati stikal 10GbE, ki so jih pravkar kupili. Tehnik na mestu-je priporočil OM4, a je bilo to pretirano za teke v povprečju 85 metrov? Ta scenarij se vsak dan izvaja v podatkovnih centrih, kampusih in poslovnih prostorih po vsem svetu.

Pri izbiri večmodnega vlakna ne gre le za izbiro barvno{0}}kodiranega kabla-, temveč za razumevanje fizike širjenja svetlobe, prilagajanje vaše infrastrukture trenutnim in prihodnjim zahtevam po pasovni širini ter optimizacijo vaše kapitalske naložbe. Ta vodnik pojasnjuje, da presega specifikacije-na površinski ravnizakajta vlakna delujejo drugače inkakoza sprejemanje premišljenih odločitev za vašo specifično uvedbo.

Kaj naredi večmodna vlakna "večmodna"

Preden se poglobimo v klasifikacije OM, ugotovimo, po čem se večmodno vlakno razlikuje od njegovega eno-podobnega na osnovni ravni.

Večmodno vlakno ima večji premer jedra-običajno 50 μm ali 62,5 μm v primerjavi z eno{3}}jedrom 9 μm jedra. To večje jedro omogoča, da svetloba potuje skozi vlakno po več poteh hkrati, pri čemer vsaka pot predstavlja drugačen "način" širjenja. Predstavljajte si to kot avtocesto z veliko pasovi v primerjavi z eno-cesto: več pasov pomeni večjo prometno zmogljivost na kratkih razdaljah, vendar postane usklajevanje na daljših odsekih težavno.

Vmesnik-z-oplastjo v večmodnem vlaknu s stopnjevanim-indeksom ni ostra meja, temveč postopen prehod v lomnem količniku. Ta gradient je natančno zasnovan za izenačitev časa potovanja različnih načinov. Svetloba, ki potuje blizu roba vlakna, ima daljšo fizično pot, vendar se premika skozi material z nižjim-lomnim-indeksom (in tako potuje hitreje), medtem ko ima svetloba blizu središča krajšo pot skozi material z višjim-lomnim-indeksom (giblje se počasneje). Ko so popolnoma uglašeni, vsi načini prispejo do sprejemnika hkrati.

V praksi proizvodne tolerance pomenijo, da ta kompenzacija nikoli ni popolna. Posledične časovne razlike med načini-ki se imenujejo modalna disperzija-končno omejijo pasovno širino vlakna in razdaljo prenosa. To je ključni parameter, ki ločuje OM1 do OM5.

Evolucija od LED do VCSEL: Razumevanje revolucije pasovne širine

Klasifikacijski sistem OM odraža temeljni premik v tehnologiji svetlobnih virov, ki se je zgodil v poznih 1990-ih in zgodnjih 2000-ih.

LED Era (OM1 in OM2)

Zgodnji večmodni sistemi so kot vir svetlobe uporabljali svetleče-diode (LED). Svetleče diode proizvajajo širok, enoten izhod, ki zapolni celotno jedro vlakna in vznemirja vse razpoložljive načine hkrati. Ta pogoj "prenapolnjenega zagona" je pomenil, da je bila pasovna širina vlakna določena s skupno zmogljivostjo več sto načinov, ki delujejo skupaj. Nekaj ​​počasnih ali hitrih načinov je imelo minimalen vpliv, ker je bila energija signala porazdeljena po toliko poteh.

LED diode imajo temeljno omejitev: njihova največja hitrost modulacije je okoli 622 Mbit/s. Zaradi te omejitve niso bili primerni za aplikacije z gigabitno-hitrostjo, ne glede na teoretično zmogljivost vlakna.

Revolucija VCSEL (OM3, OM4, OM5)

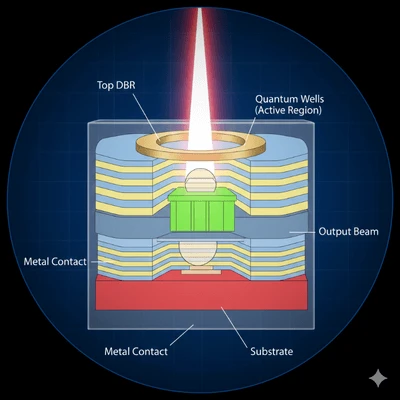

Vertikalni-površinski-emitting laserji (VCSEL) so spremenili vse. Ti polprevodniški laserji ponujajo:

Hitrosti modulacije, ki presegajo 25 Gbit/s (in se še naprej izboljšujejo)

Ožja spektralna širina, zmanjšanje kromatske disperzije

Večja optična moč za izboljšano razmerje-in-šumom

Nižji proizvodni stroški v primerjavi z laserji-za oddajanje robov

Krožni profili žarkov, ki se učinkovito spajajo v jedra vlaken

Vendar VCSEL ne zapolnijo jedra vlakna enakomerno. Njihov koncentrirani žarek vzbuja le podmnožico razpoložljivih načinov-običajno tistih blizu središča vlakna. Ta pogoj "omejenega zagona" pomeni, da kakršne koli napake ali spremembe lomnega količnika v središču jedra nesorazmerno vplivajo na delovanje sistema.

To je razlog, zakaj vlakna OM1 in OM2, zasnovana za prenapolnjene izstrelitve LED, pogosto delujejoslabšez VCSEL, kot bi predlagala njihova nazivna pasovna širina. Proizvajalci vlaken so se odzvali z razvojem laser-optimiziranega večmodnega vlakna (LOMMF) s strogo nadzorovanimi profili lomnega količnika, posebej zasnovanimi za izstrelitve VCSEL. To lasersko-optimizirano vlakno je postalo temelj za klasifikacije OM3, OM4 in OM5.

Klasifikacije OM: Podrobna tehnična razčlenitev

Vlakno OM1

Osnovne specifikacije:

Premer jedra: 62,5μm

Premer obloge: 125μm

Prenapolnjena pasovna širina zagona (OFL): 200 MHz·km pri 850 nm, 500 MHz·km pri 1300 nm

Največje dušenje: 3,5 dB/km pri 850 nm, 1,5 dB/km pri 1300 nm

Barva jakne: oranžna (po TIA-598C)

Tehnični kontekst:

Večje 62,5 μm jedro OM1 je bilo prvotno izbrano, ker je poenostavilo poravnavo z viri LED in omogočilo ohlapnejše tolerance priključkov. Vendar to večje jedro podpira več načinov širjenja kot 50 μm vlakno, kar ima za posledico večjo modalno razpršenost in manjšo pasovno širino.

Velikost jedra 62,5 μm ustvarja temeljno nezdružljivost: priključkov OM1 in povezovalnih kablov ni mogoče mešati s komponentami OM2/OM3/OM4/OM5. Spajanje 62,5 μm vlakna z 50 μm vlaknom povzroči približno 3-4 dB dodatne izgube, kar je dovolj, da povzroči okvare povezave v mnogih sistemih.

Praktične omejitve razdalje:

Trenutno stanje:

OM1 velja za podedovano infrastrukturo. Nove naprave ne bi smele določati OM1, razen če se povezujejo z obstoječim obratom 62,5 μm, kjer se zahteva modalna kontinuiteta. Zaradi omejitve 33 metrov pri 10GbE je nepraktična za aplikacije sodobnih podatkovnih centrov.

OM2 vlakna

Osnovne specifikacije:

Premer jedra: 50μm

Premer obloge: 125μm

Pasovna širina OFL: 500 MHz·km pri 850nm, 500 MHz·km pri 1300nm

Največje dušenje: 3,5 dB/km pri 850 nm, 1,5 dB/km pri 1300 nm

Barva jakne: oranžna (po TIA-598C)

Tehnični kontekst:

OM2 predstavlja prehod na tehnologijo jedra 50 μm, medtem ko je še vedno zasnovan predvsem za LED vire. Manjše jedro zmanjša število podprtih načinov in izboljša pasovno širino v primerjavi z OM1. Sodobni OM2 je pogosto izdelan kot-optimiziran za laser, čeprav ne izpolnjuje strogih zahtev EMB za OM3.

Ker tako OM1 kot OM2 uporabljata oranžne plašče, vedno preverite vrsto vlakna tako, da preverite natisnjeno legendo kabla (npr. "50/125" proti "62,5/125") pred zaključkom ali spajanjem.

Praktične omejitve razdalje:

Trenutno stanje:

Tako kot OM1 se tudi OM2 postopoma opušča iz novih naprav. Omejitev 82 metrov pri 10GbE omejuje njegovo uporabnost v sodobnih okoljih, čeprav ostaja uporabna za povezave 1GbE znotraj svojih omejitev razdalje.

Vlakna OM3 (laser-optimizirana večmodna vlakna)

Osnovne specifikacije:

Premer jedra: 50μm

Premer obloge: 125μm

Efektivna modalna pasovna širina (EMB): 2000 MHz·km pri 850 nm

Pasovna širina OFL: 1500 MHz·km pri 850 nm

Največje dušenje: 3,0 dB/km pri 850 nm

Barva jakne: Aqua (po TIA-598C)

Tehnični kontekst:

OM3 je bila prva klasifikacija vlaken, zasnovana posebej za prenos VCSEL. Ključna metrika se je premaknila s prenapolnjene zagonske pasovne širine (pomembno za LED) na efektivno modalno pasovno širino (pomembno za VCSEL). EMB se določi s testiranjem diferencialne zakasnitve načina (DMD), ki meri, kako so različne skupine načinov zakasnjene glede na drugo v omejenih pogojih zagona, ki simulirajo obnašanje VCSEL.

Specifikacija EMB 2000 MHz·km pomeni, da 300-metrska povezava zagotavlja približno 6,67 GHz uporabne pasovne širine, kar zadostuje za 10GbE z rezervo. Profil lomnega količnika vlakna je strogo nadzorovan, zlasti v središču jedra, kjer se koncentrira energija VCSEL.

Praktične omejitve razdalje:

Trenutno stanje:

OM3 ostaja široko razporejen in stroškovno-učinkovit za aplikacije 10GbE znotraj 300 metrov. Za stanovanjske optične instalacije in manjša poslovna omrežja, kjer so kabli pod 300 metri, OM3 ponuja odlično vrednost. Vendar pa aplikacije 40GbE in 100GbE hitro razkrijejo svoje omejitve.

OM4 vlakna

Osnovne specifikacije:

Premer jedra: 50μm

Premer obloge: 125μm

Efektivna modalna pasovna širina (EMB): 4.700 MHz·km pri 850 nm

Pasovna širina OFL: 3500 MHz·km pri 850 nm

Največje dušenje: 3,0 dB/km pri 850 nm

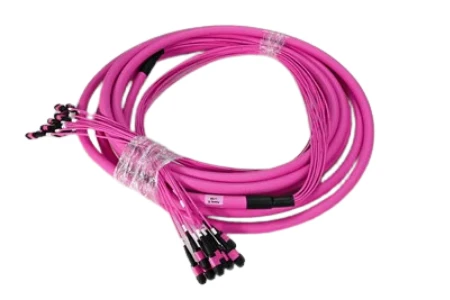

Barva jakne: Aqua ali Erika Violet (po TIA-598C)

Tehnični kontekst:

OM4 je nastal iz nenehnega izpopolnjevanja proizvodnega procesa po uvedbi OM3. Proizvajalci vlaken so dosegli strožji nadzor nad profilom lomnega količnika in več kot podvojili učinkovito modalno pasovno širino. To ni bila toliko nova zasnova vlaken kot razvoj proizvodnje OM3 v smeri višjih standardov kakovosti.

4700 MHz·km EMB omogoča 400-metrsko povezavo, da podpira približno 11,75 GHz pasovne širine, kar omogoča 10GbE na razdaljah, ki bi presegle zmogljivost OM3. Še pomembneje je, da OM4 razširja doseg sistemov 40GbE in 100GbE z omejitev OM3 100m/70m na ​​150m/100m.

OM4 je popolnoma nazaj združljiv z OM3 – oba uporabljata jedra 50 μm in ju je mogoče medsebojno povezati brez izgub modalne neusklajenosti. Glavna vizualna razlika je izbirna Erika Violet (magenta) barva jakne, čeprav mnogi proizvajalci še vedno uporabljajo aqua.

Praktične omejitve razdalje:

Trenutno stanje:

OM4 je priporočena izbira za nove namestitve podatkovnih centrov, ki podpirajo 10GbE do 100GbE. Njegova cenovna premija v primerjavi z OM3 je skromna (običajno 10-20%), medtem ko njegov razširjeni doseg zagotavlja smiselno operativno prilagodljivost in pripravljenost za prihodnost.

Vlakno OM5 (širokopasovno večmodno vlakno)

Osnovne specifikacije:

Premer jedra: 50μm

Premer obloge: 125μm

EMB pri 850 nm: 4700 MHz·km (enako kot OM4)

EMB pri 953 nm: 2470 MHz·km (nova specifikacija)

Največje dušenje: 3,0 dB/km pri 850 nm, 2,3 dB/km pri 953 nm

Barva jakne: limeta zelena (po TIA-598C)

Tehnični kontekst:

OM5 predstavlja spremembo paradigme v oblikovanju večmodnih vlaken. Medtem ko sta OM3 in OM4 optimizirala pasovno širino pri tradicionalni valovni dolžini VCSEL 850 nm, OM5 to optimizacijo razširja v območju valovnih dolžin od 850 nm do 953 nm.

Ta širokopasovna zmogljivost omogoča kratkovalovno multipleksiranje (SWDM), kjer štiri valovne dolžine (850 nm, 880 nm, 910 nm in 940 nm) prenašajo hkrati po enem samem paru vlaken. SWDM učinkovito štirikrat poveča zmogljivost vlakna, ne da bi potreboval dodatne niti vlaken ali prehod na vzporedno optiko.

Kritično pojasnilo:EMB OM5 pri 850 nm je enak specifikaciji OM4. Za sprejemno-sprejemnike z eno-valovno dolžino 850 nm (standardni 10GbE, 25GbE, 40GbE SR4, 100GbE SR4) OM5 ne zagotavlja prednosti glede razdalje pred OM4. Premija OM5 se obrestuje samo pri uporabi oddajnikov, ki podpirajo SWDM-, kot so 40G-SWDM4, 100G-SWDM4 ali nastajajoči moduli 400G-BD4.2.

Praktične omejitve razdalje:

Trenutno stanje:

Sprejetje OM5 je bilo počasnejše, kot je bilo sprva pričakovano. Pribitek stroškov (običajno 30-50% v primerjavi z OM4) je težko upravičiti, razen če so oddajniki-sprejemniki SWDM del načrta uvedbe. Za večino aplikacij podatkovnih centrov OM4 v kombinaciji z vzporedno optiko (povezljivost MPO/MTP) dosega podobno ali boljšo stroškovno učinkovitost za 40GbE in 100GbE.

OM5 je obetaven za okolja hiperscale, kjer je število vlaken omejeno ali kjer migracijska pot na 400GbE in več daje prednost multipleksiranju valovnih dolžin namesto vzporednosti vlaken.

Obsežna primerjalna tabela

Izbira pravega vlakna: okvir odločanja

Merila ocenjevanja

1. Trenutne zahteve glede pasovne širine

Preslikajte obstoječo topologijo omrežja in določite hitrost vsake povezave. Če uporabljate predvsem povezave 1GbE, celo OM3 zagotavlja precejšen prostor. Če pa prevladujejo povezave 10GbE ali hitrejše, postane OM4 praktični minimum za večino okolij.

2. Razdalje kablov

Izmerite ali ocenite svoje najdaljše potencialne kable. Vključite ohlapne zanke, navpične dvižne cevi in ​​obvozne poti-nameščena dolžina kabla pogosto presega-razdaljo ravne linije za 20–40 %.

3. Prihodnja migracijska pot

Zahteve po pasovni širini podatkovnega centra se običajno povečajo za 25-50 % letno. Kabelska infrastruktura, nameščena danes, bi morala biti prilagojena vsaj 2-3 generacijam tehnologije. Za večino organizacij to pomeni načrtovanje za 40GbE/100GbE, tudi če trenutna oprema deluje pri 10GbE.

4. Proračunske omejitve

Medtem ko je OM4 nekoliko dražji od OM3, so stroški dela pri namestitvi kablov običajno manjši od razlike v stroških materiala. Namestitev OM4 danes v primerjavi z OM3 lahko doda 10-20 % nabave kablov, vendar se izogne ​​veliko večjim stroškom poznejšega ponovnega kabliranja.

Povzetek priporočila

Izbira priključka in najboljše prakse

Učinkovitost večmodnega vlakna je v veliki meri odvisna od kakovosti in čistoče priključka. Za-aplikacije podatkovnih centrov z visoko gostoto naše rešitve MPO/MTP podpirajo konfiguracije z 8, 12, 16 in 24 vlakni za vzporedne optične sprejemnike. Za tradicionalne dupleksne povezave ponujajo priključki LC najvišjo gostoto vrat z našimi natančnimi keramičnimi obročki, ki zagotavljajo dosledno vstavljeno izgubo pod 0,2 dB.

Poljske vrste

PC (fizični stik): Basic polish, adequate for most multimode applications. Return loss typically >30 dB.

UPC (ultra fizični stik): Enhanced polish with better surface finish. Return loss typically >50 dB. Priporočljivo za-hitre aplikacije.

APC (Angled Physical Contact): 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Uporablja se predvsem z eno-modalnim vlaknom, vendar je na voljo za specializirane večmodne aplikacije.

Protokol čiščenja

Kontaminacija je glavni vzrok za okvare povezave. Celo en prašni delec velikosti 1 μm lahko blokira pomemben prenos svetlobe skozi jedro velikosti 50 μm. Pred vsakim spajanjem preglejte končne-ploskve konektorja z 200-kratno ali večjo povečavo in jih očistite z robčki,-ki ne puščajo vlaken, z IPA (izopropilnim alkoholom) ali kasetami za suho čiščenje.

Izdelava poslovnega primera: skupni stroški lastništva

Razlika v ceni med razredi večmodnih vlaken je pogosto manj pomembna, kot se zdi:

Primer stroškov materiala (100 m priključnega kabla):

OM3: ~45 $

OM4: ~52 $ (15 % premija)

OM5: ~68 $ (51 % premija nad OM3)

Montažno delo(enako za vse stopnje): ~150-300 $ na tek

Ko namestitveno delo prevladuje nad skupnimi stroški, postane prirastni strošek določanja OM4 nad OM3 zanemarljiv-, medtem ko je zavarovanje pred prihodnjimi omejitvami pasovne širine precejšnje.

Za gradnjo novih podatkovnih centrov priporočamo OM4 kot privzeto specifikacijo. Skromna vnaprejšnja naložba zagotavlja združljivost z opremo 10GbE, 25GbE, 40GbE in 100GbE brez omejitev razdalje v okviru običajnih razdalj od -do-omaje in vrste-do-vrste.

Rešitve Evolux Fiber za vašo večmodovno infrastrukturo

Pri Evolux Fiber izdelujemo celoten ekosistem povezovalnih komponent za večmodna vlakna:

Patch kabli iz optičnih vlaken:Vnaprej{0}}zaključeni sklopi OM3, OM4 in OM5 v konfiguracijah simplex, duplex in MPO/MTP. Dolžine po meri od 0,3 m do 100 m+ s hitrim obratom.

Konektorji za optična vlakna:Konektorji LC, SC, FC, ST in MPO/MTP z natančnimi cirkonijevimi keramičnimi obroči. Vstavljena izguba<0.2dB, return loss >50 dB. Na voljo v vrstah poliranja PC, UPC in APC.

Optični pletenice:Tovarniško-polirane pletenice za fuzijsko spajanje. OS2 eno-način in večmodne različice OM1-OM5 z LSZH ali PVC plašči.

Optični adapterji:Adapterji za-montažo na ploščo in pregrado z bronastimi ali keramičnimi poravnalnimi tulci. Konfiguracije Simplex, duplex in quad.

PLC razdelilniki:Razmerja delitve od 1x2 do 1x64 v paketih za vgradnjo v golo vlakno, modul ABS, kaseto LGX in-na stojalo za uvedbe FTTH/PON.

Priključne omarice in razdelilni okvirji:Ohišja za-montažo na steno in stojala-z integriranimi spojnimi pladnji in povezovalnimi ploščami za organizirano upravljanje kablov.

Naš proizvodni obrat v Shenzhenu vzdržuje certifikat ISO 9001 s strogim nadzorom kakovosti, vključno s 100-odstotnim optičnim testiranjem vsakega zaključenega sklopa. Z 12+-letnimi izkušnjami v industriji in letno zmogljivostjo, ki presega 50 milijonov povezovalnih komponent, nudimo storitve telekomunikacijskim operaterjem, graditeljem podatkovnih centrov in poslovnim strankam v 50+ državah.

Ne glede na to, ali potrebujete standardne kataloške izdelke s pošiljanjem naslednji-dan ali rešitve po meri-za posebne zahteve uvajanja, je naša tehnična ekipa pripravljena podpreti vaš projekt od načrtovanja do namestitve.
