Rešitve konektorjev LC Fiber High-Density: Uniboot vs. Potisni-Vleci

Regalne nepremičnine so drage, zahteve po pasovni širini pa naraščajo. To je realnost. Vprašanje ni, ali potrebujete gostejšo optično infrastrukturo-temveč, kako jo boste zgradili, ne da bi ustvarili nočno moro zaradi vzdrževanja.

Dve zasnovi konektorjev iz vlaken LC sta se pojavili kot rešitvi: uniboot kabli in potisni-pull jezički. Rešujejo različne probleme. Izbira napačnega vas stane časa, denarja ali obojega.

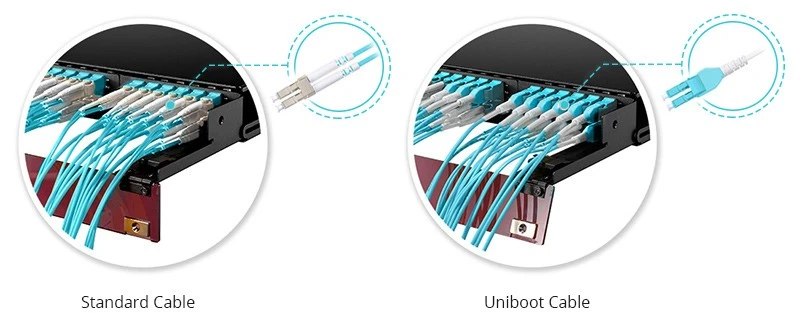

Pristop Uniboot

Standardni LC duplex patch kabel ima dva ločena 3,0 mm plašča, ki tečeta drug poleg drugega, vsak nosi eno vlakno. Zdaj pa si predstavljajte 48 tistih, ki so natlačeni v ohišje 1U. Zadnja stran vaše stojala je videti kot špageti, pretok zraka je zadušen in vso srečo pri sledenju česar koli.

Uniboot obrne ta skript. Obe vlakni potekata v enem samem 2,0 mm plašču, ki se konča v enem enotnem ohišju konektorja. Vidite približno polovico prostornine kabla-včasih bolje.

Tukaj postane praktično. Naša ekipa inženirjev je v zadnjem četrtletju izvedla teste gostote v več vrstah ohišij. Rezultati so bili precej dosledni:

Testiranje opravljeno s kabli OM4 pri 25 stopinjah okolja. CFM, izmerjen pri zadnjem izpuhu s standardizirano konfiguracijo ventilatorja.

Številke zmogljivosti so na papirju videti enake, vendar vsakdo, ki je delal s polno naloženo ploščo HD, pozna razliko. Pri standardnem duplexu se borite s kabli, da bi dobili zadnjih 20 % vrat. Uniboot preprosto ... ustreza.

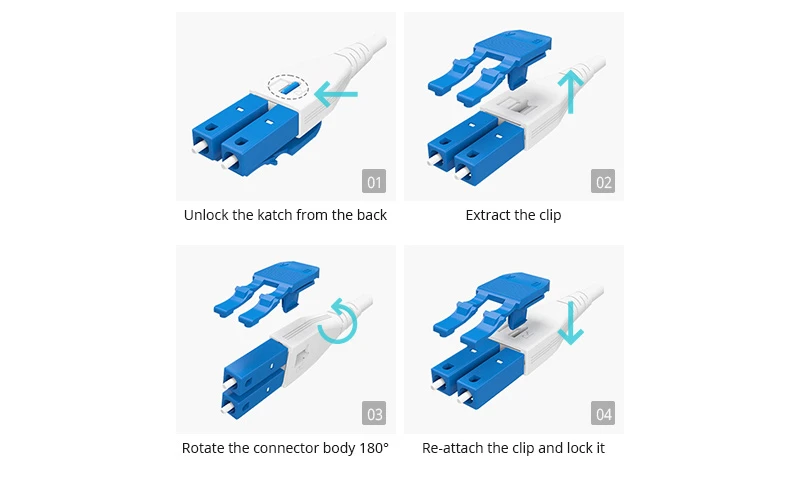

Preklop polarnosti

Pri uvedbah-v resničnem svetu napake polarnosti pogosto ostanejo neodkrite do končne faze projekta. Tudi pri popolnoma označenem in preizkušenem 200-fiber Pod preklop v zadnji-minutni polariteti iz A-B na AA povzroči katastrofalno predelavo ali veleprodajno zamenjavo kabla pri uporabi tradicionalnih povezovalnih kablov.

Pri tradicionalnih dvostranskih kablih bodisi ponovno-zaključujete ali naročate nove kable. S preklopnimi konektorji uniboot odstranite ohišje, zavrtite položaje vlaken in končali ste. Brez orodja. Brez spajanja. Ko to storite nekajkrat, traja približno 20 sekund.

Mehanizem se razlikuje glede na proizvajalca, vendar večina modelov deluje po istem principu-obe LC obrobi je mogoče prestaviti znotraj ohišja, da zamenjata poravnavo Tx in Rx. Nekateri uporabljajo preklopni mehanizem; drugi zahtevajo, da potisnete obroče ven in jih znova vstavite obrnjene.

Potisni-povlečni priključki za jezičke

Drugačen problem, drugačna rešitev.

Standardni priključki LC uporabljajo stranski zapah-ki ga stisnete, da se sprosti. Deluje dobro, ko imate prostor za prste. Ne deluje, če so konektorji zloženi 2 mm narazen v plošči s 96 vrati in je tisti, ki ga potrebujete, na sredini tretje vrstice.

Potisni{0}}vlečni jezički premaknejo sprostitveni mehanizem. Namesto da bi posegli po stranskem zapahu, zgrabite podaljšan jeziček in ga povlečete naravnost nazaj. Ena roka. En gib. Sosednja vrata ostanejo na mestu.

To je pomembnejše, kot si mislite. Merili smo čas tehnikov, ki so izvajali rutinske popravke na enakih 48-priključnih ploščah-ena je bila naložena s standardnim LC, druga s potisni-vlečnimi ploščami. Povprečni čas za odklop in ponovno priklop ene same vrat na sredini plošče:

n{0}} poskusov na vrsto priključka, različne ravni izkušenj med tehniki

Ta 5-sekundna razlika ne zveni veliko, dokler med vzdrževalnim oknom ne izvedete selitve 200 vrat. In ti naključni odklopi? Vsak od njih ima potencialni vpliv na storitev in dodaten čas za odpravljanje težav.

Kdaj združiti oboje: Uniboot s funkcijo Push-Pull

Nekateri proizvajalci ponujajo kable za uniboot z vgrajenimi potisni-jezički. Dobite prednosti gostote kablov in prednosti dostopnosti. To je vrhunska možnost-običajno 30-50 % dražja od standardnega enodelnega zagona – toda pri uvedbah v hiperrazširjenem obsegu, kjer so stroški dela manjši od stroškov materiala, se matematika običajno izide.

Glede na naše izkušnje z uvajanjem so tukaj profili strank, ki imajo največ koristi od kombinacije uniboot + push-pull:

Uporabniki povezovalnih plošč ultra-visoke-gostote (UHD).

Ko zapakirate 96 ali celo 144 vrat LC v odtis 1U, postanejo standardni zapahi priključkov fizično nedosegljivi. Pri teh gostotah potisni-vlečni jezički-ni-primerno imeti-so nujni minimum za praktično delovanje. Vaši prsti dobesedno ne morejo priti do stranskega zapaha, ko so konektorji zloženi tako tesno.

Računalniške gruče AI in okolja HPC

Delovne obremenitve pri usposabljanju z umetno inteligenco so-občutljive na zakasnitve in{1}}povezovanje kablov so intenzivne, pogosto vključujejo obsežne prebojne uvedbe 400G/800G. Za hrbten-arhitekture listov, ki podpirajo gruče GPE, priporočamo to kombinacijo v celotnem jedrnem sloju. V teh okoljih je potrebno stalno prilagajanje povezave in hitro širjenje zmogljivosti-potrebujete priključke, ki ne bodo upočasnili vaše operativne ekipe.

Rešitve po meri za uvedbe AI/HPC

Kabli gruče GPU imajo edinstvene zahteve: veliko število vrat, majhne omejitve radija upogiba in težave pri upravljanju toplote. Nudimo komplete kablov po meri-dolžine, zasnovane posebej za vašo postavitev v omari-vključno s snopi-ujemajočih se dolžin za povezave-na-GPU, ki zmanjšajo ohlapnost kabla in povečajo pretok zraka. Vnaprej-označeno in barvno-kodirano glede na funkcijo (mreža za shranjevanje, medsebojna povezava GPE, omrežje za upravljanje) za pospešitev uvajanja.

Ponudniki kolokacije in operacije na daljavo

Če je vaš poslovni model odvisen od-velikosti MAC-jev (premika, dodajanja, sprememb), ki jih izvajajo tehniki na daljavo, izbira priključka neposredno vpliva na stopnje napak. Preklop polarnosti z enim- klikom na konektorje uniboot lahko zmanjša napačne konfiguracije polja za 80 % ali več. To je manj prijav za težave zaradi obrnjene polarnosti in manj izgubljenega časa za osnovno odpravljanje težav.

Nadgradnja starih objektov s toplotnimi omejitvami

V starejših podatkovnih centrih, kjer so kabelski nosilci že izpolnjeni in so poti pretoka zraka ogrožene, zamenjava na uniboot takoj sprosti približno 50 % prostora za kabelske poti. Izboljšan pretok zraka skozi zadnjo stran omaric lahko bistveno zmanjša stroške hlajenja-videli smo primere, ko je ta ena sama sprememba znižala temperature vročih-hodov za več stopinj.

Rešitve, ki ustrezajo vaši dejanski težavi

Vsaka uvedba ne potrebuje najmočnejšega priključka. Tako običajno oblikujemo pogovor s strankami:

Vaš glavni glavobol je prezasedenost kabelske poti

Uniboot je vaš odgovor. ~50-odstotno zmanjšanje premera kabla pomeni, da imajo vaši kabelski nosilci in navpični upravljalniki dejansko prostor za dihanje. Bonus: manjša teža kabla sčasoma manj obremenjuje priključke.

Tipično prileganje:ToR stikala, strežniške vrstice z visoko-gostoto, povsod, kjer napeljete 50+ povezovalnih kablov po isti poti.

Vaš glavni glavobol je dostopnost plošč

Potisni{0}}vlečni zavihki to rešujejo. Če vaši tehniki redno delajo v polno-naloženih ploščah in opažate prekinitve zavarovanja ali poslušate pritožbe glede dostopa, je to rešitev.

Tipično prileganje:Osrednje/združevalne plošče za popravke,-sobe za srečanja z mano, katere koli plošče, ki ostanejo zasedene več kot 80 % in vidijo redno dejavnost MAC.

Vaš glavni glavobol je upravljanje polarnosti

Preklopni konektorji uniboot odpravljajo potrebo po skladiščenju več polaritet kablov in preprečujejo napake pri zaključku na terenu. Če ste kdaj morali čez noč poslati škatlo kablov A-A, ker je nekdo naročil A-B, poznate vrednost tukaj.

Tipično prileganje:Nove uvedbe z negotovimi ali razvijajočimi se zahtevami glede polarnosti, organizacije, ki standardizirajo enotno SKU kabla za enostavnost inventarja.

En-Program popisa SKU

Ste naveličani upravljanja različnih polaritet in dolžin kablov? Pomagamo vam lahko standardizirati preklopne konektorje uniboot z izbrano izbiro dolžine (običajno 1 m, 2 m, 3 m, 5 m), ki pokriva 95 %+ primerov uporabe. Zmanjšajte zapletenost inventarja, odpravite napake pri naročanju in poenostavite usposabljanje za svojo operativno ekipo.

Gradite za 400G/800G in več

Optični priključek LC še ne bo kmalu opuščen-400G-Oddajno-sprejemna sprejemnika FR4 in 400G-LR4 uporabljata dupleksne vmesnike LC in sta hrbtenica večine uvedb 400G v podjetjih. Toda zaradi zahtev glede gostote pri teh hitrostih je upravljanje kablov kritično.

Za 400G prelomne aplikacije-kjer se ena sama QSFP-vrata DD raztezajo do 4x100G strežniških povezav-uniboot kabli z zavihki push-pull vam omogočajo najčistejšo namestitev. Zmanjšana velikost kabla pušča prostor za povečan pretok zraka, ki ga zahtevajo sprejemniki z večjo-močjo.

400G/800G rešitve po meri

Visoko{0}}hitro prebojno kabliranje je tisto, kjer prilagajanje prinaša največjo vrednost. Izdelujemo:

MTP{0}}to-LC prelomni pasovi z dolžinami nog po meri, ki se ujemajo z vašo specifično geometrijo nosilca

Bakreni-sklopi za direktno povezavo (DAC) in aktivni optični kabel (AOC) v ne-standardnih dolžinah

Hibridni snopi, ki združujejo različne vrste priključkov (MTP-8 na LC, MTP-12 na LC itd.) za opremo mešane generacije

Možnosti konektorja z nizko-izgubo (manj kot ali enako 0,15 dB IL) za aplikacije z razširjenim-dosegom ali več-hop

Vsak sklop je pred pošiljanjem 100-odstotno preizkušen v skladu z vašimi specifikacijami-vključena je vstavljena izguba, povratna izguba in preverjanje polarnosti.

Realni-svetovni scenariji uporabe

Različna okolja poudarjajo različne vidike delovanja priključka. Tukaj je tisto, kar smo videli, da deluje pri različnih vrstah uvajanja:

Podatkovni centri Hyperscale

Te zmogljivosti so optimizirane za delovno hitrost. Ko nameščate na tisoče povezav na teden, komponenta dela prevladuje nad skupnimi stroški. Uniboot z zavihki za potiskanje-vlečenje je vedno bolj standard za nove različice-predhodna premija se hitro povrne s hitrejšim uvajanjem in zmanjšanimi stopnjami napak.

Tipična specifikacija:OS2 eno-način, 2,0 mm uniboot s potisni-vlekom, preklopna polariteta, predhodno-testirano in označeno. Dolžine so standardizirane na 1 m, 2 m, 3 m in 5 m za čim manjšo zapletenost inventarja, hkrati pa pokrivajo večino scenarijev med--omarami.

Program po meri Hyperscale

Za uvedbe 10,000+ kablov nudimo:

Opremljanje s stojalom ali podom: vnaprej-sortirani snopi kablov, zapakirani točno tako, kot je potrebno za vsako območje namestitve

Označevanje po meri: Vaša nomenklatura, vaša barvna shema, natisnjena v tovarni

Postopna dostava: dostava po vašem urniku, ne po naših-tedenskih znižanjih, usklajenih z vašimi fazami uvajanja

Namenski vmesni pomnilnik zalog: varnostne zaloge, shranjene v našem obratu, na voljo za pošiljanje v istem-tednu

Velja količinska cena. Kontaktirajte nas za podrobnosti programa.

Podatkovni centri podjetij

Mešana infrastruktura in daljši cikli osveževanja pomenijo, da pogosto delate z obstoječimi standardi priključkov. Praktični pristop je običajno večstopenjski: uniboot ali push{1}}pull v omarah z visoko-gostoto, standardni dupleks v območjih z manj-gostoto, kjer premija ni upravičena.

Če nadgrajujete obstoječi objekt, se najprej osredotočite na uvedbo uniboot-a na poti z največjo-zastojem. Takojšnje olajšanje pogosto upraviči razširitev pristopa.

Začetni kompleti za podjetja

Niste pripravljeni na polno-selitev z visoko gostoto? Ponujamo ocenjevalne komplete, ki vsebujejo mešanico uniboot in push-pull kablov običajnih dolžin. Preizkusite jih v svojem okolju, pridobite-povratne informacije svoje ekipe, nato pa se samozavestno povečajte.

Centralne pisarne Telecoma in sobe Colo Meet{0}}Me

Odločitve tukaj vodita zanesljivost in standardizacija. Številni operaterji vzdržujejo odobrene sezname prodajalcev s posebnimi specifikacijami priključkov. Potisni-jezički so še posebej dragoceni v optičnih razdelilnikih, kjer morajo tehniki dostopati do posameznih povezav, ne da bi vplivali na sosednja vezja pod napetostjo.

Več{0}}najemna narava barvnih okolij ustvarja tudi zahteve glede odgovornosti-pomembne so čiste predaje povezovalnikov med ponudniki, zasnove push-pull pa zmanjšujejo tveganje nenamernih motenj med{-navzkrižnim povezovanjem.

Izdelava po meri za nosilni-razred

Podpiramo specifikacije po meri, ki jih zahtevajo glavni prevozniki in kolo operaterji:

Skladnost s posebnimi pragovi vnesene izgube in povratne izgube

Barve jakne po meri za identifikacijo najemnika

Razširjeno testiranje vzdržljivosti (1000+ ciklov parjenja)

Popolna dokumentacija o sledljivosti na kabel

RoHS, REACH in regionalni certifikati skladnosti

Ste že na seznamu odobrenih prodajalcev? Sporočite nam svoje zahteve-natančno jih bomo izpolnili.

Specifikacije, ki so dejansko pomembne

Ko ocenjujete možnosti konektorjev za vlakna LC, morate poleg trženja iskati naslednje:

Vstavljena izguba

Industrijski standard za naključno parjenje je manj kot ali enako 0,30 dB. Vrhunski priključki dosežejo manj kot ali enako 0,15 dB glede na glavno referenco. Strožje specifikacije so pomembnejše, saj se proračuni za povezave zmanjšajo pri višjih hitrostih prenosa podatkov.

Če pogledamo 0,30 dB v perspektivo: to je približno enakovredno dodajanju 120 metrov standardnega eno-modnega vlakna vaši povezavi. Ni katastrofalno za posamezno povezavo, vendar se doda, ko verižite več točk popravkov.

Specifikacije izgube po meri

Za aplikacije, ki zahtevajo strožje tolerance-dolge-povezave, sisteme DWDM ali-arhitekture z več skoki-ponujamo kable, izdelane in preizkušene na manj kot ali enako 0,15 dB ali celo manj kot ali enako 0,10 dB vstavljene izgube. Vsak kabel je dobavljen s posameznim poročilom o preskusu, ki prikazuje dejanske izmerjene vrednosti, ne le "uspešno/neuspešno" glede na splošni prag.

Povratna izguba

Večji ali enak 50 dB za poliranje UPC, večji ali enak 60 dB za APC. Nižja povratna izguba (višje število dB) pomeni manjši odboj signala nazaj proti viru,-ki je kritičen za analogni video, DWDM in nekatere-hitrostne digitalne aplikacije.

Mehanska vzdržljivost

Poiščite 500+ ocene cikla parjenja. V visoko-okoljih MAC so priključki videti veliko akcije. Poceni priključki se začnejo slabšati okoli 200-300 ciklov; kakovostni konektorji ohranjajo specifikacije skozi 1000+.

Možnosti podaljšane vzdržljivosti

Za okolja z izjemno visoko aktivnostjo MAC (trgovinske centre, oddajne zmogljivosti, preskusni laboratoriji) ponujamo konektorje, ocenjene za 1500+ ciklov parjenja s preverjenim ohranjanjem zmogljivosti. Vprašajte o našem-programu povezovalnikov s podaljšano življenjsko dobo.

Kratka beseda o vzdrževanju

Visoka-gostota pomeni več priključkov v manj prostora, kar pomeni več možnosti za kontaminacijo. En sam prašni delec na končni strani obroča lahko poveča vstavljeno izgubo za 1 dB ali več-to je enako, kot če bi vaši povezavi dodali 400 metrov vlakna.

Popravek je preprost, vendar o njem-ne gre po dogovoru: preglejte in očistite vsak priključek pred spajanjem. Čistila z enim-klikom zagotavljajo hitro vzdrževanje; za trdovratno umazanijo robčki,-navlaženi z IPA-brez vlaken, ki jim sledijo suhi robčki. Po čiščenju vedno preglejte, da preverite.

Če vaša ekipa tega še ne počne versko, začnite. Preprečuje več vstopnic za težave kot katera koli druga posamezna praksa.

Kdaj se premija izplača?

Govorimo o številkah. Razpon cen med vrstami konektorjev je resničen, a pogosto manjši, kot ljudje domnevajo:

Približna cena; močno razlikuje glede na količino, vrsto vlaken in dobavitelja.

Matematika-odbitka je močno odvisna od vaših stopenj dela in obsega uvajanja. Za uvedbo s 1000 kabli, kjer uniboot prihrani 2 minuti na kabel med namestitvijo, pričakujete približno 33 ur prihranka pri delu. Pri 75 USD/uro polno naloženega tehničnega stroška je to 2.500 USD – pogosto dovolj, da pokrije premijo priključka z rezervo, ki ostane.

Matematika postane prepričljiva pri tekočem vzdrževanju. Če vaš objekt opazi 50 premikov popravkov na mesec in potisni-zavihki za vlečenje prihranijo 5 sekund na premik, hkrati pa preprečijo eno nenamerno prekinitev povezave na mesec, se kumulativna vrednost v 5-letnem življenjskem ciklu infrastrukture sešteje.

Študija primera TCO: srednje{0}}središče za finančne podatke

Pred kratkim smo zaključili celotno analizo skupnih stroškov lastništva za stranko finančnih storitev, ki seli svojo zasebno infrastrukturo v oblaku. Takole so izgledale prave številke:

Profil uvajanja:

Velikost objekta: ~120 omar

Obseg: jedrni preklopni sloj do distribucije, 5000 LC-LC patch kablov

Primerjava: Standardni duplex LC v primerjavi z unibootom z zavihki push-pull

Primerjava stroškov:

Delo izračunano na 75 USD/h pri polni obremenitvi. Obnova incidenta vključuje čas tehnika plus ocenjen vpliv na poslovanje.

Vnaprejšnja premija za material je bila v prvem letu v bistvu izravnana s prihranki dela pri namestitvi. Do tretjega leta je bila stranka v prednosti-in pet-letni TCO je pokazal skoraj 24.000 USD prihrankov pri razmeroma skromni uvedbi. Za večje objekte ali tiste z večjimi količinami MAC se časovna premica donosnosti naložbe močno stisne.

Analiza TCO po meri

Želite videti številke za vaše specifično okolje? Nudimo brezplačno modeliranje TCO za kvalificirane priložnosti. Navedite svoj profil objekta-število omaric, prostornino MAC, stopnje dela, trenutne vrste konektorjev-in izdelali bomo primerjavo po meri, ki bo prikazala predvidene stroške in časovnico vračila.

Klicanje

Tukaj je drevo odločitev, skozi katerega vodimo stranke:

Najpogostejša napaka, ki jo vidimo? Pre-navajanje območij z nizko-gostoto in premalo-navajanje, kje je to dejansko pomembno. Objekt, ki povsod postavlja vrhunske priključke, zapravlja denar. Objekt, ki varčuje s konektorji v njihovih združevalnih ploščah s 96 vrati, povzroča prihodnje glavobole. Rešitev uskladite s specifično omejitvijo v vsakem območju vaše infrastrukture.

Za organizacije, ki standardizirajo specifikacije konektorjev za več objektov, ima postopek izbire konektorjev za optična vlakna korist od praktičnega-ocenjevanja z dejanskimi konfiguracijami plošč. Vzorčni kompleti naj vaši ekipi začutijo razliko, preden se zavežejo velikemu naročilu.

Storitev svetovanja pri oblikovanju

Načrtujete novo gradnjo ali večjo nadgradnjo? Naša tehnična ekipa lahko pregleda vašo omrežno topologijo in priporoči strategijo povezovalnika, optimizirano za vaše posebne zahteve:

Razvoj seznama materialov: popolni seznami kablov z dolžinami, količinami in specifikacijami

Optimizacija dolžine po meri: Zmanjšajte količino odpadkov in izboljšajte estetiko s pravo{0}}velikimi kabli

Načrtovanje postopnega uvajanja: dajte prednost območjem z velikim-vplivom, odložite nadgradnje-nižje vrednosti

Pisanje specifikacij: Pomagajte svoji skupini za nabavo izdati jasne in natančne RFQ

Ta storitev je brezplačna za projekte, ki presegajo minimalni obseg.

Kaj je naslednje

Optični priključek LC je že dve desetletji vlečna sila podatkovnega centra in kmalu ne bo šel nikamor. Toda način, kako uvajamo LC, razvija-gostejše plošče, tesnejše prostore, višje hitrosti prenosa podatkov. Zasnova Uniboot in push{3}}pull sta neposredna odziva na to realnost.

Če načrtujete infrastrukturo, ki se mora povečati s 100G danes na 400G ali 800G jutri, bodo odločitve o povezovalniku, ki jih sprejmete zdaj, bodisi podprle to rast bodisi jo omejile. Vnaprejšnja ustrezna ureditev je cenejša kot kasnejša naknadna vgradnja.

Imate vprašanja o specifičnih konfiguracijah ali potrebujete pomoč pri specifikaciji uvajanja? Naša tehnična ekipa je videla večino robnih primerov in vas lahko usmeri na to, kaj deluje v podobnih okoljih.

Reference

Združenje telekomunikacijske industrije. TIA-568.3-D: Standard za kable in komponente za optična vlakna.

IEC 61754-20:2012 - Naprave za medsebojno povezovanje z optičnimi vlakni in pasivne komponente – Vmesniki konektorjev z optičnimi vlakni – Družina konektorjev tipa LC.

Optične komunikacije Corning. "800G: Kaj morajo vedeti operaterji podatkovnih centrov." Tehnični opis, 2024.

IEEE 802.3cu-2021 - Standard for Ethernet Dopolnilo: Fizične plasti in parametri upravljanja za 100 Gb/s in 400 Gb/s delovanje prek enonačinovnega-optičnega vlakna.
