Kaj je FC Fiber Connector? Vodnik po vrstah, uporabi in izbiri

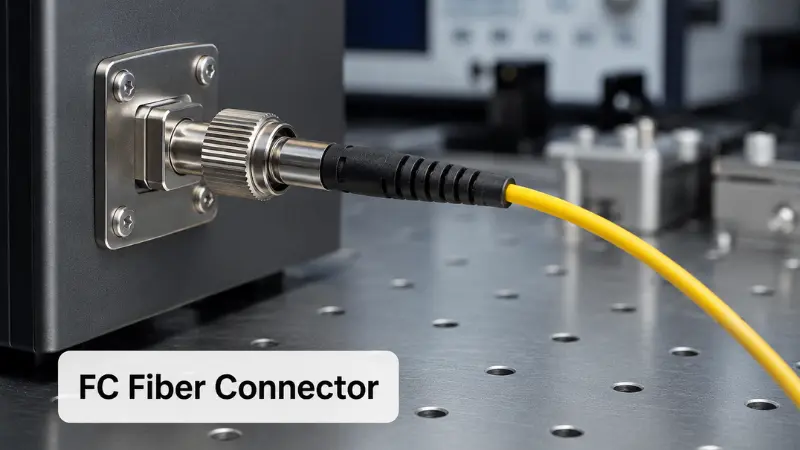

AnKonektor za vlakna FCje okrogel konektor z optičnimi vlakni z navojem, ki se privije v adapter ali vrata opreme, namesto da bi ga potisnil noter, kot je konektor SC ali LC. Ime se običajno bere kotKonektor za ferule, celotna zasnova pa je zasnovana tako, da dobro opravlja eno stvar: vzdržuje stabilno, ponovljivo optično povezavo, ki ostane pri rokovanju z opremo, jo premika ali je izpostavljena tresljajem.

FC ni več privzeta za nova-mreža z visoko gostoto - ta vloga pripadaLC konektorji. Še vedno pa je pogost pri optičnih preskusnih instrumentih, v delih starejše telekomunikacijske in prenosne infrastrukture ter v laserskih, senzorskih in polarizacijskih-ohranjevalnih (PM) optičnih sistemih. Ta vodnik pokriva, kako deluje FC, kako se FC/PC, FC/UPC in FC/APC razlikujejo, kje je FC še danes naveden in kako izbrati pravi FCpriključek, povezovalni kabel, pletenico ali adapter za projekt.

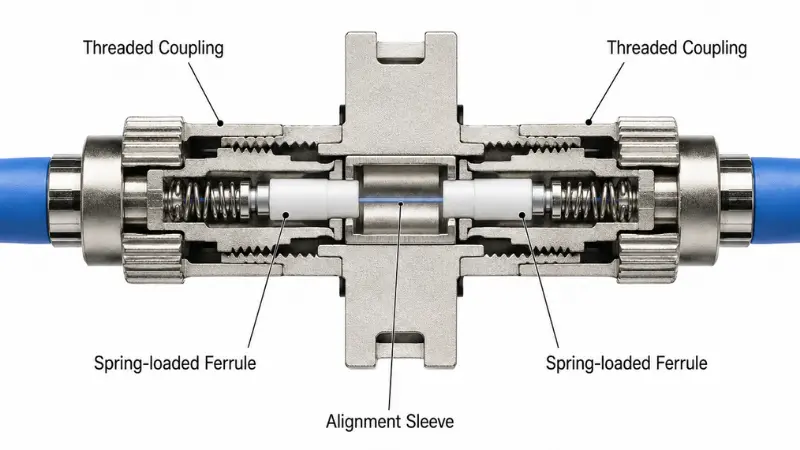

Kako deluje konektor FC Fiber?

Priključek FC uporablja spojno matico z navojem za pritrditev na adapter ali vrata naprave. Ko je matica zategnjena, je vzmetno-napet obroček potisnjen v stik s soparnim obročkom, tako da poravnata obe končni strani vlaken, tako da lahko svetloba prehaja z majhnimi izgubami. Dimenzije vmesnika so mednarodno opredeljene vIEC 61754-13, ki določa družino konektorjev FC okoli 2,5 mm obroča in navojne, vzmetno-sklopke.

Mehanizem navojne spojke

Vijačna spojka-je značilnost konektorja. Namesto da bi zaskočili na svoje mesto, zavrtite matico, dokler se priključek ne zaskoči. Izplačilo je mehanska stabilnost: povezava se upira nenamernim potegom in ohranja svojo poravnavo pod tresljaji, kar je točno tisto, kar potrebujejo preskusne mize in priključki za instrumente.

Kompromis-je hitrost. Nitkanje in odstranjevanje niti vsake povezave je počasnejše od dejanja push-pull SC ali LC, zato je FC redkokdaj pravo orodje za gosto ploščo za popravke, ki se pogosto -popravlja. Zasluži si svoje mesto, kjer je povezava nastavljena enkrat in se pričakuje, da bo ostala zanesljiva.

Objemka, ključ in deli, ki so pomembni

Poznavanje glavnih delov olajša določanje in odpravljanje težav:

• Ferrula- običajno 2,5 mm keramični (cirkonijev) valj, ki drži in centrira vlakno na končni ploskvi, enake nazivne velikosti kot SC in ST objemke.
• Spojna matica- vrtljivi kovinski obroček, ki se navije na adapter in deluje s kontaktno silo.
• Ključ za poravnavo- majhna moška tipka na ohišju konektorja, ki nastavi usmeritev in prepreči, da bi se obroček vrtel proti nasprotni čelni strani.
• Telo priključka in prtljažnik- ohišje, ki drži vse skupaj, in -zaščitni nastavek, ki ščiti vlakno tam, kjer izstopa.
• Adapterski tulec- znotraj adapterja FC razcepljena poravnalna tulka sprejme oba obročka in ju poravna.

Poravnava je pomembna, ker slabo nameščen konektor ali konektor s prečnim-ključem poveča vstavljeno izgubo in povratno izgubo, siljenje ali zvijanje obroča proti njegovemu partnerju pa lahko opraskapolirana končna stran. Priključek je še posebej pomemben pri konektorjih pod kotom (APC), kjer rotacijski položaj neposredno vpliva na zmogljivost.

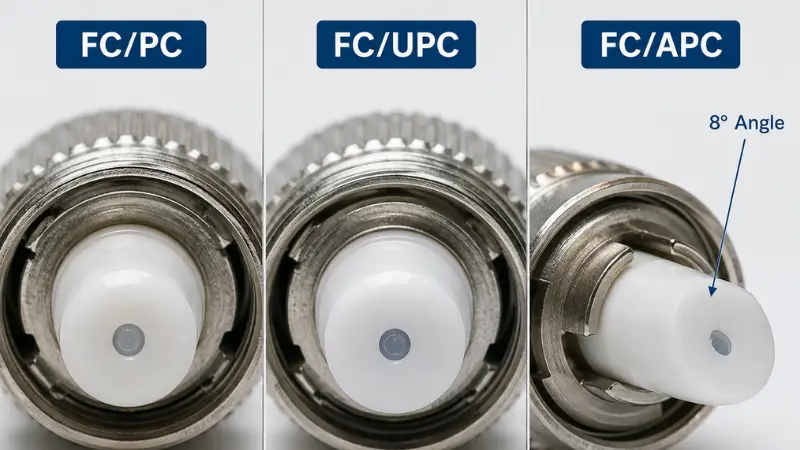

Vrste poliranja priključkov FC: PC, UPC in APC

Konektorji FC so opremljeni z različnimi laki končne-ploskve in poliranje - in ne ohišje konektorja - je tisto, kar v glavnem povzroči odboj in izgubo pri vstavljanju. Če se spomnite ene stvari iz tega razdelka, si zapomnite tri-pripono na številki dela. Za globlji vpogled v vse družine konektorjev si oglejte naš vodnikPoliranje PC, UPC in APC.

FC/PC (fizični stik)

PC je originalna kupolasta polira, kjer se jedra vlaken dotikajo pod rahlim pritiskom vzmeti. Deluje, vendar njegova odsevna zmogljivost zaostaja za novejšimi laki, zato je le redko določena v novih eno-projektih in se zdaj večinoma pojavlja na podedovani opremi.

FC/UPC (ultra fizični kontakt)

UPC je boljša, strožje nadzorovana različica osebnega računalnika. Zagotavlja nizko vstavljeno izgubo in solidno povratno izgubo ter je praktična privzeta možnost za splošne eno-načinske povezave, laboratorijske povezave in vmesnike opreme, ki potrebujejo neposredno poliranje fizičnega-kontakta. Deli UPC so običajno označeni z modrimi škornji, čeprav se barvno kodiranje lahko razlikuje glede na proizvajalca.

FC/APC (kotni fizični stik)

APC polira končno stran pod kotom - standardizirana vrednost je 8 stopinj -, tako da je odbita svetloba usmerjena v oblogo namesto naravnost nazaj proti viru. To močno zmanjša povratni odboj, zato je APC izbran za sisteme, občutljive na odbito svetlobo: CATV in analogni video, viri PON in FTTH, laserski viri in natančne meritve. Deli APC običajno nosijo zelene škornje.

Priključki APC se smejo povezati le s priključki APC, ki imajo isti ključ. Pritiskanje obraza APC proti obrazu UPC ali PC povzroči veliko izgubo in lahko trajno poškoduje obe končni strani.

PC proti UPC proti APC na prvi pogled

Zgornje-številke izgube vračanja odražajo ravni, ki so običajno navedene v mednarodnih standardih delovanja, kot je nprIEC 61753in v podatkovnih listih dobavitelja; vedno potrdite natančno oceno glede na poročilo o preskusu za dele, ki jih naročite.

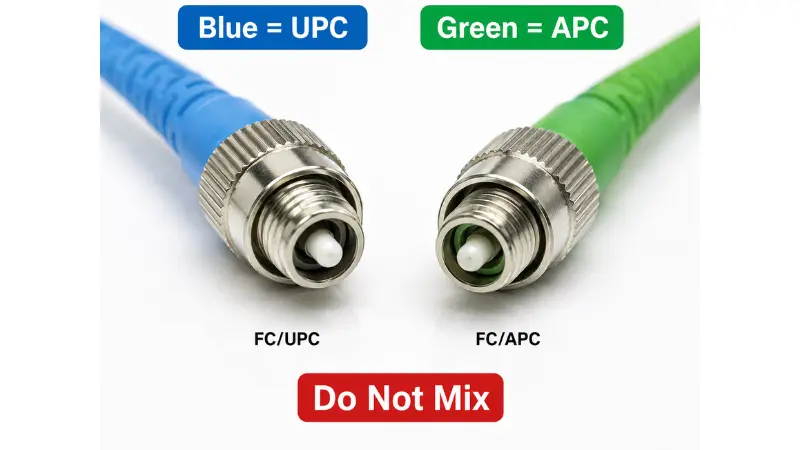

Kako ločiti FC/APC in FC/UPC

V praksi lahko poliranje običajno prepoznate na štiri načine: barva prtljažnika (zelena za APC, modra za UPC), vidni kot na konici obroča, pripona na specifikaciji naročila ali nalepki (FC/APC proti FC/UPC) in oznaka na vratih opreme. Če ste v dvomih, najprej preverite oznako vrat, namesto da bi sodili po videzu - to je edini najpreprostejši način, da se izognete neujemanju APC/UPC.

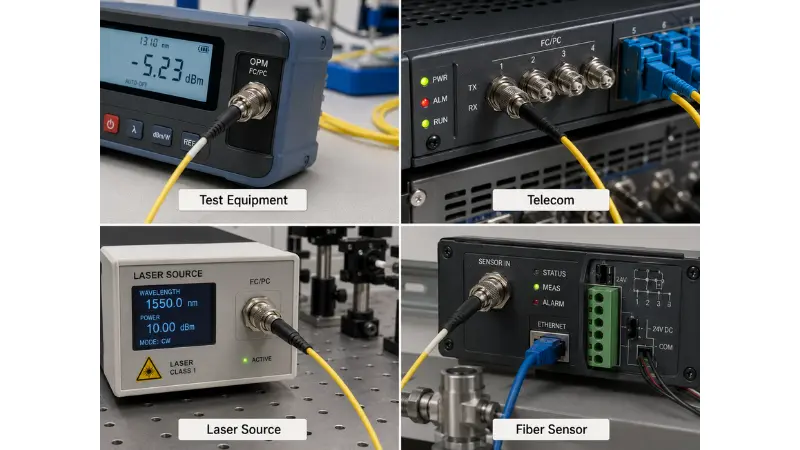

Kje se konektorji FC Fiber še danes uporabljajo?

Pošteno vprašanje za vsak konektor, ki je bil star pred LC, je, ali je zastarel. FC ni -, preprosto se je zožil na mesta, kjer je njegova stabilnost vredna počasnejše povezave.

Testna in merilna oprema

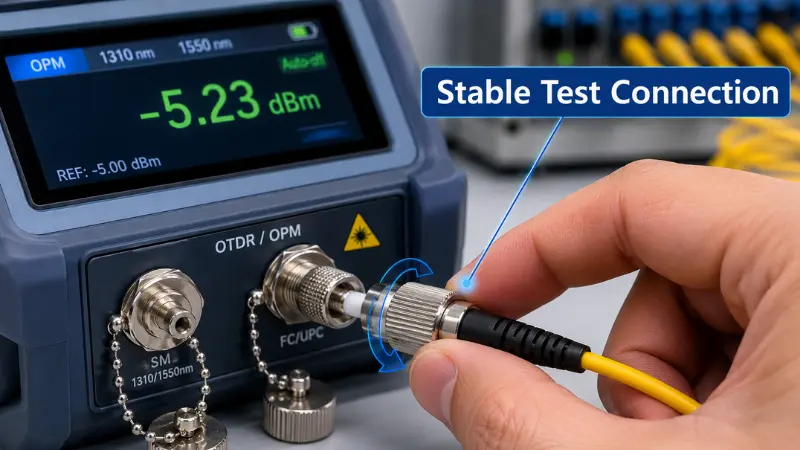

FC je znan prizor na optičnih merilnikih moči, svetlobnih virih, OTDR-jih in analizatorjih optičnega spektra, pa tudi na referenčnih-testnih kablih. Navojna sklopka ima stalen, ponovljiv stik, zaradi česar so meritve dosledne v številnih ciklih povezovanja/odklopa - resnična prednost, ko bi ohlapna vrata lahko popačila odčitek.

Telekomunikacijski in prenosni sistemi

Nekatera telekomunikacijska in transportna oprema, zlasti starejše platforme, je bila zgrajena okoli vrat FC in jih še vedno uporablja. Novogradnje se nagibajo kSC priključkiv dostopovnih omrežjih in LC na opremi, vendar bo FC morda še vedno potreben, da se ujema z obstoječim ohišjem ali razdelilnim okvirjem.

Laserji, senzorji in PM vlakna

Laserski instrumenti, senzorji za vlakna, raziskovalne nastavitve in sklopi vlaken PM pogosto uporabljajo FC, ker sta mehanska stabilnost in natančna, ponovljiva poravnava pomembnejša od hitrosti povezave. V teh sistemih lahko že majhne količine povratnega odboja destabilizirajo vir ali pokvarijo meritev, zato je FC/APC tukaj pogost.

Industrijska okolja in okolja z-visokimi vibracijami

Ker je spojka navojna, lahko FC ustreza povezavam, ki so izpostavljene vibracijam ali gibanju. Primernost je še vedno odvisna od celotnega sklopa - razbremenitve napetosti, kakovosti adapterja in namestitve - ne samo od priključka.

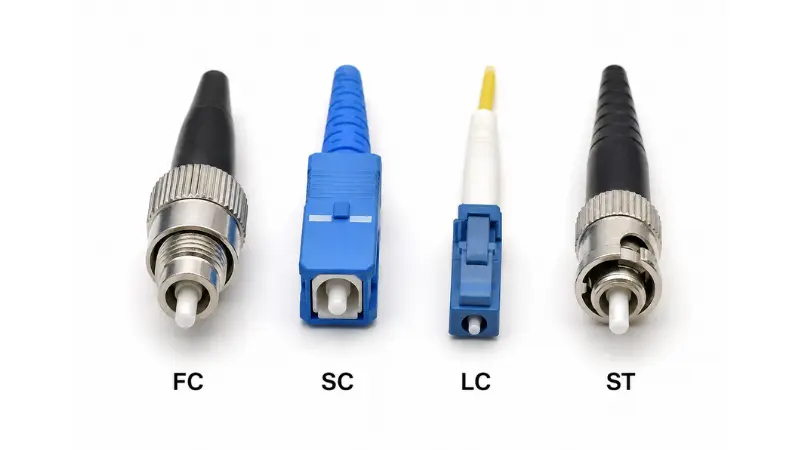

FC vs SC vs LC vs ST konektorji

FC je ena izmed več možnosti. Če ga primerjamo z drugimi glavnimi priključki, je odločitev jasnejša.

Kateri konektor izbrati?

• Izberite FCpri ožičenju testnih instrumentov, ujemanju starejše opreme FC ali gradnji povezav laser/senzor/PM, kjer stabilna poravnava presega hitrost.
• Izberite LCza sprejemnike invisoko{0}}gostoto kablov, kjer njegov 1,25 mm obroček približno podvoji gostoto vrat.
• Izberite SCza FTTH in dostopovna omrežja, kjer je SC/APC široko razporejen in ga je enostavno zaključiti na terenu.
• IzberiteSTpredvsem za ujemanje z obstoječo večmodno napravo; redko je izbira za novo delo.

Če tehtate posebej dva 2,5 mm vijaka-v-potisni možnosti, upoštevajte našo opombo orazlike med priključki SC in FCgre globlje na kompromise-.

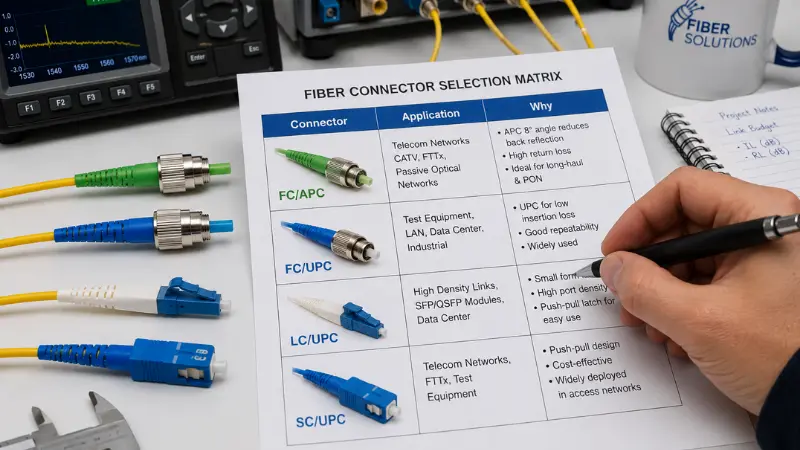

Matrika za izbiro priključkov FC

Za hitro orientacijo, tukaj je, kako običajno pade izbira glede na aplikacijo:

Prednosti in omejitve priključkov FC

Iskren povzetek: FC zamenja udobje za stabilnost. To je ponekod dobro, drugje pa slabo.

Kjer je FC močan.Navojna spojka se upira nenamernemu odklopu in tresljajem, oblika-in-ključa podpira ponovljivo poravnavo, konektor pa je na voljo v UPC in APC, da ustreza različnim potrebam po povratnih{2}}izgubah -, zato je obstojen pri testiranju, laserju in aplikacijah PM.

Kjer FC ne uspe.Počasneje se priklopi in odklopi kot SC ali LC, fizično je večji od LC, zato se slabo prilega ploščam z visoko-gostoto, poleg tega zahteva več pozornosti med povezovanjem: ključ se mora poravnati, obročka pa nikoli ne smete siliti ali vrteti proti svojemu partnerju.

Kdaj ne uporabljati FC

Preskočite FC, ko je gostota vrat ali hitrost popravkov prednostna naloga (dosegajte LC), ko uvajate standardno FTTH ali dostopovno omrežje (SC/APC je običajno norma) ali ko nič na povezavi dejansko ne zahteva navojne stabilnosti FC. Izbira FC "za varno" na gosto ploščo običajno samo poveča stroške in upočasni namestitev.

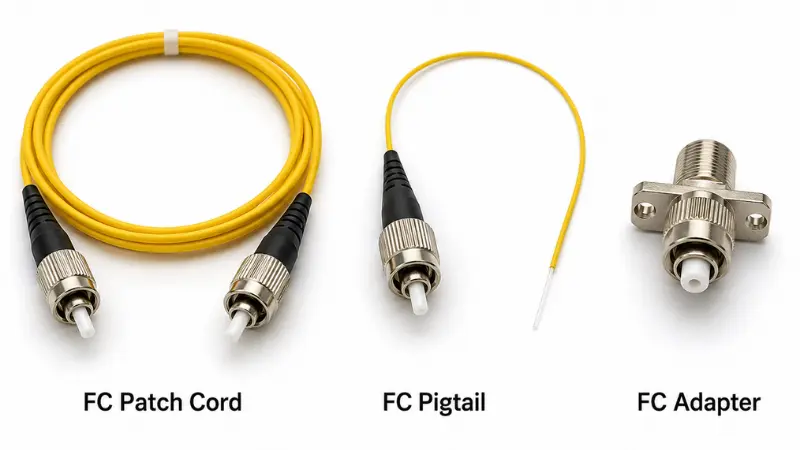

FC Patch Cord vs FC Pigtail vs FC Adapter

Ti trije izdelki FC rešujejo različne težave in njihovo mešanje je pogosta napaka pri naročanju:

• FC patch kabliso zaključeni na obeh koncih in povezujejo dve vrati neposredno - na primer, instrument na povezovalno ploščo. Jakne so običajno 2,0 mm ali 3,0 mm.
• FC kitkeimajo priključek na enem koncu in golo optično vlakno na drugem, namenjeno za spajanje-v kabel ali pladenj. Običajno uporabljajo 0,9 mm tesno-zaščiteno vlakno.
• FC adapterji(spojke) so ženska pregrada, ki združi dva FC konektorja skozi poravnalni tulec; montirajo se v panele, škatle in ohišja.

Kako izbrati pravi konektor FC Fiber?

Preden naročite priključek FC, patch kabel, pletenico ali adapter, potrdite teh pet stvari.

1. UPC ali APC

Uporabite FC/UPC za splošne eno-načinske povezave, kjer zadostuje majhna vstavljena izguba. Uporabite FC/APC, kjer je povratni odboj pomemben - laserji, analogni/CATV, PON in natančne meritve. Nikoli ne mešajte APC z UPC ali PC.

2. Vrsta vlaken

Potrdite, ali je povezavaenojni-način ali večnačin. En-način FC je norma v telekomunikacijah, testih in-optiki na dolge razdalje; večmodni FC obstaja, vendar je v novih delih veliko manj pogost.

3. Premer kabla

Ujemite nosilec in priključek s kablom: 0,9 mm tesno-zaščiteno vlakno za večino kablov in 2,0 mm ali 3,0 mm plašč za povezovalne kable, odvisno od napeljave in vzdržljivosti.

4. Združljivost adapterja in ključa

Adapter se mora ujemati s poliranjem in ključem. FC adapterji so na voljo v ozkem ključu (pogosto označeni z NK / 2,0 mm) in širokem ključu (WK / 2,14 mm), pri čemer je ozki ključ danes pogostejši. Za FC/APC je poravnava tipk ključnega pomena, ker kotni položaj nastavi zmogljivost - neujemajoča se tipka lahko prepreči pravilno namestitev ali poveča izgubo.

5. Zahteve glede delovanja

Ne ustavite se pri imenu priključka. Potrdite številke, ki odločajo, ali povezava deluje:

• Vstavljena izguba (IL)- izgubljena svetloba pri prehodu skozi parjeni par; nižje je bolje. Vprašajte za tipične in največje vrednosti.
• Povratna izguba (RL)- svetloba, odbita nazaj proti viru; višji dB je boljši in to je glavni razlog za izbiro APC.
• Delovna valovna dolžina- potrdite, da je sklop ocenjen za vaše okno (na primer 1310/1550 nm v enojnem-načinu).
• Jakna, vzdržljivost in okolje- ocena plašča (kot je LSZH), vzdržljivost cikla vtičnice- in morebitne zunanje ali industrijske zahteve.

Za naročila B2B je prav tako vredno potrditi, da lahko dobavitelj zagotovi poročila o preskusih, dolžine po meri, označevanje in pakiranje.

Pogostim napakam, ki se jim je treba izogniti?

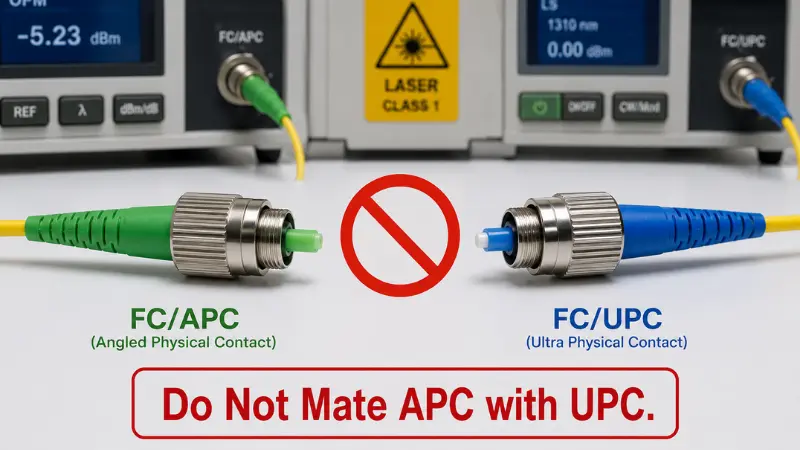

• Mešanje APC in UPC:Različne geometrije čelnih strani- pomenijo, da njihovo združevanje povzroči velike izgube in lahko poškoduje lak. Pri nabavi se večina napak FC zmanjša na neujemanje poliranja, neujemanje premera kabla-ali domnevo, da je vsak adapter FC zamenljiv.
• Ignoriranje čistoče:Prah, olje in praske povečajo izgubo in uničijo ponovljivost testa. Preglejte inočistite končno stranpred vsakim parom, še posebej na instrumentih.
• Uporaba FC, kjer se bolje prilega LC ali SC:Plošče z-visoko gostoto običajno potrebujejo LC; FTTH običajno želi SC/APC. Rezervirajte FC za stabilnost navojev ali združljivost opreme.
• Pozabimo na vrata na obeh koncih:Priključek se mora ujemati z napravo, adapterjem, ploščo ali instrumentom. Preden naročite priključne kable FC, preverite oba konca povezave - in preberite oznako vrat, namesto da ugibate po videzu.

Kontrolni seznam za nakup konektorja FC Fiber

Pred oddajo naročila potrdite naslednje:

• Konfiguracija priključka: FC na FC ali hibrid, kot je FC na LC ali FC na SC
• Poljski: UPC ali APC
• Optično vlakno: eno-modno ali večmodno
• Dolžina kabla
• Premer kabla: 0,9 mm, 2,0 mm ali 3,0 mm
• Material jakne in ocena
• Simpleks ali dupleksstruktura
• Vrsta adapterja, ključ in način namestitve
• Cilji vstavljene izgube in povratne izgube
• Potrebe po poročilu o preskusu, označevanju in pakiranju

Opombe o javnem naročilu za kupce B2B

Za projektna naročila privzete nastavitve kataloga pogosto niso dovolj. Dolžina kabla, material plašča, barva zagona, poliranje, oblika nalepke in embalaža vplivajo na to, kako gladko se deli namestijo v merilu -, težave s FC, ki se jim je najbolj mogoče izogniti, pa sledijo neujemanju laka, napačnemu premeru kabla ali ključu adapterja, ki ni bil določen. Zaklenite te podrobnosti na naročilnico in zahtevajte-poročila o preskusih serije za vse, kar napaja testno opremo ali refleksijske-občutljive povezave.

Zaključek

Optični konektor FC je navojni konektor, zgrajen za stabilne, ponovljive optične povezave, zaradi česar je ustrezen na testnih instrumentih, v laserskih in senzorskih sistemih ter povsod, kjer je bila obstoječa oprema zasnovana okoli vrat FC -, čeprav LC in SC prevladujeta v novih visoko-gostotih in dostopovnih omrežjih. Izberite FC, ko vrata, ciljna zmogljivost ali okolje to posebej zahtevajo; doseči LC za gostoto in SC/APC za FTTH.

Preden naročite, zaženite hitre preglede, ki preprečijo večino težav: preverite oba priključka za opremo, poliranje (UPC ali APC), vrsto vlakna, premer kabla in ključ adapterja ter zahtevajte poročilo o preskusu vseh napajalnih instrumentov ali od-občutljivih povezav. Če jih takoj dobite, je tisto, kar zmanjšuje vstavljene izgube, povratne izgube in stroške predelave.
