Napisano za monterje omrežij in ekipe za nabavo ter preverjeno glede na trenutni standard vmesnika MPO (IEC 61754-7) in metode polarnosti TIA-568.3, tako da lahko preverite tehnične točke, namesto da bi jim verjeli.
Adapter MPO je videti kot preprosta plastična spojka, toda znotraj optične povezave z visoko-gostoto opravlja eno ključno nalogo: drži dva več-vlaknena konektorja MPO, ki sta obrnjena drug proti drugemu, tako da se vsako jedro vlakna v istem trenutku poravna s svojim partnerjem. V podatkovnem centru, kjer lahko ena sama plošča 1U prenese na stotine vlaken, je neporavnana ali napačna-polarnostni adapter razlika med čisto povezavo in urami sledenja povezavi, ki je videti v redu, vendar ne prepušča svetlobe.
V tem priročniku je pojasnjeno, kaj je adapter MPO, kako dejansko deluje, vrste, ki jih boste srečali na podatkovnem listu (polarnost, število vlaken, spol in ohišje), in korak{0}}po-načinu, kako izbrati pravega. Kjer je pomembno, kaže na vmesnik in standarde polarnosti, tako da lahko potrdite del namesto ugibanja.
Kaj je MPO adapter?
Adapter MPO, včasih napisan kot adapter MPO/MTP, je naprava za spajanje z optičnimi vlakni, zgrajena za konektorje MPO z več- vlakni. Prejme en konektor z vsake strani in jih drži v pravilni orientaciji, tako da se cela vrsta vlaken, ne glede na to, ali jih je 8, 12, 16 ali 24, združi prek enega kompaktnega vmesnika.
Za razliko od aadapter LC z eno-o vlakni, ki povezuje samo dve vlakni, adapter MPO upravlja celotno polje, včasih dve zloženi vrstici. Zaradi tega je hrbtenica za -gostoto popravkov, kjer so prostor v omari, pretok zraka in napeljava kablov pod pritiskom.

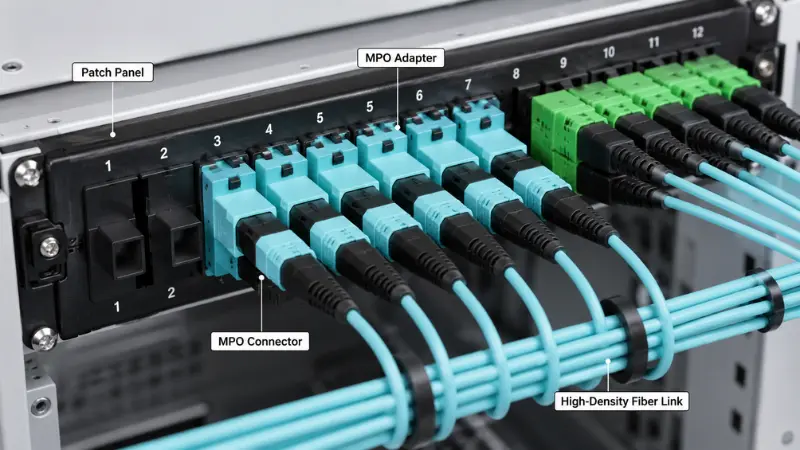

Običajno boste našli adapterje MPO v povezovalnih ploščah podatkovnih centrov in kasetah MPO, hrbteničnih in magistralnih kablih, optičnih razdelilnikih in projektih selitve, ki prenašajo dupleksne povezave 40G, 100G ali 400G na vzporedno optiko.
MPO adapter proti MPO priključku
Oba izraza potujeta skupaj, vendar nista isti del. Konektor je na kablu; adapter je v plošči.
| Postavka | MPO adapter | MPO priključek |
|---|---|---|
| Glavna funkcija | Spaja in poravna dva konektorja MPO | Zaključuje vrsto optičnih vlaken |
| Kje sedi | Vgrajen v ploščo, kaseto ali adaptersko ploščo | Pritrjen na konec glavnega ali patch kabla |
| Ključno delo | Drži oba konektorja v pravilni orientaciji | Nosi vlakna in se spaja z nasprotnim priključkom |
| Kaj preveriti | Polariteta, usmerjenost ključa, slog ohišja, število vlaken | Število vlaken, spol, razred ferule, poliranje, vstavljena izguba |
Skratka,MPO priključekje del, pritrjen na kabel, medtem ko je adapter del v plošči, ki omogoča pravilno povezavo dveh konektorjev.
Kako deluje adapter MPO?
MPO adapter je mehansko vodilo in ne optična komponenta. Ponavadi ne vsebuje lastnih vlaknin. Ko potisnete priključek navznoter z obeh strani, ohišje adapterja popravi njuno usmeritev in zadrži pravilen položaj parjenja, tako da se lahko obe obročki srečata pravokotno.
Ohišje, ključi in vodilni zatiči
Vsak priključek MPO uporablja pravokotno več-vlakneno (MT) nastavek z majhnim ključem na eni strani telesa. Odprtina adapterja je oblikovana v skladu s tem ključem, tako da je konektor nameščen samo v eno smer. Fina poravnava pa prihaja iz samih obročev. Pri pravilnem paru je en konektor pritrjen, kar pomeni moški z dvema vodilnima zatičema, drugi pa ni pritrjen, kar pomeni ženski z dvema vodilnima luknjama. Zatiči zdrsnejo v luknje in registrirajo obe obročki na mikrone natančno. TheDimenzije vmesnika MPOki opredeljujejo ta zatič in vodilno-geometrijo lukenj za moške in ženske vtiče, so določene v IEC 61754-7, zaradi česar se lahko združljivi konektorji in adapterji različnih izdelovalcev medsebojno kombinirajo.
Spol konektorja ni neobvezen
Ker je poravnava odvisna od namestitve zatičev v luknje, potrebuje delujoča povezana točka natanko en moški in en ženski konektor. Dva samca ne bosta sedla, ker ni lukenj, v katere bi lahko vzeli zatiče, in siljenje nanje lahko poškoduje čelne ploskve. Dve samički sploh nimata kaj poravnati. Torej, preden naročite, sledite spolu vzdolž celotne povezave: če je vaš prtljažnik ženski, mora kaseta ali patch kabel na drugi strani prinesti zatiče. Adapter ne more popraviti neujemanja spolov; drži samo tisto, kar mu daš.
Razložena polarnost in usmerjenost ključa adapterja MPO
Polarnost je del dela MPO, ki povzroči največ napak na terenu, ker se deli lahko mehansko prilegajo, medtem ko je optična pot napačna. Pri dupleksni povezavi eno vlakno oddaja, drugo pa sprejema. Preko več-optičnega MPO, ki oddaja-in-sprejemno razmerje mora preživeti vsako vodilo, kaseto in povezovalni kabel v kanalu, zato je polarnost lastnost celotne povezave, ne katerega koli posameznega adapterja.
Tip A, tip B in tip C
TIA-568.3 opisuje tri vrste polarnosti nizov. Razlikujejo se po tem, kako so vlakna preslikana od konca do konca in po tem, kako so konektorji zaklenjeni.
| Vrsta | Preslikava vlaken (kjer je položaj 1) | Ključna usmeritev | Kjer se spodobi |
|---|---|---|---|
| Tip A (ravna) | Položaj 1 na položaj 1 | Tipka-gor do tipka-dol | Kasetno-strukturirano kabliranje; kanal potrebuje en obrnjen patch kabel |
| Vrsta B (obrnjena) | Od položaja 1 do položaja 12 | Od-do ključa- | Pogosta izbira za neposredno vzporedno optiko; isti povezovalni kabli delujejo na obeh koncih |
| Vrsta C (par-obrnjen) | Položaj 1 na položaj 2, v zamenjanih parih | Tipka-gor do tipka-dol | Nekateri dupleksni sistemi MPO-to-LC |
Vsi trije so veljavni in skladni-s standardi in vsi trije dosegajo isti cilj, in sicer oddajanje na enem koncu in sprejem na drugem. Ulov je v tem, da niso interoperabilni, če jih zmešate. Izberite eno metodo za celotno namestitev in naj bo dosledna, sajMetode polarnosti TIA-568.3so zamenljivi v rezultatu, vendar ne, če so združeni v istem kanalu.
Bralna tipka-gor in tipka-dol
Key-up pomeni, da je jeziček ključa priključka obrnjen navzgor; tipka-dol pomeni, da kaže navzdol. S ključem navzgor in končno stranjo proti sebi je položaj 1 skrajno levo. Ne glede na to, ali se dva soparna konektorja srečata ključ-navzgor do ključa-dol ali ključ-gor na ključ-navzgor, je točno tisto, kar odloča o ravni ali obrnjeni preslikavi, tako da je na podatkovnem listu razmerje ključev neposreden namig za vrsto polarnosti. Eno past je vredno označiti: obračanje položajev obrne tudi nagnjeno končno stranEnomodalni konektorji APC, zato je vrsta B običajno večmodna, ravno-polska konvencija. Če delate z APC, potrdite poliranje in kot, preden prevzamete metodo.
MPO proti MTP adapterju: Ali sta enaka?
Pogosto boste videli dele z oznako MPO/MTP in se spraševali, ali kupujete dve različni stvari. MTP je registrirana blagovna znamka US Conec za lasten izboljšan konektor MPO, izdelan za strožje tolerance s plavajočim obročem in kovinsko spono. Po definiciji anMTP priključek je popolnoma skladen s standardom MPO, zato sta MTP in generični MPO vmesna. Preprosto povedano, vsak MTP je MPO, ni pa vsak MPO MTP.
Za adapter to pomeni, da bo kakovosten adapter MPO povezal MTP in generične MPO priključke; praktične razlike v doslednosti izgub in vzdržljivosti -cikel parjenja so večinoma v konektorju, ne v spojniku. Ko v specifikaciji projekta piše MTP, je vredno preveriti, ali stranka misli posebej na blagovno znamko US Conec ali besedo uporablja ohlapno za kateri koli MPO, ker ta ena sama razlika spremeni ceno in nabavo. Za globljo primerjavo si oglejte našovodnik po vlaknih MPO in MTP.
Vrste MPO adapterjev
Po številu vlaken: 8, 12, 16 in 24
Adapter prilagodite formatu priključka in aplikaciji. Pogoste številke in kje se pojavljajo:
- 8 in 12 vlaken:40G-SR4 in 100G-SR4 uporabljata 8 vlaken, ki so pogosto nameščena v MPO z 12-vlakni; enomodni 400G-DR4 prav tako uporablja 8 vlaken v MPO-12.
- 16 vlaken:400G-SR8 in različice 800G uporabljajo 16 vlaken, z 8 oddajnimi in 8 sprejemnimi, v MPO-16.
- 24 vlaken:dvo{0}}vrstični format za zelo visoko gostoto in nekatere podedovane povezave 100G-SR10.
MPO-12 in MPO-16 nista zamenljiva. Razlikujejo se po širini obroča in ključu, zato se razlikuje tudi odprtina adapterja. Pred nakupom preverite število tako na priključku kot na plošči.Adapterji MTP/MPO z več -številiso na voljo za poenostavitev skladiščenja, vendar se mora adapter še vedno ujemati s priključkom, ki ga dejansko uporabljate.
Enomodalni vs večmodni
MPO adapterji so priloženi za oba. Enojni način (OS2) ustreza daljšemu dosegu in nižjim proračunom za izgube, medtem ko večnačinovni (OM3, OM4, OM5) prevladuje pri kratko-hitro-povezavah znotraj podatkovnega centra. Vrsta vlaken poganja poliranje konektorja in stopnjo zmogljivosti ter pogosto barvo ohišja. Če se še vedno odločate, katerega boste uvedli, si oglejte naš pregledenomodno proti večmodnemu vlaknudoloča kompromise-.
Barvna oznaka in ohišje
Barva je koristen prvi namig. Aqua običajno signalizira OM3 ali OM4, magenta ali erika vijolična pogosto signalizira OM4, limeta zelena signalizira OM5, modra ali zelena pa sta pogosta za enomodni. Vendar je to namig in ne jamstvo, ker se proizvajalci razlikujejo in izbira UPC-v-APC vpliva tudi na barvo karoserije. Preberite podatkovni list za vrsto vlaken, polarnost in razred, namesto da kupujete samo barvo ohišja. Če je vaša odločitev o barvi res odvisna od stekla,Večmodna družina OM1 do OM5pojasnjuje, kako se ocene preslikajo v aplikacije.
S prirobnico vs
To je bolj-odločitev glede učinkovitosti.
| Vidik | S prirobnico | Brez prirobnice |
|---|---|---|
| Montaža | Vijak-pritrjen na kovinsko ploščo | Zaskočna sponka,-brez orodja |
| Najbolje, ko | Fiksne plošče ODF ali povezovalne plošče, težje rokovanje, pogosti ponovni -krpati | Visok{0}}modularne plošče in kasete, hitra montaža |
| Kompromis- | Močnejši oprijem, počasnejša namestitev | Hitra montaža, zadrževanje je odvisno od izreza plošče |
Če adapter živi v fiksnem kovinskem okvirju, s katerim se pogosto ravna, je prirobnica varnejša izbira. Če pakirate gosto modularno ploščo in želite montažo-brez orodja, brez prirobnic običajno zmaga.
Kje se uporabljajo adapterji MPO?
Namesto seznama aplikacij pomaga pogledati točko povezave in opombo o izbiri za vsako.
Podatkovni centri.Adapterji MPO so nameščeni v povezovalnih ploščah, na zadnji strani kaset in na spojih med--prtljažniki. Običajna pot ima veliko-številoMPO trank ali patch kabelna ploščo, nato pa ga razbije skozi kasete do LC duplex vrat. Opomba pri izbiri: ujemajte se s tipom polaritete kasete in usmerjenostjo tipk, sicer preboj ne bo ohranil oddajanja in sprejemanja.
Telekom in ODF.V optičnih razdelilnikih in usmerjanju centralnih{0}}pisarn MPO združuje veliko vlaken v kompaktne plošče. Če izbirate med slogi okvirjev, naša primerjavaODF proti patch panelupokrovi, kjer vsak ustreza.
Kasete in zlom.Veliko kaset uporablja adapterje MPO na zadnji strani in LC na sprednji strani, s čimer spremeni eno deblo v vrata za dupleksno krpanje. Za mešane uvedbe glejteLC v primerjavi z MTP/MPO za visoko gostoto, in kje an
8-core SC-to-MTP/MPO prebojje smiselno.
Visoka{0}}hitra selitev.S prehodom z dupleksne na vzporedno optiko kabli MPO poenostavljajo fizično plast. 400G-SR8, na primer16 vlaken preko MPO-16po IEEE 802.3. Če najprej naredite korak 100G, naš
Vodnik za kable 100Gsprehodi skozi možnosti.
Prednosti na prvi pogled
| Korist | Kaj pomeni v praksi |
|---|---|
| Večja gostota | En vmesnik MPO nosi od 8 do 24 vlaken, kar zmanjša število spojnikov in adapterjev v omari |
| Čistejše upravljanje | Manj povezovalnih točk pomeni manj zastojev in boljši pretok zraka |
| Hitrejša namestitev | Pre-zaključena debla in kasete preskočijo-poliranje in spajanje na mestu |
| Lažje nadgradnje | Načrtovana hrbtenica MPO se lahko pozneje vrne-na kasete, preboje ali neposredno vzporedno optiko |
| Pripravljen za-visoko hitrost | Izvorno primeren za vzporedne sprejemnike 40G, 100G in 400G |
Kako izbrati adapter MPO: ogrodje v 6 korakih?
Namesto da izbirate po obliki, delajte po kanalu po vrstnem redu:
- Potrdite vrsto povezave.Je to neposredna povezava MPO-do-MPO ali MPO trank napajalne kasete, ki pridejo do LC?
- Potrdite vmesnik oddajnika.Upoštevajte število vlaken in priključek, na primer 100G-SR4 pri 8 vlaknih ali 400G-SR8 pri 16 vlaknih in pogosto APC.
- Potrdite število vlaken v deblu.MPO-8, 12, 16 ali 24; adapter se mora ujemati z njim.
- Potrdite kaseto proti neposrednemu.Kasete namesto vas nastavijo preslikavo polarnosti. Neposredna povezava potisne polarnost na prtljažnik in povezovalne kable, tako da odgovornost nosite sami.
- Potrdite ključno usmeritev in stanovanje.Tip-navzgor do ključa-dol ali ključ-gor na ključ-navzgor za vašo metodo in s prirobnico ali brez prirobnice za vašo ploščo.
- Potrdite proračun izgube in čistočo.Izberite stopnjo izgube-vstavitve, ki jo potrebuje vaš proračun za povezavo, in načrtujte pregled in čiščenje pred parjenjem.
Če vam koraki od 1 do 5 pustijo več kot eno štetje na zalogi, lahko adapter za več-formate poenostavi polico, vendar šele potem, ko so ti koraki dejansko poravnani.
Primer: Izbira adapterja za povezovalno ploščo podatkovnega centra
Recimo, da nameščate 24-optično vlakno OM4 MPO na ploščo 1U in ga razdelite na LC duplex za 100G-SR4 stikala. Prtljažni konektorji so ženski, kasetni MPO konektorji pa so moški, tako da jih standardni adapter MPO poveže brez spora med spoloma. Standardizirali ste metodo B, tako da so kasete in prtljažnik tipa B, priključki pa izpolnjujejo ključ-do ključ-gor; adapter mora preprosto podpirati to usmerjenost in format -števila vlaken, ki ga uporablja kaseta. Adapterje brez prirobnice izberete, ker je plošča oblikovana zgoščeno,-vodno ohišje, ker so vlakna OM4, in razred z nizkimi izgubami, ker kanal že porabi proračun za dve kaseti. Pred krpanjem pregledate vsako obrobo. Nič od tega ni eksotično, vendar preskočite preverjanje polarnosti in celotna plošča tiho oddaja v oddajnik.
Kontrolni seznam specifikacij adapterja MPO za RFQ
Ko pošljete zahtevo za ponudbo, posredujte dobavitelju te podatke, tako da bo pravi del prvič odpremljen:
- Število vlaken: 8F, 12F, 16F ali 24F
- Tip vlakna: enomodno (OS2) ali večmodno (OM3, OM4, OM5)
- Vrsta polarnosti: A, B ali C
- Usmerjenost tipk: tipka-gor do tipke-dol ali tipka-gor do tipke-gor
- Spol konektorja, uporabljen v povezavi
- Ohišje: s prirobnico ali brez prirobnice
- Barva in material ohišja
- Delovno temperaturno območje
- Razred-izgube vstavitve ali-cilj proračuna povezave
- Pokrovčki za prah in združljivost z adaptersko ploščo ali izrezom plošče
- Skladnost, kot je RoHS, in poročilo o preskusu
Kratek diagram ožičenja poleg tega seznama odstrani večino naprej-in-nazaj.
Preglejte in očistite, preden se družite
Objemka MPO združuje veliko končnih ploskev na eno površino, tako da lahko ena sama pikica odstrani več kot en kanal. Pri nastavkih s 16 in 24 vlakni je zaradi razlike v višini med vlakni enakomerno čiščenje težje, zato velja pravilo, da pregledate, očistite in nato znova pregledate. Kontaminacija se kaže kot večja vstavljena izguba, večja odbojnost in prekinitve povezav, ki jih je na gosto ploščo težko izslediti. Uporabljajte ustrezna orodja za pregled in čiščenje MPO ter sledite zvokukon-prakso pregleda obrazapred vsakim partnerjem. Naše opombe o
rokovanje z MPO skakalcipokriva vsakodnevno-{1}}nego, ki skrbi, da so končne površine sploh čiste.
Pogoste napake in koliko stanejo
- Ignoriranje polarnosti.Deli se prilegajo, vendar prenos pristane na prenosu. Povezava je temna in izgubite čas s sledenjem povezavi, ki je fizično videti pravilna.
- Obravnavanje MPO in MTP kot enake kakovosti.Oba se ujemata, vendar se izguba in vzdržljivost razlikujeta. Ob predpostavki paritete se lahko tiho zmanjša proračun za povezave.
- Nakup samo na podlagi barve.Aqua ne potrjuje stopnje, polarnosti ali poliranja. Podatkovni list to počne.
- Pozabi na spol.Dva pripeta ali dva nepripeta konektorja se ne bosta poravnala in če jih prisilite, lahko opraskate končne ploskve.
- Brez načrta nadgradnje.Adapter in prtljažnik, ki sta bila izbrana samo za danes, se morda ne bosta ponovno-pozneje čisto vrnila na 400G ali 800G.
Pogosta vprašanja o adapterjih MPO
V: Kaj dejansko počne adapter MPO?
O: Združi dva konektorja MPO in ju drži poravnana, tako da se cela vrsta vlaken poveže hkrati prek enega kompaktnega vmesnika.
V: Ali je adapter enak konektorju?
O: Ne. Konektor je pritrjen na kabel, adapter pa je spojni del na plošči, ki omogoča spajanje dveh konektorjev.
V: Ali naj uporabim tip A ali tip B?
O: Odvisno od celotnega kanala. Tip B je običajen za neposredno vzporedno optiko, ker isti povezovalni kabli delujejo na obeh koncih. Tip A je pogost pri strukturnem kablu-na osnovi kaset. Odločite se enkrat in ohranite doslednost od konca do konca.
V: Ali lahko en adapter služi tako MPO-12 kot MPO-24?
O: Ne. Širina obroča in ključ se razlikujeta, zato je odprtina adapterja odvisna od števila-. Nekateri adapterji so na voljo v več različicah štetja, vendar vsaka različica še vedno ustreza enemu formatu.
V: Kako preberem tipko-gor ali tipko-dol iz specifikacije ali fotografije?
O: Poiščite jeziček ključa na ohišju konektorja. Ne glede na to, ali se dva soparna konektorja srečata od-do-dol ali od -do-gor, vam pove ravno ali obrnjeno preslikavo, ki je neposredno povezana z vrsto polarnosti.
V: Ali so enomodni in večmodni adapterji samo različnih barv?
O: Ne. Vrsta vlaken vpliva na poliranje, kakovost in tolerance, ne samo na barvo. Potrdite celotno specifikacijo.
V: Kateri adapter MPO potrebujem za 400G ali 800G?
O: Ta vzporedna optika uporablja MPO-16 s 16 vlakni, pogosto z APC. Povežite adapter s tem številom in ključem.
V: Kako vem, da je dobaviteljev adapter dober?
O: Vprašajte za vrsto vlakna, polarnost, spol, ohišje, stopnjo izgube-vstavitve in poročilo o preskusu, nato pa preverite, ali se ujema in ustreza vašemu proračunu za povezavo.
V: Kaj naj naročim poleg adapterjev?
O: Običajno gre za vtičnice in povezovalne kable, kasete, adaptersko ploščo ali ploščo in protiprašne kapice, ki se ujemajo z isto polarnostjo in shemo ključev.
Zaključek
Adapter MPO je majhen del s preveliko nalogo: dva več-optična konektorja sta poravnana, tako da povezava deluje prvič. Ugotovite pravilno število vlaken, polarnost, spol, vrsto vlaken in ohišje ter jih potrdite glede na standarde vmesnika in polarnosti, namesto da kupujete po videzu. Če načrtujete projekt MPO/MTP, svojemu dobavitelju vnaprej pošljite število vlaken, vrsto polarnosti, orientacijo tipk, slog ohišja in diagram kablov. To je najhitrejša pot v desnoMPO adapterin ustrezne sklope kablov za vaše omrežje.
