Prebojni kabel MPO omogoča, da se en konektor z več- vlakni visoke-gostote- razteza v več posameznih konektorjev, najpogosteje LC duplex, tako da lahko vzporedna hrbtenična povezava napaja posamezne sprejemnike-sprejemnike, vrata plošče ali opremo za dupleks. To je eden najpogostejših načinov za povezavo vzporednih vrat 40G, 100G ali 400G z napravami z nižjo-hitrostjo ali za namestitev debla MPO na strojno opremo za dupleks v istem omari.
Težji del ni definicija. Usklajuje število vlaken, polarnost, spol, način vlaken in preslikavo preboja s preostalim delom kanala. Kabel se lahko popolnoma spoji in še vedno ne prepušča svetlobe, če je polarnost ali pripenjanje napačno. Ta priročnik je napisan kot referenca za izbiro in naročanje: kakšne so vrste, kako brati polarnost in spol, katere konfiguracije se preslikajo na katere oddajnike in sprejemnike in kaj točno potrditi, preden oddate naročilo.
Kaj je prelomni kabel MPO?

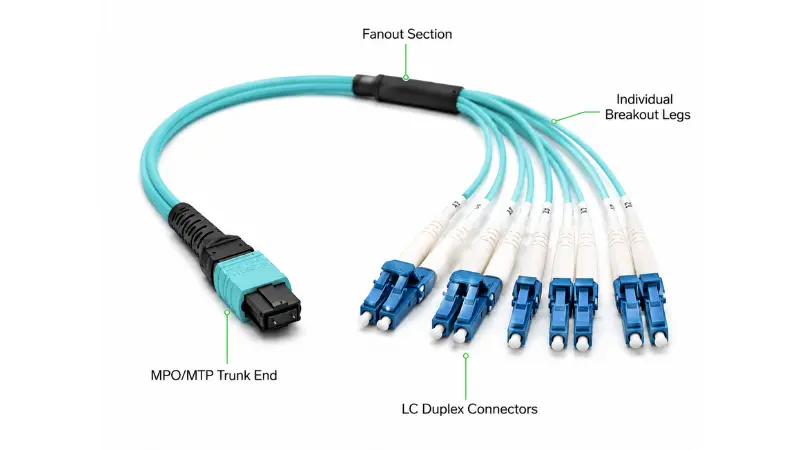

Prelomni kabel MPO, imenovan tudi MPO fanout ali snop MTP/MPO, je tovarniško-zaključen sklop z enimMPO priključekna koncu debla in več posameznih konektorjev na koncu-ven. Konec MPO nosi 8, 12, 16 ali 24 vlaken v enem samem obročku. Prebojni konec razdeli ta vlakna v ločene krake, običajno LC dupleksne pare, čeprav za starejše ali specializirano opremo obstajata različici SC in FC.
Klasičen primer je prelomni kabel MPO na LC: en priključek MPO se zaključi v štiri, šest ali dvanajst dupleksnih parov LC, odvisno od števila vlaken. To je tisto, kar fizično spremeni vzporedna vrata v posamezne dupleksne povezave.
Kako deluje prelomni kabel MPO?

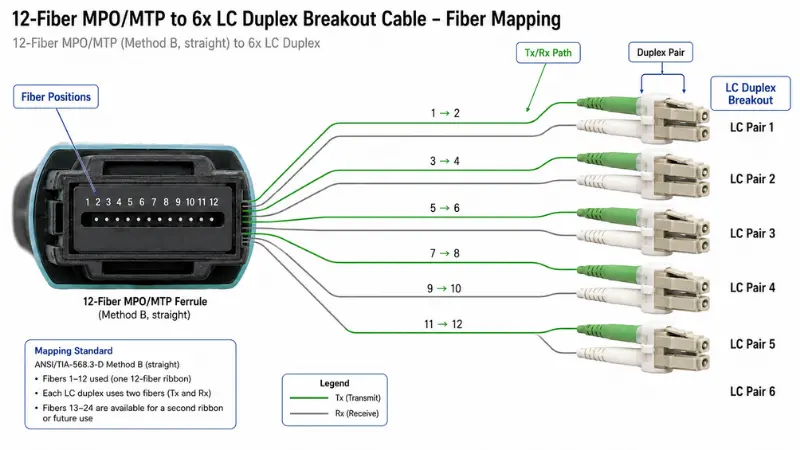

Sklop preslika vsako pozicijo vlakna znotraj obroča z več- vlakni na določen krak na strani preboja. Preslikava je odvisna od števila vlaken in polarnosti ter se mora ujemati z optiko na obeh koncih kanala.
Prtljažna stran MPO/MTP
To je konec z visoko{0}}gostoto. V podatkovnih centrih so najpogostejši konektorji z 8- vlakni in 12 vlakni, s 16 vlakni in 24 vlakni, ki se uporabljajo za optiko z višjimi pasovi in zelo gosto zaplato. Na podatkovnih listih boste videli tako "MPO" kot "MTP". MPO je generični vmesnik, definiran vIEC 61754-7 US Conec in drugih proizvajalcev, medtem ko je MTP registrirana-blagovna znamka US Conec, visoko{1}}zmogljiva različica istega konektorja, zgrajena s plavajočimi obročki in strožjimi tolerancami vodilnih-zatičev za nižje izgube. Popolnoma jih je mogoče združiti, zato praktično vprašanje ni značka, temveč spol, polarnost in razred, ki jih določite. Če vas terminologija še vedno moti, naša razčlenitevdejanske razlike med MPO in MTPpokriva v preprostem jeziku.
Stran Breakout (Fanout).
LC duplex prevladuje na koncu preboja, ker je LC standardni duplex vmesnik na večini stikal, strežnikov in oddajnikov. Število vlaken določa, koliko dupleksnih krakov dobite:
| Število vlaken MPO | Tipičen izbruh | Kjer se spodobi |
|---|---|---|
| 8 vlaken | 4 x LC duplex | 4 dupleksne povezave, polna uporaba vlaken (brez prostih vlaken) |
| 12 vlaken | 6 x LC duplex ali 4 aktivni pari s 4 prostimi vlakni v nekaterih povezavah SR4 | Strukturirano kabliranje in preboj 40G/100G SR4 |
| 16 vlaken | 8 x LC duplex | 8-pasovna optika, kot je 400G-SR8 |
| 24 vlaken | 12 x LC duplex | Polja-zaplate z visoko gostoto (potrebno je jasno označevanje) |
Pot polarnosti Tx/Rx
Vsaka dupleksna povezava mora prenašati na eni strani in sprejemati na drugi strani. V vzporednem sistemu prekinitveni kabel, deblo, adapterji in povezovalni kabli vsak prispevajo k tej poti. Pomaknite en element nazaj in konektorji bodo še vedno sedeli, vendar se optična pot prekine. Zato tip A, tip B in tip C niso nikoli medsebojno zamenljivi in zakaj je polarnost odločitev na-nivoju kanala in ne na-kabelski izbiri. To podrobneje razlagamo spodaj.
Vrste prelomnih kablov MPO
"MPO breakout cable" je družina, ne en sam del. Dva kabla, ki sta videti enaka, se lahko obnašata popolnoma različno. Praktičen način, da ga določite, je, da se sprehodite skozi te osi:

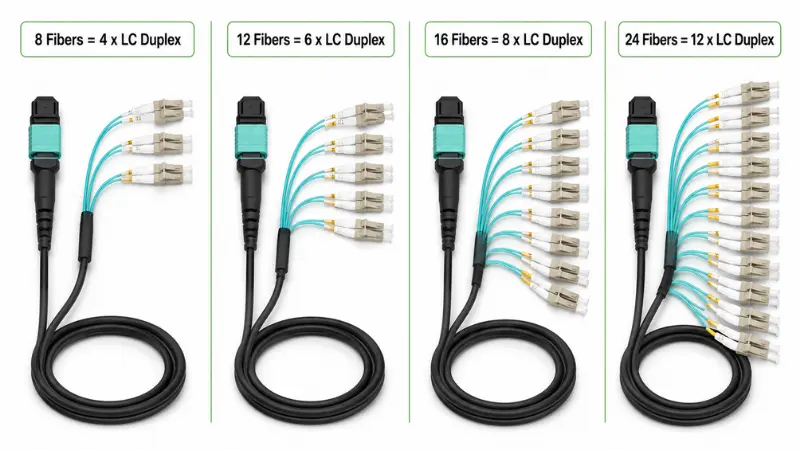

- Glede na število vlaken:8, 12, 16 ali 24 vlaken. To je prva odločitev in neposredno izhaja iz tega, koliko dupleksnih povezav potrebujete.
- Po prelomnem konektorju:LC duplex je standarden; SC in FC se pojavljata v starih telekomunikacijah in instrumentih.
- Po načinu vlaken:večnačinovni (OM3, OM4, OM5) za kratke dosege ali enojni-način (OS2) za daljše razdalje. glejeno-modnim v primerjavi z večmodnim vlaknomče niste prepričani, katera povezava zahteva.
- Po polarnosti:Tip A, tip B ali tip C, ki se ujema s kanalom.
- Po spolu MPO:pripet (moški) ali nepripet (ženski).
- Po poliranju priključka:UPC ali APC. Eno{1}}mode MPO je skoraj vedno APC; multimode je običajno ploščat računalnik.
- Po plašču in konstrukciji:PVC, LSZH, dvižni vod ali plenum; okrogel enojni-jakni izrez v primerjavi s posamezno obloženimi nogami; standardni ali oklepni.
- Po stopnji izgube:konektorji s standardno-izgubo ali nizko{1}}izgubo, kar je pomembno, ko je proračun za napajanje majhen.
Z vidika dobavitelja: specifikacijo začnite s podatkovnim listom oddajnika-sprejemnika in ploščo, na kateri pristane, ne s katalogom kablov. Skoraj vsako napačno naročilo, ki ga opazimo, izvira iz tega, da najprej izberemo številko dela in obratno{1}}namestimo kanal nanjo.

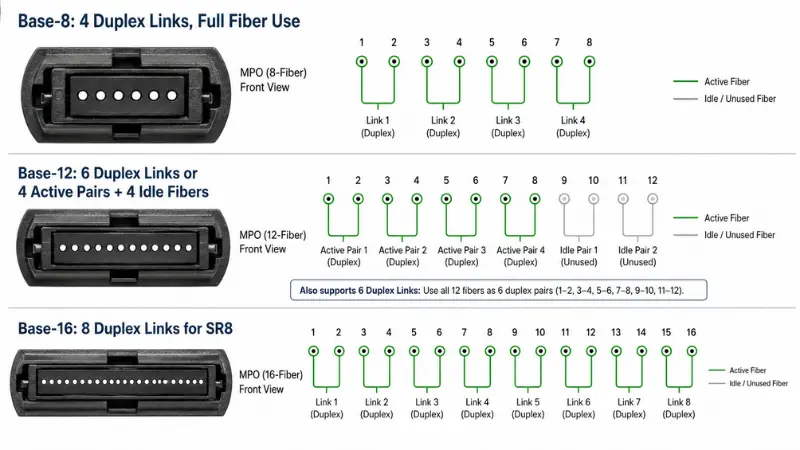

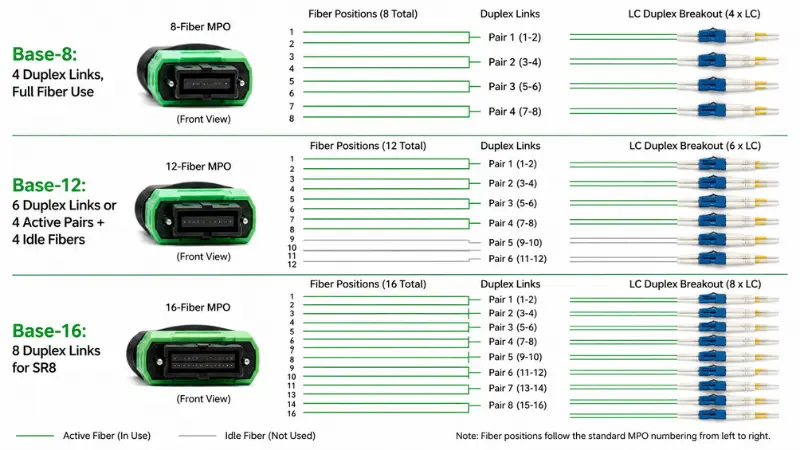

Base-8 proti Base-12 proti Base-16
To je vprašanje-druge stopnje, na katero samo število vlaken ne odgovori, in tu gre veliko "preverjanja-prihodnosti" narobe. "Osnovna" številka je prirast vlaken, okoli katerega je zgrajen kabel.
| Sistem | Uporaba vlaken za vzporedno optiko | Najbolj se ujema z |
|---|---|---|
| Osnova-8 | 100-odstotna izkoriščenost za 4-pasovno optiko (8 vlaken=4 duplex) | 40G-SR4, 100G-SR4, 400G-DR4 preboj brez prostih vlaken |
| Osnova-12 | Za SR4 prek MPO z 12 vlakni samo 8 od 12 vlaken prenaša promet | Podedovane namestitve in izvirna dupleksna povezava z 12 vlakni (6 x LC) |
| Osnova-16 | 100-odstotna izkoriščenost za 8-pasovno optiko (16 vlaken=8 duplex) | 400G-SR8 in prehod na 800G |
Točka, ki je pogosto spregledana: MPO z 12- vlakni, ki se uporablja za kanal 40G ali 100G SR4, pusti štiri vlakna temna. To ni napaka, vendar pomeni, da je preboj Base-8 običajno čistejša in bolj ekonomična izbira za štiripasovni preboj, medtem ko je Base-12 smiseln, ko prtljažnik resnično nosi šest dupleksnih povezav. Hitrosti Etherneta in število pasov za vsem tem določaDelovna skupina IEEE 802.3(40G/100G vzporedna optika v 802.3ba, 200G/400G v 802.3bs).
Polariteta tipa A proti tipu B proti tipu C
Polarnost je edini najpogostejši razlog, da sveže nameščena povezava MPO ne deluje. Tri klasične metode se razlikujejo glede na to, kako je prtljažnik ožičen in kateri povezovalni kabli zaključijo pot.
| Metoda | Vrsta prtljažnika | Array adapter | Duplex patch kabli | Opombe |
|---|---|---|---|---|
| Metoda A | Tip A, naravnost- | Tipka-gor do tipka-dol | A-do-B na enem koncu, A-do-A na drugem | Prilagodljiv, vendar potrebuje dve vrsti-patch kablov |
| Metoda B | Tip B, obrnjen | Od-do ključa- | A-do-B na obeh koncih | Enojni patch-vrsta kabla; široko uporablja za vzporedno optiko |
| Metoda C | Tip C, par-obrnjenega prtljažnika | Tipka-gor do tipka-dol | A-do-B na obeh koncih | Preobrati se upravljajo znotraj prtljažnika; običajno za stari dupleks |
Kako izbrati v praksi: izberite eno metodo za celotno namestitev in jo ohranite dosledno od konca do konca. Za preboj vzporedne-optike je metoda B najpogostejša, ker uporablja eno vrsto povezovalnega-kabla in se izogne nenamernemu seznanjanju-od-oddajnika. TheStandard ANSI/TIA-568.3-Eformalizira metode A, B in C in od revizije leta 2022 dodaja dve "univerzalni" metodi (U1 in U2), ki omogočata uporabo istih modulov in kablov na obeh koncih tranka tipa-B. Če je vaša zasnova zgrajena okoli kaset, upoštevajte shemo polarnosti, ki jo določa kasetni sistem, in ne sheme mešanja. Za ozadje o tem, kje je povezljivost niza nasproti dupleksu, si oglejte naš vodnikLC v primerjavi z MTP/MPO pri kablih visoke-gostote.
MPO moški proti ženski: kako izbrati?

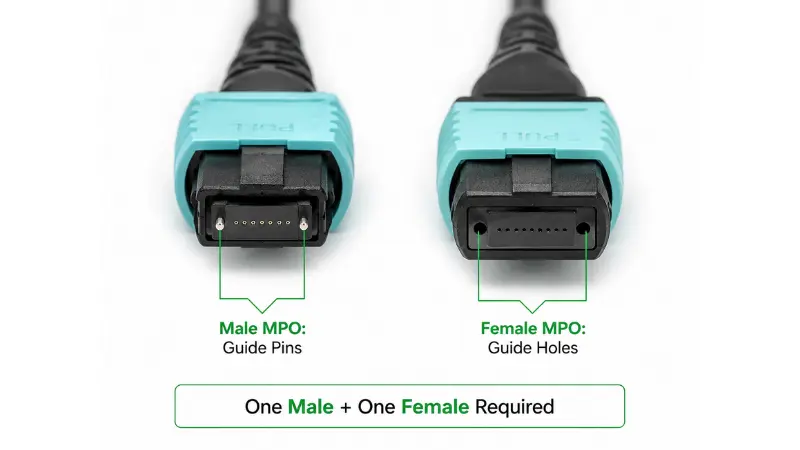

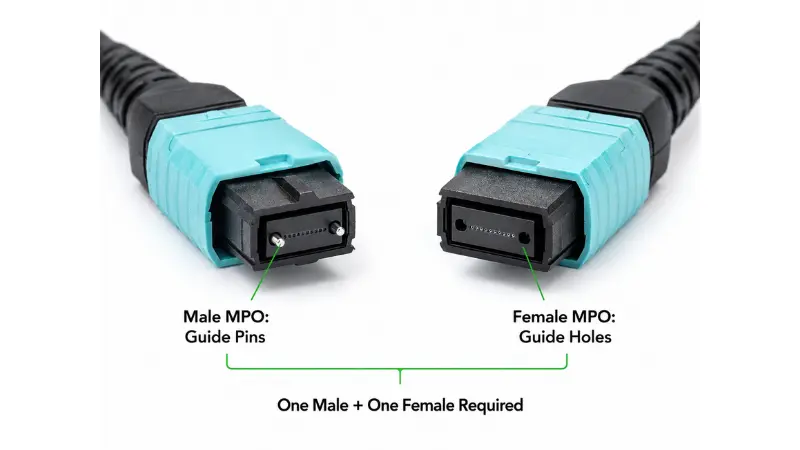

Spol MPO se nanaša na vodilne zatiče v obročku. Pritrjeni (moški) priključek ima dva kovinska zatiča; nepritrjen (ženski) konektor ima ustrezne luknje. Pravilo je absolutno: vsak parjen par mora biti en pripet in en odpet. Dva zatična konektorja si fizično nasprotujeta in lahko zdrobita zatiče ali zlomita objemko; dva nepritrjena priključka nimata ničesar, kar bi ju lahko poravnalo in se ne bosta pravilno namestila.
Pri tipični prebojni postavitvi so vzporedna-vrata optičnega oddajnika-sprejemnika običajno odpeta, zato je krak MPO, ki se priključi na oddajnik-sprejemnik, običajno pripet. Po drugi strani pa je spol odvisen od adapterja, kasete ali prtljažnika, s katerim se poveže. Vedno potrdite spol pristanišča oddajnika glede na njegov podatkovni list in preverite spol, ki ga je predstavil vašMPO/MTP adapterjipreden popravite spol kabla. Ta parameter preprečuje mrtve povezave in fizične poškodbe.

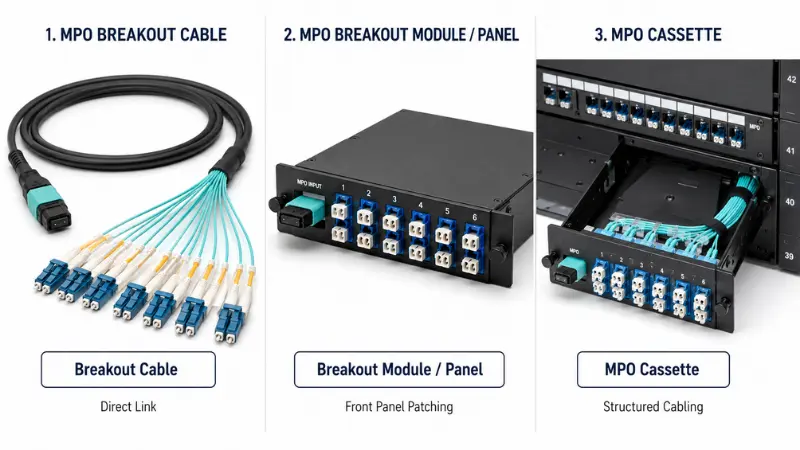

MPO prelomni kabel proti modulu proti kaseti
Ti trije so povezani, vendar rešujejo različne probleme. Izbira je odvisna od tega, kako strukturirana in vzdržljiva mora biti povezava.
| Možnost | kaj je | Najboljše za | Glavna prednost |
|---|---|---|---|
| Prelomni kabel | En MPO/MTP se širi neposredno na noge LC, SC ali FC | Enake-povezave opreme stojal, hitra namestitev | Enostavno,{0}}prihranek prostora, najmanj povezovalnih točk |
| Prebojni modul / plošča | Modul, ki sprejema vhod MPO in predstavlja vrata LC/SC na sprednji strani | Med-povezave med regali in organizirana polja popravkov | Krpanje sprednje-plošče, označevanje, lažje vzdrževanje |
| MPO kaseta | Modularna kaseta znotraj patch panela pretvarja MPO tranke v duplex | Strukturirano, razširljivo kabliranje | Čisti premiki, dodajanja in spremembe |
Ko je pot kratka in je povezava neposredna, uporabite ohlapen razvod. Ko povezava prečka stojala ali bo opazila pogoste spremembe, anMPO kasetaali plošča se običajno povrne z lažjim odpravljanjem težav in označevanjem.
Pogoste aplikacije
40G do 4x10G Breakout
Vrata 40G QSFP+ SR4 prenašajo štiri pasove 10G prek osmih vlaken. Ko stikalo in optika podpirata prebojni način, ga sklop MPO-to-LC razdeli na štiri neodvisne dupleksne povezave 10G-SR. To je eden najpogostejših razlogov, zakaj ljudje kupujejo prelomne kable.
100G do 4x25G Breakout
Vrata 100G QSFP28 SR4 delujejo na enak način in se razdelijo na štiri povezave 25G prek osmih vlaken. Izbira pravega načina in stopnje je tu pomembna, ker je proračun na-pas manjši; naš sprehod naprejkako izbrati 100G kabelgre v kompromise-.
400G: Kje Breakout velja in kje ne velja
400G je tisto, kjer predpostavka "preboj MPO za vse" ne uspe. Popolnoma je odvisno od vmesnika oddajnika:
- 400G-DR4uporablja 8 eno-modnih vlaken (štiri pasove 100G) in se čisto razširi na 4 x 100G prek MPO Base-8.
- 400G-SR8uporablja 16 večmodnih vlaken (osem 50G stez) na Base-16 MPO in se lahko razširi na 8 x 50G ali 2 x 200G.
- 400G-FR4 in LR4so dupleksni eno-načinski vmesniki, ki uporabljajo multipleksiranje valovnih dolžin prek enega para LC. Ne uporabljajo vzporednih vlaken, zato prelomni kabel MPO sploh ne velja.
Torej, preden izberete kateri koli 400G breakout, najprej preberite specifikacijo optičnega modula. Faktor oblike (QSFP-DD, OSFP) vam ne pove zemljevida vlaken; vrsta vmesnika.
Kje se pojavijo ti kabli?

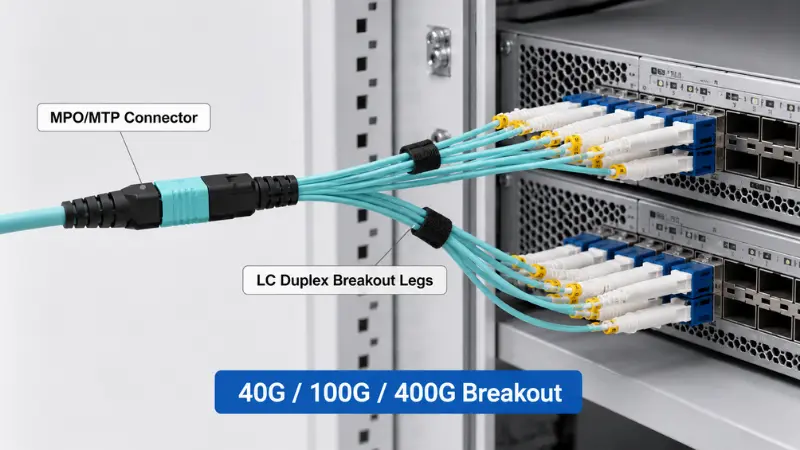

Tipični domovi za prelomne sklope MPO vključujejo hrbte-tkanino, povezave-do-strežnika, omrežja za shranjevanje, navzkrižna-povezovalna polja, telekomunikacijske sobe, hrbtenice kampusa in goste povezovalne plošče.
Pogosti primeri konfiguracije
To so konfiguracije, ki jih večina projektov dejansko naroči, z izdelki, ki se ujemajo z vsakim:
| Konfiguracija | Običajna uporaba | Opombe |
|---|---|---|
| 8-vlakna MTP do 4x LC duplex | 40G / 100G SR4 breakout | Osnova-8, polna uporaba vlaken, brez pramenov |
| 12-vlakna MPO do 6x LC duplex | Strukturirano kabliranje in dupleksni kanali | Za povezave SR4 lahko 4 od 12 vlaken ostanejo temna |
| Pas s 24 vlakni MTP na FC/APC | Visoko{0}}gostota eno-popravljanja popravkov | Potrdite poliranje APC in jasno shemo nalepk na nogah |
Kdaj ne uporabljati prelomnega kabla MPO?
Ohlapni razvod je napačno orodje, kadar:
- Povezava poteka med policami ali sobami in bo videla redne premike, dodajanja in spremembe. Prtljažnik plus kaseta ali plošča je čistejši in lažji za vzdrževanje.
- Potrebujete popravek-na sprednji plošči in trpežne oznake za operativno osebje.
- Vrata ne podpirajo prebojnega načina ali pa je vmesnik dupleksne vrste, kot je 400G-FR4, ki nima vzporednih vlaken za preboj.
- Zasnova bi mešala eno-način in večnačin v enem kanalu, kar ni dovoljeno.
- Proračun za napajanje je že tako majhen in dodaten nabor parov priključkov bi pojedel rezervo.
Ključne specifikacije, ki jih morate potrditi pred naročilom
Večina napak na terenu izvira iz tega, da je ena od teh napačna. Vsako potrdite s kanalom, ne samo s kablom.
- Število vlaken.Izpeljite ga iz števila dupleksnih povezav, ki jih potrebujete: štiri povezave do 8- vlaken, šest do 12 vlaken, dvanajst do 24 vlaken. Uprite se pretiranemu nakupovanju "za vsak slučaj".
- Polarnost.Tip A, B ali C zaklenite na celotni poti: oddajniki-sprejemniki, tranki, kasete in povezovalni kabli.
- Vrsta in spol priključka.MPO ali MTP; pripet ali odpet vsak konec; ključna usmeritev; LC/SC/FC na strani preboja; UPC ali APC.
- Način vlaken.Uskladite optiko. OM3/OM4 za kratek večnačinovni doseg, OS2 enojni-način za razdaljo. Če tehtate ocene, naše opombe naOM1 do OM5 multimodedoločite meje dosega.
- Jakna in konstrukcija.PVC, LSZH, dvižni ali plenum, ki ustreza okolju, plus premer, radij krivine in ali noge potrebujejo posamezen plašč ali oklep.
- Dolžina preboja in označevanje.Dolžina priključka-do-priključka mora ustrezati omari; prekratka uščipne pot, predolga jo utesnjuje. Vsak krak mora biti označen na zemljevidu pristanišč.
- Vstavljena izguba in poročilo o preskusu.Za hitre -povezave konektorji z nizkimi-izgubami varujejo proračun. Naš razlagalec navstavljena izguba v optičnih povezovalnih kablihprikazuje, zakaj je nekaj desetink dB pomembnih, ko se zloži več parov konektorjev.
Kontrolni seznam RFQ za prelomne kable MPO po meri
Ko pošljete zahtevo za ponudbo, vključite ta seznam spredaj, odstranite večino naprej-in-nazaj in preprečite ponovno delo:
Za projektna naročila prosite dobavitelja, da označi vsako nogo v skladu z vašo postavitvijo stojala in da pred proizvodnjo potrdi pritrditev in polarnost s shemo ožičenja. Lahkopošljite nam svoje podatke o povezaviin vrnili bomo konfiguracijo glede na ta kontrolni seznam.
Kaj mora vsebovati poročilo o preskusu?
Smiselno poročilo o tovarniškem preskusu za prelomni sklop mora zajemati najmanj:
- Vstavljena izguba na konektor ali na vlakno glede na razred, ki ste ga naročili
- Povratna izguba, zlasti za sklope APC in eno-mod
- Preverjanje polarnosti ali zemljevid žice, ki dokazuje pot Tx/Rx
- Rezultati-inšpekcijskega pregleda (skupna referenca so merila sprejemljivosti IEC 61300-3-35)
- Vrsta vlakna, vrsta priključka in poliranje
- Dolžina sklopa in serijska številka za sledljivost
Kontrolni seznam za izbiro v 5 korakih
- Korak 1 - Določite povezavo.40G do 4x10G, 100G do 4x25G, preboj plošče, preklop-na-strežnik ali navzkrižna-povezava? Zapišite si število dvostranskih povezav.
- Korak 2 - Preberite vmesnik opreme.Na podatkovnem listu preverite, ali vrata podpirajo prebojni način in kateri vlakenski zemljevid uporablja vmesnik.
- Korak 3 - Nastavite število vlaken in osnovo.Uskladite Base-8/12/16 s številom pasov, da ne boste prepletali vlaken ali preplačali.
- Korak 4 - Popravite polarnost in spol.Izberite metodo za celoten kanal in pripeti/odpeti spol za vsak konec.
- Korak 5 - Dokončajte fizične podrobnosti.Način vlaken, poliranje, plašč, skupne in prelomne dolžine, označevanje in poročilo o preskusu.
Pogostim napakam, ki se jim je treba izogniti?
- Obravnava vseh prelomnih kablov enako.Podoben videz skriva različne polarnosti, štetje, pripenjanje in preslikavo. Vsakič preberite specifikacijo dela.
- Pustite polarnost do dneva namestitve.Poznejše popravljanje lahko pomeni zamenjavo kablov, adapterjev ali celih kablov. Oblikujte ga pred naročilom.
- Parjenje UPC z APC.Obe imata različno geometrijo končne-ploskve in ju nikoli ne smete združiti; naša opomba oKončne strani-PC PC, UPC in APCpojasnjuje, zakaj njihovo mešanje poslabša ali poškoduje povezavo.
- Napačen način vlaken.En{0}}način in večnačin nista zamenljiva; uskladite kabel z optiko in razdaljo.
- Preskakovanje čiščenja in pregleda.Ena kontaminirana MPO ferula zamaši več kanalov hkrati. Sledite pravilnemučiščenje in pregled optičnih konektorjevpred vsakim parjenjem, še-na hitrih povezavah.
pogosta vprašanja
Kakšna je razlika med MPO in MTP?
MPO je generični standard več-optičnih konektorjev. MTP je blagovna znamka družbe US Conec z večjo{2}}natančnostjo konektorja MPO. Med seboj jih je mogoče združiti, zato potrdite spol, polarnost in razred, namesto da bi vas skrbelo ime.
Kaj je prelomni kabel MPO v LC?
To je sklop z enim konektorjem MPO/MTP na koncu debla in več konektorji LC na drugi strani, ki se uporablja za razdelitev vzporednega kanala na posamezne dupleksne povezave, kot sta 4 x 10G ali 4 x 25G.
Kakšna je razlika med prelomnim kablom in glavnim kablom MPO?
Glavni kabel ima priključke MPO/MTP na obeh koncih in je namenjen prehodu na dupleks prek kasete ali modula. Prelomni kabel se neposredno pretvori v posamezne priključke, brez potrebe po plošči.
Kaj je prelomni kabel tipa B MPO?
Tip B se nanaša na obrnjeno (tip-navzgor do ključ-navzgor) polariteto. Široko se uporablja za vzporedno optiko, ker omogoča eno samo povezavo-vrste kabla in zmanjšuje možnost napak pri-od-oddajanju.
Ali prelomni kabli MPO potrebujejo moške ali ženske konektorje?
Vsak parjen par mora biti en pripet (samec) in en odpet (samica). Pravilen spol kabla je odvisen od vrat oddajnika in adapterja ali kasete, zato pred naročilom potrdite oboje.
Kaj je Base-8 proti Base-12 MPO breakout?
Osnova-8 uporablja osem-inkrementov vlaken in v celoti uporablja vlakna za štiri-pasovno optiko. Base-12 uporablja dvanajst in lahko štiri vlakna pusti temna na povezavi SR4. Base-8 je običajno čistejši za štiripasovni preboj; Base-12 ustreza izvornim šestim dupleksnim kanalom.
Ali lahko prelomni kabli MPO podpirajo 400G?
Lahko so del sistemov 400G, kot sta DR4 (8 vlaken) in SR8 (16 vlaken), vendar dupleksni vmesniki, kot sta FR4 in LR4, ne uporabljajo vzporednih vlaken in jih ni mogoče prekiniti. Najprej preverite specifikacijo optičnega modula.
Katere podatke moram navesti za ponudbo?
Hitrost prenosa podatkov, vrsta oddajnika, način vlaken, število vlaken in osnova, vrsta in lak konektorja, spol MPO, metoda polarnosti, skupna in prelomna dolžina, ocena plašča in poročilo o preskusu, ki ga potrebujete.
Ključni zaključki
Prekinitveni kabel MPO je najbolj neposreden način za pretvorbo vzporednih vrat v posamezne dupleksne povezave, vendar je konektor najlažji del. Povezava deluje ali ne deluje glede na število vlaken, vrsto baze, polarnost, spol, način vlaken in zemljevid preboja, ki se morajo vsi strinjati v celotnem kanalu. Odločite se za to kot zasnovo-na nivoju kanala, uskladite konfiguracijo z dejanskim vmesnikom oddajnika in pred proizvodnjo potrdite polarnost, pripenjanje in poročilo o preskusu. Za med-povezave ali povezave, ki se pogosto spreminjajo, stehtajte kaseto ali ploščo proti ohlapnemu ventilatorju. Z določeno hitrostjo vrat, številom vlaken, polarnostjo in spolom lahko dobavitelj hitro obrne pravilno montažo in z veliko manj tveganja pri namestitvi.
