Kaj je ODF? Razlaga optičnega razdelilnika

Optični razdelilni okvir, običajno skrajšan na ODF in včasih imenovan tudi razdelilni okvir iz optičnih vlaken, je strukturirana točka, kjer so optični kabli zaključeni, spojeni, zakrpani in zaščiteni. ODF-je boste našli v telekomunikacijskih sobah, omrežjih FTTH, podatkovnih centrih, poslovnih zgradbah in industrijskih komunikacijskih sistemih. Ta priročnik je napisan z vidika inženirjev, ki podpirajo projekte optičnih distribucijskih omrežij (ODN) in dostopa do optičnih vlaken, zato cilj ni le navesti vrste ODF, ki obstajajo, temveč vam pomagati uskladiti okvir s številom vlaken, prostorom za namestitev, formatom priključka, zahtevami za spajanje in dolgoročnim -načrtom razširitve.

Ko kupci primerjajo možnosti, je praktično vprašanje redko "katere vrste so na voljo?" Običajno je "katera vrsta ODF dejansko ustreza mojemu spletnemu mestu in kaj moram potrditi pri dobavitelju, preden oddam naročilo?" Spodnji razdelki dajejo odgovore na oboje, članek pa se konča z vodnikom za izbiro, kontrolnim seznamom specifikacij, primeri delujočih konfiguracij in pogostimi vprašanji.

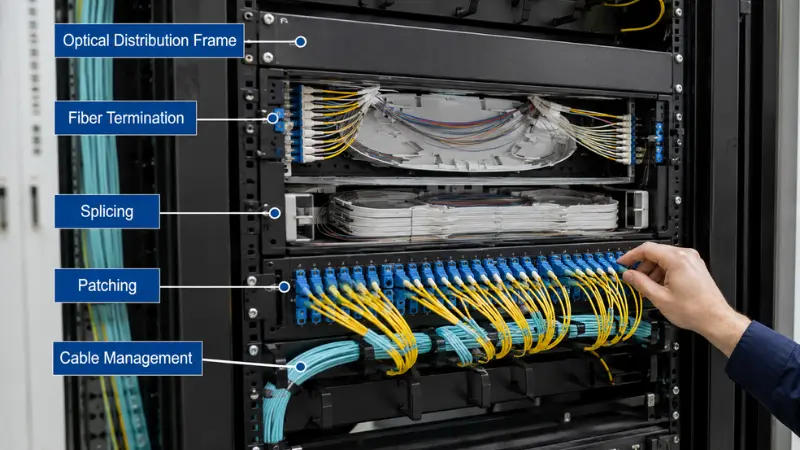

Kaj je anOptični razdelilni okvir(ODF)?

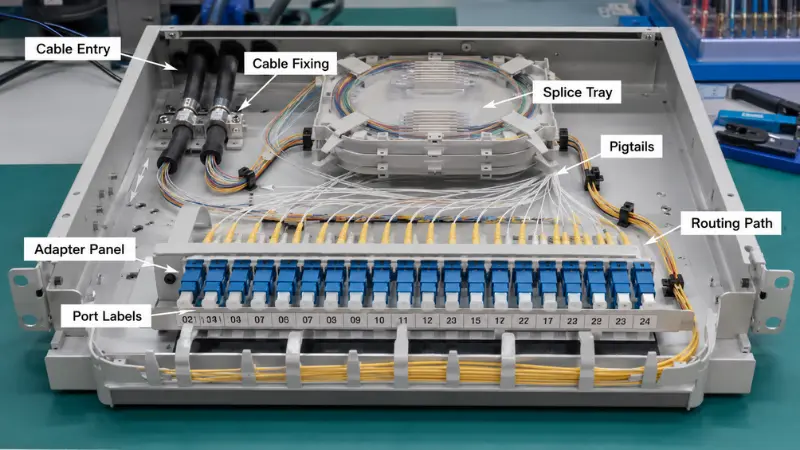

Optični razdelilni okvir je ohišje za upravljanje vlaken, ki se uporablja za zaključevanje, spajanje, krpanje, zaščito in organiziranje optičnih vlaken. Dohodni kabli so povezani z odhodnimi vlakni, pletenicami, povezovalnimi kabli ali pasivnimi komponentami, kot so razdelilniki, in vsaka povezava je označena, zaščitena in dostopna za vzdrževanje, namesto da bi bila ohlapna v škatli.

Pri vsakodnevnem delovanju dobro{0}}zasnovan ODF podpira zaključek vlaken, zaščito pred fuzijskimi spoji, napeljavo povezovalnih kablov, shranjevanje ohlapnosti kablov, zaščito konektorjev in testiranje ali ponovno konfiguracijo omrežja. Razlog, zakaj je to pomembno, je konkreten in ne kozmetičen: ko se napaka pojavi izven delovnega časa, okvir z jasnim oštevilčenjem vrat in dostopnimi spojnimi pladnji omogoča tehniku, da izolira in popravi povezavo v nekaj minutah, medtem ko prenatrpan, neoznačen okvir isto delo spremeni v ure ročnega sledenja vlaken. Številne iste zaključne in zaščitne funkcije se pojavljajo tudi v kompaktuterminali za optična vlakna in razdelilne omariceuporablja bližje naročniku, zato je obe družini izdelkov enostavno zamenjati. K temu razlikovanju se bomo vrnili pozneje.

Glavne vrste optičnih razdelilnikov

ODF-je je mogoče razvrstiti v skupine glede na način namestitve, okolje namestitve, zmogljivost, notranjo strukturo in uporabo. Najpogostejše kategorije so montaža v stojalo, stenska montaža, zunanja montaža, DIN letev, razdelilnik PLC in modularni okvirji visoke-gostote. Vsak spodnji razdelek pokriva vrsto, kje ustreza in eno praktično podrobnost, ki je med izbiro pogosto spregledana.

ODF za montažo v stojalo

ODF za montažo v omaro se namesti v standardno 19-palčno omaro za opremo in je delovni konj telekomunikacijskih sob, podatkovnih centrov, centralnih pisarn, strežniških sob in hrbteničnih kablov podjetij. Običajno je na voljo v višinah 1U, 2U, 3U ali 4U in se popolnoma integrira s stikali, usmerjevalniki in povezovalnimi ploščami poleg njega. Kot grobo vodilo enota 1U pogosto nosi do 24 vlaken, enota 2U okoli 48 do 96 vlaken, enote 3U do 4U pa 96 do 144 vlaken ali več. Te številke se znatno spreminjajo s formatom adapterja, tako da bo okvir, ki uporablja plošče LC ali MPO z visoko gostoto, ustrezal veliko več vlaken na U kot tisti, ki uporablja SC.

Podrobnost, ki odloča o dolgoročni -uporabnosti, je izbira med fiksnim in drsnim dizajnom predala. Fiksni okvir je enostavnejši, stabilnejši in cenejši, kar ustreza stabilnim hrbteničnim povezavam, ki se redko spreminjajo. Drsni predal omogoča, da se pladenj potegne naprej za spajanje in pregledovanje, kar je boljša izbira za kateri koli okvir, ki bo deležen pogostih premikov, dodajanj in sprememb. Preden določite drsno vrsto, se prepričajte, da je pred omaro dovolj prostora, da se predal popolnoma iztegne, ker je težko vzdrževati okvir z visoko-gostoto, ki ga ni mogoče odpreti v tesnem prehodu.

Stenski nosilec ODF

ODF za stensko montažo se namesto v omaro pritrdi neposredno na steno, zato je naravna izbira tam, kjer omarice ni ali kjer je malo prostora: majhne telekomunikacijske sobe, poslovne zgradbe, stanovanjske kleti, talne distribucijske točke in vhodi v zgradbe FTTH. Običajno je kompakten, z možnostjo zaklepanja in primeren za zmerno število vlaken, kot je 12, 24 ali 48 jeder.

Pri izbiri enote za pritrditev na steno je smer vhoda kabla pomembnejša, kot se zdi na prvi pogled. Okvir, nameščen v ozkem dvižnem vodu ali jašku, pogosto potrebuje spodnji ali stranski vhod namesto zadnjega, ker za škatlo preprosto ni prostora za napeljavo kabla brez ostrega ovinka. Potrdite vstopno smer, kapaciteto notranjega pladnja za spajanje, postavitev adapterske plošče in razpoložljiv prostor za zvijanje vlaken pred naročilom, ne potem, ko je škatla že na steni.

Zunanji ODF

Zunanji ODF zaključuje in distribuira vlakna na izpostavljenih ali pol-izpostavljenih lokacijah, kot so dostopne točke FTTH, zunanje telekomunikacijske omarice,-nameščene distribucije, podeželske širokopasovne povezave in industrijske lokacije. Za razliko od notranjega ogrodja zunanja enota živi ali umre zaradi okoljskega tesnjenja, zato je število vrat le polovica specifikacije.

Številka, na katero se je treba opreti, je stopnja zaščite pred vdorom, opredeljena v mednarodnem standarduIEC 60529 (koda IP). V praksi IP54 pomeni zaščito- pred prahom in odpornost na brizgajočo vodo, ki lahko ustreza zaščitenemu položaju ali-vgradnji v omari; IP65 pomeni prah-tesno in zaščiteno pred-nizkotlačnimi vodnimi curki, kar je bolj realističen minimum za okvir, ki je popolnoma izpostavljen vremenskim vplivom; in IP66 do IP68 dodajo močnejše curke ali začasno potopitev. Upoštevajte, da višja ocena potopitve ne pomeni samodejno odpornosti proti curku, ker sta to dva ločena preskusa, tako da bo mesto, ki vidi tako močan dež kot stoječo vodo, morda potrebovalo dvojno oceno. Poleg številke IP preverite odpornost na UV žarke, zasnovo kabelske uvodnice, odpornost ohišja proti koroziji, način zaklepanja in način upravljanja kondenzacije. Slabo zatesnjen zunanji okvir je eden najpogostejših vzrokov za napake-povezane z vlago leta po namestitvi.

DIN letev ODF

ODF na DIN letev je kompaktna enota, ki se zaskoči na DIN letev znotraj električne omare ali industrijskega krmilnega ohišja in je izdelana za nizko število vlaken v sistemih za avtomatizacijo, napajalni komunikaciji, opremi za pametna omrežja, transportnih krmilnih omarah in tovarniških omrežjih. Njegova vrednost je integracija: prinaša zaključek vlaken in zaščito v isto ploščo kot električna napeljava, ne da bi zahteval ločeno stojalo.

Pri industrijskih delih glejte mimo števila vlaken na mehansko okolje. Vibracije, razpoložljiva globina ohišja, zahteve za ozemljitev in razbremenitev kabla vplivajo na to, ali bo okvir ostal zanesljiv, napeljavo vlaken pa je treba urediti tako, da lahko tehnik doseže konektorje, ne da bi motil bližnje električne vodnike.

PLC razdelilnik ODF

PLC razdelilnik ODF vsebuje pasivne optične razdelilnike znotraj okvirja, tako da je eno dovodno vlakno razdeljeno na več naročniških vlaken, zaradi česar je osrednji gradnik dostopovnih omrežij FTTH, GPON in EPON, standardiziranih v referencah, kot jePriporočila ITU-T G.984 GPON. En sam okvir lahko združuje zaključek, namestitev razdelilnika, popravke in upravljanje kablov, kar ohranja urejeno postavitev pasivnega optičnega omrežja. Tipične konfiguracije segajo od 1×8 do 1×32 ali 1×64, pravo razmerje pa je odvisno od proračuna povezave in gostote naročnikov v projektu.

Dve inženirski točki je vredno načrtovati. Prvič, razmerje delitve poganja postavitev vrat in prostor za vzdrževanje, ker razdelilnik 1 × 32 napaja veliko več izhodnih adapterjev kot 1 × 8, ti izhodi pa potrebujejo prostor za pokrpanje in označevanje brez gneče. Pomaga tudi pri zgodnji odločitvi med centralizirano delitvijo na enem vozlišču in porazdeljeno delitvijo po omrežju, kar je kompromis,-ki je dobro razložen v tem pregleduvrste optičnih razdelilnikov. Drugič, uvedbe PON skoraj vedno uporabljajo kotne{1}}polirane (APC) priključke. Razlog je povratna izguba: odboji v skupnem pasivnem drevesu poslabšajo kakovost signala za vsakega naročnika v veji, končne ploskve APC pa zadušijo te odboje veliko bolje kot ravno-polirane. Pred naročilom potrdite razmerje razdelilnika, poliranje konektorja, vhodno in izhodno postavitev, razpoložljiv prostor na pladnju za spajanje in shemo označevanja ter prebrskajtePLC razdelilnikmožnosti, ki ustrezajo natančnemu razmerju, ki ga potrebujete pri oblikovanju.

Modularni ODF z visoko{0}}gostoto

Modularni ODF z visoko{0}}gostoto je zasnovan za veliko število vlaken v omejenem omarenem ali talnem prostoru in je standardna izbira za podatkovne centre, centralne pisarne, hrbtenico operaterjev, velike kampuse in točke združevanja, ki potrebujejo prostor za rast. Namesto ene same fiksne plošče ti sistemi uporabljajo modularne adapterske plošče, odstranljive kasete, več pladnjev za spajanje in zasnovane poti usmerjanja ter običajno podpirajo vmesnike LC ali MPO/MTP.

Napaka, ki se ji je tukaj treba izogniti, je izbira izključno največjega števila vrat. Pri zelo visoki gostoti se povezovalni kabli stisnejo skupaj, spredaj-prostor za dostop postane tesen, prepoln okvir pa povzroči nenamerno odklop napačnih vrat med vzdrževanjem. Odločilno vprašanje za delo z visoko-gostoto, vključno z izbiro LC-v{-matriki, obravnavano v tempraktični vodnik za LC v primerjavi z MTP/MPO, ali lahko tehniki še vedno dosežejo vrata, upravljajo povezovalne kable in ohranijo radij upogiba, ko je okvir popolnoma naložen.

Primerjalna tabela vrst ODF

Razponi zmogljivosti so samo tipične vrednosti in se razlikujejo glede na zasnovo izdelka, format adapterja in konfiguracijo dobavitelja. Vedno potrdite natančno število vlaken in možnosti plošče glede na podatkovni list.

Hitri vodnik za izbiro ODF

Če potrebujete le hitro usmerjanje k pravi kategoriji, spodnja tabela preslika običajne projektne situacije na primerno izhodišče. Obravnavajte ga kot ožji izbor, nato pa preverite podrobnosti s spodnjim kontrolnim seznamom.

Kako izbrati pravi ODF za vaš projekt?

Izbira ODF-ja ni preprosto izbira škatle z dovolj vrati. Okvir se mora prilegati celotnemu dizajnu, zato je treba vse spodnje dejavnike potrditi pred nakupom.

Število vlaken in prihodnja širitev

Začnite s številom vlaken, ki jih morate danes prekiniti, spojiti ali zakrpati, nato dodajte rezervo. Okvir, ki je velik točno na današnjih 24 vlaken, ne pušča več prostora, ko mesto zraste na 48, naknadna zmogljivost naknadnega opremljanja pa običajno stane več kot nakup zdaj. V praksi veliko projektov rezervira od 20 do 50 odstotkov proste zmogljivosti za prihodnje povezave, rezervna vlakna in nadgradnje. Vprašajte se, koliko vlaken vstopi, koliko jih gre ven, ali bo dodanih več uporabnikov ali zgradb in ali lahko pladenj za spajanje in zmogljivost adapterja absorbira to rast.

Prostor za namestitev

Lokacija v veliki meri narekuje vrsto. Obstoječe 19-palčno omaro kaže na okvir za namestitev na omaro; mesto s samo stenskim prostorom kaže na stenski okvir; napeljava vlaken znotraj industrijske omare kaže na okvir DIN tirnice; in namestitev, izpostavljena dežju, prahu ali temperaturnim nihanjem, izključuje standardno notranjo enoto v korist zunanje. Preden se odločite za model, izmerite dejanski razpoložljivi prostor, vključno z globino stojala ali prostorom predala.

Notranje in zunanje okolje

Notranji in zunanji okvirji niso zamenljivi. Notranje enote ustrezajo zaščitenim prostorom, kot so sobe z opremo, pisarne in telekomunikacijske omare, kjer tesnjenje ni prioriteta. Zunanje enote potrebujejo zanesljivo zaščito pred vlago, prahom, korozijo in UV-žarki, zato stopnja IP, material ohišja, tesnjenje vrat, oblika uvodnice, struktura zaklepanja in temperaturno območje sodijo v specifikacijo. Razlike med ravnanjem v zaprtih prostorih in na prostem, vključno z vrstami kablov in napeljavo, so obravnavane v tem priročnikunotranja in zunanja namestitev optičnega kabla. Uporaba notranjega okvirja na prostem je pogost vzrok zmanjšane zanesljivosti, ki se mu je mogoče izogniti.

Vrsta priključka in adapterja

ODF-je je mogoče konfigurirati s SC, LC, FC ali ST adapterji, prava izbira pa sledi obstoječim patch kablom, pigtailom in aktivnim vmesnikom opreme. Kot splošni vzorec,SC konektorjiso razširjeni v telekomunikacijah in FTTH,LC konektorjiprevladujejo podatkovni centri z visoko{0}}gototo in delo v podjetjih, FC se pojavlja v nekaterih telekomunikacijah in instrumentih, ST pa preživi v starih omrežjih. Potrdite obliko glede na ujemanjeadapterji za optična vlaknanameravate uporabiti.

Enako pozornost si zasluži poljski tip. UPC (ploske, rahlo kupolaste) čelne strani običajno zagotavljajo povratno izgubo okoli 50 dB, medtem ko APC (pod kotom 8-stopinj) končne ploskve dosežejo približno 65 dB z odbijanjem razpršene svetlobe v oblogo namesto nazaj po vlaknu, zato je APC standard v video aplikacijah PON in RF. Oba ne smeta biti povezana drug z drugim: povezava APC-to-UPC povzroči visoko vstavljeno izgubo in lahko fizično poškoduje končne ploskve obročev. Če tehtate možnosti, je ta razlagaVrste poliranja PC, UPC in APCpodrobno pokriva razlike.

Zmogljivost pladnja za spajanje

Če se bo okvir uporabljal za fuzijsko spajanje, se mora zmogljivost notranjega pladnja ujemati s številom vlaken, ne le s številom adapterja. Pogosta in frustrirajoča napaka je nakup okvirja z veliko priključki za adapter, a premalo pladnjev. Kot pravilo načrtovanja pladenj za spajanje običajno vsebuje 12 ali 24 zaščitenih spojev, tako da delo s 24-vlakni potrebuje približno enega do dva pladnja, opravilo z 48-vlakni dva do štiri itd. Ko zmanjka pladnjev, so simptomi predvidljivi: termoskrčljivih rokavov ni kam namestiti, vlaken ni mogoče zviti znotraj njihovega najmanjšega polmera upogiba, vzdrževanje pomeni ponovno motenje obstoječih spojev, prihodnje širjenje pa postane nerodno. Po praksah, ki jih povzemaZdruženje optičnih vlaken, kabli za majhne prostore običajno zahtevajo polmer upogiba okoli 25 mm po namestitvi in ​​okvir, ki tega polmera ne more zadržati, bo tiho povečal vstavljeno izgubo. Skupaj načrtujte število pladnjev, shranjevanje rokavov in pot usmerjanja ter preglejte svojefiber pigtailsvzdolž okvirja, tako da so zaključki in pladnji združljivi. Če se še vedno odločate med spajanjem in priključki-nameščenimi na terenu, je ta primerjavafuzijsko spajanjeje koristna referenca.

Kabelski vhod in dostop za vzdrževanje

Smer vhoda kabla je omejitev-resničnega sveta in ne podrobnosti. Okvirji podpirajo zadnji, stranski, zgornji ali spodnji vstop, neujemanje s postavitvijo mesta pa povzroči ostre zavoje ali neurejeno usmerjanje. Vzdrževalni dostop sledi isti logiki: z drsnim predalom ali sprednjim-dostopom je lažje delati za pogosto spremenjena omrežja, medtem ko je fiksna struktura sprejemljiva za stabilne povezave z malo spremembami. Okvir, ki je na papirju videti kompakten, je lahko težko servisirati, ko so kabli vstavljeni.

Označevanje in upravljanje kablov

Jasno označevanje prihrani čas med napakami in nadgradnjami, pri večjih okvirjih pa slabo označevanje povzroči napačne povezave, daljšo izolacijo napak in izpade, ki se jim je mogoče izogniti. Dober okvir omogoča razločno oštevilčenje vrat, namenski prostor za nalepke, obroče za napeljavo povezovalnih kablov, vezne točke, ohlapen prostor za shranjevanje in ločevanje med vhodnimi kabli in povezovalnimi kabli. Ohranite svojo usmerjanjepovezovalne vrvicenačrtovano od začetka, namesto da bi bilo dodano naknadno.

Kontrolni seznam specifikacij ODF, preden zahtevate ponudbo

Priprava teh podrobnosti, preden se obrnete na dobavitelja, skrajša-in-nazaj in zmanjša tveganje prejema napačne konfiguracije.

• Skupno število vlaken, ki jih je treba prekiniti zdaj, plus rezervni odstotek za prihodnjo rast.
• Notranja ali zunanja namestitev, za zunanjo pa ciljna ocena IP.
• Način pritrditve: 19--palčno stojalo višine U, stena, drog, DIN letev ali omarica.
• Format priključka in adapterja (SC, LC, FC ali ST) in poliranje (UPC ali APC).
• Vrsta, dolžina in količina pletenice in patch kabla.
• Število pladnjev za spajanje in zahtevana zmogljivost na pladenj.
• Razmerje in položaj cepitve za projekte PON.
• Smer vhoda kabla in zunanji premer kabla ali velikost uvodnice.
• Shema označevanja in -številčenja vrat.
• Fiksna ali drsna konstrukcija ter zahtevana dostopna stran.

Primer konfiguracije ODF

Trije anonimizirani scenariji prikazujejo, kako se zgornji dejavniki kombinirajo v praksi.

Majhna distribucijska točka stavbe FTTH

Za 24 vlaken s priključki SC/APC v dvižnem vodu običajno zadostuje kompakten stenski ODF z dvema spojnima pladnjema in spodnjim ali stranskim vhodom za kabel. Če rezervirate nekaj rezervnih vrat, ostane prostor za dodatne enote v stavbi brez dodajanja drugega okvirja.

Združevanje podatkovnega centra

Za 96 vlaken na LC v prometnem prehodu 2U visoko-gostota ODF za drsno montažo v stojalo s sprednjim dostopom in dvojnim vhodom za kabel omogoča obvladljivost popravkov in ščiti polmer upogiba pod veliko obremenitvijo patch{3}}kabla. Drsni predal je tukaj pomemben, ker so menjave pogoste.

Podeželski FTTH dostop na stebru

Za napajalni razdelilnik za več naročnikov, zunanji razdelilni okvir razdelilnika z oceno IP65 ali več, opremljen z1×32 cepilnikin priključki SC/APC, v enem ohišju obravnava tako razcepitev kot izpostavljenost okolja.

Izbira ODF glede na aplikacijo

Dostopovna omrežja FTTH in PON

Delo FTTH običajno uporablja okvirje za stensko montažo v zaprtih prostorih, okvirje na prostem na izpostavljenih dostopnih točkah in okvirje razdelilnikov PLC, kjer je potrebna pasivna delitev. Za klet, telekomunikacijsko sobo ali talno distribucijsko točko je običajno potrebna stenska enota; zunanja lokacija zahteva lokacijo na prostem-; in razdelilno vozlišče zahteva okvir razdelilnika, ki integrira razdelilnik z zaključkom. Za širši pogled na to, kaj zahteva pasivna zgradba, toPasivne komponente FTTHvodnik po nabavi je koristen spremljevalec.

Podatkovni centri in telekomunikacijske sobe

Ta okolja dajejo prednost montaži v stojalo in modularnim okvirjem z visoko-gostoto, na splošno pa zahtevajo veliko število vlaken, adapterje z visoko-gostoto LC, čisto napeljavo-kabla, zanesljivo označevanje in prostor za razširitev. V gostih omarah ima upravljanje kablov enako težo kot neobdelana gostota vrat.

Podjetniške zgradbe in kampusna omrežja

Tukaj je pravi okvir odvisen od zasnove hrbtenice. Prostor za glavno opremo pogosto uporablja okvir za pritrditev v stojalo, medtem ko talne distribucijske točke uporabljajo okvirje za pritrditev na steno. V kampusu z več-zgradbami ODF končujejo hrbtenična vlakna in zagotavljajo čisto točko povezovanja med zgradbami, stikali in sobami z opremo.

Industrijska in krmilna omrežja

Industrijska omrežja se naslanjajo na okvirje DIN letev ali kompaktne stenske enote. Okvir se mora prilegati krmilni omarici, ščititi vlakna pred mehanskimi obremenitvami in omogočiti tehnikom, da dosežejo konektorje, ne da bi se dotaknili električne napeljave, pri čemer so upoštevani vibracije, prah, temperatura ohišja in razbremenitev napetosti.

ODF proti Fiber Patch Panel proti Fiber Distribution Box

Kupci te tri pogosto zamenjujejo, ker vsi upravljajo optične povezave, vendar niso ista stvar. ODF je običajno najpopolnejša enota, ki združuje adapterske plošče, spojne pladnje, napeljavo kablov, shranjevanje in zaščito. Optična povezovalna plošča je bolj osredotočena na povezovalne popravke znotraj stojala, čeprav nekatere vključujejo spojne pladnje. Optična razdelilna omarica je običajno manjša in je nameščena bližje končnim uporabnikom, v zgradbah FTTH, v nadstropjih ali na zunanjih dostopnih lokacijah.

Kratek način za odločitev: uporabite ODF, ko potrebujete strukturirano zaključevanje, spajanje, popravke in upravljanje skupaj; uporabite povezovalno ploščo, ko potrebujete predvsem popravilo-na podlagi rack blizu aktivne opreme; in uporabite razdelilno omarico, ko potrebujete kompaktno distribucijo blizu uporabnikov. Ker se poimenovanje med dobavitelji in trgi razlikuje, presodite dejansko strukturo, zmogljivost in funkcijo namesto oznake na podatkovnem listu. Ta globlji pogled narazlike med ODF in fiber patch panelomje vredno prebrati, če se meja še vedno zdi zamegljena.

Pogoste napake pri izbiri ODF

Izbira samo po številu vrat

Število vrat je pomembno, vendar samo po sebi ni dovolj. Zmogljivost spoja, kabelski vhod, format adapterja, prostor za vzdrževanje in prostor za razširitev vplivajo na to, ali bo okvir dejansko deloval na mestu.

Ignoriranje prihodnje širitve

Poceni-ogrodje brez proste zmogljivosti postane drago v trenutku, ko se omrežje poveča. Načrtujte rast vlaken pred končno izbiro in ne po njej.

Uporaba notranjega ODF-ja na prostem

Notranji okvirji niso narejeni za dež, prah in dolgotrajno izpostavljenost na prostem. Zunanje instalacije potrebujejo ustrezno zaprto ohišje z ustrezno oceno IP in zasnovo uvodnice.

Mešanje vrst konektorjev brez načrtovanja

Izbire SC, LC, FC, APC in UPC se morajo uskladiti s povezovalnimi kabli, vezmi in aktivno opremo. Napačna kombinacija dodatno oteži namestitev in v primeru neujemajočega laka poslabša optično zmogljivost.

Pozabite na dostop do vzdrževanja

Okvir, ki je na papirju videti kompakten, je lahko težko servisirati, ko je priklopljen. Poskrbite, da lahko tehniki po namestitvi varno dosežejo adapterje, spojne pladnje in območja usmerjanja.

Pogosto zastavljena vprašanja

Zaključek

Glavne vrste optičnih razdelilnih okvirjev so okvirji za pritrditev v stojalo, okvirji za stensko montažo, okvirji za zunanjo montažo, DIN letev, razdelilnik PLC in modularni z visoko{0}}gostoto, prava izbira pa sledi številu vlaken, prostoru za namestitev, okolju, vrsti konektorja in poliranja, kapaciteti spojnega pladnja, napeljavi kablov in prihodnji širitvi. Majhna notranja lokacija morda potrebuje le okvir za pritrditev na steno; telekomunikacijske sobe in podatkovni centri običajno zahtevajo montažo v omaro ali okvirje z visoko-gostoto; Omrežja FTTH in PON pogosto uporabljajo zunanje in razdelilne okvirje PLC; in industrijske omare dobro služijo okvirji DIN letev. Pred izbiro pripravite podrobnosti projekta z zgornjim kontrolnim seznamom in okvir, ki je praktičen, zanesljiv in enostaven za vzdrževanje, bo veliko lažje določiti.
