Kako izbrati pletenico iz optičnih vlaken: specifikacije in vodnik za kupce

Postavite dva podatkovna lista dobavitelja drug poleg drugega in oba bosta bralaIL Manjši ali enak 0,3 dB, RL Večji ali enak 50 dB. Naročite pri obeh, jih spojite v isti ODF in izmerjeni proračuni povezav se lahko razlikujejo. Dve specifikaciji optičnih vlaken lahko navajata enake omejitve, medtem ko opisujeta materialno različne izdelke, ker številka, zapisana brez metode merjenja, ni specifikacija. To je marketinška trditev.

Ta vrzel je kraj, kjer se začne večina sporov glede dostave. Ko je pladenj zaprt in je OTDR sled pred stranko, se nihče ne more retroaktivno odločiti, ali je bilo navedenih 0,3 dB izmerjeno glede na referenčni kabel ali kot naključno združena vrednost, ali so adapterji v plošči v istem razredu zmogljivosti kot konektorji ali glede na katero izdajo končnega-standarda za pregled čelne strani se je tovarna ocenjevala.

Ta priročnik ne pojasnjuje, kaj je pletenica ali kako se razlikuje od patch kabla. Ta razlog je že zajet v naši opombi orazlika med fiber pigtail in patch kablom. Sledi ožje: devet vrstic, ki pripadajo specifikaciji, kaj vsaka dejansko nadzoruje in kaj se zgodi na mestu, ko ena od njih ostane prazna.

Vse spodaj se preslika v eno od teh polj. Če vaš RFQ navaja vseh devet, dva dobavitelja navajata isti izdelek in primerjava cen postane smiselna. Če navede štiri, primerjate ponudbe za različne izdelke.

Imena polj so lahka polovica. Izvedljiv RFQ vsebuje tri stolpce namesto enega, v katerih so navedene zahteve kupca, odgovor dobavitelja in dokazila o sprejemljivosti za vsako od devetih specifikacij optičnih vlaken, saj je polje, ki ga dobavitelj sme pustiti prazno, polje, o katerem se odločijo v tovarni in ne vi. Katera dokazila o sprejemu je vredno zahtevati za vsako vrstico, je tisto, kar določa preostanek tega članka.

Vrstici 1 in 2 specifikacije: enomodni v primerjavi z večmodnim vlaken Pigtail izbira in vmesnik priključka

»Enojni-način« ni specifikacija. Enojni način optičnih vlaken, zgrajen na standardu G.652D, se obnaša drugače od tistega, zgrajenega na G.657A2, katerega zmanjšana občutljivost na makroupogibe dopušča tesnejše navijanje. Kjer geometrija pladnja omogoča, da ohlapnost sedi precej nad določenim najmanjšim polmerom upogiba vlakna, je pravilen in cenejši odgovor G.652D. V kompaktnih priključnih omaricah FTTH, stenskih-ohišjih in gostih kasetah, kjer je tuljava prisiljena blizu te meje, določitev G.657A1 ali A2 zmanjša tveganje izgube-makrobenda, ki povzroča prekinjeno, temperaturno-odvisno vedenje, ki ga je zelo težko izslediti, ko je okvir zapolnjen.



Dve ločeni vprašanji se na strani več načinov združita v eno. Geometrijska združljivost je na prvem mestu: vlakna 50/125 µm (OM3, OM4, OM5) se medsebojno fizično povezujejo, medtem ko njihovo spajanje z 62,5/125 µm OM1 ustvari neujemanje velikosti jedra, ki ga ni mogoče popraviti samo z izboljšanjem poravnave spoja. Modalna pasovna širina je druga in neodvisna: kanal, zgrajen iz mešanih stopenj, deluje z najnižjo efektivno modalno pasovno širino v njem, zato je treba povezavo OM4, ki tiho vsebuje večmodni optični kabel OM3, preveriti glede na dejansko dolžino in hitrost linije, namesto da se domneva, da je sprejemljiva.

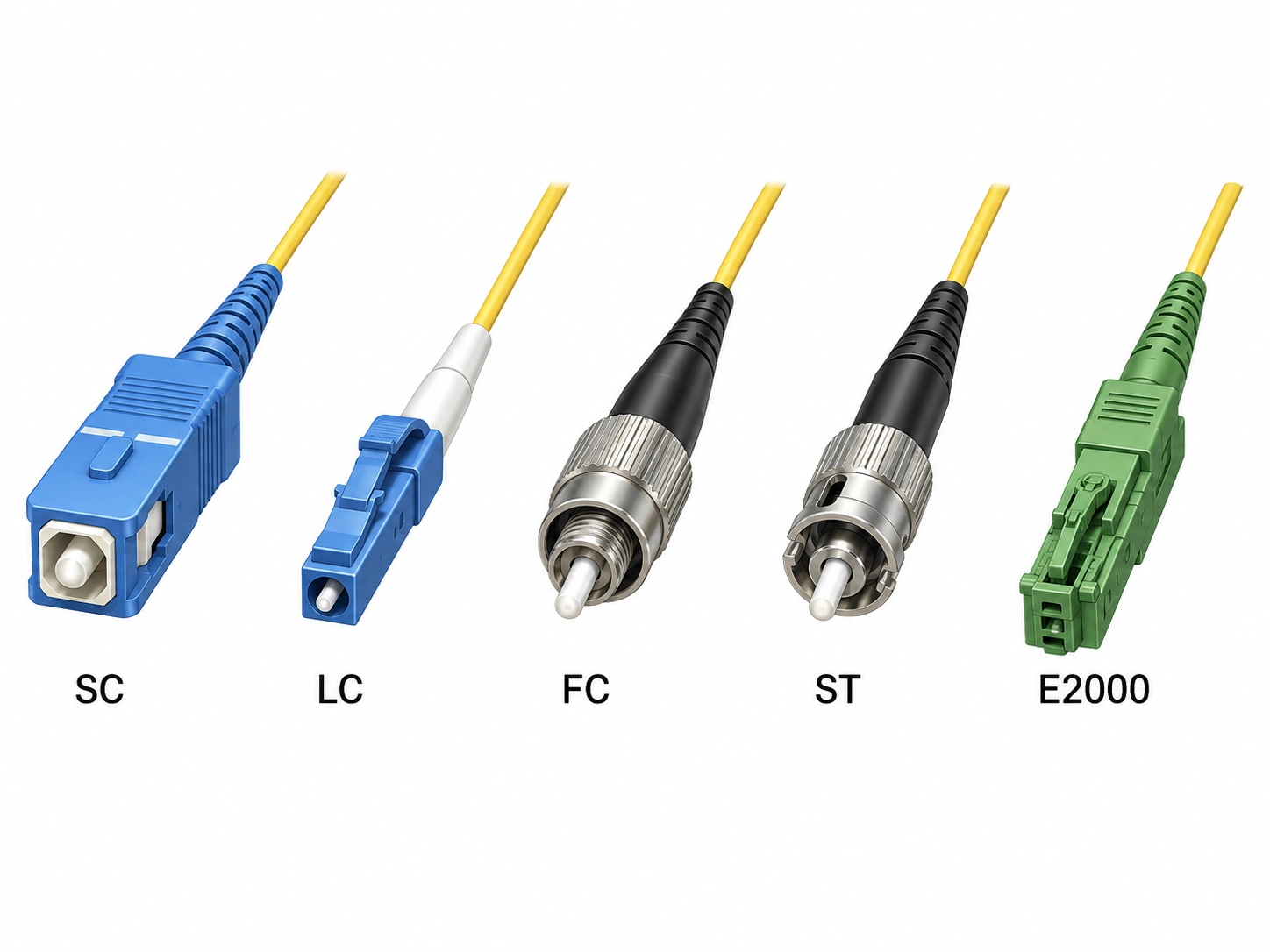

Izbira priključka je bolj mehanska kot optična. LC prevladuje nad paneli z visoko-gostoto, ker podvoji število vrat na enoto omare, SC ostaja standard v GPON in večjem delu dostopne plasti FTTH, FC pa vztraja pri testiranju in meritvah ter v starejših telekomunikacijskih okvirih. Pred neplačilom stran od tega, jenavojni vmesnik FC in kjer si še vedno zasluži svoje mestoje vredno preveriti. E2000 se pojavi tam, kjer je zahtevan vmesnik z visoko-povratno-izgubo. Kar je pomembno v vrstici specifikacij, je poimenovanje veljavnega dela IEC 61754 skupaj z družino priključkov, ker je to tisto, kar določa geometrijo parjenja, za katero so bili zgrajeni vaša plošča in adapterji.

Čelna ploskev UPC je kupolasta in se plosko prilega nasprotni strani. Končna stran APC je brušena pri 8 stopinjah, kar usmerja odbito svetlobo iz jedra v oblogo. Praktična posledica je povratna izguba. Kotni vmesniki so določeni v območju večje od ali enako 60 dB, ko so združeni, fizični-kontaktni vmesniki okoli območja večje ali enako 50–55 dB, razlika pa je najpomembnejša tam, kjer odbita moč aktivno poslabša signal, kar pomeni distribucijo PON in FTTx, CATV prekrivanja, DWDM in analogni RF transport. Za podjetniška lokalna omrežja, standardne digitalne podatkovne povezave in večino eno-načinovnih kanalov podatkovnih centrov zadostuje UPC optični kabel, ki izpolnjuje zahteve glede povratne izgube 50 dB, pod pogojem, da se lastna toleranca odbojnosti oddajnika-sprejemnika preveri in ne domneva.

Poljski tip ni polje za-postavko, je polje za-kanal. Priključek, adapter, vrata za povezovalno ploščo in vmesnik opreme se morajo vsi ujemati, RFQ pa bi moral navajati poliranje za vsak priključek za optična vlakna in vsak adapter v kanalu, namesto da predvideva, da bo inštalater opazil. Geometrija vmesnika za kotom je obdelana v naši razčlenitvikako se priključki APC razlikujejo od UPC.

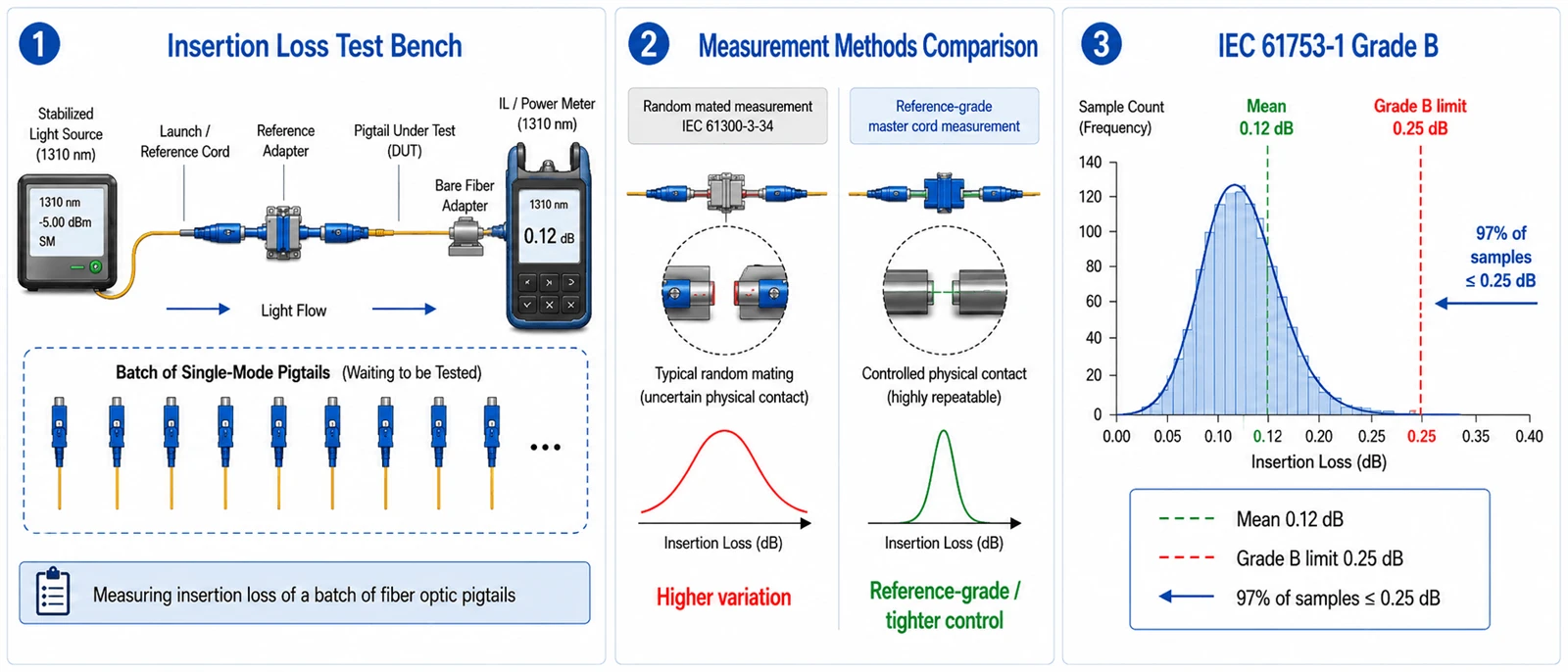

Vstavljeno izgubo za konektorski par je mogoče označiti na dva načina. Merjeno glede na referenčni-glavni kabel (nastavljen, strogo nadzorovan konektor, ki se hrani za meroslovje), proizvaja konektor laskavo. Merjeno kot anaključni kolega, kjer je kateri koli konektor iz serije spojen s katerim koli drugim, se porazdelitev razširi, ker položaja jedra obeh obročev nista več kompenzirana z idealnim partnerjem. Obe številki sta pošteni in nista enaki številki, zato je standard izgube pri vstavitvi optičnih vlaken, ki ga navajate, pomembnejši od številke, ki jo navajate.

IEC 61753-1 razrešuje dvoumnost s statistično opredelitvijo stopenj dušenja na podlagi naključnih parov z merilno metodo, določeno kot IEC 61300-3-34. Stopnja B je določena kot povprečje pri ali pod 0,12 dB z največ 0,25 dB za vsaj 97 % vzorcev, stopnja C pri največ 0,50 dB s srednjo vrednostjo 0,25 dB in stopnja D pri največ 1,0 dB. Posamezen vzorec, ki prehaja pri 0,3 dB proti referenčnemu kablu, je veliko šibkejša izjava kot serija, ki ustreza razredu B. Navedite standard z njegovo trenutno izdajo in spremembo v vrstici RFQ, enako kot bi citirali kateri koli drug dokument o sprejemu.

Ena razlika se nenehno izgubi, tudi v podatkovnih listih dobaviteljev, ki bi morali vedeti bolje.Stopnje slabljenja in stopnje povratne izgube sta dve vzporedni lestvici, ne ena.Črkovne stopnje B, C in D opisujejo vstavljeno izgubo. Povratna izguba je določena ločeno, pri čemer je kotni-nivoj vmesnika definiran na Večji ali enak 60 dB. Napis "Razred B" na RFQ torej ne pove ničesar o odbojnosti, pletenica iz optičnih vlaken pa lahko ustreza razredu B, medtem ko prenaša kakršno koli povratno izgubo, ki jo je dobavitelj izbral. Navedite oboje.

Stopnja B zahteva nadzorovano orientacijo jedra

Doseganje stopnje B dosledno običajno zahteva nadzor nad tem, kje se nahaja jedro vlakna glede na os obročka, kar v praksi pomeni, da sestavljavec usmeri in pritrdi obroček, tako da ekscentričnost jedra pade v znani smeri. Dobavitelj brez tega koraka lahko proizvede dober vzorec. Izdelava dobregadistribucijaje drugačna zmogljivost, zato so revizije serije IEC 61755-3 iz leta 2024 formalizirale statistiko ekscentričnosti jedra za te vmesnike.

Adapter je del izmerjene povezave

Objemka je tista, ki drži obe obročki koaksialno, zato lahko ohlapni-adapter tolerance prepreči, da bi sestavljena povezava dosegla predvideno porazdelitev dušenja, tudi če je vrhunska pletenica optičnih vlaken v ravni. Preverite kot soparno povezavo in ne kot komponento. To je enostavno zgrešiti prav zato, ker vhodna inšpekcija običajno testira samo pletenico.

Pod številkami izgub se nahajajo geometrijski parametri, ki jih ustvarjajo: polmer ukrivljenosti, odmik vrha (kako daleč je najvišja točka kupole od osi vlakna) in višina vlakna, štrlina ali podrez vlakna glede na obroč. Skupaj določata, ali se jedri dejansko dotikata pod obremenitvijo vzmeti. To so rezultati procesa poliranja, ne izbire dizajna, zato so najhitrejši način za razlikovanje nadzorovane proizvodne linije od podizvajalske.

Čistoča je druga polovica. Kon-kontaminacija čelne strani je v industriji vedno znova opredeljena kot glavni vzrok za okvaro v nameščenih optičnih omrežjih in na 9 µm eno-načinskem jedru lahko delec, ki sedi v območju jedra, povzroči resno slabljenje ali odboj in ne obrobnega. Običajno se pokaže tudi kot zmanjšana povratna izguba, preden se pokaže kot zmanjšana vstavljena izguba, tako da lahko odčitek-merilnika moči ostane znotraj specifikacije, medtem ko koherentni ali ojačani sistem že porabi rezervo.

Optična zmogljivost je glavna in vizualni pregled ni sam

Tretja izdaja standarda IEC 61300-3-35 iz leta 2022 neposredno navaja, da je vizualni pregled dodatek k merjenju slabljenja in povratne izgube in ga ne nadomešča. Gre še dlje: konektor, ki je bil očiščen nezaščitenih ostankov in še vedno ne opravi vizualnega pregleda, ni samodejno zavrnjen, če ustreza določeni optični zmogljivosti (IEC). Klavzula RFQ, ki se glasi "zavrnitev ob vizualni napaki", je torej v nasprotju s trenutnim standardom. Pravilo sprejemljivosti napišite tako, kot piše v standardu, z nadzorom in optično kvalifikacijo ter optično zmogljivostjo.

Navedite letnico izdaje, ker so se merila premaknila

Tretja izdaja je odstranila zahteve za inšpekcijo za coni C in D ter prepisala dele meril za cono A in B. "Skladno z IEC 61300-3-35" brez datuma je torej neizvršljivo, ker se dobavitelj in kupec lahko ocenita glede na različne nize pravil in oba govorita resnico (Fluke Networks).

Avtomatizirajte razvrščanje in obravnavajte embalažo kot del specifikacije

Človeška presoja uspešno/neuspešno se razlikuje glede na tehnika, svetlobo okolice in zaslon, zaradi česar odločitve o sprejemu niso -ponovljive, medtem ko avtomatizirana analiza slike ustvari rezultat, ki ga je mogoče priložiti serijskemu zapisu. Embalaža je pomembnejša, kot je videti: nepre-hermetična embalaža ni dolgoročno{3}}jamstvo čistoče, zato neodprte ne smete brati kot čisto. Pokrovčki za prah in način pakiranja spadajo na specifikacijski list optičnih vlaken, terenski pregled pred parjenjem pa ostaja obvezen ne glede na to, kako dobri so videti tovarniški podatki.

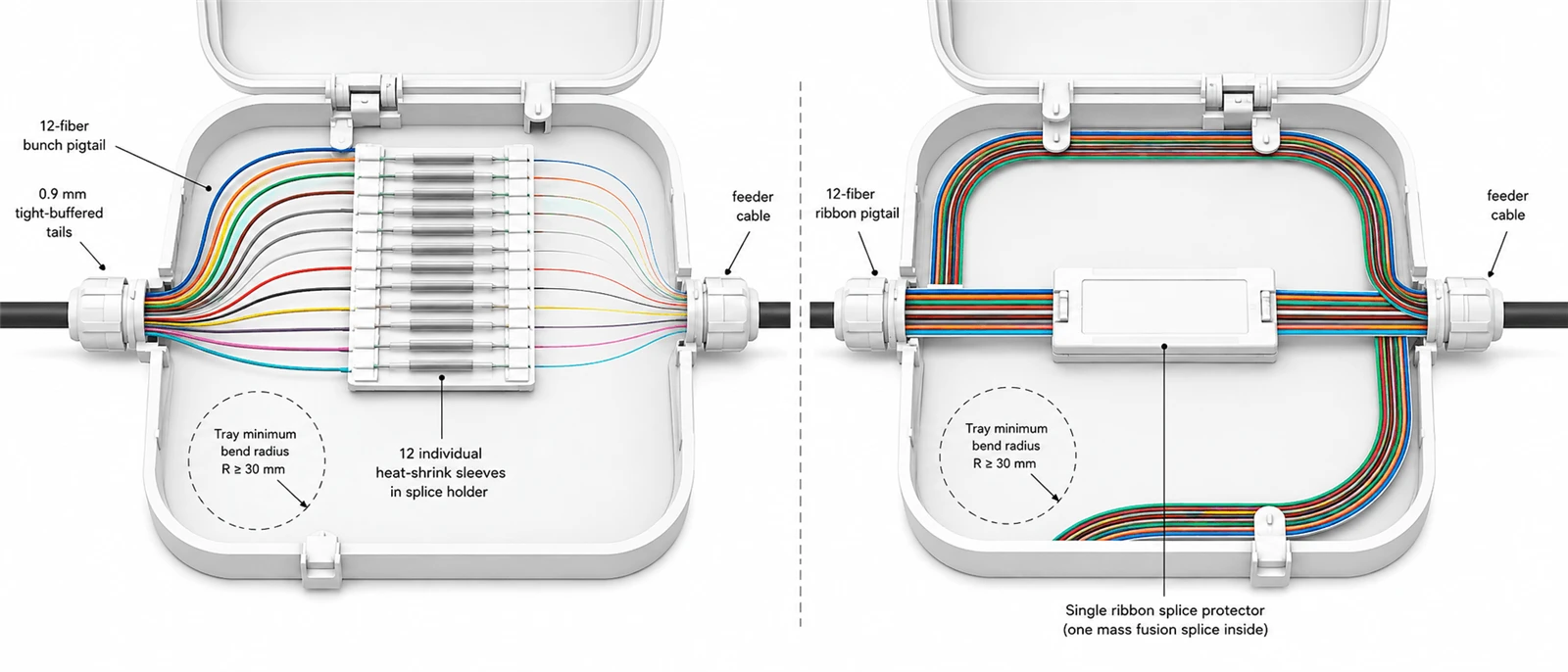

Struktura se izbere glede na ohišje. Konstrukcija s tesnim-blažilnikom debeline 0,9 mm je privzeta za delo s spojnimi-pladnji, ker usmerja in zvija v zaprtih pladnjih, medtem ko konstrukcije s plaščem debeline 2,0 mm in 3,0 mm dodajo zaščito pred zmečkami in natezno zaščito, kjer se rep večkrat obravnava ali zapusti ohišje. Težje jopiče je izrazito težje zviti znotraj pladnja, zgrajenega okoli majhnega najmanjšega polmera, kar je praktična omejitev, kako daleč lahko greste na tej lestvici. Med dvema metodama spajanja obstaja resnična odločitev: 12-vlakneni snop optičnih vlaken se spaja posamezno, kar ustreza mešanim ali faznim zaključkom, medtem ko se trak zaključi z masno fuzijo, ki je dramatično hitrejša v obsegu, vendar zahteva trakasta vlakna na vhodni strani in ujemajoč se režim zaščite spoja. Naročanje traku v napravo, prekinjeno za individualno spajanje, pretvori prihranek dela v delovno kazen.

Barvna koda za 12 vlaken lahko sledi TIA-598 ali konvenciji IEC, odvisno od specifikacije projekta. Poimenujte standard v vrstici s specifikacijami, namesto da napišete "standardne barve", in ga preverite glede na zaporedje, ki je že nameščeno v okvirju, ker okvir, poseljen v skladu z dvema konvencijama, naredi vsako prihodnjo sled napake počasnejšo. To preverjanje sodi ob sprejemu ODF in upravljanju vlaken in ne ob prvi napaki.

Dolžina je polje, ki se najpogosteje izpolni iz navade in je bolj aritmetika kot prednost. Izberite pot usmerjanja od točke spoja do zaključka, dodajte ohlapnost, ki jo pladenj potrebuje za navijanje pri določenem najmanjšem polmeru upogiba, dodajte servisni dodatek in nato zaokrožite na naslednji standardni korak. Obdelana ilustracija: 1,2 m dolga pot, dve tuljavi v pladnju, katerih navedeni najmanjši radij je 30 mm (približno 0,19 m vlakna na zavoj, torej 0,38 m), plus 0,1 m na zaključku, da 1,68 m, kar postane vrstni red 2,0 m. Naročite pod to in vlakno je potisnjeno čez mejo upogiba, kar povzroči oslabitev, ki se pojavi šele, ko je pladenj zaprt. Red precej nad njim in presežek zamaši kaseto in ovira kasnejše delo. Ista aritmetika odloča o tem, ali ima ohišje samo zmogljivost, kar je točka, na kateriizbira patch panela in ohišjani več ločena odločitev od specifikacije optičnih vlaken.

Izbira jakne je pred vsem drugim odvisna od kodeksa požara. PVC je pogosto ponujen material za-splošne namene, pletenica iz optičnih vlaken LSZH je določena, kjer sta urejena toksičnost dima in motnost v zaprtih bivajočih prostorih, oznaki OFNR in OFNP pa veljata, kjer veljajo seznami dvižnih in plenumskih cevi. To so odločitve glede skladnosti in ne uspešnosti. Napišite seznam, ki ga zahteva vaša lokalna gradbena, električna in požarna koda, namesto imena materiala, ker se zahteva razlikuje glede na jurisdikcijo in specifikacijo projekta.

Standardna notranja optična pletenica ni izdelana za neposredno izpostavljenost na prostem in bi to raje rekli pred naročilom kot po njem. Nima UV{1}}stabilnega, vremensko-odpornega plašča in ojačitve, potrebne za preživetje temperaturnih ciklov, vdora vlage in mehanskih obremenitev. Tudi "na prostem" ni en pogoj, oklepno in vodoodporno pa nista zamenljiva odgovora. Izpostavljenost ultravijoličnim žarkom poganja kemijo plašča, stoječa voda ali kondenzacija poganja tesnjenje in zaščito pred vdorom, tveganje pred glodalci in mehanskimi udarci poganja oklep, temperaturno območje pa poganja izbiro materiala in kvalifikacijo, za katero je bil sestav preizkušen. Določite pogoje, ki jih bo videl sklop, in pustite, da konstrukcija sledi.

Mehanske omejitve sodijo v isto vrstico kot lastne številke sklopa. Številke vlečne napetosti, navedene za zunanji-glavni kabel obrata, se ne prenesejo na kratek konektorski sklop, katerega omejevalni parametri so natezna ocena repnega kabla in zadrževalna sila konektorja zaključenega konca. Oboje zahtevajte iz podatkovnega lista določene konstrukcije, ki jo naročate, in ju zahtevajte za SKU in ne za družino izdelkov.

Telcordia GR-326-CORE je največkrat citirana in največkrat napačno uporabljena poverilnica v tej kategoriji izdelkov. Določa splošne zahteve za konektorje, ki se uporabljajo za spajanje enomodnih optičnih vlaken, in za premične sklope iz njih (Telcordia). Konektorji, ki jih je mogoče namestiti na terenu, so ločeno zajeti pod GR-1081, izdelki za čiščenje konektorjev pa pod GR-2923.

Najpogosteje citiran dokument ob njem je napačno citiran.GR-1435-CORE so "Generic Requirements for Multi-Fiber Optical Connectors", kar pomeni večvlaknena, ne večmodna.Obravnava konektorje z več-vlaknami, kot so sklopi v slogu-MPO, in njegova tema je še vedno enojni-način. Veliko dobaviteljske literature ga opisuje kot večmodnega primerka GR-326, kupci pa to napako podedujejo v svojih RFQ. Če dobavitelj ponudi dokumentacijo GR-326 za podporo večmodnega optičnega kabla, pravilen odgovor ni zahtevati GR-1435. Zavedati se je treba, da noben dokument Telcordie GR v tej družini ne pokriva izdelka, in namesto tega določiti sprejemanje ocen zmogljivosti IEC in podatkov o preskusih serije.

Dokazila o usposobljenosti in dokazila o dostavi niso isti dokument

Poročilo o kvalifikacijah GR-326 opisuje zasnovo konektorja, ki je preživel preskusni režim; nič ne pove o kolutu, ki bo prišel naslednji mesec. ISO 9001 potrjuje, da je proizvodni proces dokumentiran in nadzorovan, ne pa, da katera koli serija izpolnjuje optično specifikacijo, CE in RoHS pa sta deklaraciji-za dostop do trga in snovi. Vašo pošiljko opisuje testni zapis, povezan z vašo serijo, ki navaja metodo merjenja, valovno dolžino, osnovo vzorca in identifikator serije. Pri odobritvi zasnove priključka v omrežni standard prosite za kvalifikacijo tretje osebe. Zahtevajte zapise o serijah, ko sprejemate dostavo naročila z optičnimi vlakni. Oboje zmede zaradi tega, ker kupci na koncu dobijo impresiven certifikat in nepreverljiv kolut.

Istih devet polj ustvarja bistveno različne optične in mehanske zahteve glede na to, kje izdelek pristane. Oba spodnja stolpca sta ilustrativna izhodiščna specifikacija, ki izhaja iz navedenih predpostavk, ne univerzalna zahteva.

Predpostavke in kako izdelajo oceno.Stolpec GPON predvideva proračun PON razreda B+ 28 dB, razdelilnik 1:32, ki porabi približno 17,5 dB, približno 5 dB izgube vlaken in spoja ter dva povezana para konektorjev. To pusti več dB nedodeljenih, tako da je stopnja C zadostna in navedba stopnje B kupi maržo, ki je povezava ne potrebuje. Stolpec podatkovnega centra predvideva proračun kanala blizu 2,6 dB pri načrtovani hitrosti in dosegu, približno 1,0 dB izgube vlaken in spoja, 0,6 dB kot inženirsko rezervo in štirje povezani pari, ki si delijo preostalih 1,0 dB. To omogoča povprečje 0,25 dB na par, ki bi ga razred C v celoti porabil brez prostora za glavo, medtem ko povprečje 0,12 dB razreda B pušča prostor za staranje in ponovno -parjenje. Spremenite razmerje delitve, število parov ali rezervirano maržo in s tem se spremeni priporočilo za oceno. Ocena je rezultat proračuna in ne atribut prijave.

Na naši strani je devet polj preslikanih na proizvodne korake, ki puščajo zapise: preverjanje vhodnih vlaken in obročev, cepitev in čiščenje, sestavljanje konektorja s temperaturno-nadzorovanim utrjevanjem, ločeni programi za poliranje za UPC in APC, avtomatsko pregledovanje končne-ploskve in optično testiranje za vstavljeno izgubo, povratno izgubo, kontinuiteto, polarnost, barvno zaporedje in dolžino pred končnim označevanjem. Katerega od teh zapisov je vredno zahtevati, je odvisno od uporabe in praktičnih razlik med njimiFTTH, ODF in okolja podatkovnih centrovodločite se, ali potrebujete podatke po-izdelku ali statistiko serije.

Napiši devet vrstic. V vrstici 4 navedite merilno metodo in stopnjo dušenja ločeno od zahteve glede povratne izgube, v vrstici 5 navedite leto izdaje in veljavno pravilo o sprejemu, navedite vrsto laka kot izjavo za-celoten kanal in ne za posamezen element, izračunajte dolžino iz ohišja in zahtevajte vrednosti natezne in zadrževalne vrednosti za SKU in ne za družino. Samo to odpravi večino sporov glede dostave, ki jih povzroča ta kategorija izdelkov.

Za ostalo raje zahtevajte dokumente kot zagotovila. Na voljo z naročilom: podatkovni listi, zapisi o preskusih na-izdelek ali na-serijo z navedeno metodo merjenja, poročila o vnesenih izgubah in izgubah pri povratku, seznami pakiranja in potrdila o skladnosti. Lahkozahtevajte vzorec, preizkušen v skladu z vašo lastno-specifikacijo devetih vrstic, z zapisom preskusa serije. Pošljite devet polj in odgovorili vam bomo v enaki obliki, vključno z vrsticami, ki bi jih vrnili. Celotne možnosti specifikacij in polja za prilagajanje so navedena nastran izdelka z optičnimi vlakni.
