Oklepni povezovalni kabel MPO/MTP ovija jekleno-cev ali s-kevlarjem ojačan plašč okoli sklopa z več-vlakni, da preživi udarne obremenitve, izpostavljenost glodavcem in visoka-vibracijska okolja. Standardni magistralni kabel MPO uporablja lažjo konstrukcijo z dvojnim-ohišjem, ki je optimizirana za čiste, podnebno-nadzorovane poti podatkovnega centra. Izbira med njima je odvisna od tega, kje bo kabel živel, kolikšna je fizična obremenitev in ali lahko vaš proračun za povezavo absorbira nekoliko večjo vstavljeno izgubo zaradi debelejše konstrukcije oklepnega dizajna.
Zakaj je ta primerjava pomembna prav zdaj
Arhitekti podatkovnih centrov so uporabljali preprost klic: magistralni kabli za hrbtenične povezave, povezovalni kabli za kratke preskoke znotraj omare. Ta razlika še vedno velja, vendar se je fizično okolje okoli optične infrastrukture spremenilo. Razmestitve na robu potiskajo sklope MPO v tovarniška tla, rudarske nadzorne sobe in zunanja zavetja 5G, kjer bi standardni glavni kabel odpovedal v nekaj mesecih. Medtem pa operaterji v hiperrazsežnosti, ki združijo na tisoče 400G in 800G povezav v eno dvorano, potrebujejo vsako desetinko dB, ki jo lahko prihranijo -, kar pomeni, da morajo biti zelo pozorni na to, ali oklepni plašč dodaja nepotrebno dušenje na zaščiteni poti.
Pravo inženirsko vprašanje ni, kateri kabel je "boljši". Kateri kabel ustreza mehanskim in optičnim zahtevam določenega segmenta povezave.
Kamor sodi posamezna vrsta kabla
Preden primerjate specifikacije, je koristno razmisliti o scenarijih uvedbe. Okolica kabla - in ne njegov seznam funkcij - bi morala voditi vsako odločitev o izbiri. Vsak spodnji scenarij označuje tudi mehanske in optične dejavnike, ki bi jih morali pretehtati, tako da je logika ocenjevanja vgrajena v kontekst in ne na ločenem kontrolnem seznamu.
Znotraj omarice-podatkovnega centra z nadzorovanim podnebjem so standardni magistralni kabli MPO prava izbira. Okolje je čisto, temperaturno-stabilno in fizično zaščiteno. Kabli se tukaj soočajo le z zmernimi nateznimi obremenitvami med namestitvijo, občasnim bočnim pritiskom sosednjih kablov in vibracijami zaradi HVAC. Dvo{5}}slojni plašč - notranja aramidna preja in zunanji ovoj z oznako LSZH ali-plenum- - poskrbijo za vse to udobno, hkrati pa izpolnjujejo mehanske zahteve IEC 60794 in TIA-568. Uporaba oklepnih kablov v tej nastavitvi poveča stroške, težo in premer, ne da bi zagotovila pomembno izboljšanje zanesljivosti. Glavni kabli s 24 ali 48 vlakni učinkovito povezujejo hrbtenične-in-listne preklopne plasti z optiko QSFP28 ali QSFP-DD, njihov manjši zunanji premer 3,0 mm pa omogoča preprosto usmerjanje skozi pladnje za upravljanje kablov z visoko gostoto.
Med-teki hrbtenice pod dvignjenim podom zahtevajo več razmisleka. Sodoben objekt z zatesnjenimi kabelskimi policami se lahko zanese na standardne debla. Toda starejše stavbe z odprtimi potmi pod povišanimi talnimi ploščicami pripovedujejo drugačno zgodbo - peš promet, vozni vozički in občasna aktivnost glodalcev ustvarjajo nevarnosti zmečkanin in odrgnin, ki jih konstrukcija z dvojnim-plaščem nikoli ni bila zasnovana. Če imate dokumentirane incidente s škodljivci ali si vaše poti delijo s težko opremo, samo to upravičuje oklepne sklope MPO na segmentih hrbtenice. Odločitev je enostavna: preglejte pot, ocenite realne mehanske grožnje in pustite, da vas vodijo fizični dokazi.
Industrijska in robna okolja puščajo malo prostora za razpravo. Tovarniška tla izpostavljajo kable stalnim tresljajem strojev. Nadzorne sobe v rudarstvu povzročajo onesnaženje z delci in ekstremne temperature. Zunanje omare 5G krožijo skozi pogoje zmrzovanja-odmrzovanja in izpostavljenosti UV-žarkom. Razmestitve na vojaškem terenu združujejo vse zgoraj navedeno s tveganjem udarca. V teh nastavitvah sta nazivno območje delovanja standardnega glavnega kabla od –20 stopinj do +60 stopinj in njegova odpornost proti zmečkanju približno 100–200 N preprosto nezadostna. Oklepni povezovalni kabli MPO, ocenjeni od –40 stopinj do +75 stopinj in sposobni prenesti več kot 1000 N bočne udarne sile, tukaj niso vrhunska nadgradnja - ampak so osnovna zahteva. Če vaša povezava poteka skozi kateri koli prostor, ki nima tradicionalne zaščite podatkovnega centra, oklepna možnost odstrani način okvare, ki ga nobeno skrbno upravljanje kablov ne more popolnoma odpraviti.

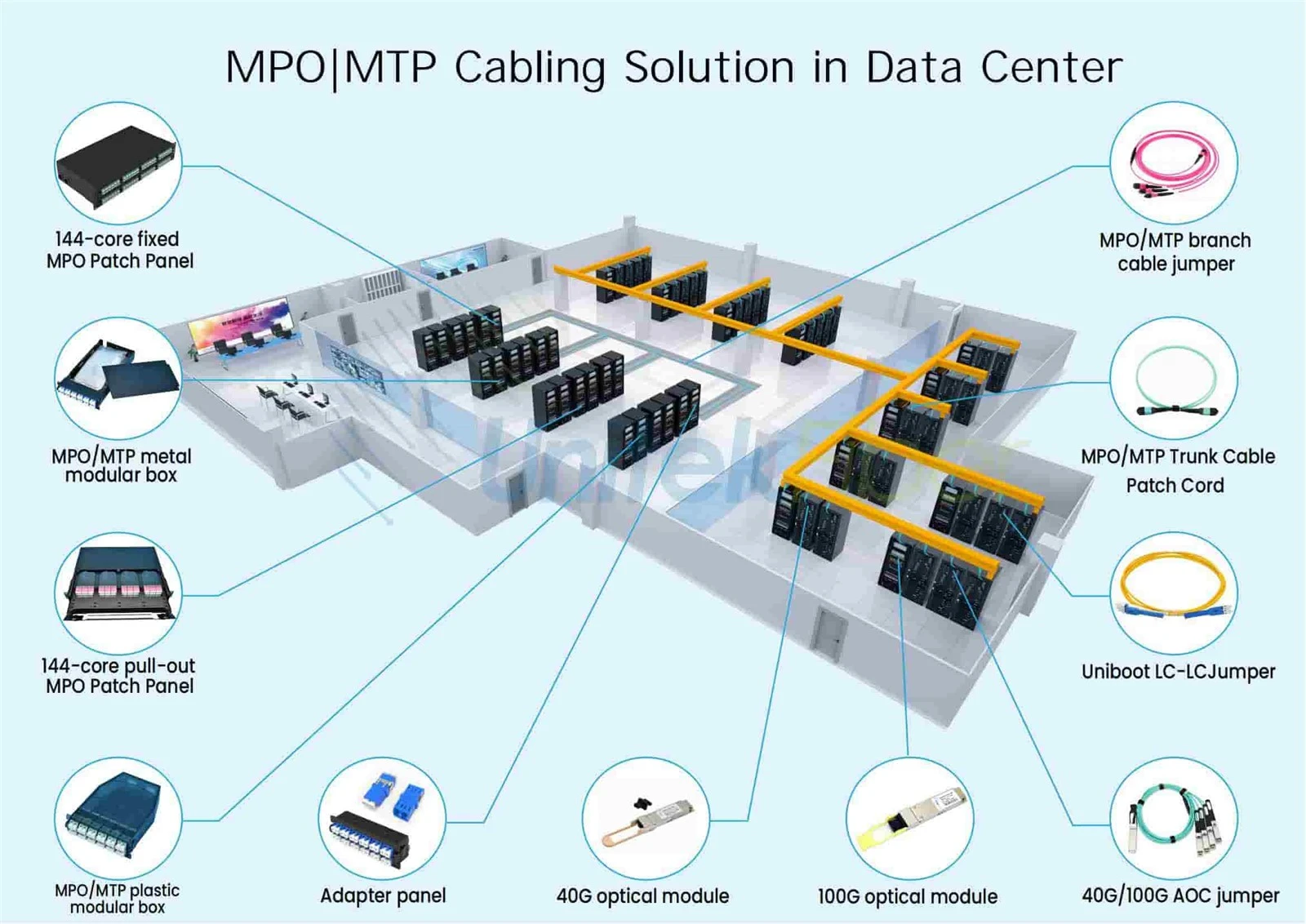

Kratke navzkrižne{0}}povezave znotraj omare - običajno manj kot dva metra med kasetami, adapterskimi ploščami in sprejemniki - dajejo prednost standarduMTP/MPO multimode patch kabli. Okolje je popolnoma zaprto, kabla po začetni namestitvi komajda rokujemo, fleksibilnost pa je pomembnejša od odpornosti na udarce. Oklepna togost lahko dejansko deluje proti vam v tesnih ohišjih, kjer je polmer upogiba zelo pomemben.

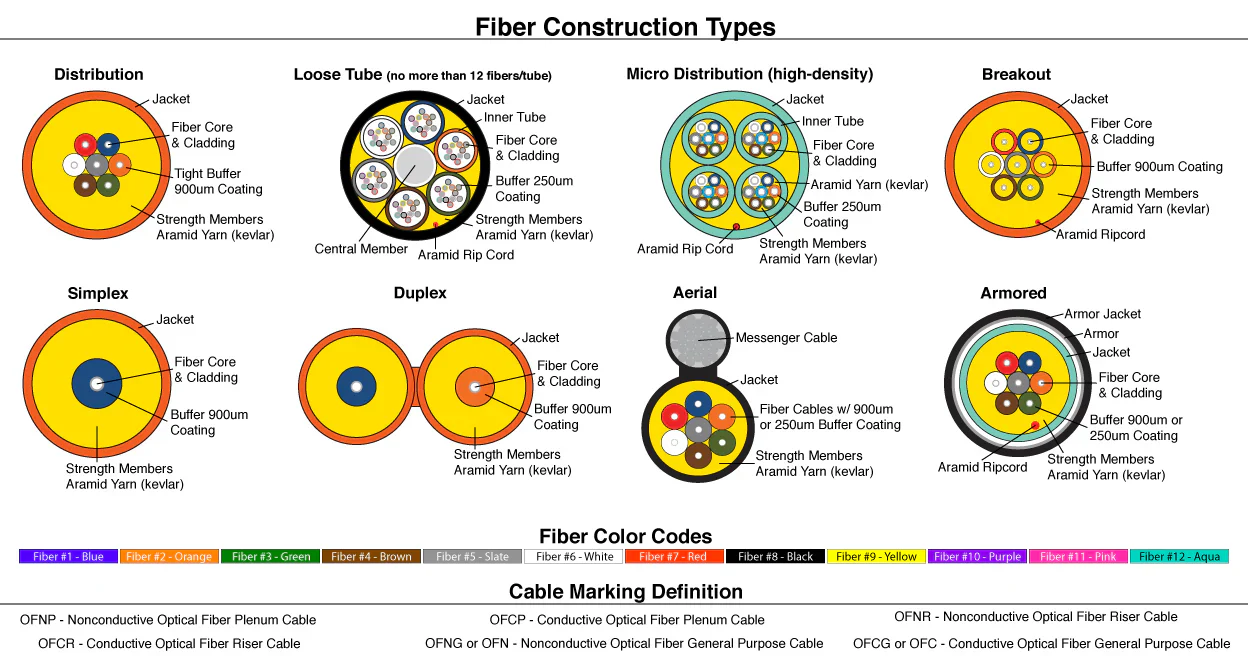

Kaj je pravzaprav znotraj vsakega kabla
Standardni glavni kabel MPO običajno združuje od 12 do 144 vlaken znotraj dvoslojnega-sloja. TheVtični kabel MTP/MPO OM3v standardni obliki ima zunanji premer približno 3,0 mm. Oba konca sta tovarniško-zaključena z natančno-poliranimi MT nastavki - 8, 12 ali 24 vlaken na konektor - in vsak sklop je dobavljen s posameznimi preskusnimi poročili, ki prikazujejo vstavljeno izgubo na kanal. Konstrukcija je namenoma minimalna: ravno dovolj zaščite za nadzorovano notranjo pot, ki ohranja nizko težo in olajša rokovanje v gostih kabelskih policah.
Oklepni povezovalni kabli MPO/MTP uvajajo valovito jekleno cev ali prepleten aluminijast oklep med snop vlaken in zunanji plašč. Nekateri modeli nanesejo aramidno prejo na jekleni trdnostni element, s čimer povečajo odpornost proti zmečkanju na približno desetkrat večjo odpornost standardnih konstrukcij. To poveča zunanji premer na 4,0–5,0 mm in doda težo. Vendar pa sodobni oklepni modeli ostajajo presenetljivo prilagodljivi. Dobro-zasnovan oklepni kabel MPO lahko doseže najmanjši radij upogiba okoli 50 mm, kar je izvedljivo v večini okolij strukturiranih kablov. Ključno razlikovanje pri izdelavi je, ali je vmesna plast med oklepom in vlaknenim trakom - brez nje lahko togi oklep pritisne na vlakna na točkah upogiba in povzroči mikro{10}}izgubo zaradi upogiba, ki se ne bi pokazala pri-preizkusu izgube izgube pri vstavitvi ravnega kabla.
Ali vas Armor stane signala?
Sam oklepni plašč neposredno ne poveča vnesene izgube na vmesniku konektorja. Vstavljena izguba je odvisna od geometrije obroča, poravnave vlaken in-kakovosti poliranja končne ploskve - ne pa od tega, kaj je ovito okoli telesa kabla. Konektor MTP z nizkimi -izgubami na oklepnem sklopu še vedno dosega 0,15–0,25 dB na par, ko je pravilno izdelan, kar je enako istemu konektorju na standardnem prtljažniku. Pri valovnih dolžinah 400G SR4 oba tipa kabla, ki uporabljata enakovredne razrede konektorjev, zagotavljata funkcionalno enako izgubo - običajno 0,15–0,35 dB za večmodne sklope OM4.
Kjer lahko oklep povzroči kazen, je mikro{0}}upogibanje. Če je jeklena cev slabo izdelana ali je kabel napeljan z zavoji, ki so bolj tesni od določenega minimuma, se oklep stisne ob trak iz vlaken in pride do slabljenja mikro-upogiba. To je vprašanje kakovosti izdelave in vprašanje discipline namestitve, ne pa neločljiva lastnost oklepne konstrukcije. Pri ocenjevanju oklepnih kablov MPO vedno zahtevajte-podatke o preskusu slabljenja zaradi upogiba - ne samo potrdilo o izgubi statičnega vstavljanja-. Vsak prodajalec, ki ponuja le ravni-številke izgube kabla, morda skriva težavo z mikro{10}}upogibom. Za globlje razumevanje, kako razredi vlaken vplivajo na proračune za izgube,Primerjava večmodnih vlaken OM1 do OM5zagotavlja uporaben kontekst o modalni pasovni širini in značilnostih slabljenja v različnih razredih vlaken.
To tudi pomeni, da morate za kateri koli segment povezave, kjer je vaš proračun za optične izgube nizek -, kot je dolg doseg 400G SR4, ki se potiska blizu 100-metrske meje OM4 -, upoštevati tveganje slabljenja zaradi upogiba oklepnega kabla, če usmerjevalna pot vključuje tesne zavoje. Če je pot ravna in prostrana, vas oklep optično ne bo stal nič. Če pot prisili kabel skozi več tesnih ovinkov, lahko lastna prožnost standardnega kabla dejansko zagotovi nižjo skupno izgubo povezave v praksi.
Podrobna mehanska zaščita
Standardni glavni kabli MPO prenesejo obremenitve v okoljih strukturiranih kablov: zmerne natezne obremenitve med potegi namestitve, stranski pritisk snopov kablov v skupnih pladnjih in nizke-nivoje vibracij iz sistemov stavb. Zasnova z dvojnim-ohišjem, ojačana z aramidno prejo, izpolnjuje mehanske zahteve IEC 60794 in TIA-568 za kable v notranjih prostorih. To niso lomljivi kabli - ampak so preprosto zasnovani za pogoje, s katerimi se bodo dejansko srečali v dobro upravljanem objektu.
Oklepni sklopi obravnavajo drugačen profil grožnje. Jeklena ali aluminijasta plast je odporna na tlačne sile, ki bi trajno deformirale standardni plašč. Kotalni stoli na dvignjenih-tlah, težki vozički v skladišču, zobje glodalcev v objektu, kjer je zatiranje škodljivcev nepopolno - to niso teoretična tveganja; so dokumentirani načini okvar, s katerimi se ekipe za vzdrževanje vlaken redno srečujejo. Nekatere oklepne konstrukcije MPO prenesejo več kot 1000 N bočne udarne sile, kar je pet do desetkrat več kot standardne konstrukcije. Razširjeno temperaturno območje (–40 stopinj do +75 stopinj v primerjavi z –20 stopinj do +60 stopinj za tipične notranje debla) dodatno razlikuje med obema za kakršno koli uporabo zunaj klimatsko-prostorov.
Pri ocenjevanju, ali določen segment potrebuje oklep, preštejte fizične dejavnike tveganja vzdolž dejanske poti kabla: izpostavljenost zmečkanini ali udarcu, dokumentirana aktivnost glodalcev ali škodljivcev, nihanja temperature ali vlažnosti, ki presegajo norme v zaprtih prostorih, in ali se sile napeljave upogibajo bolj kot 50 mm. Dva ali več teh dejavnikov na enem odseku poti daje močan argument za oklepno konstrukcijo. Če je pot v celoti zaprta, klimatsko-nadzorovana in brez mehanskih nevarnosti, standardni glavni kabel zagotavlja enako optično zmogljivost z manj razsute količine in stroškov.
Polarnost in združljivost
Tako oklepni kot standardni sklopi MPO sledijo istim metodam polarnosti TIA-568 - tip A (ravno-skozi), tip B (obrnjen) in tip C (obračanje v paru). Plast oklepa ne vpliva na poravnavo nožic, konfiguracijo spola ali interoperabilnost konektorja. Ženski oklepni kabel MPO-12 se poveže z moškim standardnim vmesnikom MPO-12 brez kakršnih koli težav z združljivostjo in lahko prosto mešate oklepne in standardne segmente znotraj iste povezave, če se število vlaken, vrsta polarnosti in razred konektorja ujemajo.
En praktični premislek, ki ga je vredno omeniti: ker so oklepni kabli trši, skrbno načrtujte usmeritev konektorjev v tesnih ohišjih. Od ključ-do ključ-dol parjenje v gosto poseljenemMPO/MTP optična adapterska ploščalahko zahteva dodaten prostor, ko oklep kabla preprečuje tesne upogibe, ki jih standardni kabli brez težav obvladajo. To ni težava z združljivostjo -, to je podrobnost načrtovanja upravljanja kablov, ki lahko prihrani veliko frustracij med namestitvijo, če je obravnavana na risbi višine omare, preden kabli prispejo na lokacijo.
Za prelomne aplikacije, kjer se deblo MPO napaja v posamezne dupleksne povezave,Kabli snopa MTP/MPO na SC ali LCzagotovijo prehod in enako oklepno-v-standardno vrednotenje velja za prebojni segment glede na njegovo fizično okolje.
Pogosto zastavljena vprašanja
V: Ali lahko v isti povezavi kombiniram oklepne povezovalne kable MPO s standardnimi glavnimi kabli MPO?
O: Da. Oklepni in standardni sklopi MPO uporabljajo identične konektorje MTP/MPO, skladne z IEC 61754-7 in TIA-604-5. Ženski oklepni kabel se poveže z moškim standardnim prtljažnikom prek katere koli združljive adapterske plošče. Oklep vpliva samo na telo kabla, ne pa na optični vmesnik. Preverite, ali imata oba sklopa enako število vlaken, vrsto polaritete in razred konektorja (standardni ali nizkoizgubni), da se izognete neusklajenim vstavljenim izgubam.
V: Ali oklepni jopič vpliva na postopke čiščenja in pregledovanja?
O: Ne. Končna stran-konektorja je enaka pri oklepnih in standardnih sklopih. Uporabite isti MTP{3}}specifični kolut-vrste ali čistilo za kasete, preglejte z 200x+ optičnim daljnogledom pred vsakim spajanjem in imejte pokrovčke proti prahu na mestu, ko priključki niso v uporabi. Oklep nima nobenega vpliva na kontaminacijo obročev ali dostop za čiščenje.
V: Kakšno število vlaken je na voljo v oklepnih kablih MPO/MTP?
O: Oklepni kabli MPO so običajno na voljo v konfiguracijah z 8- vlakni, 12 vlakni in 24 vlakni, ki se ujemajo s standardnimi številkami, ki se uporabljajo v vzporedni optiki 40G, 100G, 200G in 400G. Nekateri proizvajalci ponujajo oklepne kanale s 48 vlakni in več za hrbtenične aplikacije, čeprav je razpoložljivost različna. Različici z 12 in 24 vlakni pokrivata veliko večino podatkovnih centrov in primerov industrijske uporabe.
V: Ali je oklepni kabel MPO primeren za plenumske prostore?
O: Odvisno od ocene jakne. Plast oklepa sama po sebi ne določa stopnje ognja - določa jo material zunanjega plašča. Oklepni kabli MPO so na voljo z možnostmi OFNP (plenum), OFNR (dvižni vod) in plašč LSZH. Pred namestitvijo v-prezračevalne prostore vedno preverite, ali požarna stopnja kabla ustreza zahtevam vašega gradbenega predpisa.
V: Kakšna je vstavljena izguba v primerjavi med armiranimi in standardnimi MPO kabli pri valovnih dolžinah 400G SR4?
O: Ko oba kabla uporabljata enakovredne razrede konektorja MTP (npr. z nizko-izgubo ali elito), je vstavljena izguba na parni par funkcionalno enaka - običajno 0,15–0,35 dB za večmodne sklope OM4. Oklep ne poslabša optične zmogljivosti-na ravni priključka. Edini scenarij, kjer lahko oklep povzroči dodatno izgubo, je, če je kabel speljan pod najmanjšim polmerom upogiba, kar povzroči slabljenje mikro{10}}upogiba v vlaknu. Upoštevanje polmera krivine, ki ga je določil proizvajalec, odpravi to tveganje.
