Namestitev optičnih kablov v zaprtih prostorih in na prostem

Ekipa Evolux Fiber · februar 2026 · 10 minut branja

Namestitev optičnih vlaken je ključni korak pri izgradnji visoko{0}}zmogljivih omrežij. Izbira pravega kabla zagotavlja učinkovit prenos podatkov, dolgo življenjsko dobo in vzdržljivost v različnih okoljih. Ta priročnik pokriva notranjo in zunanjo namestitev optičnega kabla s praktičnimi nasveti za vsak scenarij.

Ste novi pri optičnih vlaknih? Morda boste želeli preveriti našeosnove konektorja za optična vlaknaprvi.

Vrste optičnih kablov glede na uporabo

Kabli iz optičnih vlaken so razvrščeni glede na okolje njihove uporabe: notranji in zunanji. Vsaka vrsta je zasnovana s posebnimi funkcijami za obvladovanje različnih pogojev.

Notranji kabli iz optičnih vlaken

Notranji kabli iz optičnih vlaken se običajno uporabljajo v zgradbah, pisarnah in podatkovnih centrih. Ti kabli so prilagodljivi, lahki in izdelani iz ognjeodpornih-materialov, da izpolnjujejo varnostne predpise. Izkusijo manj okoljske obremenitve kot zunanji kabli, vendar morajo biti v skladu s strogimi standardi požarne varnosti.

Požarna stopnja je pomembnejša, kot se večina ljudi zaveda. Pri požaru v stavbi lahko napačen plašč kabla sprošča strupene hlape ali širi plamen skozi prostore za upravljanje zraka. Glede na člen 770 NEC (National Electrical Code) morate o ocenah vedeti naslednje:

Uporaba napačne ocene ni samo kršitev kode. Videli smo, da so monterji napeljali kabel OFNR skozi plenumske prostore, da bi prihranili nekaj centov na čevelj. Gradbeni inšpektor ga ujame, vse se iztrga in predela z ustreznim kablom. "Prihranek" na koncu stane približno 10x več.

Optični kabli za uporabo na prostem

Zunanji kabli se soočajo s povsem drugačnimi izzivi-temperaturnimi nihanji od -40 stopinj do +70 stopinj, prodiranjem vlage, razgradnjo UV-žarkov, fizičnim stresom in včasih glodavci, ki žvečijo ovoj. Ti kabli so izdelani močneje z oklepnimi plašči in materiali, ki blokirajo vodo.

Podzemni optični kabli

Ti kabli se vlečejo skozi cevi, zakopane 1 do 2 metra globoko. Vod zagotavlja fizično zaščito, vendar vlaga sčasoma še vedno pride vanj-zato podzemni kabli potrebujejo v notranjosti-gel za blokiranje vode ali suh-trak za bloke. Plašči,-združljivi z mazivi, pomagajo zmanjšati trenje med dolgimi potegi skozi cevni sistem.

Neposredno vkopani kabli

Za razliko od podzemnih kablov gredo direktno vkopani kabli v zemljo brez vodov. Potrebujejo ojačan oklep-valovit jekleni ali aluminijasti trak-za obvladovanje pritiska tal in poškodb zaradi glodalcev. Evolux ponujaoklepni kabliz izboljšano zaščito, ki je posebej zasnovana za neposredne vkope.

Antenski kabli

Zračni kabli visijo med stebri ali se pritrdijo na zgradbe. Zaščiteni so pred podzemnimi nevarnostmi, vendar se namesto tega soočajo z obremenitvijo z vetrom, kopičenjem ledu in stalno izpostavljenostjo UV-žarkom. Samonosne-zasnove z vgrajeno-jekleno posredovalno žico so standardne-sporočilnik nosi težo kabla, medtem ko optična vlakna ostanejo zaščitena v notranjosti.

Podmorski kabli

Za podvodno uporabo v rekah, jezerih ali obalnih območjih kabli potrebujejo vrhunsko vodoodpornost. Večina uporablja več ovir: cevi,-napolnjene z gelom, trakove,-ki nabreknejo v vodi, in hermetično zaprto konstrukcijo. Težki oklep ščiti pred udarci sidra.

Načrtovanje pred-namestitvijo

Tukaj je nekaj, česar večina vodnikov ne poudarja dovolj: načrtovanje prepreči približno 95 % težav pri namestitvi. Ne težave s tehniko-načrtovanje. Nekdo je pozabil preveriti, ali je obstoječi vod že poln. Nekdo se ni zavedal, da je za prehod ceste potrebno dovoljenje. Nekdo je naročil 20 metrov kratek kabel.

Preden kar koli naročite, prehodite celotno pot in dokumentirajte:

Skupna razdalja- izmerite, ne ocenjujete. Dodajte 10-15 % za ohlapnost in različice usmerjanja.

Ovire- stene, stropi, obstoječi priključki, cestna križišča

Okoljski pogoji- bo izpostavljen ekstremnim temperaturam? Vlaga? Kemikalije?

Obstoječa infrastruktura- ali lahko uporabite obstoječe cevi, kabelske police ali poti?

Potrebna dovoljenja- dovoljenj za izkopavanje, gradbenih dovoljenj,--dogovorov o pravici

Za delo na prostem pokličite811(v ZDA), da poišče obstoječe podzemne napeljave pred kakršnim koli kopanjem. To je zakonsko zahtevano in udarec v plinovod ali električni kabel povzroči resne težave.

Najboljše prakse za namestitev optičnih vlaken

Optični kabli ponujajo velike prednosti-visoko pasovno širino, nizke izgube, odpornost na elektromagnetne motnje. Toda te prednosti se pokažejo šele, ko je namestitev izvedena pravilno. Tukaj so ciljni nasveti za različne scenarije namestitve.

Namestitev optičnih vlaken v zaprtih prostorih

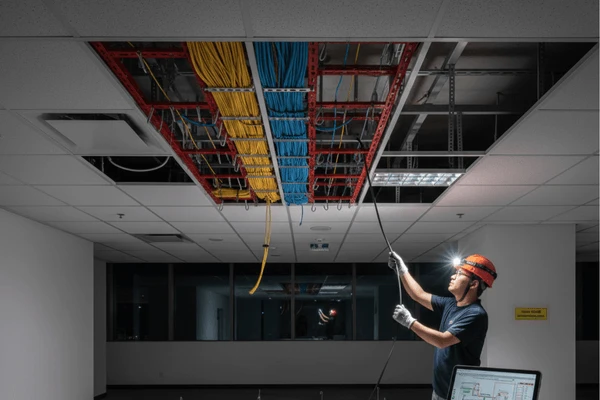

Montaža stropov in dvignjenih tal

Spuščeni stropi in dvignjena tla so verjetno najlažja mesta za napeljavo vlaken. Stropne plošče je običajno mogoče potisniti navzgor in premakniti vstran, kar vam omogoča dostop do napeljave kablov zgoraj. Dvignjene talne ploščice se dvignejo na enak način.

Kabli v teh prostorih morajo biti dobro-podprti in organizirani. Uporabite pladnje, J-kljuke ali velcro trakove-v razmiku približno 4 do 5 čevljev na ravnih poteh, z dodatnimi oporami pri spremembah smeri.

Eno stvar ljudje pozabljajo: pritrdite nosilce na konstrukcijo stavbe, ne na stropno mrežo. Rešetka je zasnovana samo za držanje teže ploščic. Videli smo, da so se stropni deli spustili, ko se je sčasoma na mrežo priključilo preveč kablov. Ne zgodi se takoj-potrebuje mesece ali leta kopičenja teže-ko pa gre, odstrani vse pod seboj.

Nekaj ​​drugih stvari, na katere morate biti pozorni pri stropnih instalacijah:

Kablov ne polagajte neposredno na stropne plošče. Povesili se bodo in sčasoma padli.

Ne zategnite zadrge pretesno. Ustvari stresne točke, ki kasneje povzročajo težave. Velcro trakovi delujejo bolje.

Optična vlakna naj bodo ločena od napajalnih kablov vsaj 12 palcev. Vlakna so odporna na motnje, vendar napajalni kabli ustvarjajo toploto.

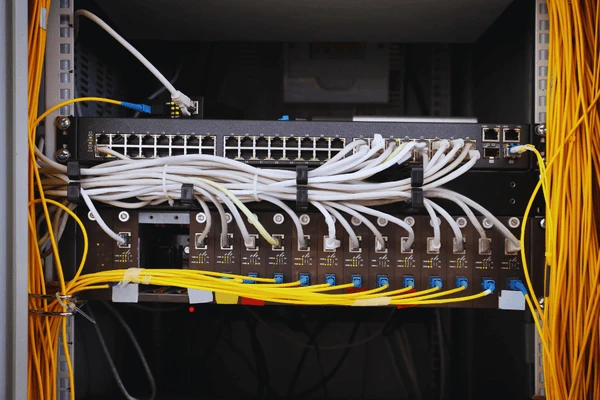

V-namestitvah omaric

Kable v omarah je treba organizirati. Neurejena stojala povzročajo resnične težave,-ki jih je težje odpraviti, lažje je nenamerno odklopiti nekaj, nočno moro, da se pozneje spremeni.

Uporabafiber patch paneliza čiste priključne točke. Napeljite kable skozi navpične in vodoravne upravljalnike kablov, namesto da pustite, da se prekrivajo po opremi. Optični in napajalni kabli naj bodo na nasprotnih straneh stojala.

Vedno pustite servisne zanke-dodatne kable zvite za prihodnjo uporabo. Brez ohlapnosti bo morda treba tudi pri premikanju opreme za nekaj centimetrov povleči nove kable.

Instalacije dvižnih vodov

Vertikalni kabli med nadstropji so težavni zaradi teže kabla. Sam kabel se lahko sčasoma raztegne, če ni pravilno podprt.

Za dvižne cevi uporabite najmanj-ocenjeni kabel OFNR-OFNP, če se dvižni vod povezuje s pretočnimi prostori. Podprite kable v rednih intervalih s sponkami za-optična vlakna. Običajne kovinske sponke lahko zmečkajo vlakno, če jih preveč zategnete.

Tukaj je nasvet, ki prihrani veliko truda: začnite v zgornjem nadstropju in povlecite navzdol, ne navzgor. Če kabel vlečete navzgor, se celotna pot bori proti gravitaciji, obremenitev pa se povečuje z vsakim metrom, ki ga povlečete. Vlečenje navzdol omogoča gravitaciji, da vam pomaga, namesto da bi se borila proti vam.

Morda se postopki ravnanja pri različnih proizvajalcih kablov nekoliko razlikujejo. Zato preverite podatkovni list kabla za največji navpični dvig brez podpore in najprej sledite njihovim navodilom.

Namestitev optičnih vlaken na prostem

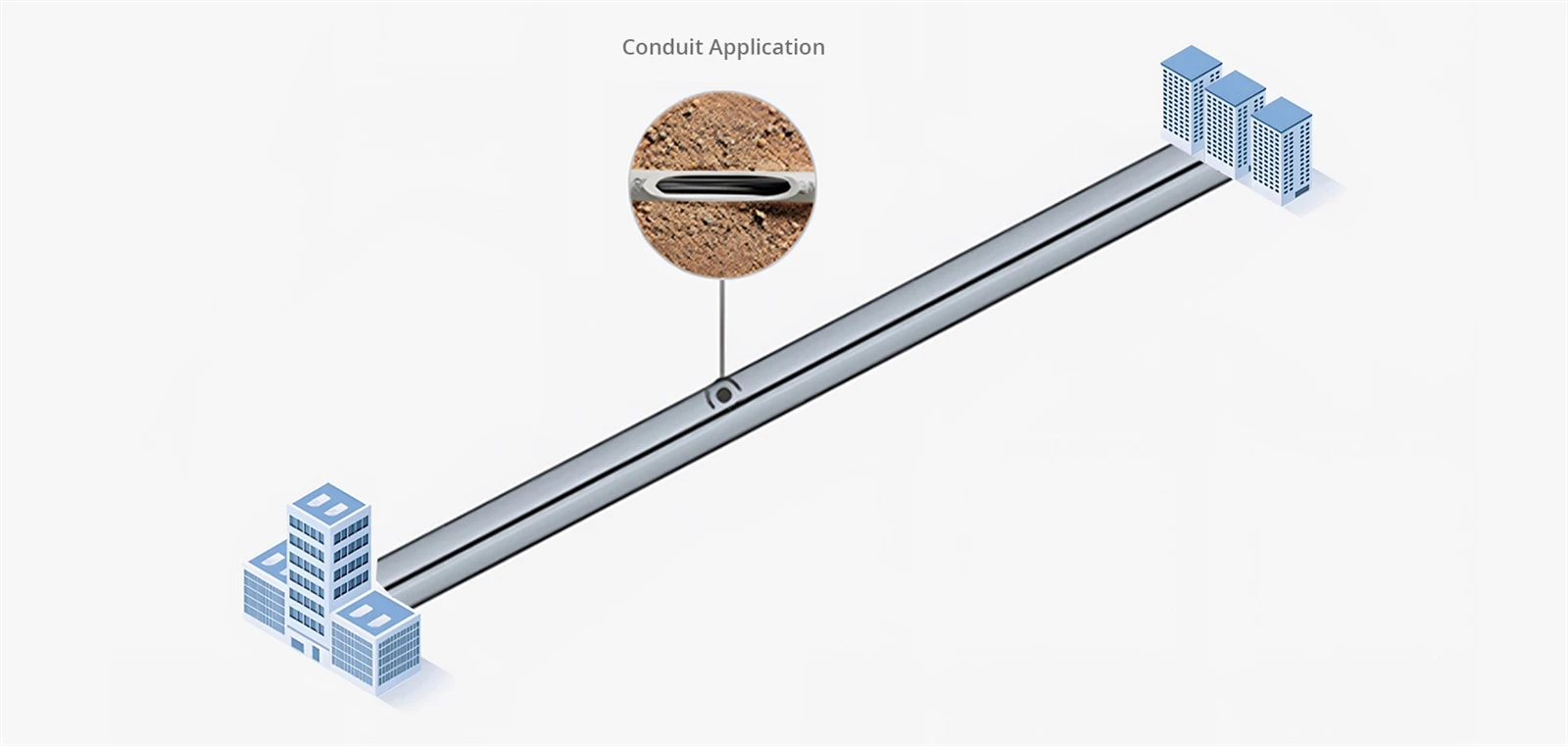

Namestitev vodov

Cev nudi dobro dolgoročno-zaščito za zunanje kable, a ko je nameščena, je spreminjanje težko in drago. Vnaprej natančno načrtujte pot.

Pri vlečenju kabla skozi cev naj bodo vse prehodne točke gladke. Pri razdelilnih omaricah in ročajih ne dovolite, da kabli počivajo na ostrih robovih-dodajte kratek kos prožnega voda ali notranjega kanala, da bo kabel vodil okrog vogalov. Vlečne škatle razdelijo dolge serije na obvladljive segmente in vam omogočijo dostop za prihodnje delo.

Med namestitvijo v cev vedno vstavite vlečno vrv. Potrebovali ga boste kasneje. Uporabite mazivo-združljivo z vlakni za dolge potege-gel na-vodni osnovi deluje dobro, vendar preverite, ali je združljiv z materialom plašča vašega kabla.

Opomba:Notranji polmer zavojev cevi mora biti vsaj 10-krat večji od zunanjega premera kabla. Za tipičen 8-milimetrski zunanji kabel je to najmanj 80-milimetrski radij upogiba. Razdalja vodnikov mora biti omejena na 100 čevljev med vlečnimi točkami, z največ dvema 90-stopinjskima ovinkoma na segment. Preseganje teh omejitev močno poveča vlečno napetost.

Tehnika Slika-8

Za res dolge potege-nekaj sto čevljev ali več-ne poskušajte narediti vsega naenkrat. Povlecite do vmesne točke, odvečni kabel položite v vzorec osmice (ne krožno, kar povzroči zasuk), nato nadaljujte z vleko. To porazdeli napetost in prepreči prekoračitev največje vlečne moči kabla.

Neposredna vkopana namestitev

Neposredni vkop položi kabel naravnost v zemljo brez cevi. Absolutno potrebujete oklepni kabel, ocenjen za neposredni vkop-običajni zunanji kabel ne bo preživel več kot leto ali dve.

Pred kopanjem pokličite811za iskanje obstoječih pripomočkov. V večini krajev to zahteva zakon. Zadetek v plinovod ali optični vod je v najboljšem primeru drag, v najslabšem pa nevaren. Pridobite dovoljenja za izkopavanje-večina jurisdikcij jih zahteva.

Globina zakopa je odvisna od lokacije:

Vedno zakopljite pod mejo zmrzali za vašo regijo. Cikli zmrzovanja-tajanja lahko premaknejo zemljo in poškodujejo kable, ki so zakopani preplitko.

Po namestitvi kabla najprej nasujte s peskom ali drobno zemljo-brez kamenja neposredno na kabel. Namestite opozorilni trak približno 12 palcev zgoraj. Dokumentirajte natančno pot z GPS koordinatami ali podrobnimi meritvami. Nekdo vam bo hvaležen čez leta, ko ga bo moral najti.

Montaža antene

Antenska instalacija obesi kable med drogove. Izogne ​​se stroškom kopanja jarkov, vendar izpostavi kable vremenskim-vetrom, ledu, soncu in temperaturnim nihanjem.

Samonosni{0}}kabli z vgrajeno sporočilno žico so standardni. Messenger nosi težo in obremenitve vetra, optična vlakna pa ostanejo v notranjosti zaščitena. Za namestitve v bližini električnih vodov, All{3}}Dielectric Self{4}}Supporting (ADSS) kabli uporabljajo aramidno prejo namesto jekla, da se izognete električnim nevarnostim.

Padec med poli je pomembnejši, kot se ljudje zavedajo. Preveč tesno povzroča težave z napetostjo v hladnem vremenu, ko se kabel skrči. Preveč ohlapno povzroča prekomerno gibanje v vetru, kar ustvarja utrujenost na mestih pritrditve. Za razpone nad 100 metrov ali v območjih s slabim vremenom boste verjetno želeli, da inženir izračuna ustrezen poves.

Kjer kabli vstopajo v zgradbe, namestite razširitvene zanke. Temperaturne spremembe povzročajo znatno širjenje in krčenje-brez zank, to gibanje koncentrira napetost na vstopnih točkah in lahko sčasoma poškoduje preboje kablov in zgradb.

Spajanje in zaključek

Namestitev kablov je polovica dela. Če jih pravilno povežete, je druga polovica.

Fuzijsko spajanje

Fuzijsko spajanje stopi dva konca vlaken skupaj z električnim oblokom. Dober fuzijski spoj skoraj nima izgube-običajno pod 0,05 dB. Zato je to standard za stalne namestitve.

Postopek zahteva natančnost pri vsakem koraku:

Stripzaščitni premaz za razkrivanje golih vlaken. Uporabite ustrezne odstranjevalce vlaken-improvizirana orodja poškodujejo steklo.

čistogolo vlakno z 99-odstotnim izopropilnim alkoholom in robčki, ki-ne puščajo vlaken. En prehod na odsek brisanja.

Cepivlakna, da ustvarite ravno, pravokotno končno stran. Kakovost cepljenja določa kakovost spoja-če je videti zdrobljen, pod kotom ali hrapav, ga odstranite še bolj nazaj in poskusite znova.

Varovalkaz namestitvijo vlaken v spajalnik. Samodejno jih poravna in uporabi lok.

Zaščititispoj s termo{0}}skrčljivim tulcem. Goli fuzijski spoji so izjemno krhki.

Če spajalnik oceni izgubo nad 0,05 dB, je šlo nekaj narobe. Bolje ga je ponoviti, kot sprejeti obrobni spoj.

Za zaključna dela, kvalitetapletenice iz optičnih vlakens tovarniško-poliranimi konektorji resnično spremenijo končne rezultate.

Mehansko spajanje

Mehanski spoji namesto fuzije uporabljajo pritrdilne elemente za poravnavo in indeks-ujemajoči gel. Hitrejša namestitev, draga fuzijska oprema ni potrebna.

Kompromis: večja izguba (0,1-0,5 dB običajno v primerjavi z manj kot 0,05 dB za fuzijo) in nižja dolgoročna-zanesljivost v težkih okoljih. Primerno za nujna popravila ali opravila z nizko-število vlaken, kjer so stroški opreme zaskrbljujoči. Za stalno infrastrukturo je fuzija še vedno prava pot.

Vrste priključkov

Različne aplikacije zahtevajo različne priključke:

Naškonektorji za optična vlaknana voljo so v vseh standardnih vrstah tako za tovarniško kot za zaključek na terenu.

Testiranje in dokumentacija

Ne preskočite testiranja. "Povezava sveti" ne pomeni, da je namestitev dobra. Obrobna namestitev lahko deluje pri 10G, vendar ne uspe pri 100G, ali pa poleti dobro deluje, pozimi pa odpade.

Vizualni pregled

Preden karkoli povežete, preverite vsako končno stran konektorja z inšpekcijskim mikroskopom pri 200-400-kratni povečavi. Poiščite prah, prstne odtise, praske po jedru, ostružke v obročku.

Kontaminacija povzroča večino težav z optičnim omrežjem. Neka industrijska raziskava je pokazala, da je to prvi razlog za odpravljanje težav pri klicih. Očistite kontaminirane konektorje z ustreznim čistilnim orodjem in ponovno -preglejte. Praske, ki prečkajo jedro, pomenijo, da je treba konektor zamenjati.

Testiranje izgube

Kompleti za testiranje optičnih izgub merijo skupno vstavljeno izgubo od-do-konca. Primerjajte izmerjene rezultate s pričakovano izgubo:

Pričakovana izguba=(dolžina vlakna × slabljenje) + (konektorji × 0,3 dB) + (spoj × 0,1 dB)

Tipično slabljenje vlaken:

En-način pri 1310 nm: 0,35 dB/km

En-način pri 1550 nm: 0,25 dB/km

Večmodni pri 850 nm: 3,0 dB/km

Če je izmerjena izguba bistveno višja od izračunane, je nekaj narobe. Poiščite ga, preden sprejmete namestitev. Za kable v prostorih standard TIA-568 zagotavlja posebne proračune za izgube in zahteve glede testiranja, ki bi jih morala upoštevati večina komercialnih naprav.

OTDR testiranje

OTDR (Optical Time-Domain Reflectometer) pošilja svetlobne impulze in meri odboje ter prikazuje vsak priključek, spoj, krivino in napako vzdolž povezave. Sled vam natančno pove, kje so težave in kako hude.

Shranite sledi OTDR za vsako vlakno. Ko nekaj mesecev ali let kasneje nekaj odpove, primerjava trenutnih in prvotnih sledi natančno pokaže, kaj se je spremenilo. Shranjujte dokumentacijo tam, kjer jo lahko bodoči tehniki dejansko najdejo-in ne na prenosnem računalniku nekoga, ki ga pusti, ko zamenja službo.

Pogoste težave in rešitve

Povezava se sploh ne vzpostavi

Preverite v tem vrstnem redu: ali so priključki pravilno nameščeni? Ali je pravilno priključeno optično vlakno (fizično sledi)? TX/RX polarnost pravilna? Konektorji čisti?

Občasne napake ali visoka stopnja bitnih napak

Skoraj vedno ena od treh stvari: onesnaženi konektorji, mejna optična moč (povezava deluje, vendar brez roba) ali kršitev polmera upogiba nekje na poti. Fizično preglejte pot in poiščite ozke ovinke-znotraj regalov, pri spremembah smeri, povsod, kjer je bil kabel "napolnjen" v tesen prostor.

Prej je povezava delovala, zdaj pa ne

Nekaj ​​se je spremenilo. Je bilo na tem območju opravljeno kaj dela? Je kdo kaj povezoval ali odklopil? Primerjajte trenutno sled OTDR z izvirno osnovno linijo.

OTDR na eni točki pokaže nepričakovano visoko izgubo

Lahko je umazan priključek, slab spoj, tesen upogib ali fizična poškodba. Začnite s čiščenjem. Če to ne odpravi težave, fizično preglejte lokacijo, ki jo identificira OTDR.

Zaključek

Dobra namestitev optičnih vlaken je sestavljena iz osnov: pravi kabel za okolje, skrbno ravnanje, čiste povezave, ustrezno testiranje. Ni zapleteno, a podrobnosti so pomembne. Preskočite jih in leta boste odpravljali težave.

Evolux Fiber zagotavlja celotne optične komponente-konektorje, povezovalne kable, vezice, adapterje in priključne omarice. Za vaše projekte so na voljo brezplačni vzorci in tehnična podpora.

Imate vprašanja o vaši namestitvi? Kontaktirajte našo ekipoza pomoč.
