Kasete MPO/MTP v kablih podatkovnega centra: vrste, polarnost in vodnik za izbiro

Tkanine podatkovnih centrov postajajo vedno gostejše in hitrejše. Ko se omarice polnijo in se povezave premikajo od 10G do 40G, 100G in naprej proti 400G, izvajanje posameznih dvostranskih mostičkov od točke-do-točke preneha spreminjati - poti se polnijo, označevanje se pokvari in vsak premik ali dodajanje postane lov na snop ohlapnih kablov. To je težava, za katero je namenjena kaseta MPO/MTP.

Kaseta MPO/MTP zavzame -optično-deblo polja in ga razdeli na znana vrata LC ali SC, v katera se vaša stikala in strežniki dejansko priključijo. Če je dobro opravljeno, vam zagotavlja visoko-gostoto popravkov, ki jih je hitro namestiti, predvidljivo za vzdrževanje in pripravljenih na selitev. Ta priročnik pojasnjuje, kaj so ti moduli, vrste in konfiguracije, ki jih boste videli, kako deluje polarnost, kje se prilegajo in kako izbrati enega, ne da bi naročili napačen del. Če še vedno pretehtate matrične priključke proti dupleksu, si oglejte naš pregledLC v primerjavi z MTP/MPO pri -zasnovah z visoko gostotoje koristen spremljevalec.

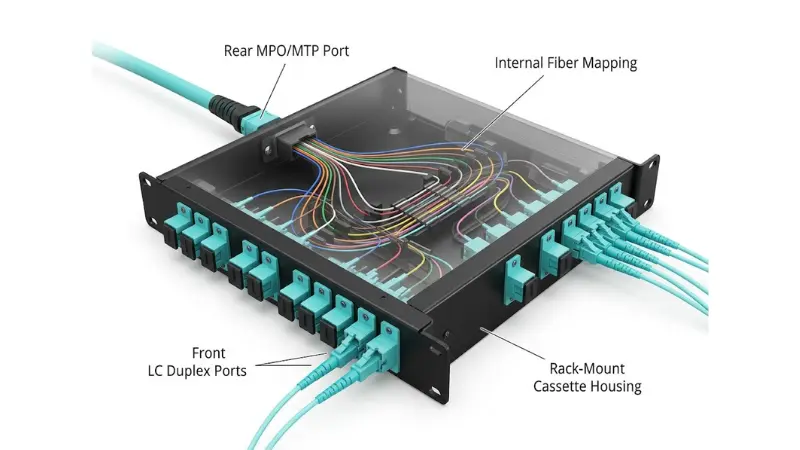

Kaj je MPO/MTP kaseta?

Kaseta MPO/MTP je vnaprej-zaključen optični modul,-ki ga je mogoče namestiti v omaro. Zadnji del ima enega ali več adapterjev polja MPO/MTP - glavni vmesnik -, sprednji del pa nosi vrsto adapterjev LC (običajno dupleks) ali SC za popravke. Znotraj ohišja kratek trak ali furkacija preslika položaj vsakega vlakna v nizu na določena sprednja-stranska vrata.

To notranje preslikavo je bistvo: določeno je v tovarni in preizkušeno pred pošiljanjem, tako da je razmerje med položaji zadnjega niza in sprednjimi vrati predvidljivo. Ta predvidljivost je tudi razlog, zakaj je treba polariteto (opisano spodaj) načrtovati kot sistem in ne določiti na mestu. V tipični postavitvi zadnja vrata MPO/MTP pripeljejo do -optičnih-glavnih hrbtenic, sprednja vrata LC ali SC pa opremi zagotovijo čist, standardni vmesnik za priklop.

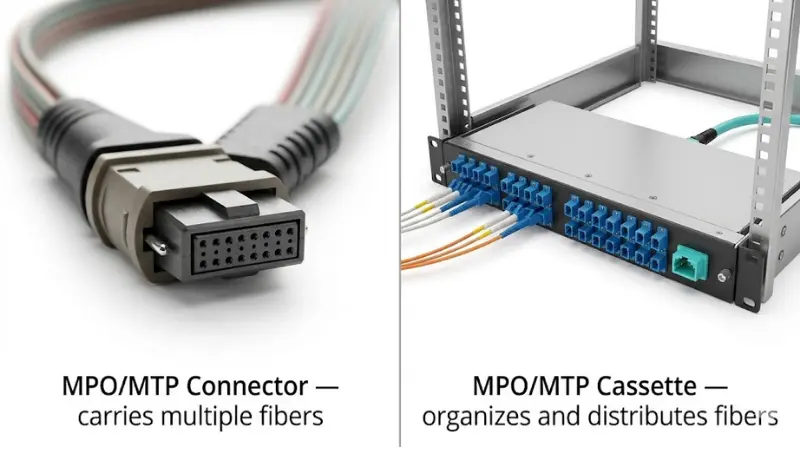

MPO/MTP priključek proti MPO/MTP kaseti

Ta dva izraza se ohlapno uporabljata, vendar nista ista stvar.

AnMPO priključek(Multi{0}}fiber Push-On) je sam priključek: eno samo telo, ki drži več vlaken v natančni MT objemki, z vodilnimi zatiči, ki določajo moški (pripet) ali ženski (nepripet) vmesnik. MTP je registrirana različica konektorja MPO z višjo-toleranco podjetja US Conec; glede naUS Conec Pogosta vprašanja, je blagovna znamka MTP zasnovana za izboljšano optično in mehansko zmogljivost, hkrati pa ostaja MPO,-skladen s standardi. Oba sta opredeljena z istimi standardi vzajemnosti - IEC 61754-7 in TIA-604-5 (FOCIS 5), kotFluke Networks povzema- torej so vsi konektorji MTP konektorji MPO, ni pa vsak MPO MTP.

Kaseta je vgrajen modul, ki vsebuje konektor ter notranjo napeljavo vlaken in sprednja vrata adapterja. Preprosto povedano: konektor prenaša vlakna, medtem ko jih kaseta organizira in razporedi znotraj plošče ali ohišja.

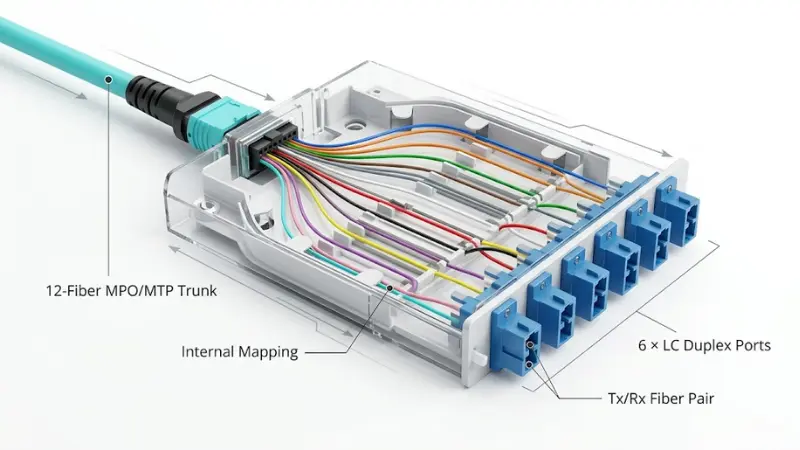

Kako deluje kaseta MPO/MTP? Primer 12 vlaken?

Običajna kaseta ima dve strani: vrata MPO/MTP na zadnji strani zaMPO/MTP glavni kabelin vrata LC ali SC na sprednji strani za povezovalne kable.

Vzemite deblo MPO iz 12-vlaken, ki je pristalo na zadnji strani. Vsaka sprednja vrata LC so dupleksna - dve vlakni, eno oddajno in eno sprejemno. Torej se dvanajst vlaken preslika v šest dupleksnih vrat LC (dvanajst položajev enostranskega). Tehnik nato uporabi standardne dvostranske mostičke LC, da doseže stikala, strežnike ali drugo ploščo. Hrbtenica ostane kompaktna kot deblo z enim nizom, medtem ko sprednji del ostane prilagodljiv in ga je enostavno zakrpati. Če je dvostranski koncept nov, si oglejte razliko medduplex in simplexpovezave.

Pogosti tipi kaset MPO/MTP

"Kaseta" je kategorija, ne en sam del. Preden določite enega, se odločite, kje sedite na vsaki od teh osi:

• Sprednji vmesnik:MPO/MTP-to-LC (daleč najpogostejši v podatkovnih centrih) ali MPO/MTP-to-SC za nekatera podjetja, telekomunikacije in starejša okolja.
• Število vlaken:8-vlakna, 12-vlakna in 24-vlakna so standardna, 16-vlakna pa se pojavljajo za 400G/800G vzporedno optiko. 8-kasete z vlakni se naravno ujemajo s štiripasovnimi vzporednimi oddajniki-sprejemniki, medtem ko je 12-vlakna delovni konj za prodor na šest LC duplex. Tipična zgradba iz 8 vlaken uporablja8-sklopov vlaken MTP-to-LCna strani prtljažnika.
• Način vlaken:večnačinovni (OM3, OM4, OM5) za kratke dosege podatkovnega centra ali enojni-način (OS2) za daljše vožnje in višje-hitrostne načrte. Kasetni, prtljažni in povezovalni kabli morajo imeti isti način.
• Vrsta polarnosti:Vrsta A, B, C ali ena od novejših univerzalnih vrst - to se mora ujemati s preostalim kanalom.
• Stopnja-izgube vstavitve:standardne v primerjavi z nizko{0}}izgubnimi (včasih imenovanimi "elitnimi") komponentami, kar je najpomembnejše, ko je proračun za povezavo omejen.

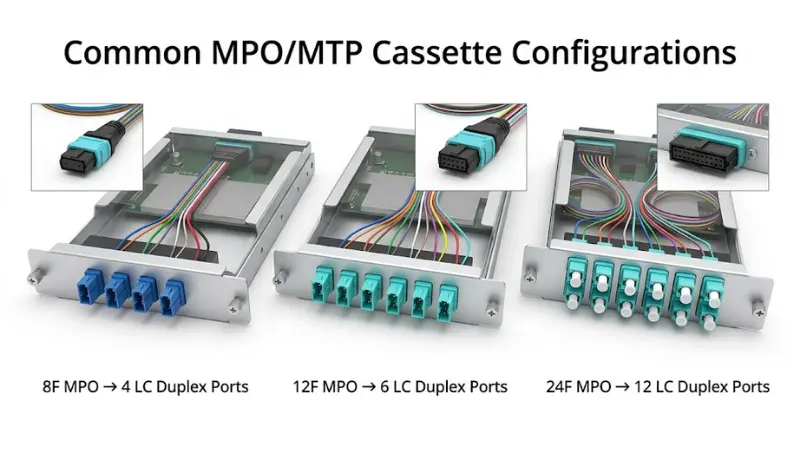

Tipične konfiguracije kaset MPO/MTP

Večina-kaset iz resničnega sveta sodi v nekaj standardnih prelomov. Vnaprejšnje ujemanje enega z oddajnikom in sprejemnikom in številom vrat se izogne ​​presenečenjem pri namestitvi.

Za konkretno večmodno gradnjo, a12-vlakna OM4 MTP kasetaje običajno izhodišče za prvo konfiguracijo zgoraj.

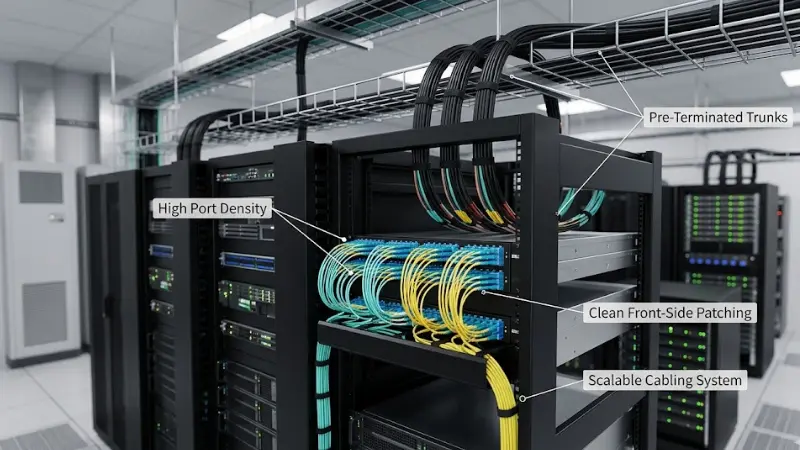

Zakaj podatkovni centri uporabljajo kasete MPO/MTP?

Visoka gostota vrat v manj prostora v omari

Eno vodilo s 24-optičnimi nizi nadomešča snop posameznih dupleksnih kablov, kaseta 1U pa lahko predstavlja dvanajst LC dupleksnih vrat iz njega. Vzdolž glavne poti napeljete -debla z veliko vlakninami in jih razdelite blizu opreme, kar sprosti prostor v omarah, pladnjih in kanalih, kjer ga je najmanj.

Hitrejša in bolj predvidljiva uvedba

Kasete so združene s tovarniško-končanimi, tovarniško-preizkušenimi debli, tako da je večina konektorskega dela opravljena pred dostavo. Na kraju samem delo postane "prizemite prtljažnik, namestite kaseto, popravite sprednji del" - veliko manj spajanja na terenu ali zaključevanja, zaradi česar so tesni načrti projekta realistični.

Preprostejši premiki, dodajanja in spremembe

Ker je sprednja stran za popravke ločena od hrbtenice, lahko tehniki ponovno-popravijo vrata, ne da bi pri tem motili infrastrukturo vodila. Za objekt, ki redno reorganizira stojala in povezave, ta ločitev zmanjša tveganje, da bi med spremembo izpadla nepovezana povezava.

Strukturirana prehodna pot na 40G, 100G in več

Kabli,-ki temeljijo na nizih, podpirajo vzporedno optiko, tako da kasetni sistem ohranja modularnost naprave, ko hitrost narašča. Kljub temu to ni samodejno: ali dana kaseta podpira prihodnjo povezavo, je odvisno od vrste vlaken, polarnosti, števila vlaken in proračuna izgube. Dobro-načrtovan sistem vam daje prostor za glavo; pod-naveden ne.

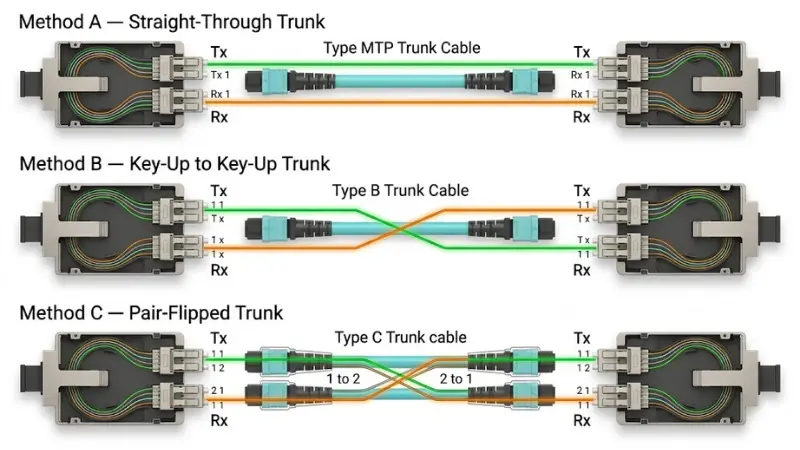

Polarnost kasete MPO/MTP: metode A, B in C

Polarnost je edini dejavnik, ki najverjetneje spremeni-namestitev, ki izgleda čisto, v mrtvo povezavo, zato si zasluži več kot eno-vrstično opozorilo.

Polarnost preprosto pomeni, da mora vsako oddajno vlakno (Tx) doseči sprejemno vlakno (Rx) na oddaljenem koncu. V navadni dupleksni povezavi LC se križanje zgodi znotraj dupleksnega patch kabla. V matričnem sistemu se križanje lahko pojavi v prtljažniku, v kaseti ali v povezovalnem kablu -, zato ga je treba upravljati po celotnem kanalu kot en dizajn. Standard TIA-568 opredeljuje tri metode, zgrajene okoli kablov vrste A, B in C, revizija 2022 (TIA-568.3-E) pa je dodala dve "univerzalni" metodi (U1 in U2) za poenostavitev uporabe nizov, kotFluke Networks pojasnjuje.

• Metoda Auporablja naravnost-skozi (od tipke-navzgor do tipke-dol) prtljažnik, pri čemer se križanec upravlja v patch kablih -, zato potrebuje eno vrsto patch kabla na enem koncu in drugo na drugem koncu. Zahteva po mešanem-kablu je pogost vir napak pri naročanju.
• Metoda Buporablja prtljažnik od ključa-do ključa-in en sam povezovalni kabel v celotnem prostoru. Zaradi svoje preprostosti je priljubljen za vzporedno optiko, čeprav morate še vedno potrditi vrsto končne-ploskve (UPC v primerjavi z APC) in podrobnosti enojnega-načina, preden ga standardizirate.
• Metoda Cobrne pare vlaken v deblu. Je najmanj pogosta in najbolj zapletena za sledenje.

Praktično pravilo: izberite eno metodo in poskrbite, da bodo prtljažnik, kaseta in priključni kabli skladni z njo. Vprašajte dobavitelja, za katero vrsto polarnosti je izdelana kaseta, in zahtevajte shemo ožičenja, nato pa preverite dejansko preslikavo glede na zemljevid vlaken ali poročilo o tovarniškem preskusu, namesto da domnevate. Za preprosto-obravnavo teh kompromisov-toleresnični-pogled na vlakna MPO/MTPje vredno prebrati, preden naročite.

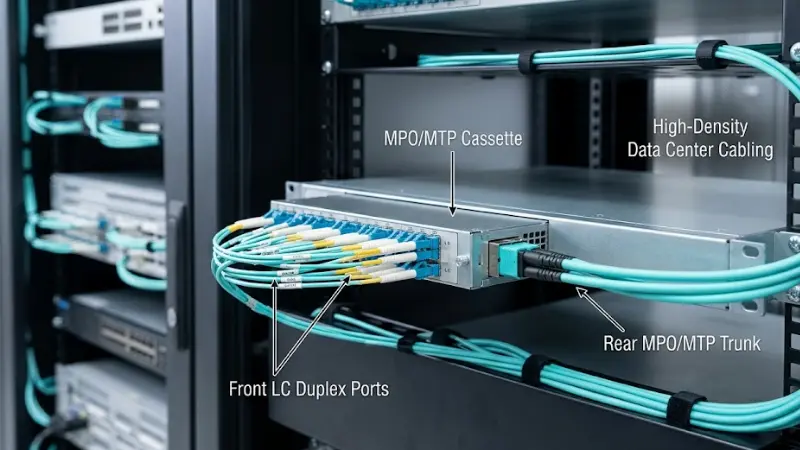

Kje se uporabljajo kasete MPO/MTP?

Preklopite-na-patch-panel in strukturirano kabliranje

Kasete se namestijo v optične povezovalne plošče, da se ustvarijo organizirane povezave med stikali in strukturiranim kablovskim sistemom - sprednja vrata LC za enostavno povezovanje, vodila MPO/MTP zadaj. To je vsakodnevna vloga pri oblikovanju na koncu--vrste in sredini--vrste.

Hrbtenično in magistralno kabliranje med conami

V večjih objektih matrična vlakna povezujejo glavna, vodoravna in distribucijska območja opreme (MDA, HDA, EDA), kasete pa razdelijo ta cevna vlakna v uporabna vrata na vsaki coni. AnOM{0}}fiber MPO trankje tipičen hrbtenični element, ki hrani te izbruhe.

Prehod z 10G-na 40G/100G

Mnoga omrežja danes popravljajo LC za 10G, vendar potrebujejo pot do 40G ali 100G. Kasete sedaj povezujejo vodilo z visoko-gostoto na opremo, ki temelji na LC-in obenem ohranjajo prilagodljivost naprave, kar je eden od razlogov, da je niz kablov tako močno v navodilih zakako izbrati 100G optični kabel.

Podjetniške strežniške sobe, telekomunikacijske sobe in robna mesta

Ti moduli niso samo za hiperskalo. Podjetniške strežniške sobe, telekomunikacijske omare in robne omare z-visoko gostoto imajo koristi tam, kjer so prostor, organizacija in hitrost uvajanja pomembni.

MPO/MTP kaseta v primerjavi z adaptersko ploščo MPO v primerjavi s prelomnim kablom

Trije izdelki rešujejo težave, ki se prekrivajo, in izbira napačnega je pogosta napaka pri izbiri.

Če vaša stikala izpostavljajo vrata polja, anMPO/MTP adapterska ploščamorda vse, kar potrebujete. Za fiksno delovanje, kjer je vgrajeni modul odveč, anPrelomni kabel MPO-to-LCje enostavnejša izbira.

MPO/MTP kaseta v primerjavi s tradicionalnim dupleksnim kablom

Tradicionalno dupleksno kabliranje je povsem primerno za majhne sisteme. Ko število povezav narašča, je posameznim kablom težko slediti in upravljati -, kjer si kasetni pristop zasluži svoje mesto.

Kako izbrati pravo MPO/MTP kaseto?

Štetje vrat je lažji del. Kaseta se mora ujemati tudi z zasnovo kablov, vmesnikom opreme in proračunom zmogljivosti.

1. Vrsta in razred vlaken

Večnačinski način OM3 in OM4 pokrivata kratke dosege, ki so značilni znotraj podatkovnega centra - od deset metrov do nekaj sto, odvisno od hitrosti -, medtem ko enojni-način OS2 obravnava daljša dela in daje največ prostora za višje-načrte hitrosti. Kasetni, prtljažni in povezovalni kabli naj bodo iste vrste. Če se odločate med ocenami, primerjajteOM3 v primerjavi z večmodnim vlaknom OM4in primerjajte večnačin z eno-načinom v našem vodniku zaeno-modno in večmodno vlakno.

2. Število vlaken

Izberite 8-vlakna, ko razbijate štiri-pasovno vzporedno optiko, 12-vlakna za običajni šest-dupleksni preboj, in 24-vlakna, ko želite največjo gostoto in manj debel. Odločilni vnosi so število pasov vašega oddajnika-sprejemnika, število dupleksnih vrat, ki jih potrebujete, in vaš načrt rasti - ni privzeto število.

3. Sprednji vmesnik

LC duplex je standard, ker LC prevladuje na stikalih, strežnikih in sprejemno-sprejemnih napravah; SC se še vedno pojavlja v nekaterih podjetniški in stari opremi. Pred naročilom potrdite stran opreme in ujemanje zalogeLC duplex patch kabli.

4. Metoda polarnosti

Zgodaj se odločite za A, B, C ali univerzalno, nato določite kaseto, prtljažnik in kable, ki se ujemajo. Pridobite shemo ožičenja v pisni obliki.

5. Spol in pripenjanje

Konektorji MPO/MTP so pripeti (moški) ali nepripeti (ženski), povezava pa se pravilno poveže le med nasprotnima spoloma. Med načrtovanjem zaklenite spol kasete v primerjavi s prtljažnikom - neujemanje, odkrito na mestu, pomeni odloženo namestitev, ne hitre zamenjave.

6. Vstavljena izguba in proračun izgube povezave

Vsak združeni par dodaja izgubo, kaseta pa uvaja lastne vmesnike konektorjev, zato jo je treba šteti v proračun kanala - in ne obravnavati kot "brezplačno". Visoko{2}}hitrostni večmodni kanali, kot sta 40GBASE-SR4 in 100GBASE-SR4, delujejo s tesnim skupnim proračunom, pogosto le nekaj decibelov v celotni povezavi, zato je pomemben vsak par priključkov. Če je proračun majhen, izberite komponente z nizkimi{10}}izgubami in preverite celoten kanal glede na specifikacijo oddajnika-sprejemnika.

7. Združljivost ohišja in plošče

Kasete se namestijo v ohišja za-montažo na stojala in plošče za povezovanje, običajno 1U ali 4U, z drsnimi ali fiksnimi oblikami. Vsaka kaseta ne ustreza vsakemu ohišju - potrdite velikost, način namestitve in združljivost-na nivoju delov. Če še vedno izbirate samo ohišje, je ta primerjavavlaknene patch plošče in ODFpomaga.

Hiter-kontrolni seznam za predizbiro:

• Vrsta in kakovost vlaken, pritrjena na kaseto, prtljažnik in vrvice
• Število vlaken se ujema s pasovi oddajnika in potrebami vrat
• Sprednji vmesnik (LC ali SC) potrjen glede na opremo
• Metoda ene polarnosti, s shemo ožičenja v datoteki
• Spol in pripenjanje sta rešena v fazi načrtovanja
• Proračun izgube kanala, izračunan glede na specifikacijo oddajnika
• Združljivost ohišja je preverjena s številko dela

Pogoste napake, ki se jim je treba izogibati

Naročanje pred potrditvijo polarnosti

Tveganje:povezave, ki ne prepuščajo svetlobe, kljub temu, da je vsaka komponenta fizično povezana, ter ponovna-pošiljanje in predelava.Preprečevanje:določite način polarnosti in zahtevajte shemo ožičenja, preden naročilo odide.

Mešanje vrst ali razredov vlaken v enem kanalu

Tveganje:prekomerna izguba ali kanal--out of spec, ko so komponente OM3, OM4 in OS2 združene.Preprečevanje:določite kaseto, prtljažnik in kable kot en ujemajoč se komplet.

Ob upoštevanju proračuna izgube povezave

Tveganje:urejen-sistem, ki odpove pri visoki hitrosti, ker je skupna vstavljena izguba previsoka.Preprečevanje:seštejte celoten kanal in ga primerjajte s proračunom oddajnika, zlasti za 40G in 100G.

Neujemanje spola ali pripenjanja

Tveganje:priključki, ki se ne povežejo, in namestitev, ki zastane.Preprečevanje:zaklenite kaseto in spol prtljažnika med načrtovanjem, ne med kabliranjem.

Nakup samo po ceni na enoto

Tveganje:nedosledna vstavljena izguba, manjkajoči testni podatki in nejasna polarnost najcenejših delov.Preprečevanje:zahtevajo podatkovni list in poročilo o tovarniškem preskusu ter doslednost vrednosti v najnižji vrstični postavki - za podatkovni center, ponovljiva zmogljivost je prihranek, ki je pomemben.

Kdaj uporabljati - in kdaj ne uporabljati - MPO/MTP kaset?

Kasete so dobra izbira, ko:

• Projekt potrebuje -krpanje vlaken z visoko gostoto
• Časovni okvir namestitve je kratek in čas zaključka polja je omejen
• Obrat uporablja strukturno kabliranje s tranki in patch paneli
• Pričakuje se prihodnja hitra migracija
• Premiki, dodajanja in spremembe so pogosti in morajo ostati preprosti

Lahko so pretirani, ko:

• Imate le nekaj fiksnih povezav - dvostranski mostički so enostavnejši in cenejši
• Oprema je MPO-izvorna in zakrpana matrika-na-matriko - morda zadostuje adapterska plošča
• Kanal ima izjemno majhen proračun za izgube in veliko parov konektorjev - manj povezanih vmesnikov lahko služi bolje

Vprašanja, ki jih postavite svojemu dobavitelju pred naročilom

• Zadnji konektor: blagovna znamka MPO ali MTP, kakšno število vlaken in katerega spola (pripet ali odpet)?
• Kon-vrsta obraza: UPC ali APC? (Enojni-način je običajno APC.)
• Sprednja stran: LC ali SC, koliko duplex vrat?
• Vrsta in kakovost vlaken: OM3, OM4, OM5 ali OS2 ter standardne ali nizke-izgube?
• Polariteta: tip A, B, C ali univerzalna, s shemo ožičenja?
• Izguba-pri vstavljanju/povratku-stopnja izgube in poročilo o tovarniškem preskusu na kaseto?
• Združljivost ohišij in ustrezne številke delov?
• Označevanje, konfiguracije po meri, najmanjša količina naročila in dobavni rok za velike količine?

Pogosto zastavljena vprašanja

Kakšna je razlika med kaseto MPO in kaseto MTP?

Kaseta je enaka vrsta modula; razlika je v znamki konektorja v njem. MTP je registrirana,-zmogljivejša različica konektorja MPO podjetja US Conec, ki je popolnoma skladen s standardi MPO. Kaseta MTP je kaseta MPO, izdelana s priključki znamke MTP-.

Koliko LC priključkov ponuja MPO kaseta z 12 vlakni?

Šest dupleksnih vrat LC - dvanajst enostavnih položajev. Vsaka dupleksna vrata uporabljajo dve vlakni (eno oddajno, eno sprejemno), tako da se dvanajst vlaken preslika v šest dupleksnih vrat.

Kakšna je razlika med kaseto MPO in adaptersko ploščo MPO?

Kaseta prek notranjega definiranega preslikave prekine deblo niza do vrat LC (ali SC). Adapterska plošča je MPO{1}}na-MPO pregradni prehod-brez preboja - popravite niz-na-niz na obeh straneh.

Ali potrebujem kaseto MPO z nizkimi-izgubami za 40G ali 100G?

Pogosto, ja. Visoko{1}}hitrostni večmodni kanali imajo majhen proračun za-izgube pri vstavljanju in vsak par spojenih konektorjev ga poje. Če ima vaš kanal več povezovalnih točk ali poteka blizu omejitve razdalje, komponente z nizkimi-izgubami pomagajo ohranjati povezavo znotraj specifikacij oddajnika.

Kako se izognem neusklajenosti polarnosti MPO?

Izberite eno polarnostno metodo, poskrbite, da bodo prtljažnik, kaseta in povezovalni kabli skladni z njo, pridobite shemo ožičenja od svojega dobavitelja in preverite preslikavo z vlaken zemljevidom ali poročilom o preskusu, namesto da bi to domnevali.

Ali lahko v isti povezavi mešam vlakna OM3 in OM4?

Svetloba bo prešla, vendar boste izgubili zmogljivost in dosegli jamstva, ki prihajajo iz enotnega kanala, rezultat pa lahko pri višjih hitrostih pade iz specifikacij. Določite eno vrsto vlakna na kanal čez kaseto, prtljažnik in kable.

Ključni zaključki

Kaseta MPO/MTP je praktičen most med hrbtenico matrike in vrati LC ali SC, ki jih uporablja vaša oprema - zagotavlja gostoto, hitrejšo namestitev in enostavnejše spremembe, pod pogojem, da so vrsta vlaken, število, polarnost in proračun za izgube načrtovani skupaj in ne domnevno.

Če želite to uresničiti: najprej preslikajte postavitev omarice, hitrosti povezave, razdalje in število stez oddajnikov. Od tam določite vrsto in razred vlaken, število vlaken, sprednji vmesnik in metodo ene polarnosti, nato naročite kaseto, prtljažnik in povezovalne kable kot en ujemajoč se sistem - in zahtevajte poročila o preskusih, preden pošljete veliko naročilo.
