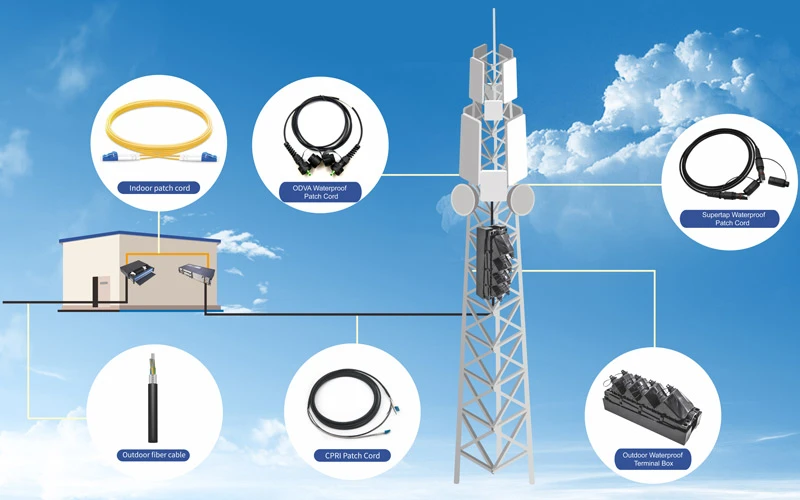

Zunanji optični kabel za FTTA (optično vlakno do antene) je robusten, vremensko odporen sklop optičnih vlaken, ki povezuje enote osnovnega pasu (BBU) na tleh z oddaljenimi radijskimi enotami (RRU), nameščenimi na celičnih stolpih. Ti kabli uporabljajo vodoodporne priključke z oznako IP67- - običajno PDLC, ODVA, NSN Boot ali FullAXS - in so zgrajeni z UV-odpornimi ovoji LSZH ali TPU, da preživijo leta izpostavljenosti na prostem. Če nameščate bazne postaje 4G LTE ali 5G, kabel za povezovanje na prostem FTTA, ki ga izberete, neposredno določa zanesljivost povezave, kakovost signala in to, kako pogosto se mora vaša ekipa povzpeti nazaj na stolp.
Zakaj je koaksialni kabel zamenjal FTTA - in zakaj je priključni kabel najpomembnejši
Prehod s koaksialnih napajalnikov na arhitekturo FTTA,-ki temelji na optičnih vlaknih, ni bil neobvezen. Izsilila jo je fizika. Tradicionalni koaksialni kabli med zavetjem bazne postaje in njeno anteno izgubijo znatno moč RF signala na razdalji, pri čemer so praktični poteki običajno omejeni na približno 100 metrov. Optični kabel prenaša signale od 10 do 20 kilometrov z zanemarljivo izgubo. Pri postavitvi FTTA se RRU nahaja blizu antene in upravlja digitalno-v-analogno pretvorbo na-mestu. Vlakna, ki potekajo od tal do vrha stolpa, so sprednja povezava, zunanji patch kabel pa je končna povezovalna točka - tista komponenta, ki se priklopi, odklopi, prepere in obremeni bolj kot kateri koli drug del optične poti.
Zato s stališča proizvodnje in dobave zunanji kabli FTTA patch ustvarjajo več poizvedb RMA kot skoraj kateri koli drug izdelek iz pasivnih vlaken. Sam kabel redko odpove. Odpove se tesnilo konektorja, celovitost oklepa na točki obremenitve ali končna stran - skoraj vedno, ker je bil za okolje določen napačen kabel ali pa je bil pravi kabel napačno nameščen.
V čem se kabel FTTA za uporabo na prostem razlikuje od standardnega patch kabla
Standardni notranji mostiček LC{0}}na-LC duplex ne bi zdržal en mesec na steni stolpa. Razlike so strukturne, ne kozmetične.
Telo kabla v ustreznem zunanjem sklopu FTTA je običajno konstrukcija tipa 5,0 mm ali 7,0 mm GYFJH-: dve eno-jedri iz vlaken (G.657.A1 ali G.657.A2, ki-neobčutljiva vlakna), obdana z močnimi členi iz aramidne preje, spiralna jeklena oklepna cev za odpornost proti udarcem in zunanji plašč iz LSZH ali TPU. LSZH izpolnjuje telekomunikacijske{10}}zahteve za zaviranje ognja brez sproščanja strupenih hlapov. TPU je bolj odporen proti obrabi in ponavljajočemu se upogibanju - na splošno ga priporočamo za namestitve, kjer je kabel speljan skozi tesne cevi ali vlečen okoli ostrih strukturnih elementov stolpa.
Na vsakem koncu vodoodporno ohišje konektorja obdajaLC duplex konektor za optična vlaknavmesnik. Ohišje se poveže z ustreznim pregradnim adapterjem na RRU ali razvodni omarici, zaklepni mehanizem pa stisne tesnilo O-obroča, da doseže zaščito pred vdorom IP67 -, kar pomeni popolno-nepropustnost za prah in odpornost na začasno potopitev v vodo do enega metra.
Štirje sistemi priključkov, s katerimi se boste dejansko srečali
To je razdelek, v katerem se večina kupcev zmoti, zato se mu splača posvetiti čas. Konektorji FTTA za uporabo na prostem niso zamenljivi. Naročanje napačne vrste pomeni, da se vaš kabel fizično ne more povezati z vrati radijske glave - in opažamo, da se to dogaja pogosteje, kot kdorkoli v panogi želi priznati.
PDLC (Push-Pull Duplex LC)je prevladujoč vmesnik za ZTE, Huawei in velik delež globalnih uvedb. Standardni dvojni par LC ferul je nameščen v valjastem kovinskem ohišju z zaklepnim obročem s pritiskom-povlekom. Namestitev je preprosta: poravnajte utor za ključ, potisnite, dokler ne zaskoči, ročno-zategnite zunanjo matico. Sklopi PDLC so skladni z IEC 61754-20 in se ujemajo s katerim koli standardnim adapterjem LC, ko ga odstranite iz zunanjega ohišja. Za večino gradenj makro celic PDLC ponuja najboljše razmerje med stroški, časom izvedbe in servisiranjem na terenu. To je tudi tip priključka, ki ga pošiljamo najpogosteje.
ODVA (zunanji variabilni adapter)sledi standardu IEC 61076-3-106 in ga na široko sprejemajo Nokia, Samsung in skupna spletna mesta več-prodajalcev - zlasti v Severni Ameriki in Evropi, kjer je interoperabilnost med-platformami zahteva pri nabavi. ODVA podpira tri notranje vmesnike: duplex LC (ODVA-DLC), simplex SC (ODVA-SC) in multi-fiber MPO (ODVA-MPO). Zatesnjeno okroglo ohišje je večje od PDLC, vendar izjemno dobro prenaša vibracije, solno meglico in preskuse toplotnega šoka.
Zagon NSNje zasnova dediščine družbe Nokia-: prilagodljiv gumijasti pokrov nad standardnim dupleksnim priključkom LC z navojnim spojnim obročem. Je lažji in bolj kompakten, zaradi česar je priljubljen za majhne celice na strehah in hibridne pogone v zaprtih prostorih/na prostem. Vendar je kompromis-resničen. Gumijasto tesnilo prtljažnika se hitreje razgradi pod dolgotrajno izpostavljenostjo UV v primerjavi s polnim kovinskim ohišjem. Za mesta stolpov v puščavi ali tropskem podnebju stranke običajno usmerimo k PDLC ali ODVA.
FullAXSje bil razvit predvsem za platforme radijskega sistema Ericsson. Pravokotno potisno-ohišje omogoča-delovanje z eno roko z rokavicami, vgrajen pokrov proti prahu pa ščiti končno stran med priključki. Če delate na Ericsson-opremljenem stolpu ali na skupnem-mestu RAN, ki vključuje radijske postaje Ericsson, je FullAXS verjetno naveden v priročniku za namestitev.
Najpogostejša napaka pri naročanju, ki jo opazimo: stranka pošlje RFQ za "zunanje LC patch kable za FTTA", ne da bi navedla konektorski sistem. To je tako, kot bi naročili pnevmatike, ne da bi navedli vzorec vijakov. Pred ponudbo ali nakupom vedno potrdite vrsto vrat RRU - PDLC, ODVA, NSN ali FullAXS -.
Specifikacije, ki ločijo dober kabel od problematičnega
- Vrsta vlaken:G.657.A1 enojni-način je standard. G.657.A2 omogoča tesnejše upogibe (najmanjši polmer 7,5 mm proti . 10 mm) in ga je vredno določiti za ohišja z omejenim stolpom-.
- Zunanji premer kabla:5,0 mm za krajše, manj izpostavljene poteke, kjer je prožnost pomembna. 7.0 mm za navpične potege stolpa, ki presegajo 30 metrov - dodana natezna meja pri teh dolžinah ni neobvezna.
- Natezna trdnost:500 N najmanj kratkoročno-. Naše sklope ocenjujemo na 600 N, kar zagotavlja smiselno višino prostora med vlečenjem stolpa, kjer se združita teža kabla in obremenitev vetra.
- Odpornost na udarce:1000 N/100 mm je dovolj za zaščiten vod. Za kable, pritrjene neposredno na jekleni stolp, navedite 2000 N/100 mm - padajoči led, orodje in nenamerno stopanje-med vzdrževanjem so resnične nevarnosti.
- Vstavljena izguba:Dokončan sklop, vključno z obema konektorjema, mora meriti pod 0,3 dB na povezani par. Vsak kabel, ki ga pošljemo, vključuje posamezno tovarniško poročilo o preskusu, ki to potrjuje.
- Delovna temperatura:-40 stopinj do +70 stopinj je osnovna linija. Puščavska ali ekvatorialna mesta morajo navajati sklope z oceno +85 stopinj.
- Ocena IP:IP67 je industrijska tla. IP68 je priporočljiv za-prizemne vhode v trezorje ali obalne stolpe, kjer sta pršenje soli in dolgotrajen stik z vlago običajna.
Ena opomba o specifikacijah, ki je pogosto spregledana: material oklepne cevi. Oklep iz nerjavečega jekla ohranja svojo celovitost v obalnem, visoko{1}}vlažnem in industrijskem okolju. Oklep iz pocinkanega-ogljikovega jekla je cenejši, vendar lahko korodira v dveh do treh letih v-slanem zraku. Če nameščate v bližini obale ali na območju težke-industrije, se pri dobavitelju natančno pozanimajte, kateri oklepni material je uporabljen.
Napake pri namestitvi, ki ustvarjajo največ povratnih informacij
Sledimo garancijskim zahtevkom in podatkom RMA v naši liniji izdelkov FTTA za uporabo na prostem. Trije vzorci napak predstavljajo večino vračil - in nobeden od njih ni proizvodna napaka.
Kontaminirane končne površine pri začetnem parjenju.En sam prašni delec na konici obročka LC lahko poveča vneseno izgubo za 0,5 dB ali več. Na vetrovni ploščadi stolpa ostanki v nekaj sekundah pristanejo na izpostavljenem koncu. Popravek je preprost, vendar se ni-o njem mogoče pogajati: tik pred parjenjem očistite vsako končno stran s-čistilom z enim-klikom ali robčkom IPA,-ki ne pušča vlaken, do zadnjega trenutka pa imejte pokrovčke za prah. Že samo to bi odpravilo približno tretjino pritožb zaradi "velike izgube", ki jih prejmemo.
Kršitve polmera upogiba med napeljavo kabla.Monterji včasih naredijo ostre 90-stopinjske zavoje, da napeljejo kabel okoli strukturnih elementov ali v ohišja. Posledična izguba makroupogiba se morda ne bo takoj pojavila na sledi OTDR, vendar se poslabša, ko temperaturni cikli utrudijo prevleko vlaken v naslednjih mesecih. Za 7,0 mm FTTA kabel med vlečenjem vzdržujte vsaj 70 mm statičnega radija upogiba (10× kabel OD) in 140 mm dinamičnega upogiba.
Neustrezna podpora kablov na stolpu.Nepodprti razponi kablov med pritrdilnimi točkami delujejo kot vetrna jadra. Ciklična mehanska obremenitev se koncentrira nazaključna točka priključka, ki pospešuje pokanje zaradi utrujenosti v oklepni cevi. Pritrdite kable na jeklene stolpe z vezmi iz nerjavečega jekla z oznako UV-v intervalih, ki niso večji od enega metra. Na strešnih mestih, kjer je to mogoče, napeljite skozi vodoodporen vod.
Kako izbrati pravi povezovalni kabel FTTA za uporabo na prostem - Zaporedje odločitev
Namesto splošnega kontrolnega seznama je tukaj dejanski vrstni red odločitev, ki se izogne najpogostejšim napakam pri specifikaciji:
1. korak: Identificirajte vrata priključka RRU.Preverite podatkovni list opreme ali vodnik za namestitev. To vam daje vrsto priključka - PDLC, ODVA, NSN Boot ali FullAXS. Ne domnevajte samo na podlagi blagovne znamke prodajalca; nekateri operaterji v svojih standardih za uvajanje določajo ne-privzete priključke.
2. korak: Izmerite pot usmerjanja, ne le razdalje-na ravni liniji.60-metrski stolp ne pomeni 60-metrskega kabla. Upoštevajte vodoravne poteke znotraj zaklonišča, pot vzdolž stene stolpa, vključno z obvozi okoli ovir, in servisno zanko 1 do 2 metra na koncu RRU. Naročite natančno dolžino po meri - odvečne tuljave povzročajo nepotrebne vstavljene izgube in lovijo veter.
3. korak: Prilagodite premer kabla mehanskemu okolju.5,0 mm za zaščitene ali kratke trase. 7.0 mm za izpostavljene stolpe-čelne steze nad 30 metrov, kjer je dejavnik natezna obremenitev med namestitvijo.
4. korak: Potrdite okoljske pogoje.Obalno ali industrijsko? Navedite oklep iz nerjavečega jekla in IP68. Standardni notranji stolp? Običajno zadostujeta pocinkani oklep in IP67. Ekstremno temperaturno območje? Preverite, ali so materiali za tesnjenje plašča in konektorja ustrezno ocenjeni.
5. korak: Zahtevajte vzorec s poročilom o preskusu pred naročilom količine.Izmerite vneseno izgubo na-gradišču s svojo opremo. Preglejteadapter za optična vlaknaparitveni vmesnik za koncentričnost in geometrijo končne površine. Dobavitelj, ki se upira pošiljanju preizkušenega vzorca, ni dobavitelj, ki bi ga želeli pri postavitvi stolpa s 500 kabli.
5G Fronthaul in kaj to pomeni za izbiro kabla
5G NR in nastajajoči standard 5G-Advanced ne spreminjata temeljne fizike povezovalnih kablov FTTA za uporabo na prostem, spreminjata pa obseg. Masivni antenski nizi MIMO s konfiguracijami 32T32R ali 64T64R potrebujejo več parov vlaken na sektor kot stari radijski sprejemniki 2T2R. Nekatere aktivne antenske enote zdaj potrebujejo osem ali dvanajst optičnih vrat, kar spodbuja povpraševanje po večjem-številu sklopov oz.PLC razdelilnik optičnih vlakenporazdelitev na dnu stolpa.
Zgostitev majhnih celic -, zlasti v spektru C-Band in mmWave -, prav tako povečuje končne točke. Gosta urbana namestitev lahko namesti od 50 do 100 majhnih celičnih vozlišč na kvadratni kilometer, pri čemer je za vsako potreben vnaprej-zaključen zunanji dupleksni patch kabel. Pri tej glasnosti postanejo sklopi plug-and-play and{9}} s tovarniško-preverjenimi preskusnimi podatki bistveni za ohranjanje uvajanja po načrtu.
Vse večje je tudi zanimanje za hibridne kable FTTA/PTTA, ki združujejo optične in enosmerne napajalne vodnike v enem plašču, kar zmanjšuje skupno število kablov na stolpu. Te je vredno oceniti za nove gradnje -, vendar zahtevajo skrbno preverjanje združljivosti z vhodno močjo radijske glave in optičnim vmesnikom, tako da še niso-nadomestek za ločena optična vlakna in napajanje na vsakem mestu.
Kjer se zunanji povezovalni kabel sreča s preostankom vaše optične poti

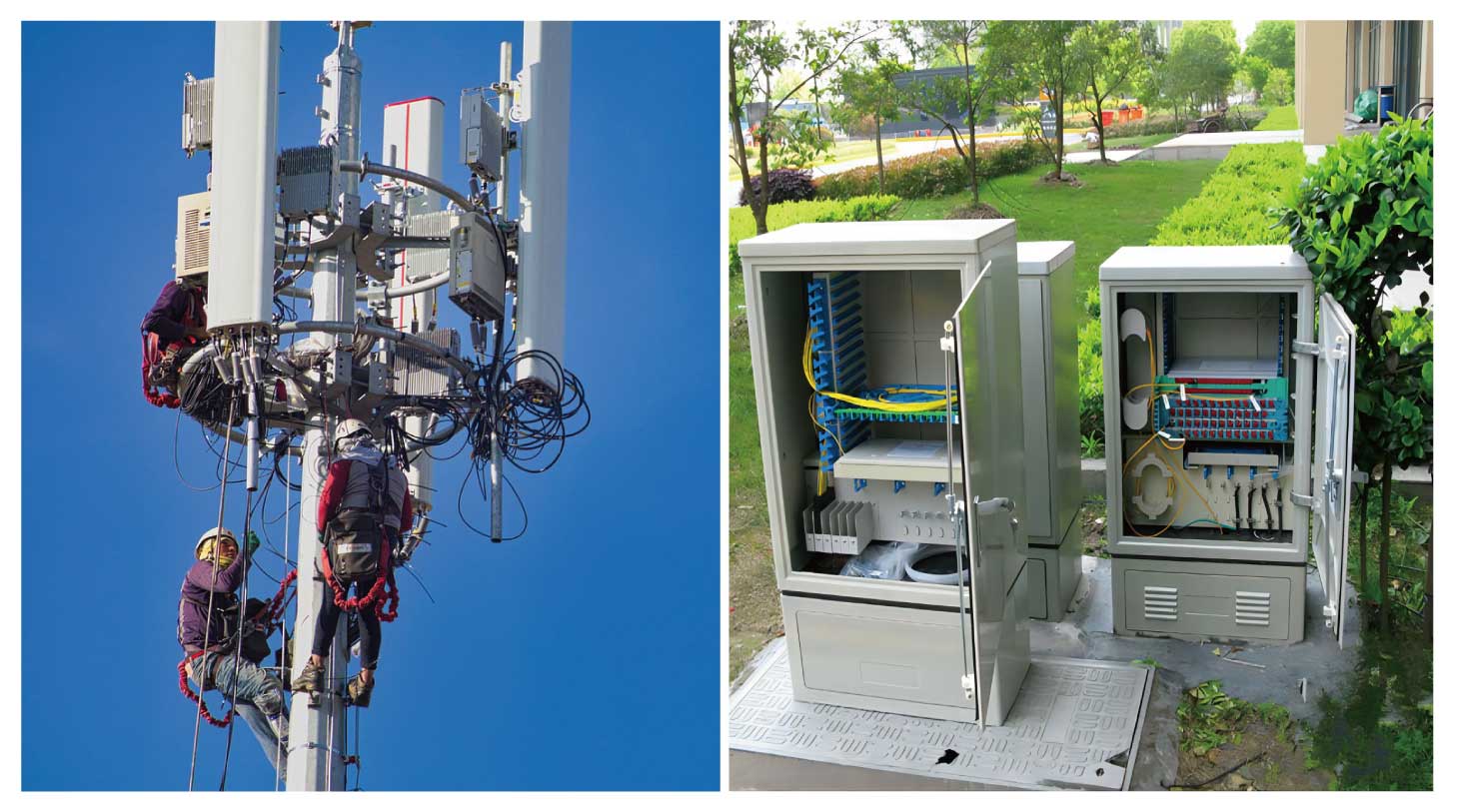

Na dnu stolpa se zunanji priključni kabli FTTA običajno končajo znotraj vremensko odpornega kablapriključna omarica za optična vlakna- prehodna točka med stolpnim-patch kablom za obraz in notranjim trank vlaknom, ki se povezuje nazaj na BBU. Ustrezno specificirana priključna omarica sprejme vodoodporna konektorska vrata na zunanjosti in standardne adapterje LC ali SC na notranji strani, s spojnimi pladnji in razbremenitvijo napetosti za vhodni glavni kabel.
Za tipično tri{0}}sektorsko makro mesto z dvema nosilcema na sektor načrtujte vsaj šest dupleksnih optičnih vrat. Označite škatlo s prostorom za osem ali dvanajst, da se izognete menjavi ohišij, ko operater doda nosilec ali nadgradi na radijsko postajo z večjim-optičnim-številom. IP65 je najmanjša ocena za samo ohišje; IP68 je zaželen pri tleh v območjih,-ogroženih poplav.
Enojni-način proti večmodnemu: o FTTA ni razprave

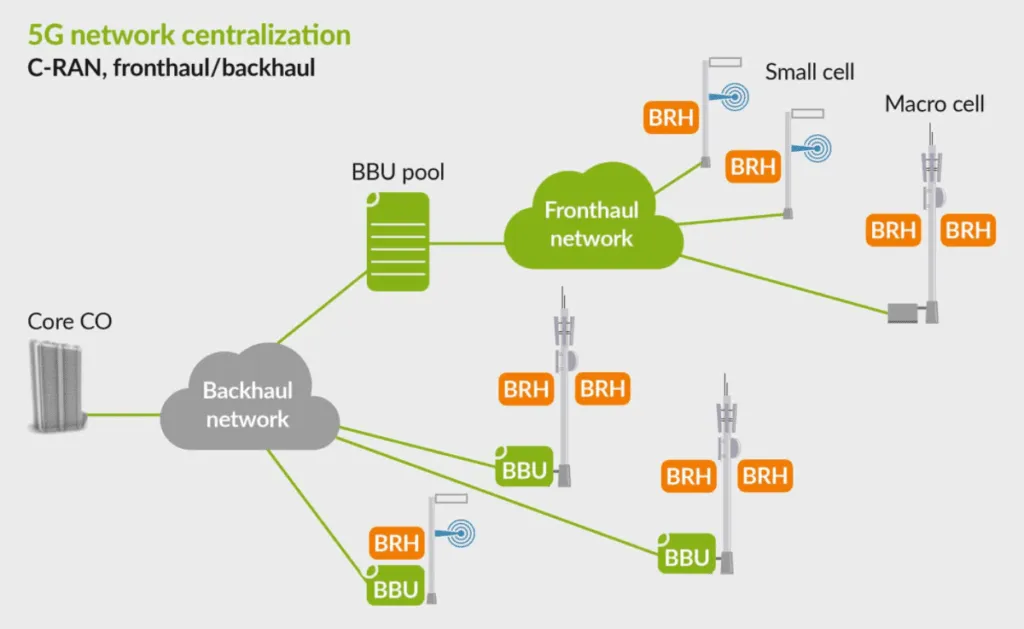

Vsak večji prodajalec opreme določa eno-modna vlakna za FTTA fronthaul. Razlogi so razdalja in pasovna širina. Makro stolp je lahko dolg 200 metrov; arhitektura C-RAN s centraliziranimi bazeni BBU se lahko razteza na več kilometrov. Enoj-optično vlakno OS2 pri 1310 nm vse to obvlada z dušenjem pod 0,35 dB/km. Multimode ne more. Razlika v ceni na-meter med eno-načinskim in večmodalnim zunanjim kablom je zanemarljiva. Za vsako novo sestavo FTTA je eno-način G.657.A1 edino priporočilo, ki ga je vredno upoštevati.
Pogosto zastavljena vprašanja
V: Kakšna je razlika med notranjim optičnim patch kablom in zunanjim FTTA patch kablom?
O: Notranji povezovalni kabel iz optičnih vlaken uporablja standardni plašč iz PVC ali LSZH in neoklopljene priključke, ocenjene za nadzorovana okolja. Zunanji povezovalni kabel FTTA doda UV-odporen plašč, spiralni jekleni oklep, natezne elemente iz aramidne preje in vodoodporna ohišja konektorja z oceno IP67, zasnovana za -40 stopinj do +75 stopinj, neposreden dež, obremenitev vetra in leta izpostavljenosti ultravijoličnim žarkom.
V: Kakšna je primerjava priključkov PDLC in ODVA za zunanjo uporabo FTTA?
O: Oba dosegata okoljsko tesnjenje IP67 in interno vsebujeta standardne dupleksne vmesnike LC. PDLC uporablja cilindrično potisno{2}}povlečno kovinsko ohišje in prevladuje pri uvedbah kitajskih-radiev. ODVA sledi standardu IEC 61076-3-106 z zapečateno krožno zasnovo, ki podpira različice LC, SC in MPO, zaradi česar je bolj vsestranski za mesta stolpov več prodajalcev. ODVA običajno stane nekoliko več, vendar ponuja širšo združljivost med platformami. Izbiro skoraj vedno narekuje specifikacija vrat RRU in ne osebne želje.
V: Kakšno oceno IP bi moral imeti kabel FTTA za uporabo na prostem?
O: IP67 je industrijski standard - popolna zaščita pred prahom in odpornost na začasno potopitev v vodo. Za stolpe na poplavnih območjih, obalnih okoljih s slanim pršenjem ali podzemnih vhodih v oboke zagotavljajo sklopi IP68 dodatno zaščito pred dolgotrajno potopitvijo.
V: Ali lahko za 5G FTTA uporabim kabel z večmodnimi vlakni?
O: Ni priporočljivo. Vsi glavni prodajalci radijskih postaj 5G določajo eno-optično vlakno za CPRI in eCPRI fronthaul. Enoj-način G.657.A1 podpira daljše razdalje, ki jih zahtevajo arhitekture C-RAN, in stane skoraj enako na meter kot večmodni zunanji kabel.
V: Kako naj določim dolžino kabla za naročilo FTTA?
O: Izmerite dejansko pot poti - višino stolpa plus vodoravno zavetišče plus obvoze okoli ovir - in dodajte 1- do 2-metrsko servisno zanko na koncu RRU. Dolžine po meri so standardne v industriji. Izogibajte se naročanju presežne dolžine; zvit odvečni kabel povzroča nepotrebne izgube in lovi veter na sprednji strani stolpa.
