En ali dva vlaknena vlakna -, to je bistvena razlika med kabli iz optičnih vlaken simplex in duplex. Toda izbira med njimi ne vpliva le na stroške materiala. Določa gostoto vaše povezovalne plošče, specifikacijo vsakega povezovalnega kabla v izvedbi in - najbolj kritično - ali se fizična arhitektura vaše celotne povezave dejansko ujema s tem, kar zahteva omrežje. Tukaj je hitra-referenčna primerjava in če potrebujete celotno sliko, nadaljujte z branjem.
Simpleksni optični kabel: en pramen, ena smer
Optični kabel s preprostim vlaknom ima eno samo nit steklenih ali plastičnih vlaken znotraj enega zaščitnega plašča. Prenaša podatke v eno smer - od vira do sprejemnika, pika. Ni povratne poti, ni dvo-smernega pogovora.
Ta enosmerna-zasnova ustreza določenemu nizu delovnih mest. CCTV nadzor je klasičen primer: kamera posname video in potisne tok v snemalno enoto. Snemalniku nikoli ni treba pošiljati podatkov nazaj v kamero po istem vlaknu. Industrijska senzorska omrežja delujejo na enak način - temperaturna sonda v tovarni pošilja odčitke na nadzorno ploščo in nadzorna plošča nima razloga za odziv.
Simplex kabli vodijo tudi oddajno infrastrukturo. Pri televizijski produkciji kamera posreduje svoj vir v osrednjo oddajno enoto prek povezave s preprostimi vlakni. Oprema za medicinsko slikanje - endoskopski sistemi, določeni rentgenski aparati - temeljijo na istem enosmernem pristopu. Naprava za preslikovanje sproži podatke visoke{6}}ločljivosti v postajo za obdelavo, in to je celotna podatkovna pot.
S fizične strani so preprosta vlakna lažja in zavzamejo manj prostora na pladnju. En sam pramen, ki se zaključi zSC konektor za optična vlaknaali FC priključek je hiter za namestitev in enostaven za odpravljanje težav. Eno vlakno, ena poravnava, ena potencialna točka napake - in ta preprostost ima resnično vrednost pri-razmestitvah senzorjev velikega obsega, kjer izvajate na stotine posameznih povezav.
Duplex optični kabel: Dvo{0}}smerna komunikacija
Duplex optični kabel združuje dve vlakneni niti skupaj v konfiguracijo zadrge - dva niti drug ob drugem, ki ju povezuje tanek trak ovoja. Ena žica skrbi za oddajanje (TX), druga za sprejem (RX), tako da en sam kabel zagotavlja popolno dvosmerno komunikacijo.
Pomislite, kaj se dogaja v podatkovnem centru. Strežnik se pogovarja s stikalom - zahteve izginejo, odgovori se vrnejo in obe smeri ostaneta zasedeni hkrati. Talna stikala se napajajo v osrednjo hrbtenico in vsaka od teh navzgornjih povezav prenaša promet v obe smeri. To ni naključje; tako delujejo protokoli. Ethernet, Fibre Channel, SONET - vsi predvidevajo istočasno pošiljanje-in-prejemno pot. Duplex vlakna obstajajo, ker se sodobna omrežja ne spreminjajo.
Popolno-dupleksno delovanje pomeni, da obe verigi ostaneta aktivni hkrati. Delovna postaja sproži zahtevo strežniku na enem nizu, medtem ko strežnik potisne odgovor nazaj na drugem. Brez čakanja, brez-na vrsti, brez zapravljene pasovne širine. To se razlikuje od pol-dupleksa, kjer podatki potujejo v obe smeri, vendar le v eno smer naenkrat - model walkie-talkie, kjer držite gumb za pogovor in druga oseba čaka.
Duplex patch kabli so zaključeni s parnimi konektorji. AnLC{0}}na-LC dvostranski priključni kabelje danes najpogosteje uporabljen kabelski sklop v podatkovnih centrih, zahvaljujoč kompaktni 1,25-mm obrobi konektorja LC in neposredni združljivosti z oddajniki-sprejemniki SFP in SFP+.
Enojni-način proti večnačinskemu
Tako enostavni kot dupleksni kabli iz optičnih vlaken so na voljo v eno-načinovih in večmodnih različicah. Ta izbira določa razdaljo in pasovno širino, zato jo je vredno jasno razumeti.

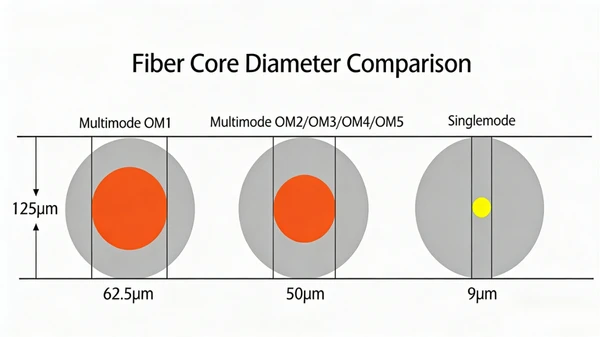

Enomodovno- vlakno ima premer jedra od 8 do 10 mikronov in prenaša en svetlobni žarek. To tesno jedro odpravlja modalno disperzijo, ki ohranja signal čist na velikih razdaljah - govorimo o kilometrih, ne metrih. Enoj-mode simplex in duplex kabli so standard za telekomunikacijske hrbtenice, metro omrežja in vse povezave v razdalji nekaj kilometrov. Stroški so višji, ker eno-oddajniki-sprejemniki uporabljajo vire laserske svetlobe namesto cenejših LED v večmodalnih sistemih.
Večmodno vlakno ima večje jedro - 50 ali 62,5 mikronov - in omogoča hkratno potovanje več načinov svetlobe. To zagotavlja močno pasovno širino na kratkih razdaljah, vendar se signal poslabša hitreje, ker teh več svetlobnih poti zadene sprejemnik ob nekoliko različnih časih. Modalna disperzija omejuje efektivne večmodne razdalje na 300 do 550 metrov za povezave 10G, odvisno od razreda kabla OM3 ali OM4. Za kampusna omrežja,-povezave znotraj stavb in kratke podatkovne centre je večmodno dupleksno vlakno stroškovno{12}}učinkovita izbira.
Kjer se ti kabli končajo na distribucijskih točkah, je dobro-določenopriključna omarica za optična vlaknaohranja spojne točke organizirane in zaščitene. Ta podrobnost prihrani ure odpravljanja težav, ko iščete problematično povezavo mesece po namestitvi.
Simplex vs Duplex optični kabli
Cena je prva stvar, o kateri se vprašamo. Simplex kabel uporablja eno vlakneno vrvico in en konektor na koncu - manj materiala, nižja cena na niz. Ko vlečemo na stotine senzorjev skozi industrijski objekt ali ožičujemo zgradbo-široko omrežje CCTV, se pri-prihranki na zagon hitro kopičijo. Dvosmerni kabel stane več zaradi drugega niza in dodatnih priključkov, vendar zagotavlja dvosmerno zmogljivost, ki je simpleks ne more ponoviti.
Namestitev je drugo vprašanje. Simplex kabli so tanjši, prožnejši in jih je lažje napeljati skozi tesen vod. Dvostranski kabli so širši zaradi konstrukcije z zadrgo, kar ustvarja omejitve pri povezovalnih ploščah z visoko-gostoto. Toda tu je kompromis: dupleksni kabli odpravljajo potrebo po upravljanju dveh ločenih enoprostornih potekov, ko projekt potrebuje dvosmerno komunikacijo. V omrežnih okoljih je en dupleksni kabel čistejši od dveh enostavnih kablov, speljanih na isti cilj.
Zmogljivost pasovne širine daje prednost dupleksu v katerem koli omrežnem kontekstu. Istočasen dvo-smerni pretok podatkov pomeni, da vaša povezava s polno zmogljivostjo deluje v obe smeri hkrati. Simpleksna povezava namenja vso pasovno širino eni smeri - učinkovito za dovajanje senzorjev in oddajanje, vendar ne podpira cikla pošiljanja-in-sprejemanja, ki ga zahteva omrežje IP.
Združljivost konektorjev je pri obeh vrstah enaka. enakoadapterji za optična vlaknaki povezujejo povezave SC-to-SC ali LC-to-LC izmenično delujejo s sklopi simplex in duplex. Dva preprosta kabla lahko nadomestita en dupleksni kabel, velja pa tudi obratno. V praksi je za omrežne povezave prednostna dupleksna povezava, ker ohranja upravljanje kablov čistejše.
Kje uporabiti kable iz optičnih vlaken Simplex
Simpleksna vlakna sodijo v vsako aplikacijo, kjer podatki tečejo v eni smeri od vira do sprejemnika: CCTV in videonadzorni sistemi, industrijski avtomatizacijski senzorji in omrežja za spremljanje IoT, distribucija oddajnega signala (kot so viri kamer-do-proizvodnih obratov), prenos medicinskih slikovnih podatkov (kot so povezave endoskopa-do-obdelovalnih postaj) in releji senzorjev na avtocestah in perimeter stadiona sistemi zaznavanja.
V vseh teh scenarijih izvorna naprava ustvari podatke, sprejemna naprava pa jih porabi. V zasnovi aplikacije ni povratnega kanala, zato uporaba dupleksnega kabla poveča stroške brez dodajanja funkcij.
Kje uporabiti dupleksne optične kable
Dvosmerna komunikacija poteka povsod, kjer poteka dvosmerna komunikacija -, ki pokriva veliko večino omrežne infrastrukture. Povezave hrbtenice LAN med stikali in usmerjevalniki, povezave-do-stikal v podatkovnih centrih, povezave WAN med zgradbami, razmestitve optičnih-na--miz za visoko-delovne postaje ter povezave do optičnih modemov in medijskih pretvornikov, vse deluje po dupleksnih optičnih vlaknih. Če naprava na obeh koncih pošilja in sprejema podatke - in to opisuje vsak kos omrežne opreme, zgrajene v zadnjih dvajsetih letih -, je kabel, ki ga je treba določiti, duplex.
En razvoj, ki ga je vredno vedeti: BiDi (dvosmerni) oddajniki-sprejemniki dosegajo dvosmerno -komunikacijo prek enega samega vlakna z uporabo različnih valovnih dolžin za oddajanje in sprejemanje. Oddajniki-sprejemniki BiDi, povezani s kabli simplex, zmanjšajo število vlaken v podzemnih in dostopnih omrežjih, kjer je malo prostora za kanale. Pristop na obeh koncih zahteva-oddajnike, specifične za valovne dolžine, zato je ciljna rešitev in ne splošna zamenjava za dupleks.
Kako izbrati pravi optični kabel za vašo aplikacijo
Odločitev se zmanjša na eno vprašanje: ali povezava prenaša podatke v eno smer ali v dve? One direction - senzor napaja armaturno ploščo, kamera napaja snemalnik - pomeni simplex. Dve smeri - katera koli omrežna povezava - pomeni dupleks.
Poleg tega ne spreglejte kakovosti zaključka. Čist, pravilno poliranhitri konektor z optičnimi vlaknina obeh vrstah kablov vsakič prekaša slabo zaključene premium kable. Najboljši kabel na trgu ne bo rešil povezave z umazano ali neporavnano končno stranjo.
Za večino omrežij je smiselna kombinacija obeh vrst kablov. Zaženi duplex za aktivne omrežne povezave. Uporabite simpleks za namensko spremljanje, senzorje in vire oddajanja. Ujemanje vrste kabla z dejanskim pretokom podatkov - namesto privzete nastavitve na dupleks pri vsaki vožnji - ohranja materialne stroške pod nadzorom in kabelske poti obvladljive, ne da bi pri tem izgubili zmogljivost, kjer je to pomembno.
